[教學]intel matrix raid bios & windows 設定 (同場加映 raid 0 vs raid 1)

首先小弟都是玩 raid 新手一名，但見近期好多 post 討論 raid 就藉此分享一下
以下教學都是親自做過一次，有興趣的朋友可以一起研究，如有錯誤還望高手指教

好入正題了，今次想說的是 intel matrix raid，這並不是什麼新的事，在 ich6r 中已經開始支援
初期主要針對一般家庭用家，在不需要高成本之後打造出高效能的系統
Raid 0: 的確可以增加傳輸速度，但基乎零的容錯
Raid 0+1: 速度兼容錯並重，但一般家庭用戶並不會有 4 顆 hard disk，缺乏經濟效益
Raid 5: 速度兼容錯並重，少數家庭用戶有 3 顆 hard disk以上，不過 3 隻 hard disk raid 5 速度並不比 raid 0 快

因此最為理想就是可以 2 顆 hard disk 就可以行到 raid 0+1，亦即是 matrix raid 更加合乎一般用家，什至時 HTPC 玩家

跟據上圖所示，hard disk 較快之前部份用來行raid 0 給 os，program 以增加整體系統效率，速度較慢之後半部適合用來行 raid 1 以存放備份資料
在現時hard disk 都在 500g / 640 起跳的時代，試想想買 3 隻 640g hard disk 行 raid 5，有多少用家是負擔到以及實際真的用到 ?
但雙 hard disk matrix raid 就可以做到 raid 5 的速度兼容錯並重，更顯得性價比高

背景就說到為止，開始進入基本教學
本人使用 GIGABYTE GA-EG45M-UD2H intel matrix raid @ ICH10R
教學會分問 3 個部份
1.bios 設定及安裝 windows (在第 2 個 post)
2. windows 內的設定 (在第 12 個 post)
3. 新增 non- raid hard disk 及模擬 hard disk 損壞下復完資料 (在第 17 個 post)
4. 同場加映 raid 0 vs raid 1

[ 本帖最後由 newbiebie 於 2009-5-8 21:47 編輯 ]

0

0

newbiebie

中級會員

Rank: 2 Rank: 2

2^#

發表於 2009-5-7 21:28 | 只看該作者

1. bios 設定及安裝 windows

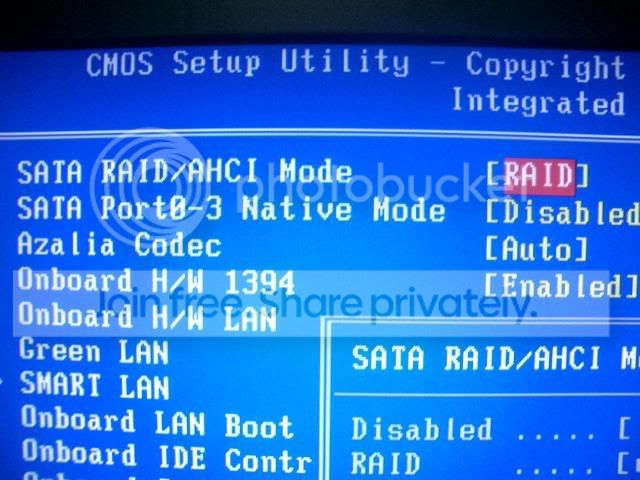

一開始就在 bios 內設定行 raid

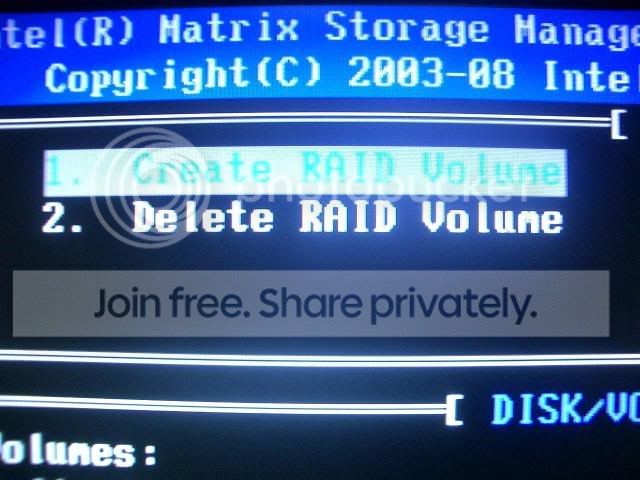

Ctrl + i 進入 matrix storage manager 當然選 create raid

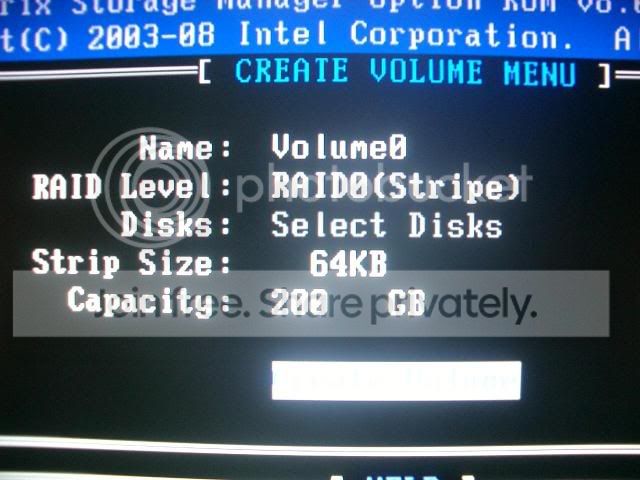

一開始就先 build raid 0，
注意要先起 raid 0 然後才 raid 1，這樣才會選取 hard disk 較快部份，其他選項就照按自己需要設定吧

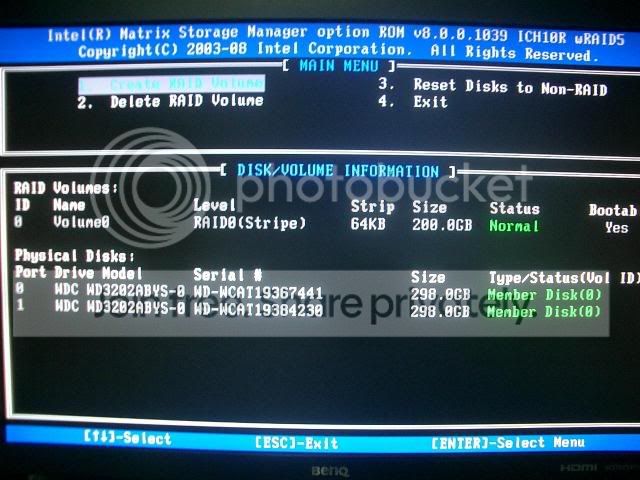

此時已經 build 好了 raid 0，本人就用了 200g 起 raid 0

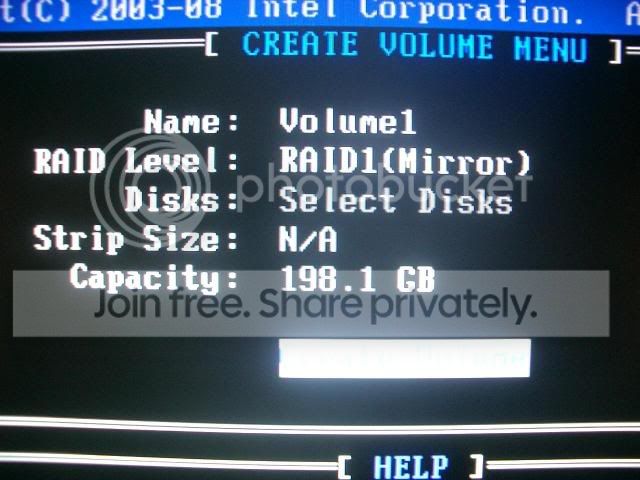

再來將剩餘空間來起 raid 1，此時 capacity 已經不能更改，所有空間將會成為 raid 1

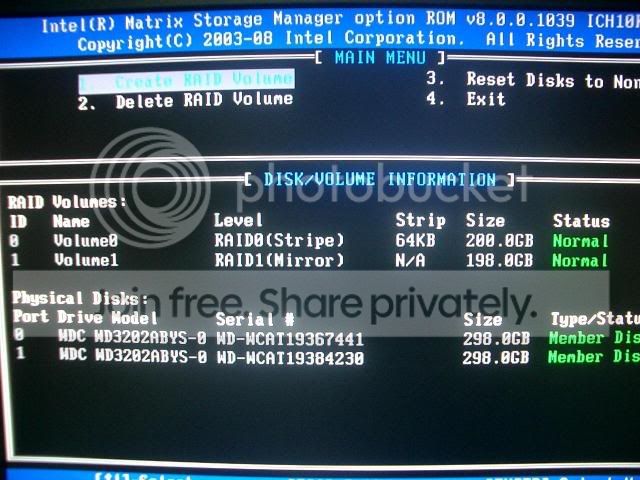

完成後將會見到 raid 01 已經在 bios 設定好

reboot 後將會進入安裝 windows，如果用 windows xp 記緊要按 f6 安裝 onboard raid 既 driver。如果用 vista 可以直接安裝，vista 可以自動認出的

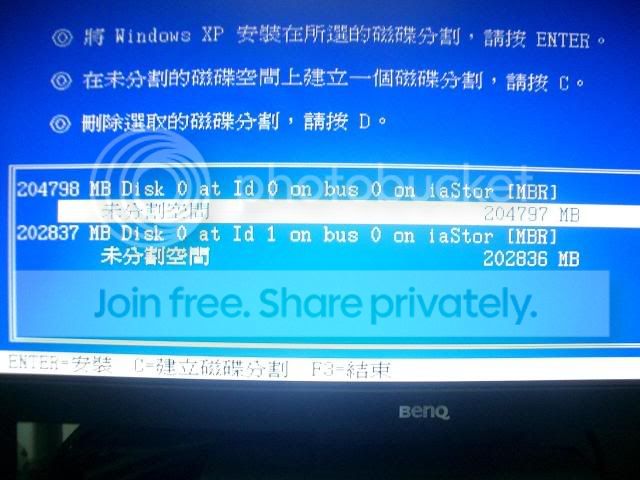

driver 安裝好後，就會見到有 2 個分割空間，選用 Disk 0 at Id 0 那個 (即 raid 0)
