mbass

回復 106# logoff

我老細教,整過幾千片

logoff

回復  logoff

我老細教,整過幾千片
mbass 發表於 2012-6-12 15:27

原來係專業..........

mbass

回復 112# logoff
其實,現在除非大片而又好少的,否則己不再自己做了

mbass

大陸廠做,好平

亞基拉

顯影粉開了藥水,30分鐘後,已不能用了
mbass 發表於 2012-6-12 11:17

如果金電子顯影藥水,我用膠盒裝(密封式). 放幾個月都重可以用

bosica

回復 109# logoff

分享吓自己第一次做(算係)有系統咁用感光藍油曬嘅 Electric Acoustic Guitar Buffer Amplifier

PCB 當然係copy 人地出品, budget所限, 可動用成本耍絕對"平"

多圖少字

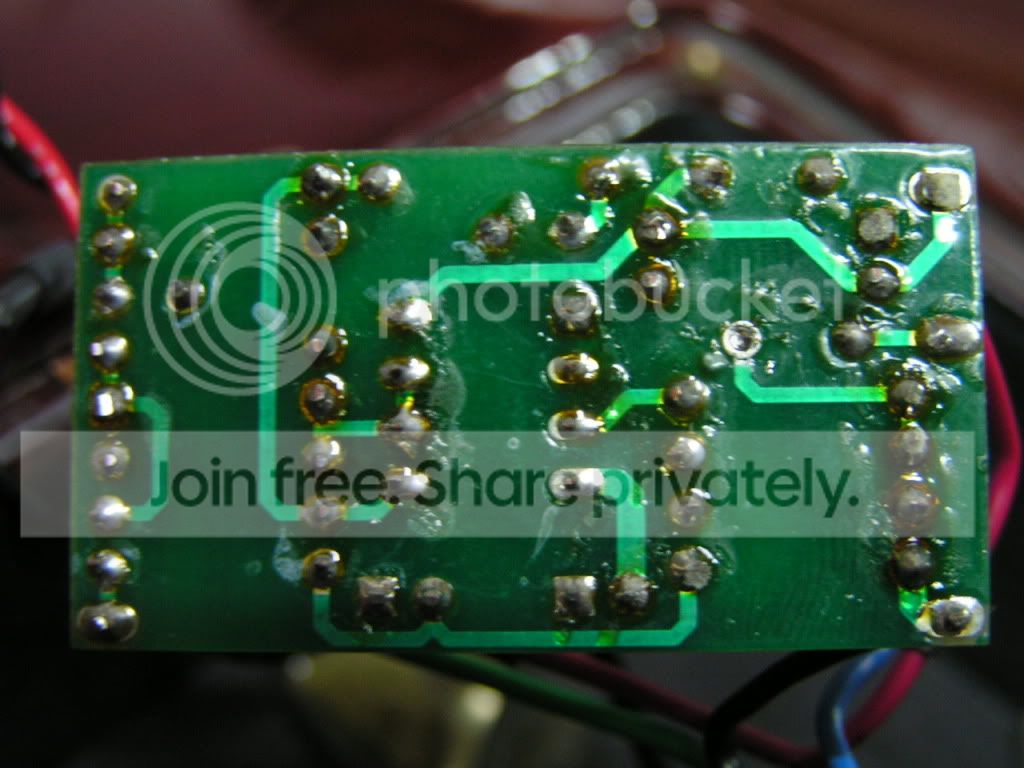

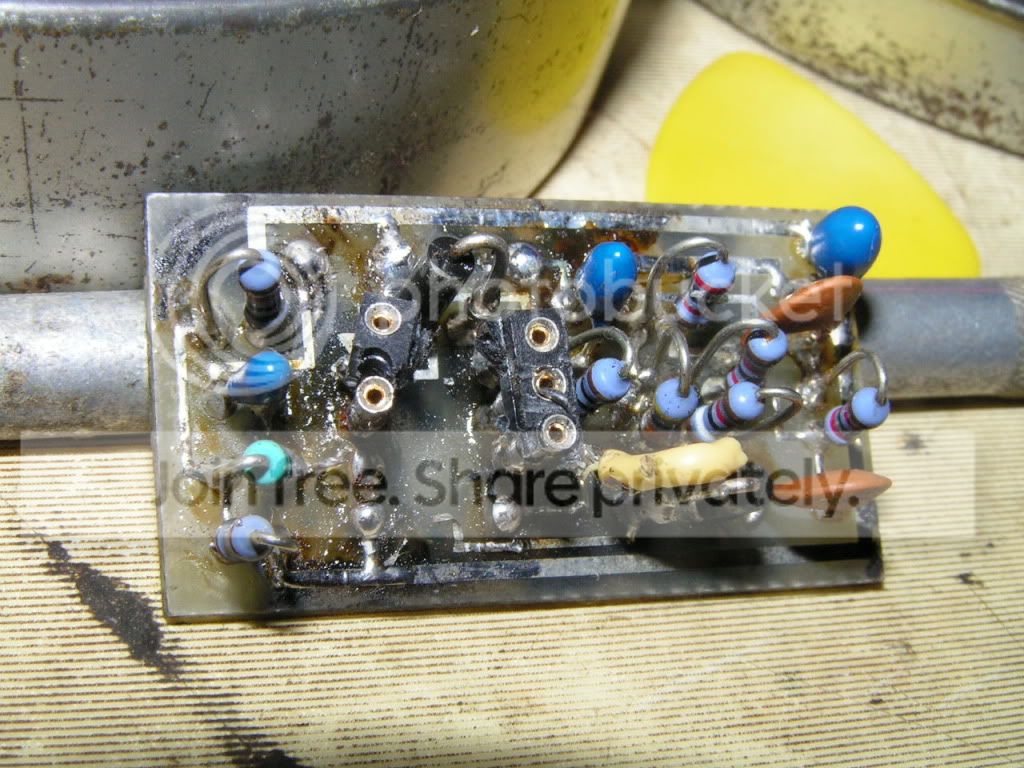

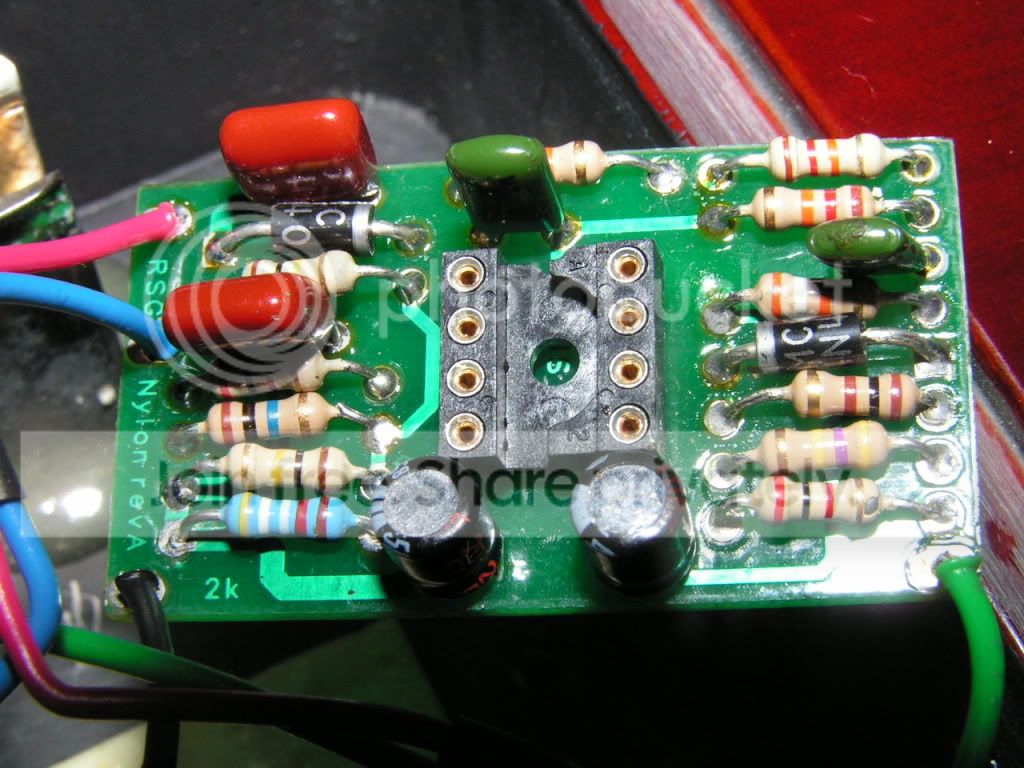

原裝死左果塊板





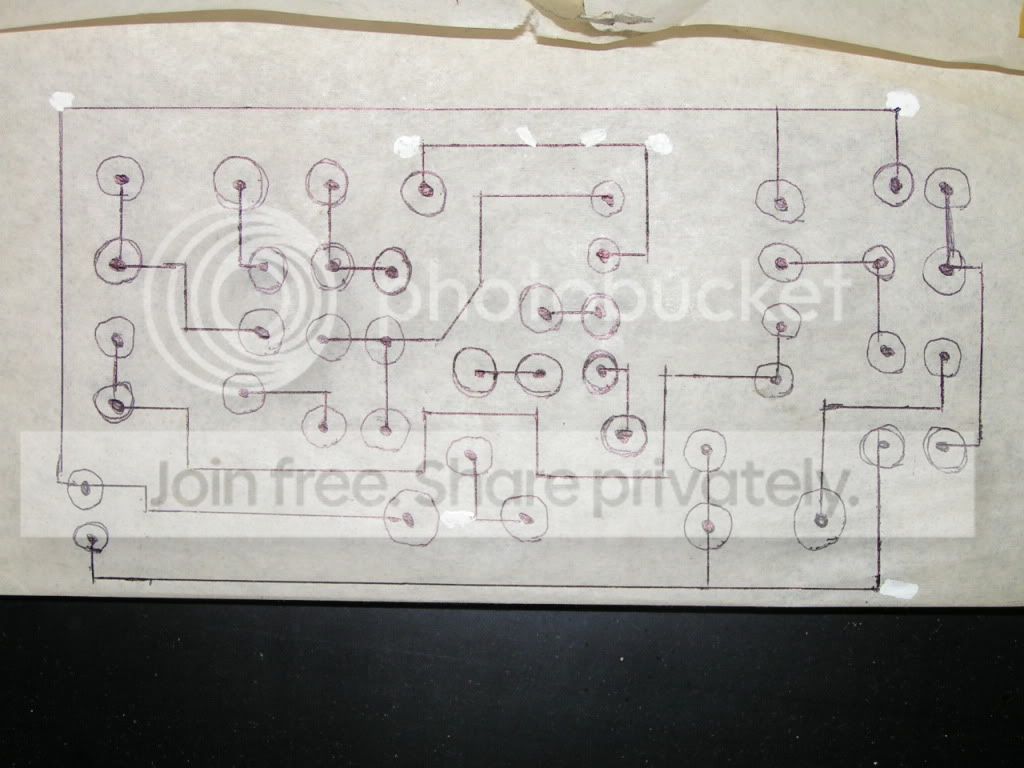

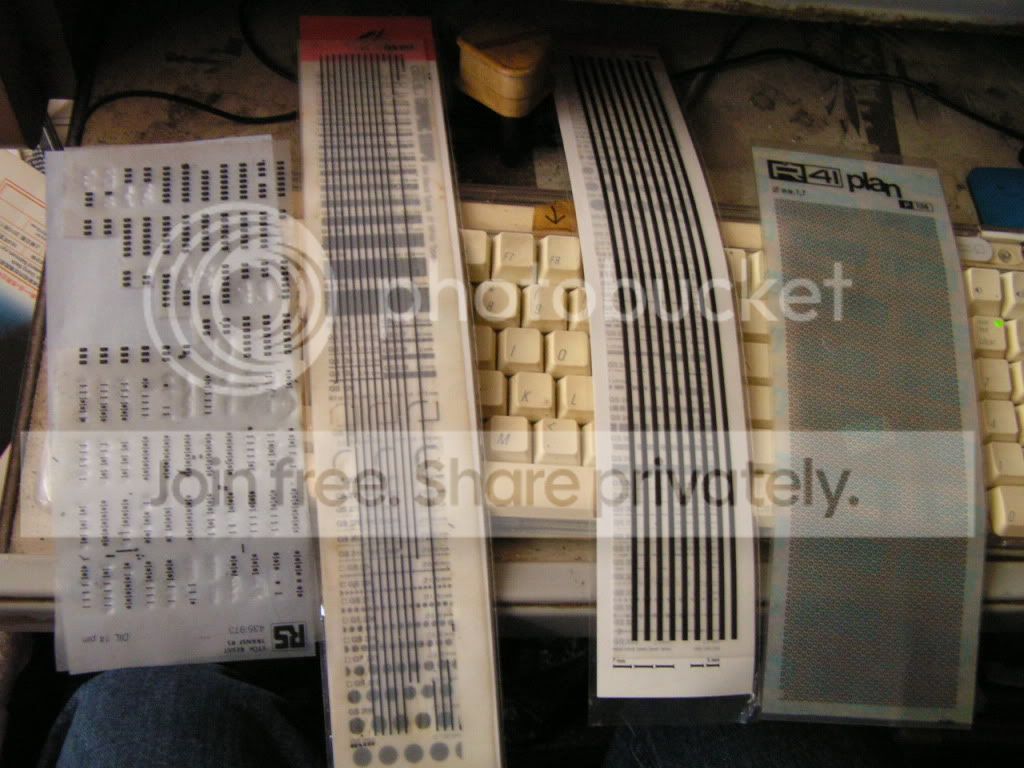

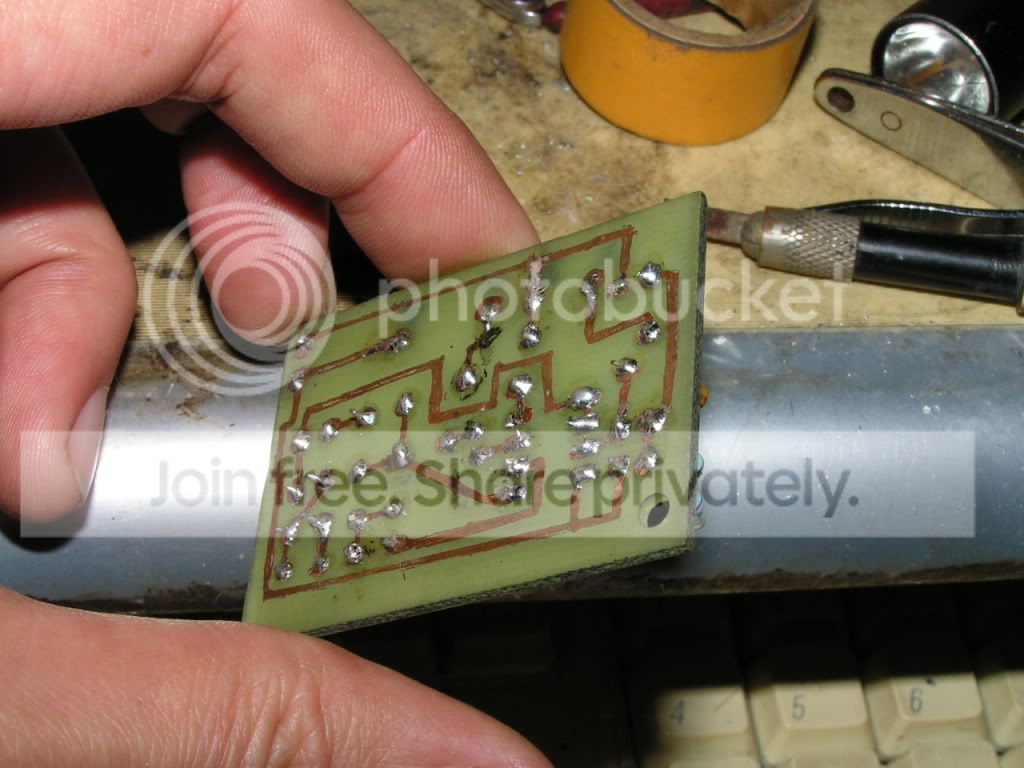

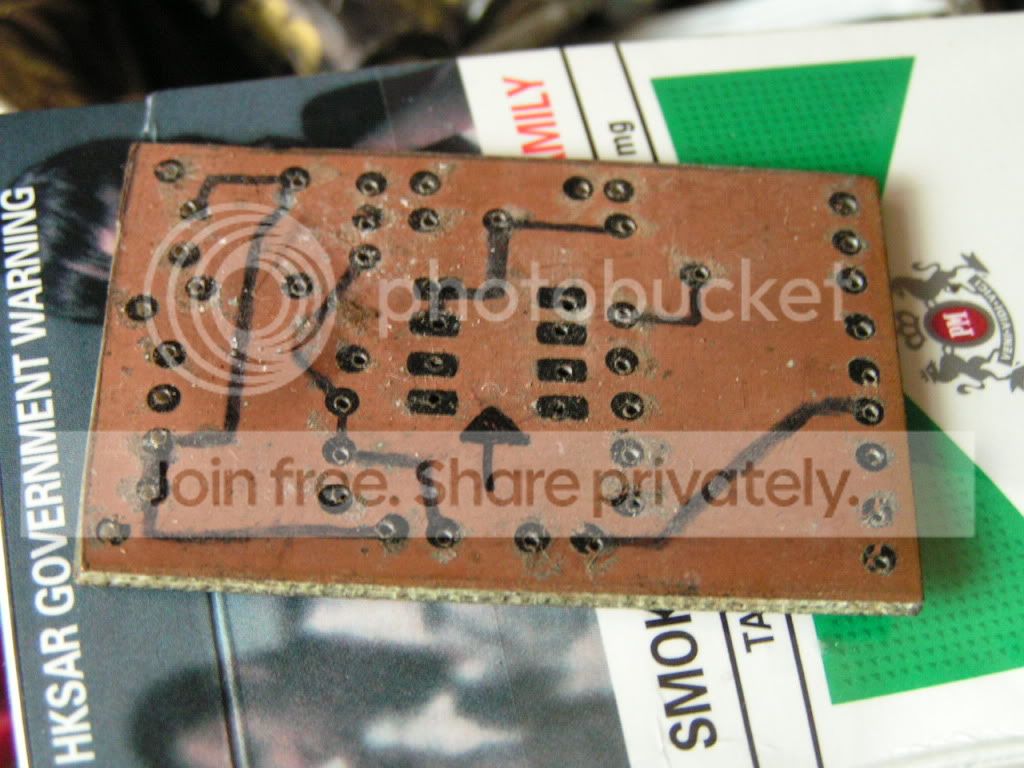

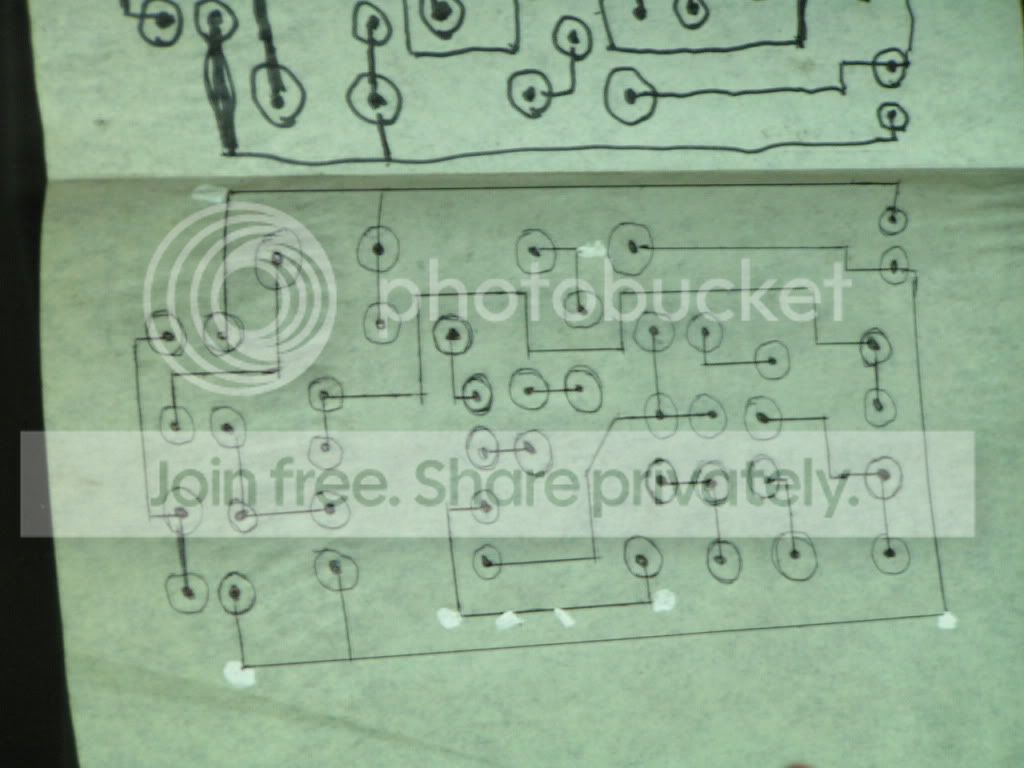

白手 clone原裝板   (死板)











救星出現








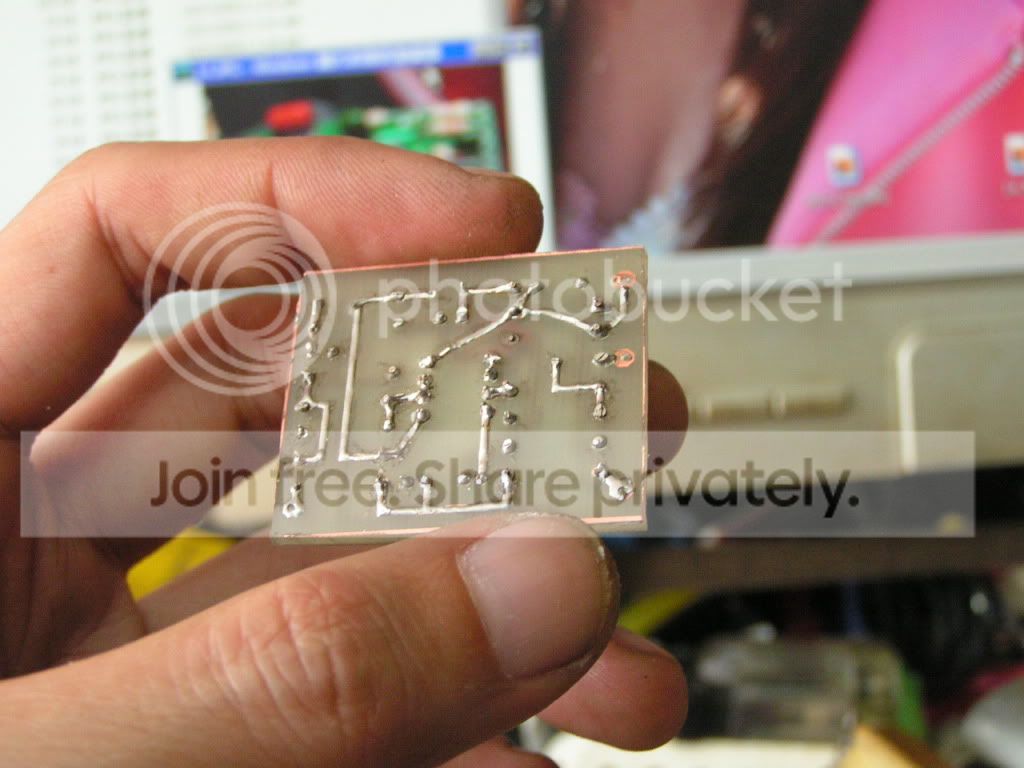

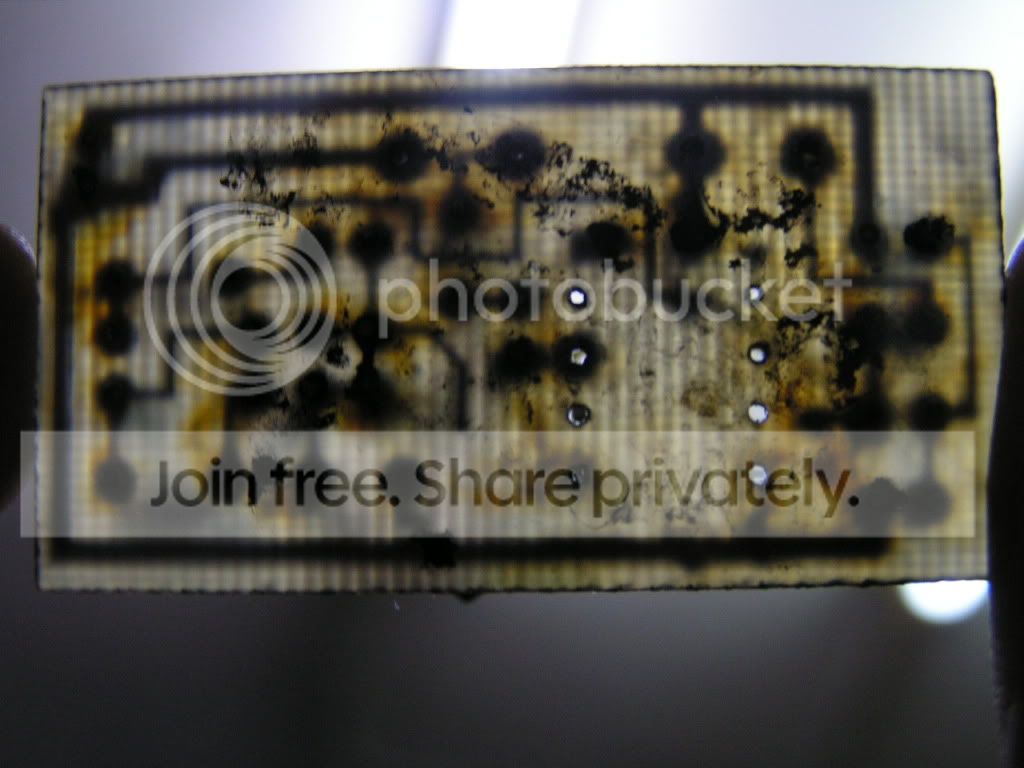

再來一次白手 clone 板 又死   Shxt



(To be Continued)

SilentAged

咁晒版除咗「金電子感光板」外，有沒有其他方法？下下用「金電子感光板」未必啱side！

bosica

回復 116# bosica




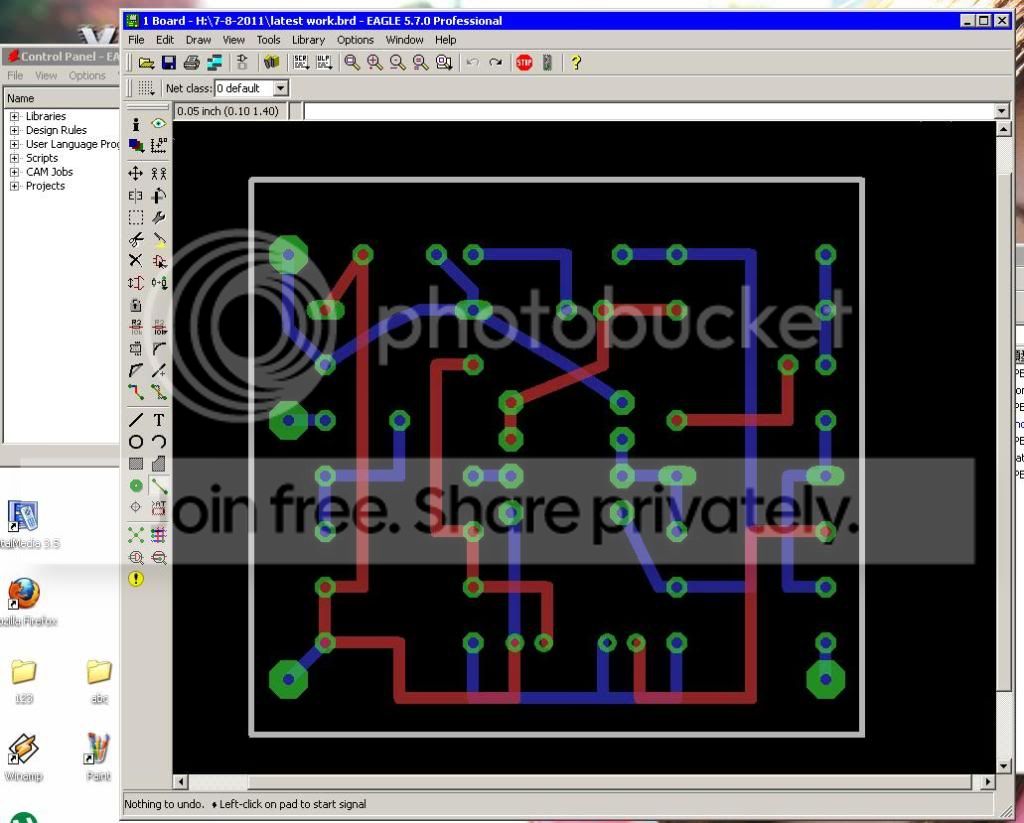

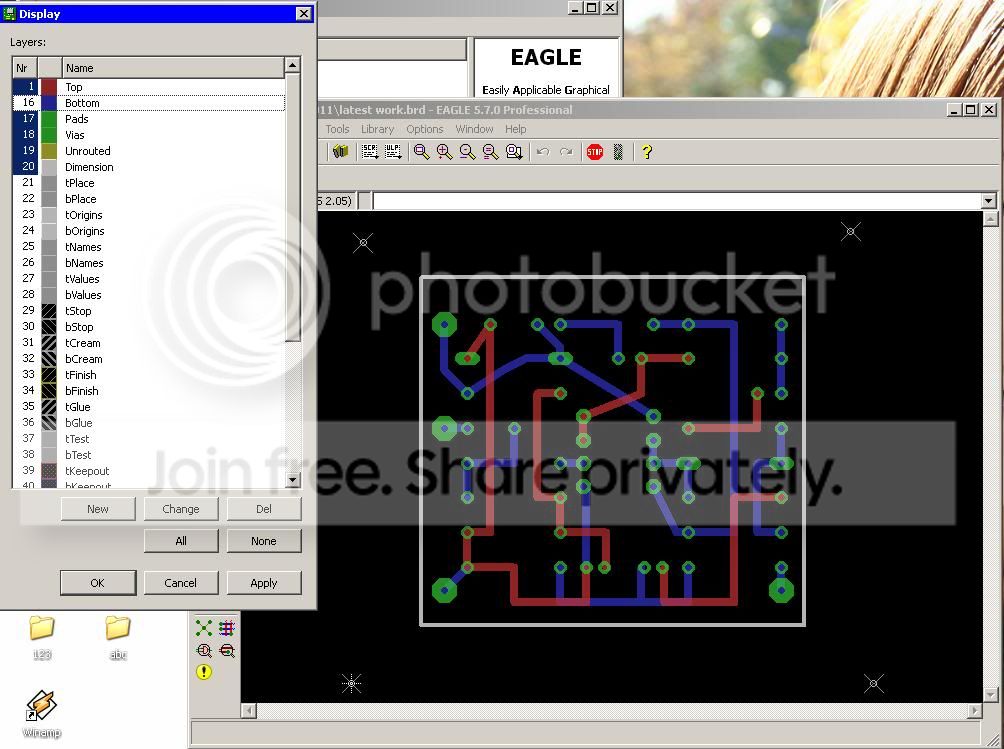

白手出板唔work, 用 software 出, 周圍問人, 最後用 Eagle 5.7
自己刨 manual

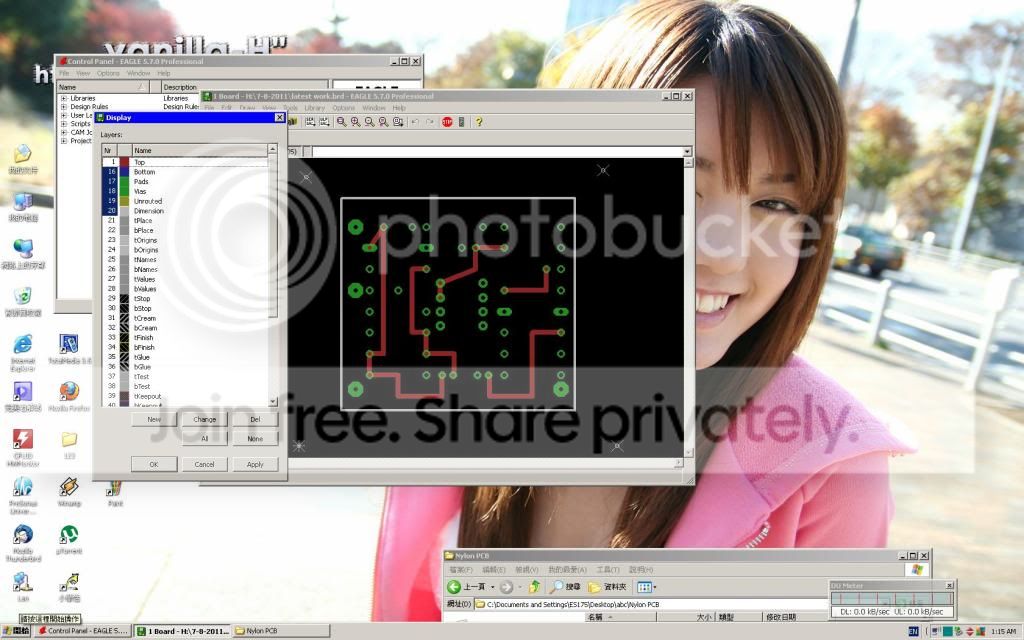

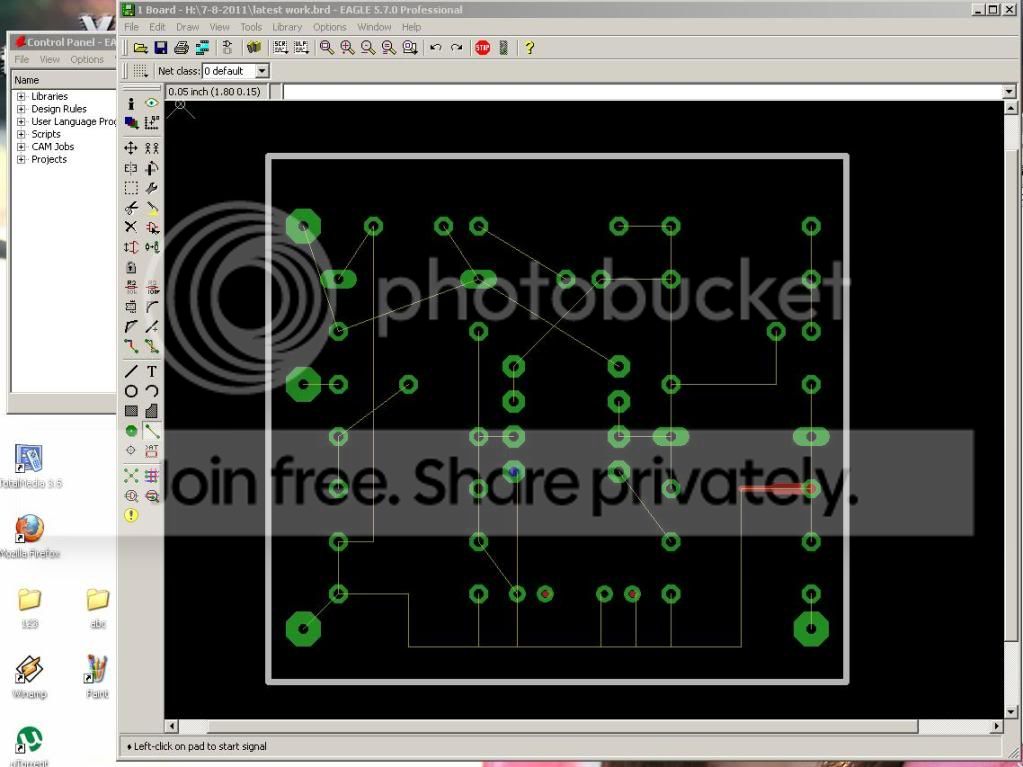

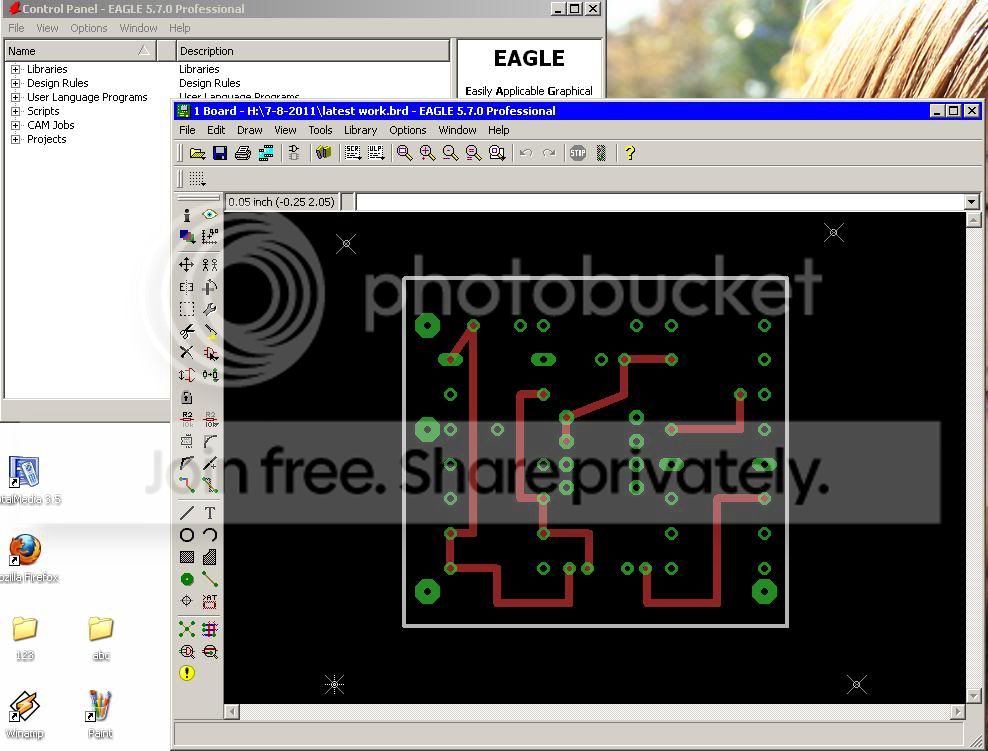

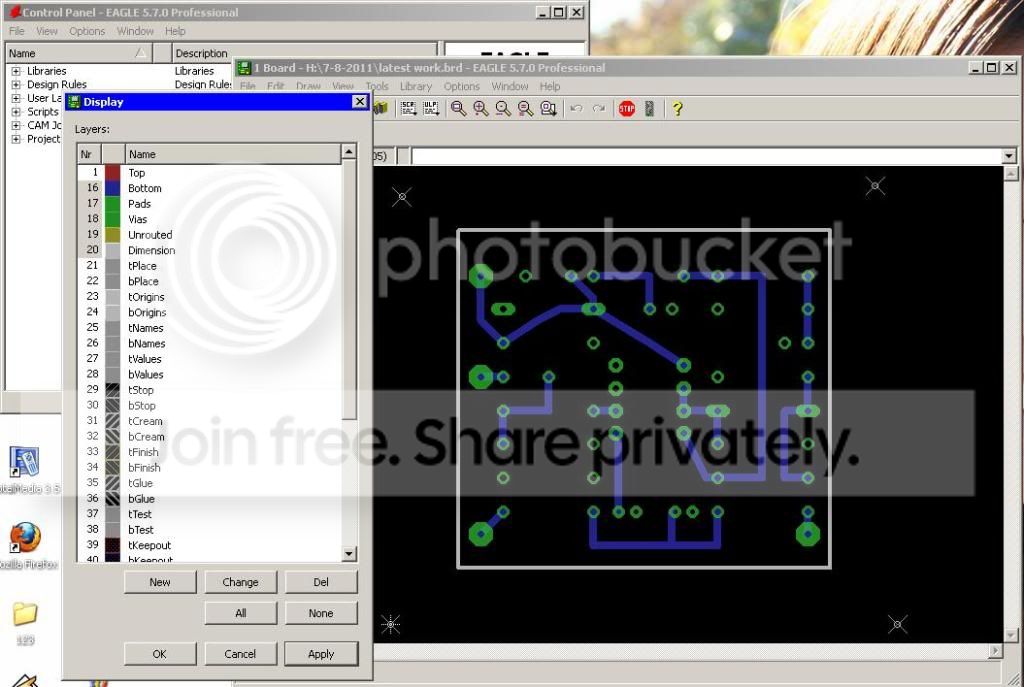

Eagle 可以直出 board (唔駛出 schematics) 自知电子底子唔多好, 只有一步一脚印 劃 rats net, routing 返D PCB tracks 出來

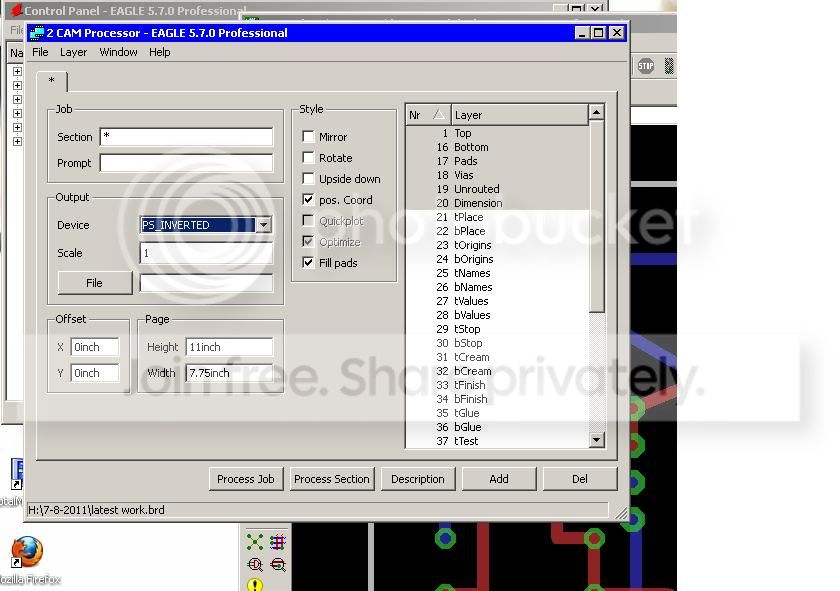

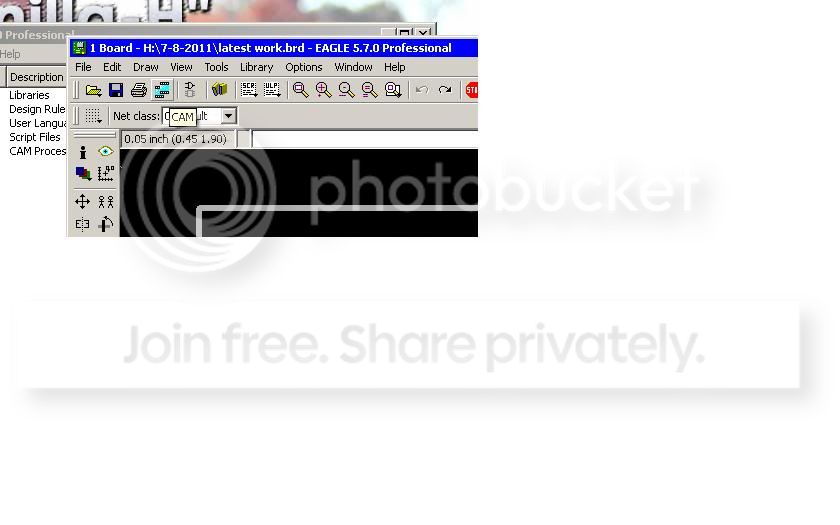

跟住Export Cam processor

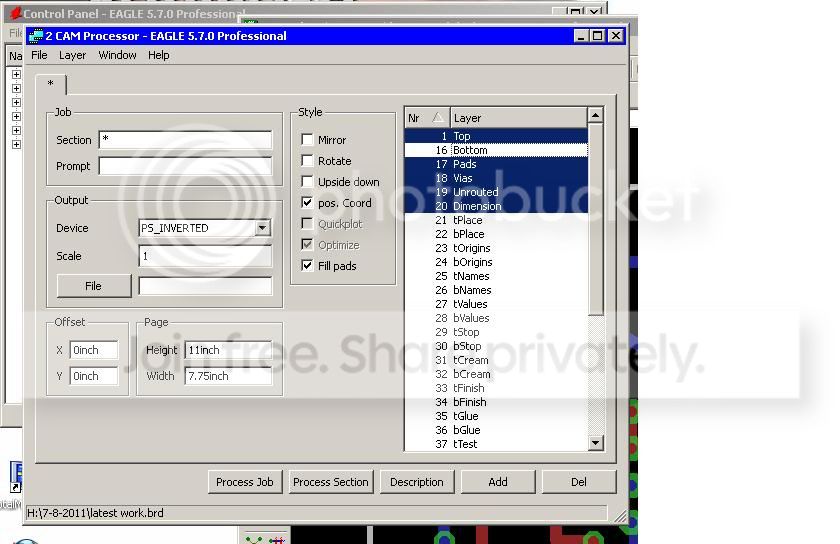

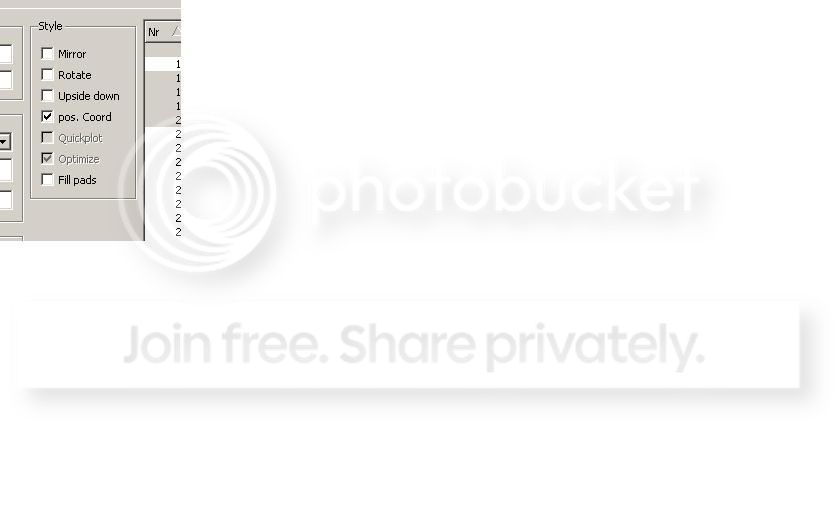

要uncheck fill pad

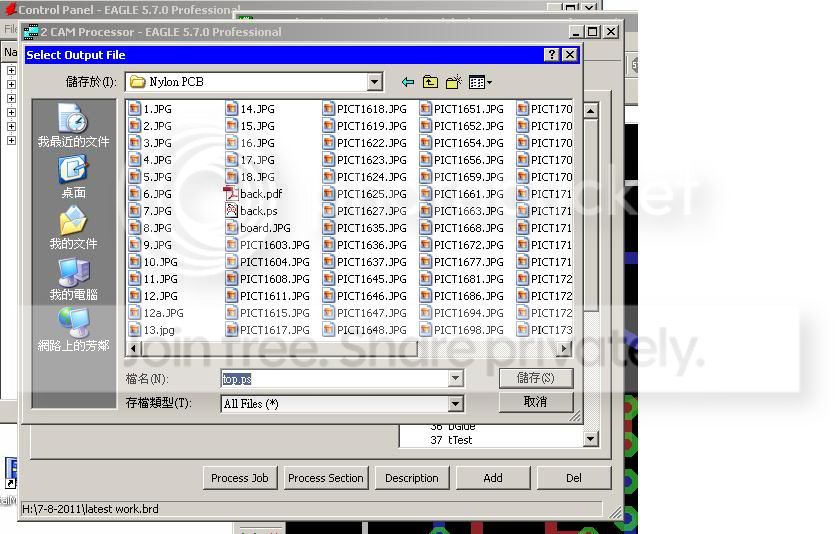

Export .pc file 兩個 ( top / bottom)

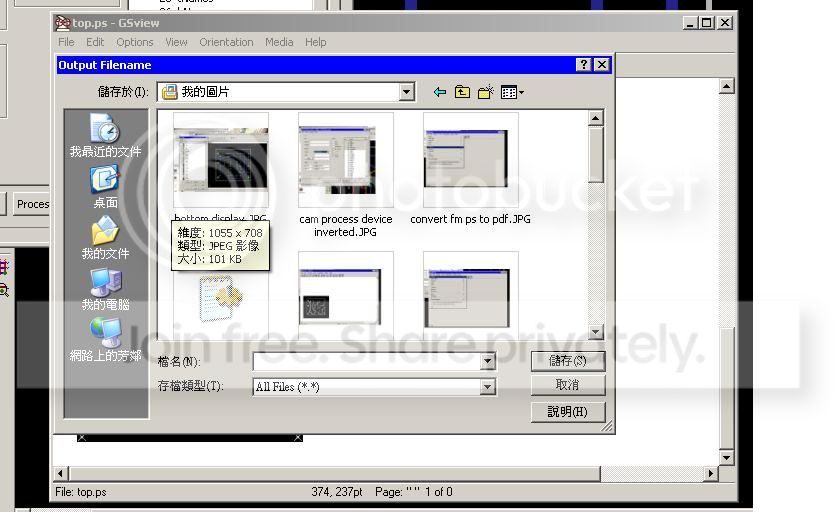

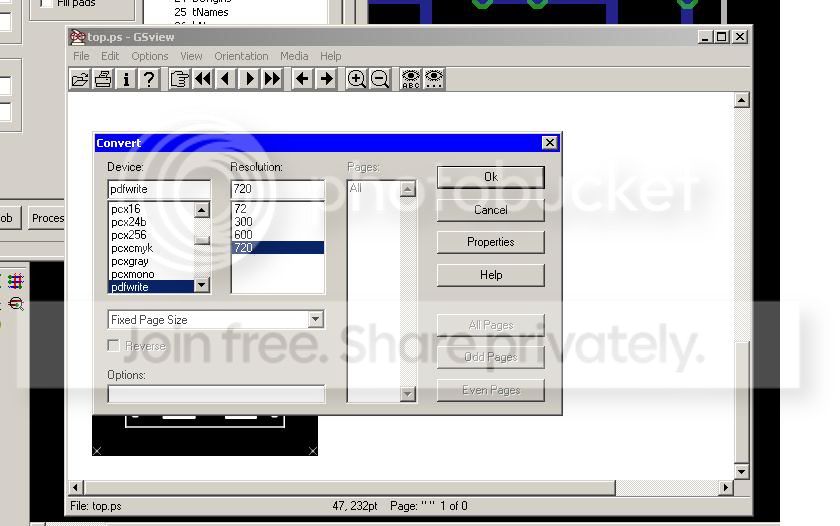

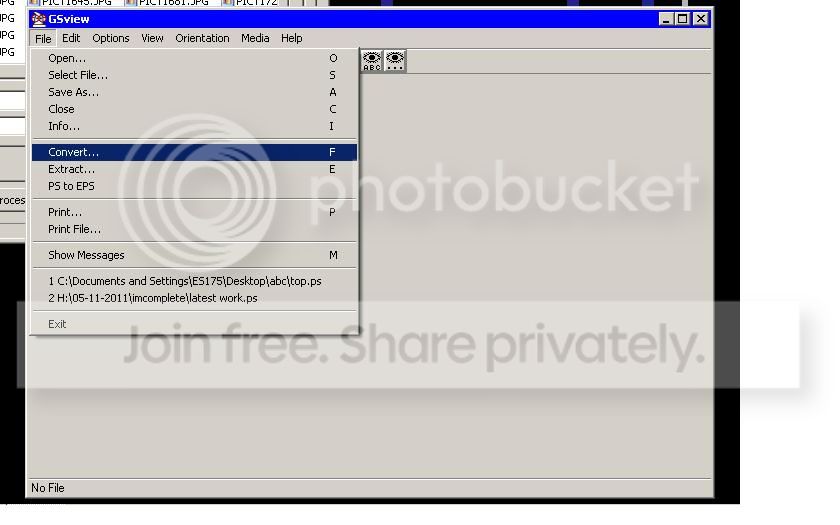

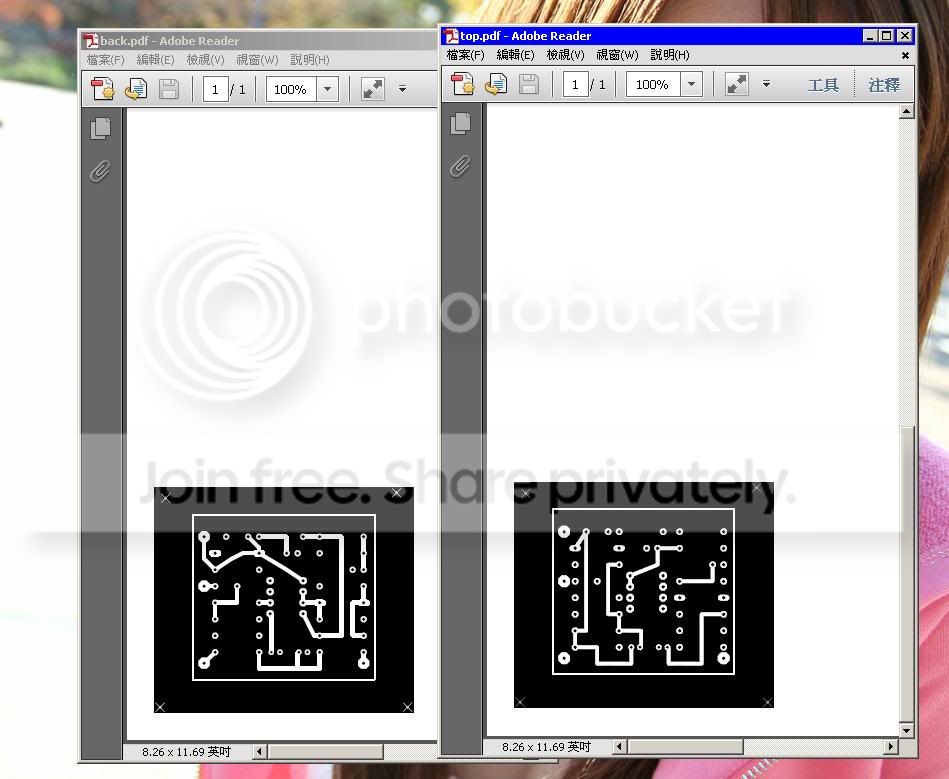

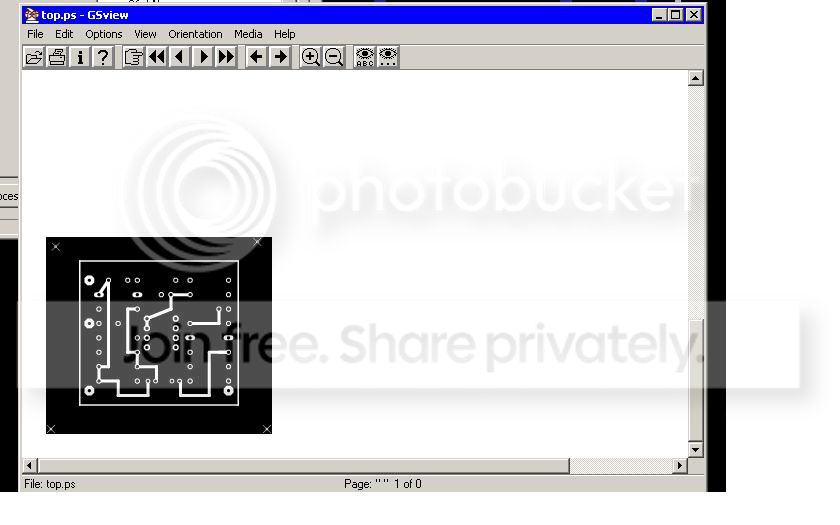

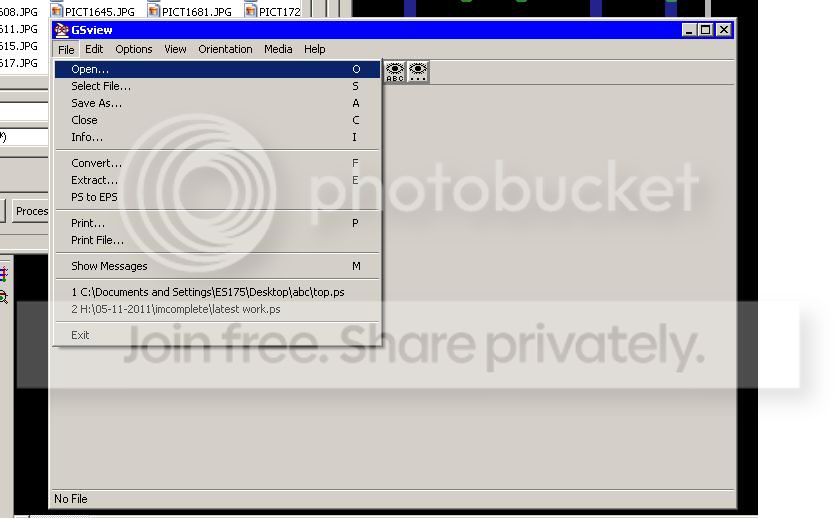

用 ghost sum 軟件去Mirror image 個 PS file 再轉去 pdf file (保証 100% convert, 冇 data loss)







控制參數







print出來之前 preview

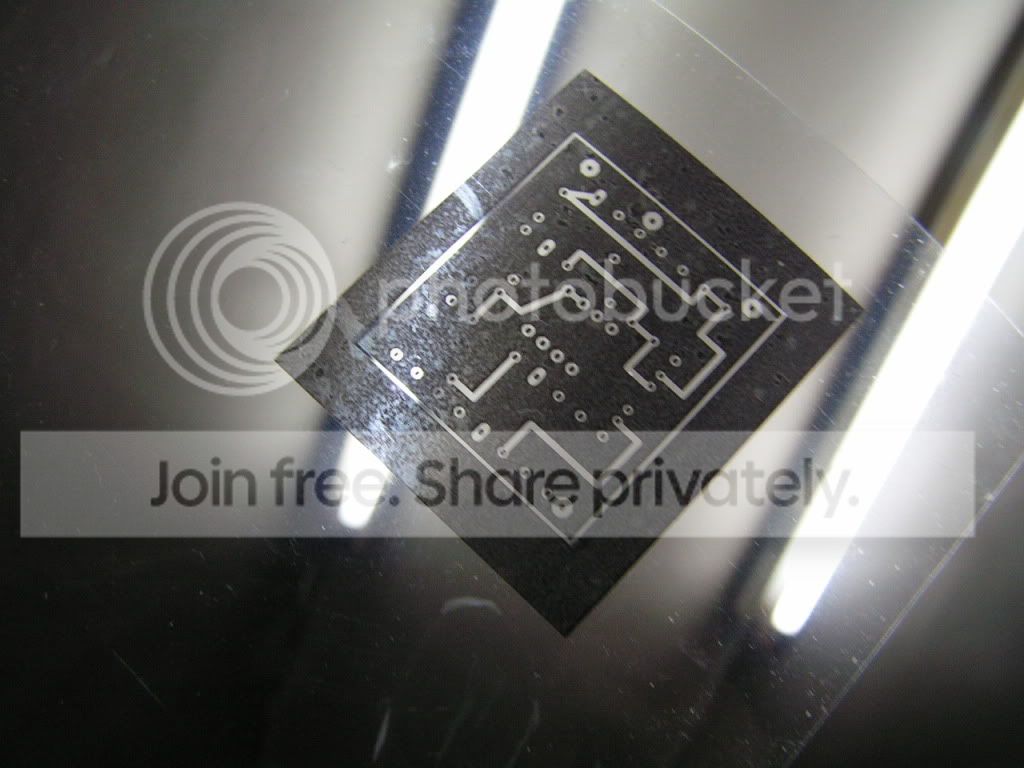

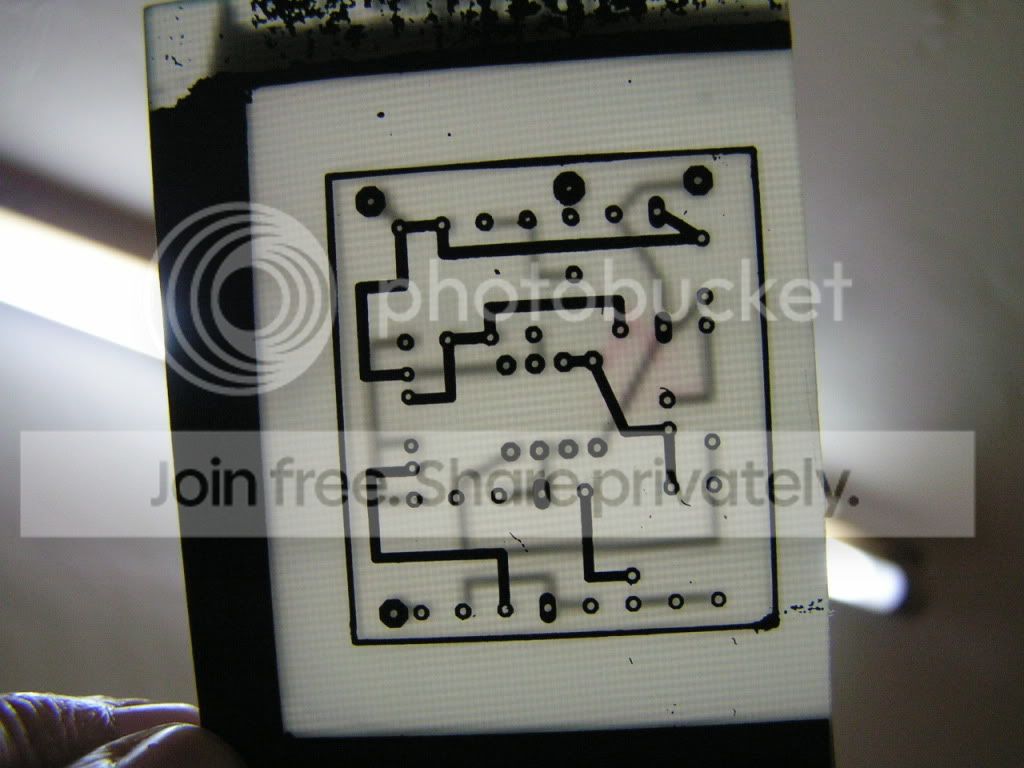

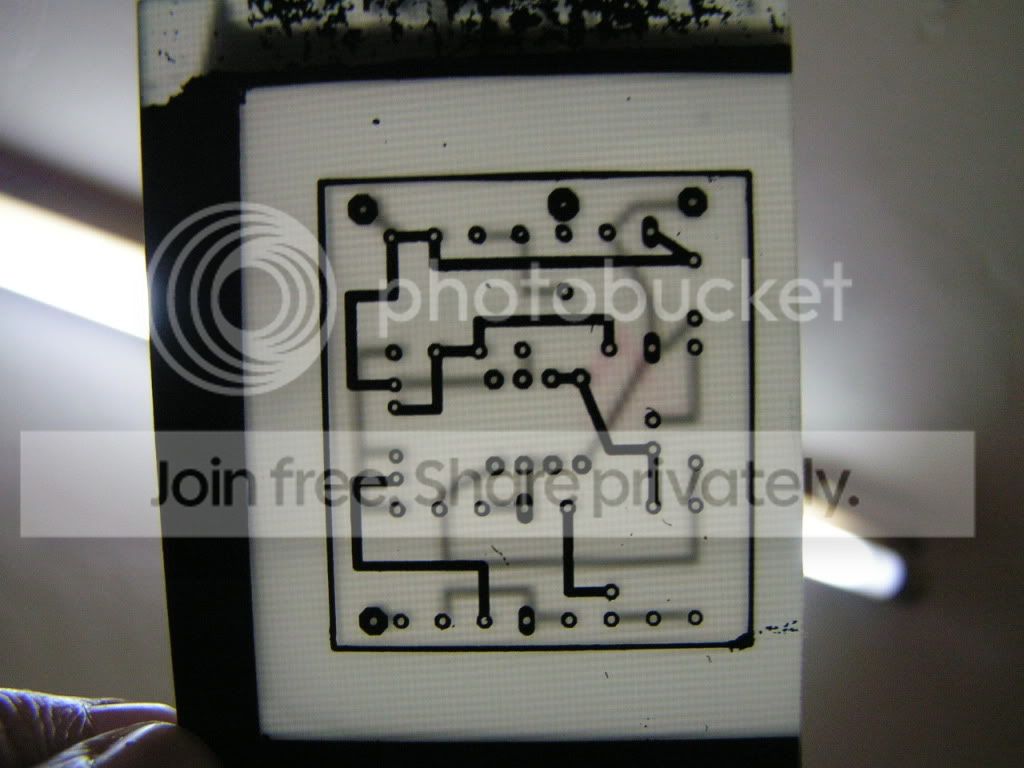

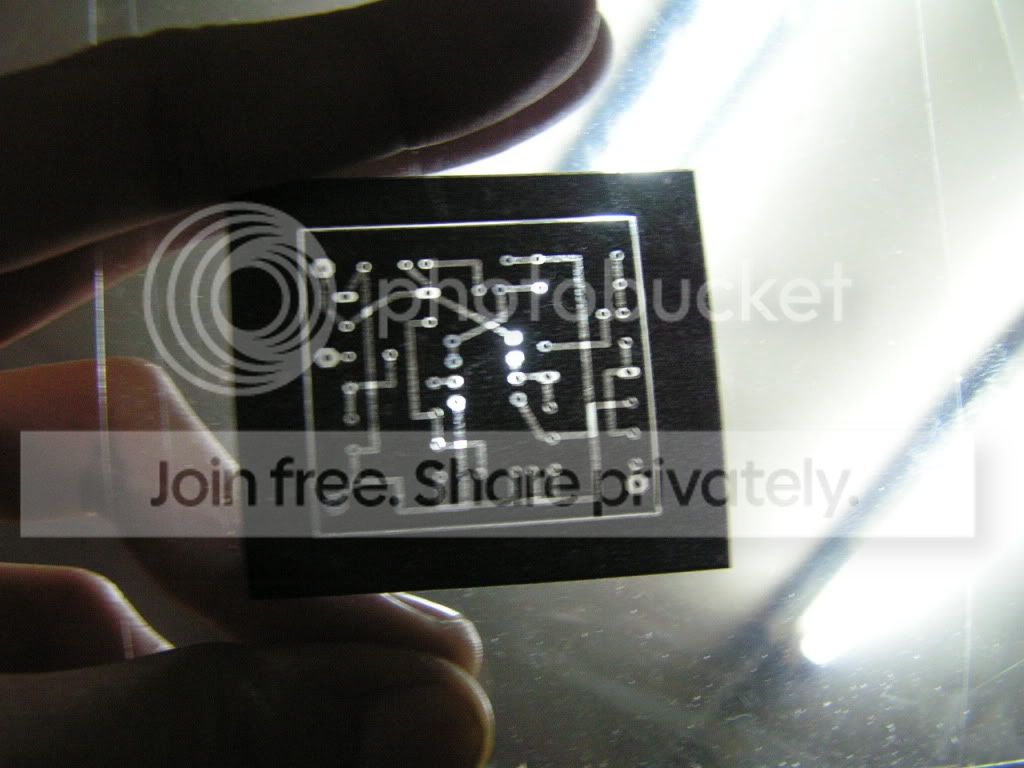

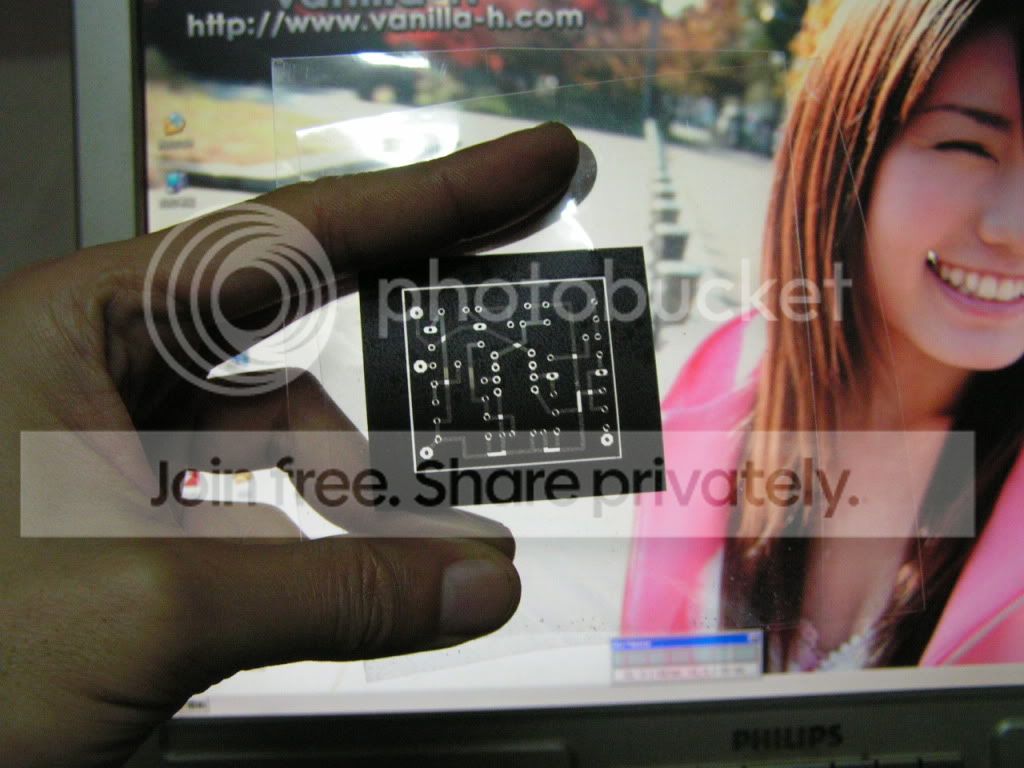

Laser print + 透明 film打印 (小心有個別 laser printer 好高温, transparent film 有機會受熱變形扭曲)



check 有冇甩 toner, 深淺色出界等等, 有問題用 marker 補飛

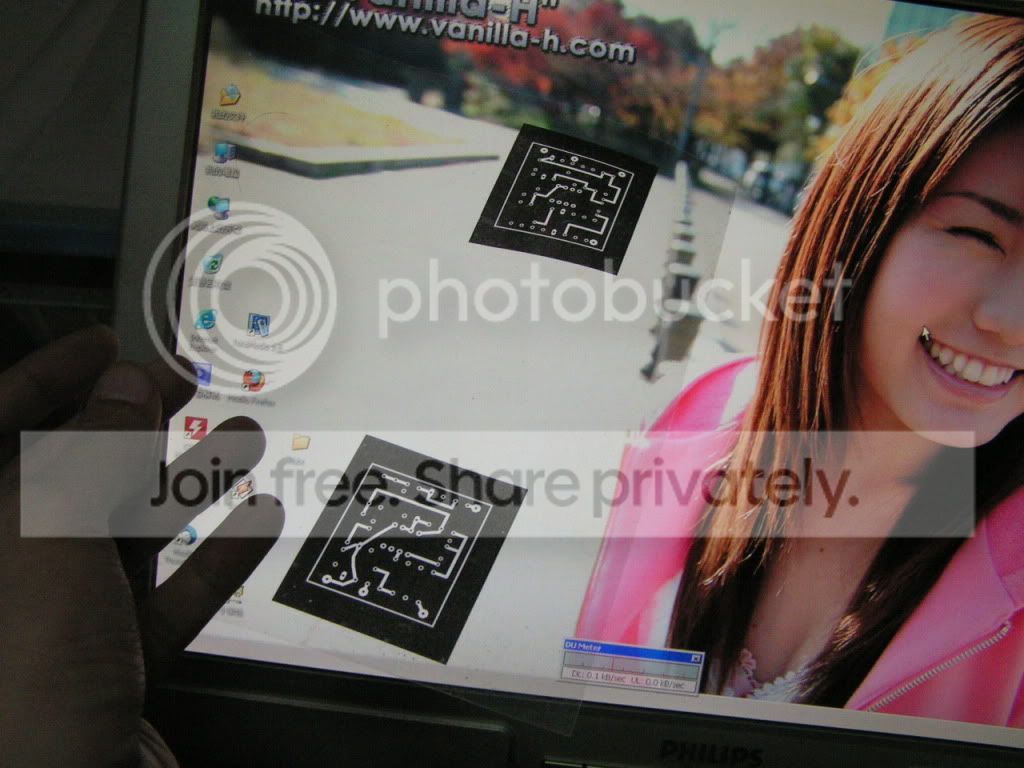

重疊兩張 film 對 alignment





(To be Continued)

Leopard

回復 118# bosica

畫PCB第一件事: 避免route直角 / >90度的轉角位
其他要點留畀真正專業的師兄門

bosica

回復 118# bosica

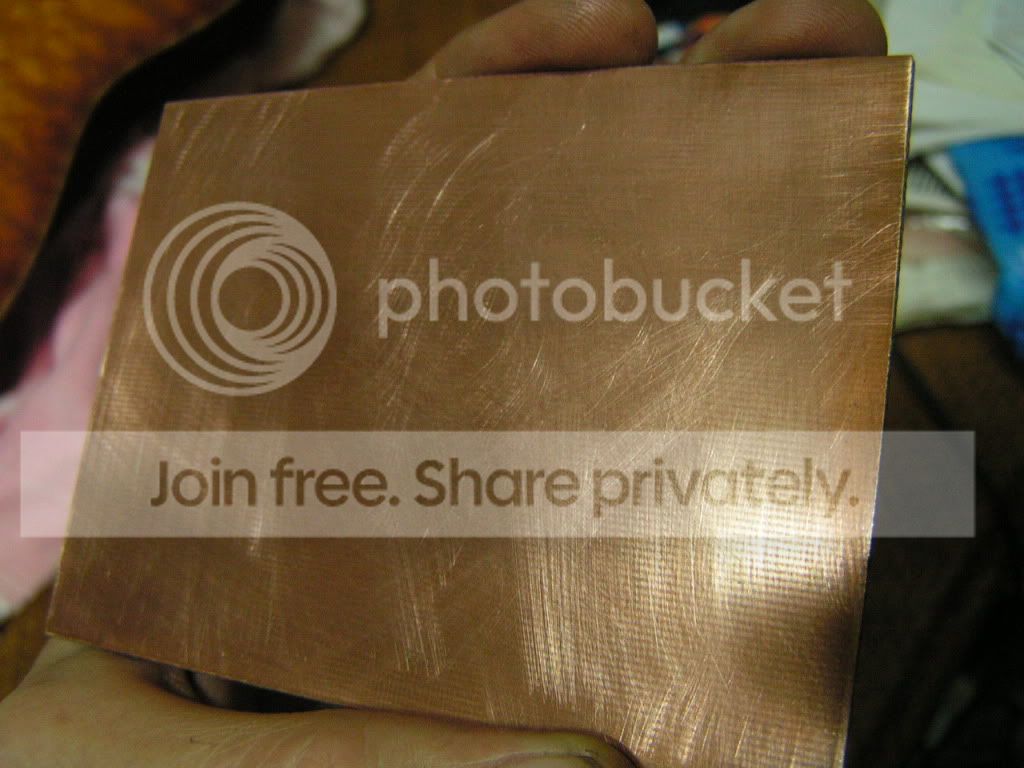

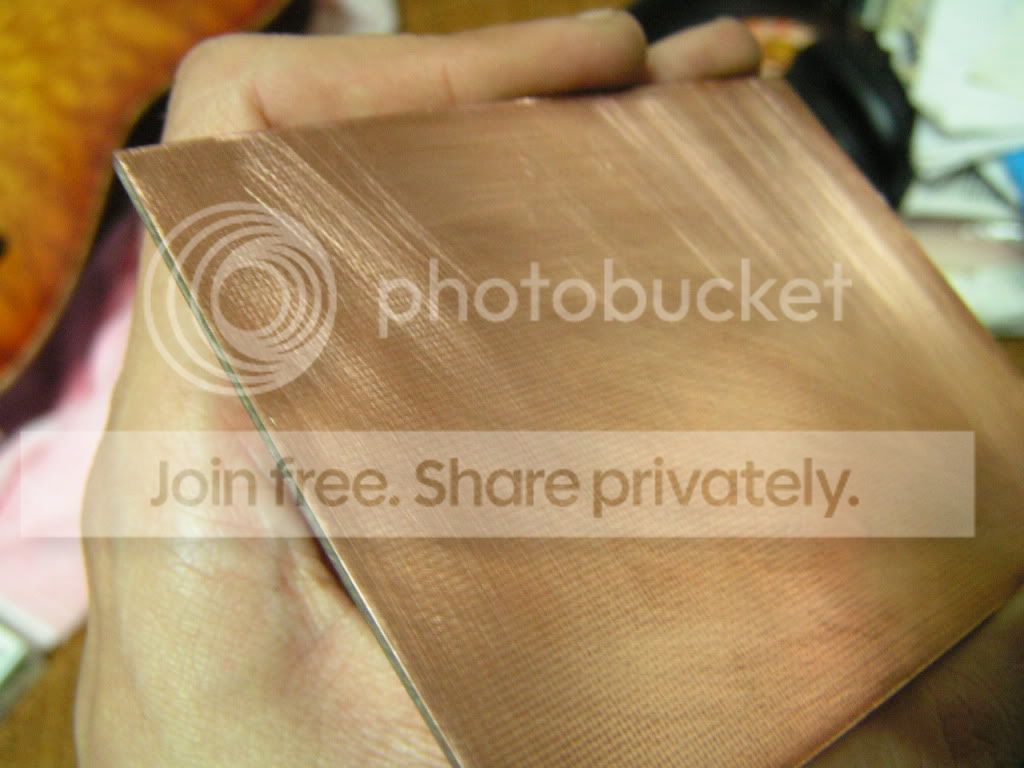

雙面铜板 打磨去銅青油脂






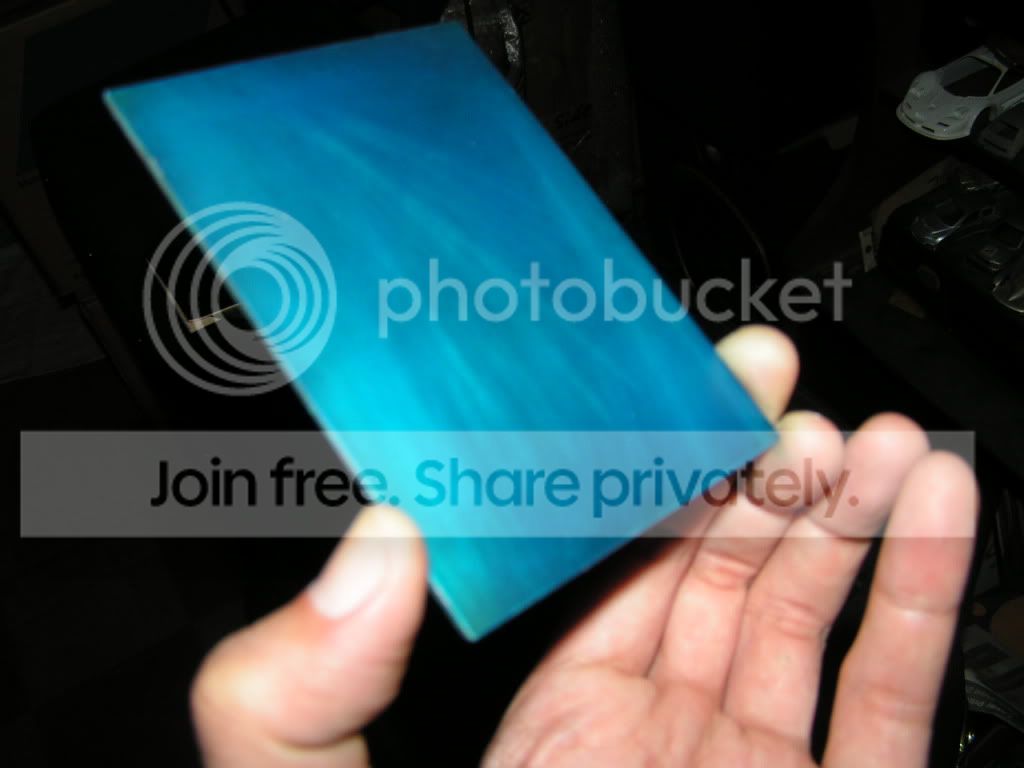

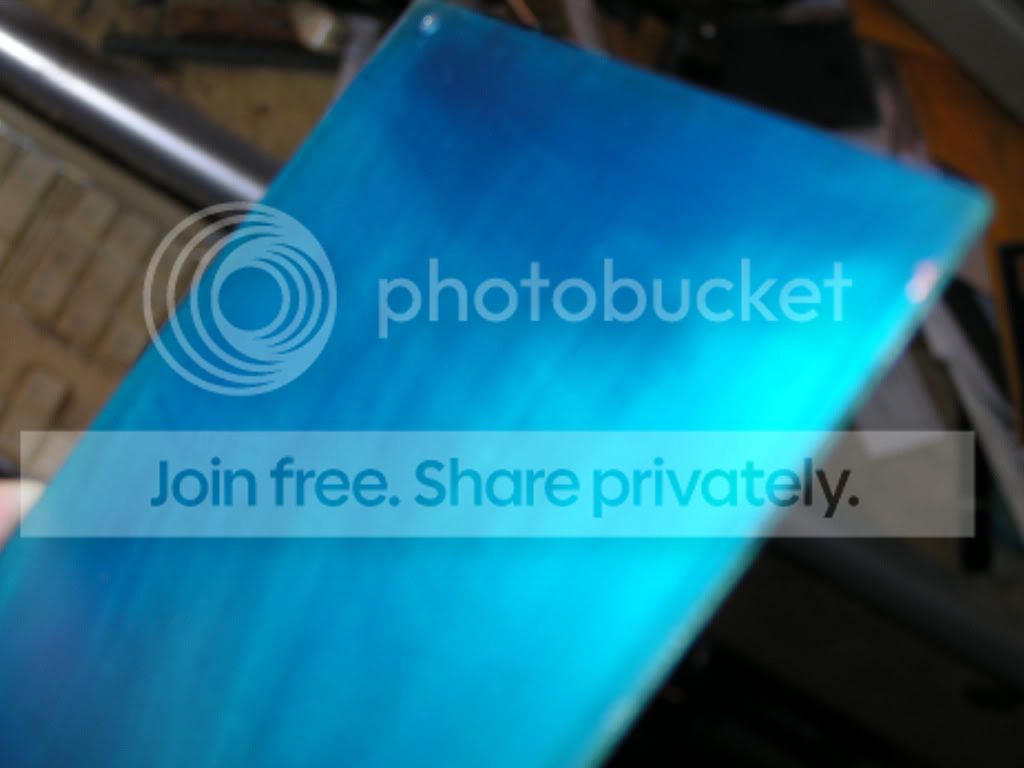

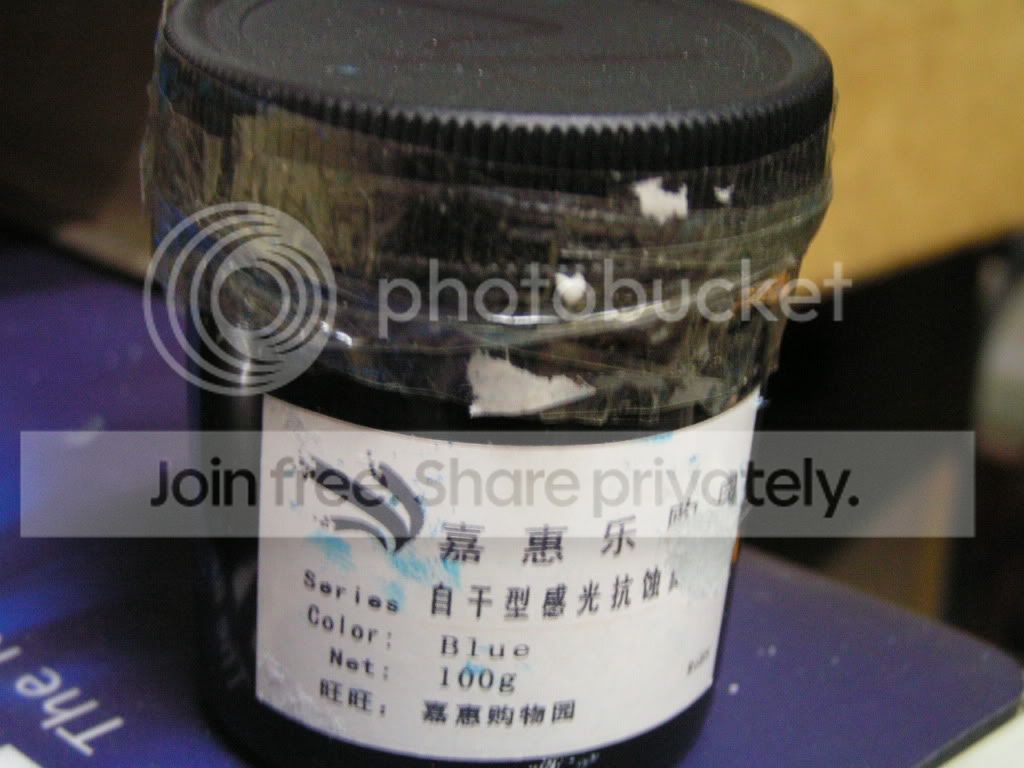

TB 入手感光油墨(負性) 天拿水開稀後噴上銅板 可用大油掃薄薄地油上




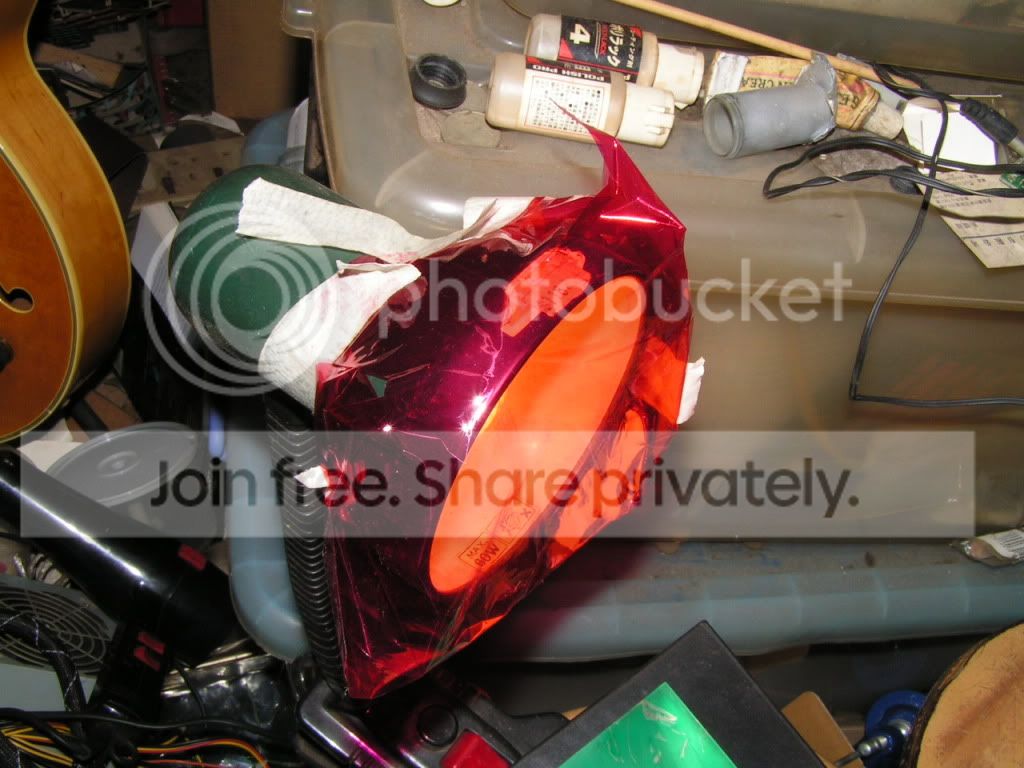

紅色玻璃紙罩枱燈, 加熱烘乾, 或安放全黑環境中風乾







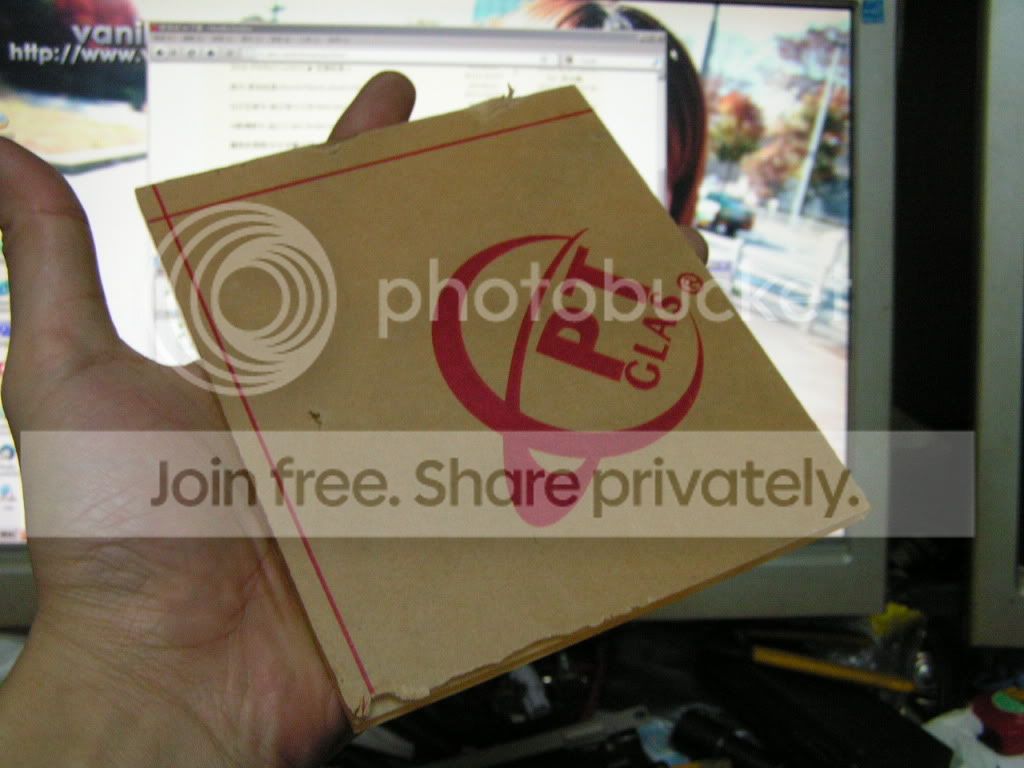

透明亞加力碎料



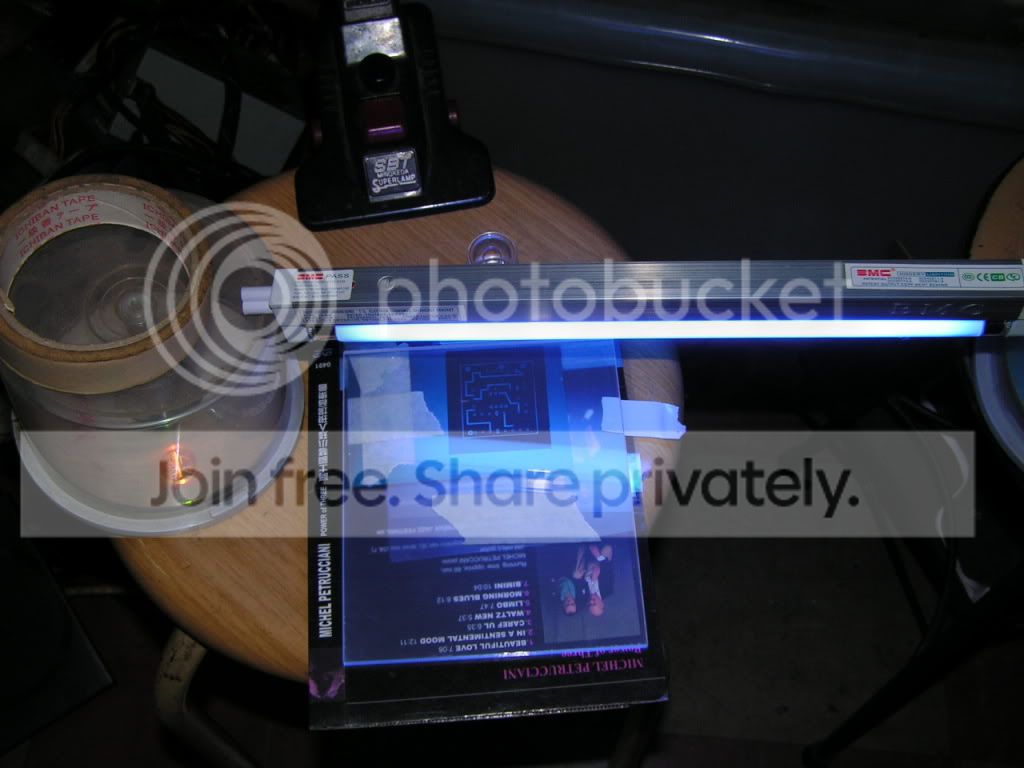

T5 UV光管 (暴光<180秒每面)






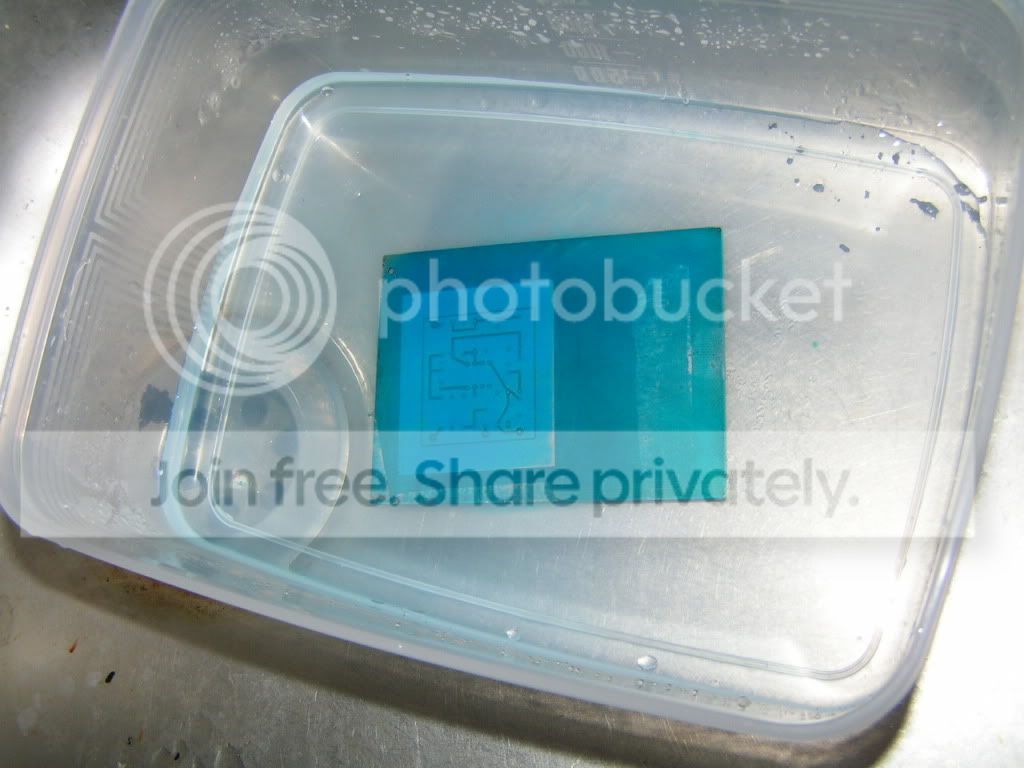

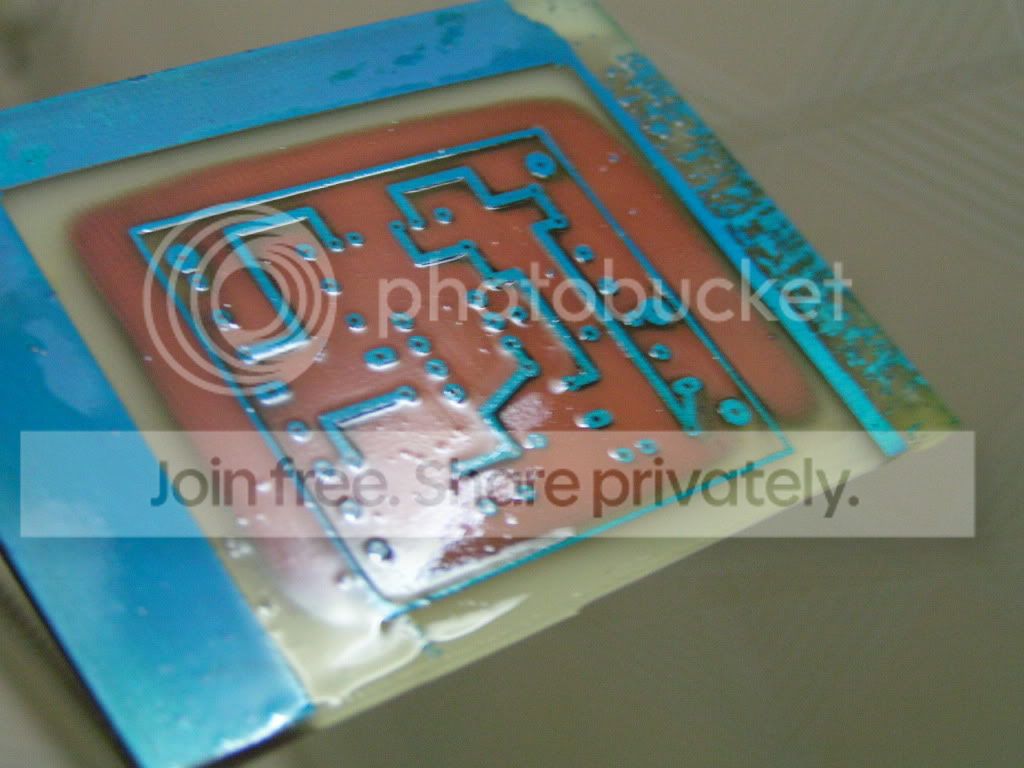

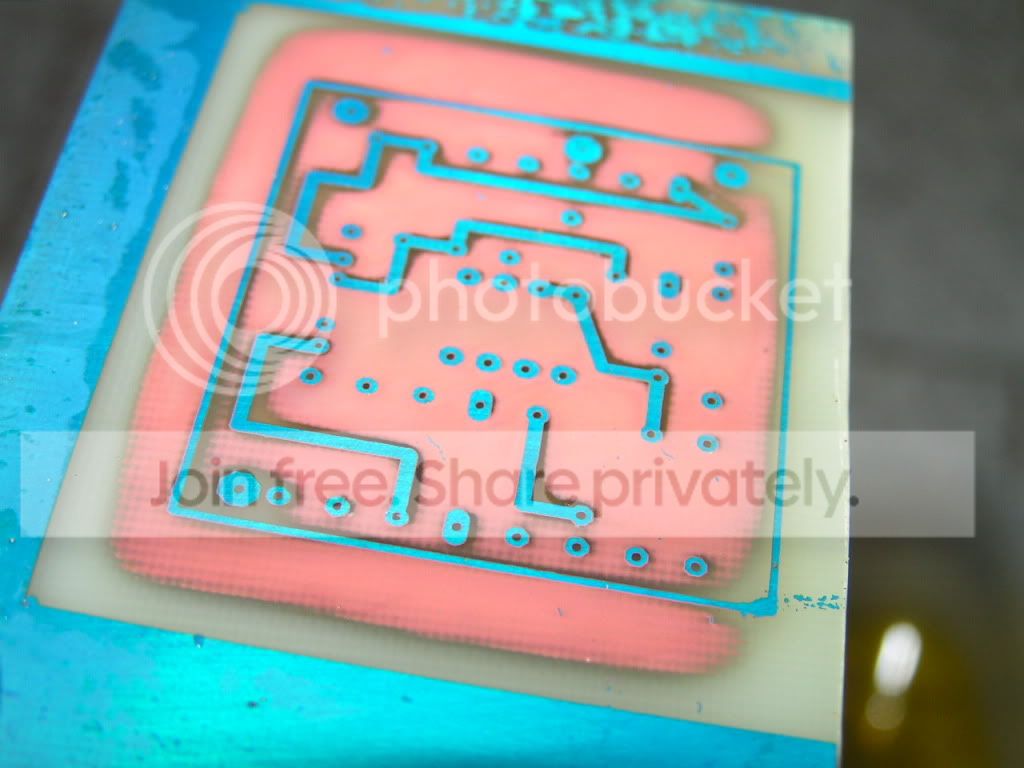

顯影 (温水 50 C + soda 粉, 控制分量)













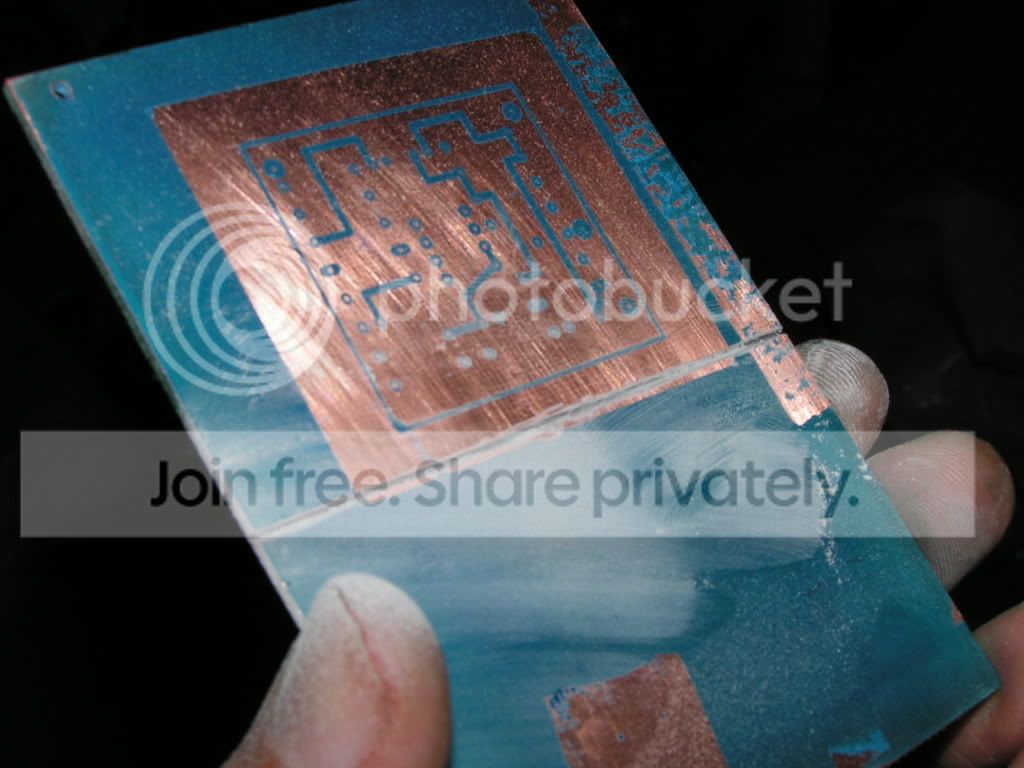

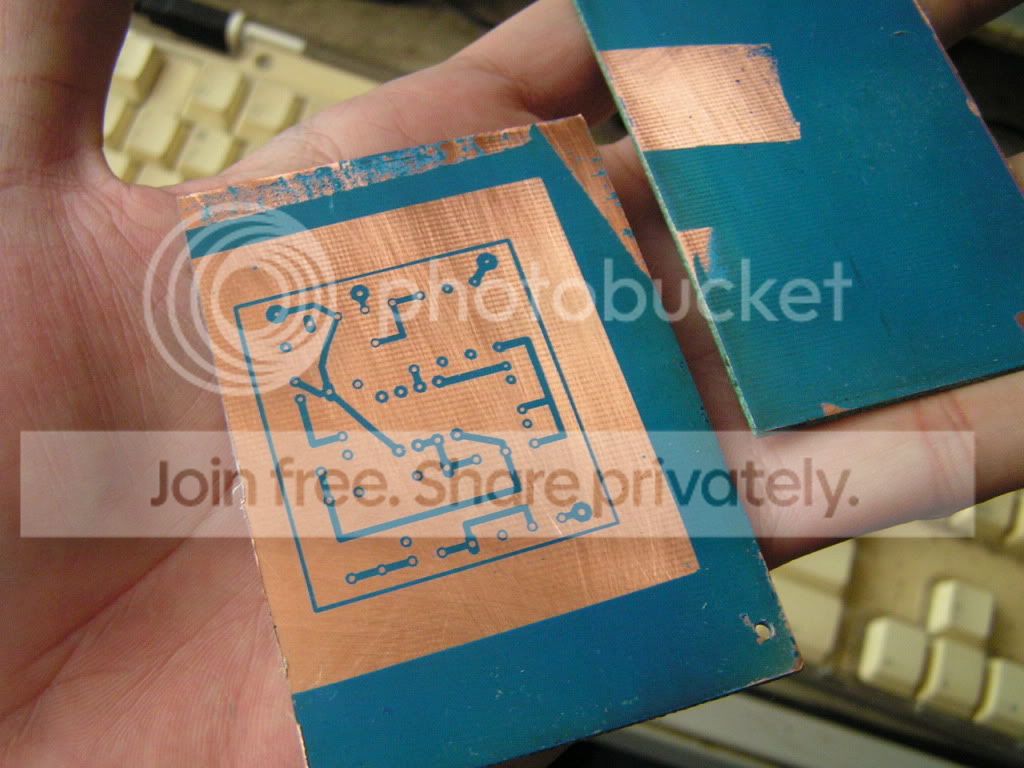

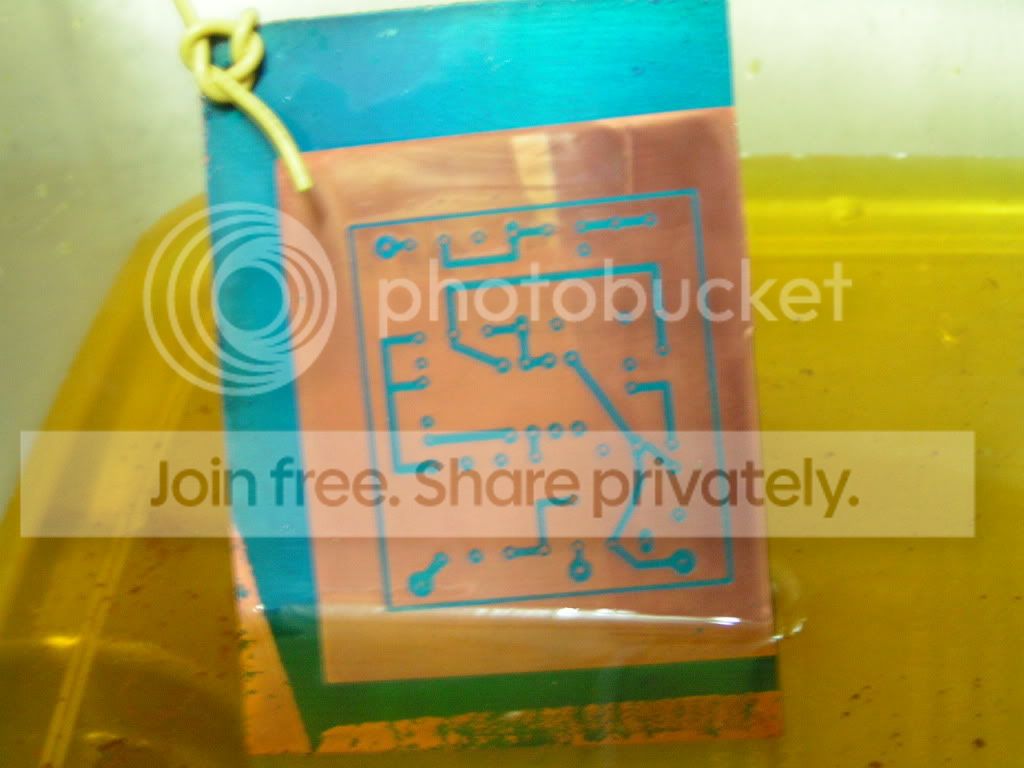

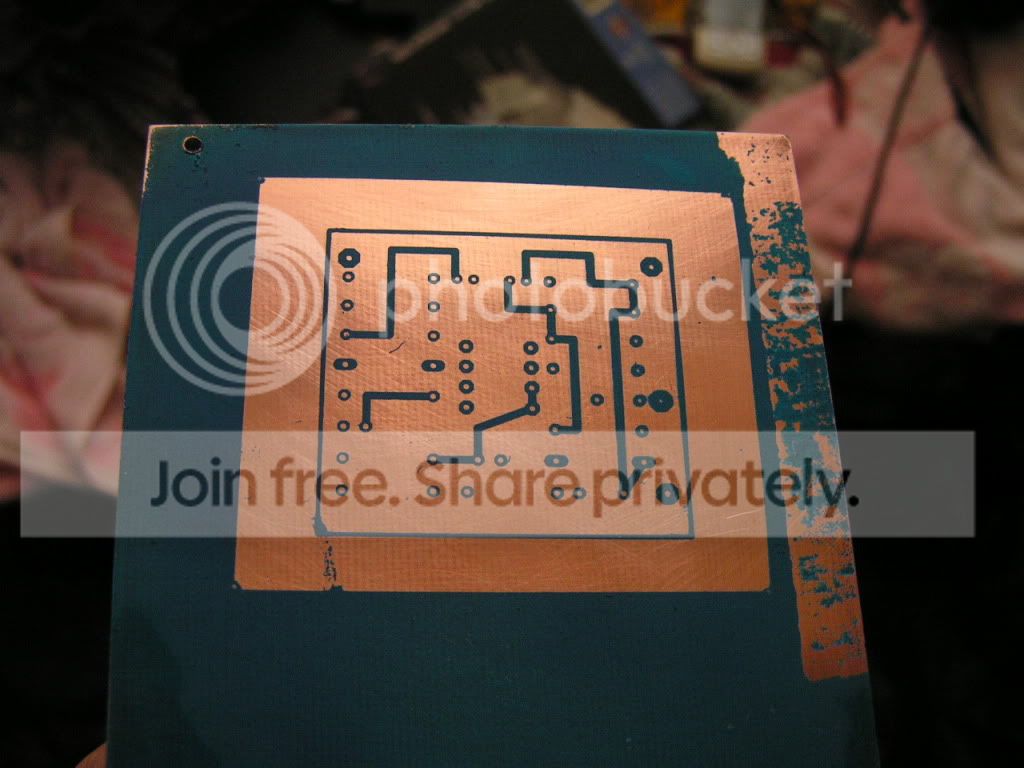

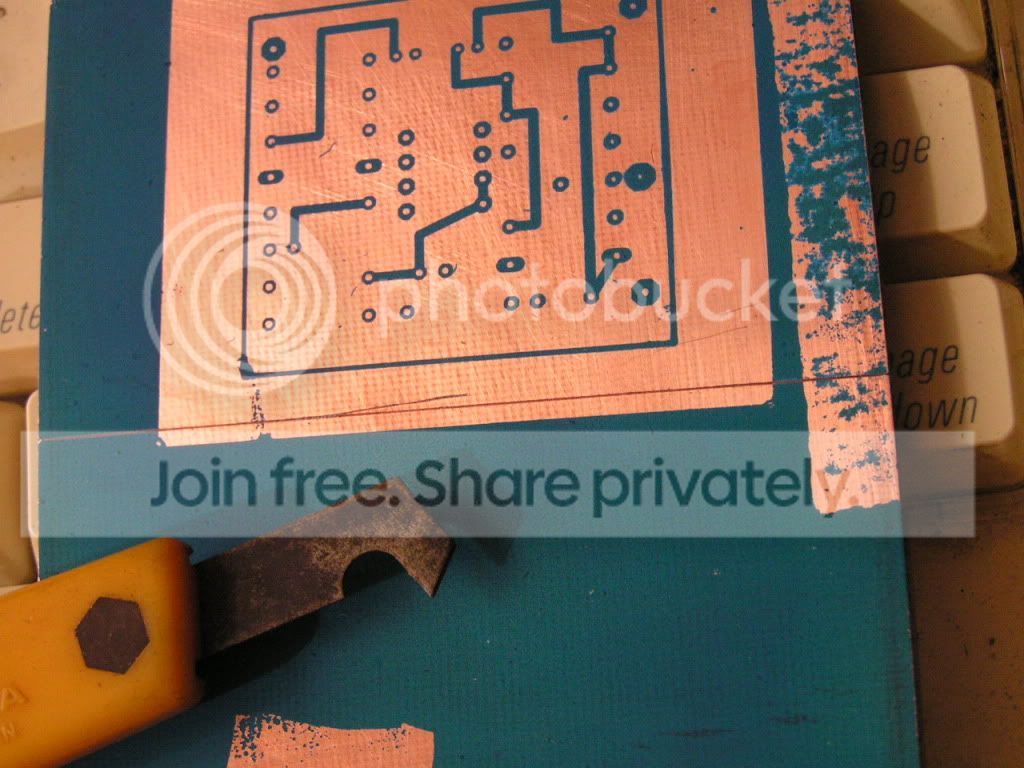

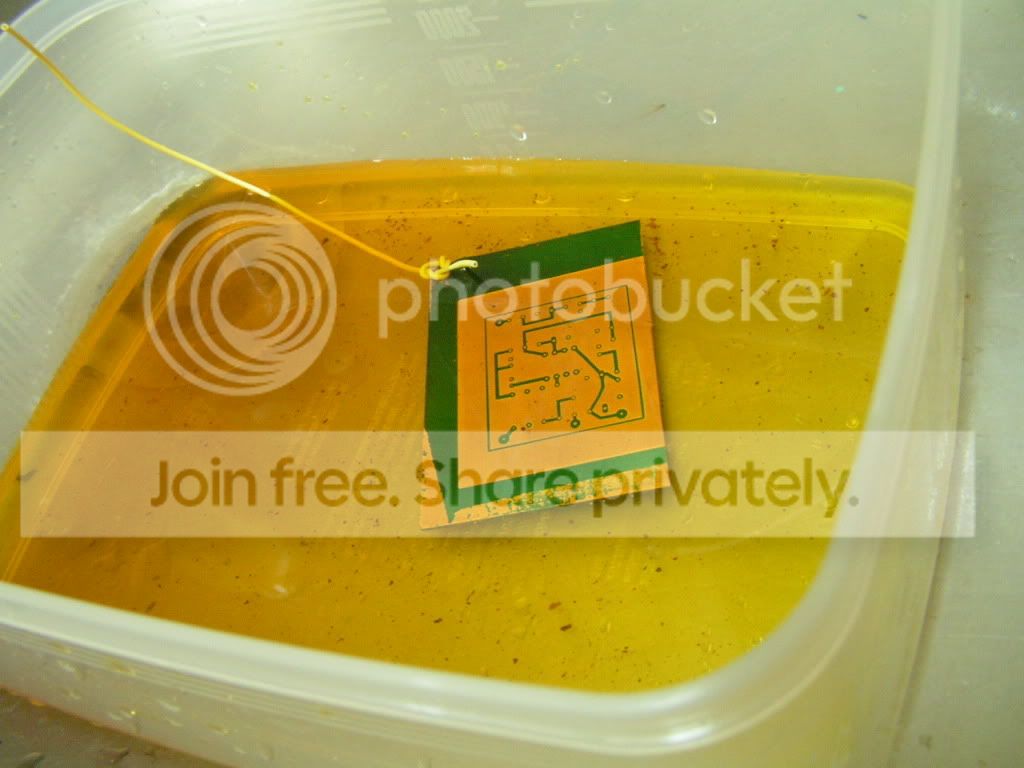

蝕板











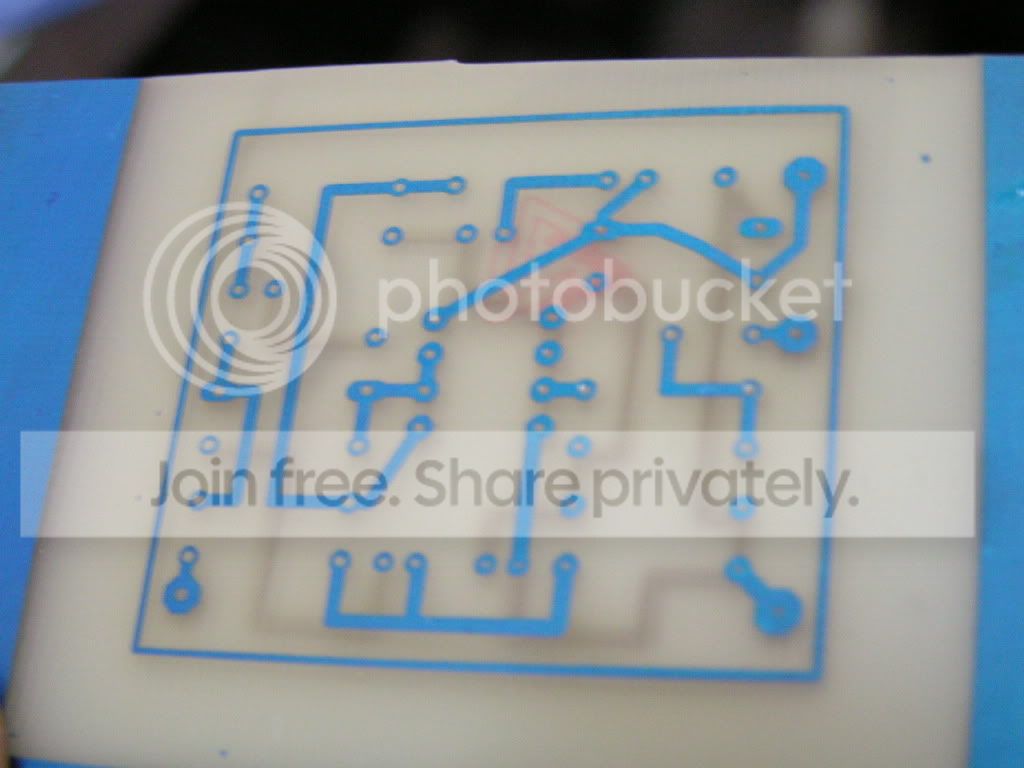

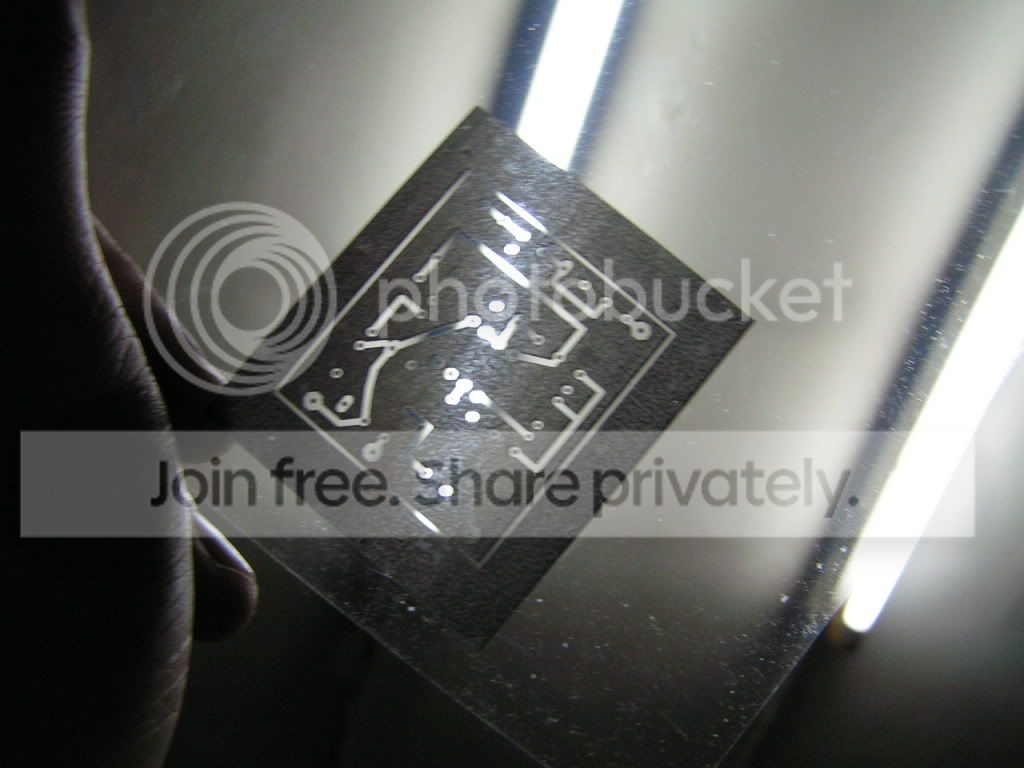

蝕完對光望清楚 兩塊 film 對位有冇問題 依塊板走線簡單, 只要中間粒 Dip 8 冇郁就OK
再複雜的嘅板就要先鑽窿定位





丟入 caustic soda 甩油膜 (soda 可開濃的)







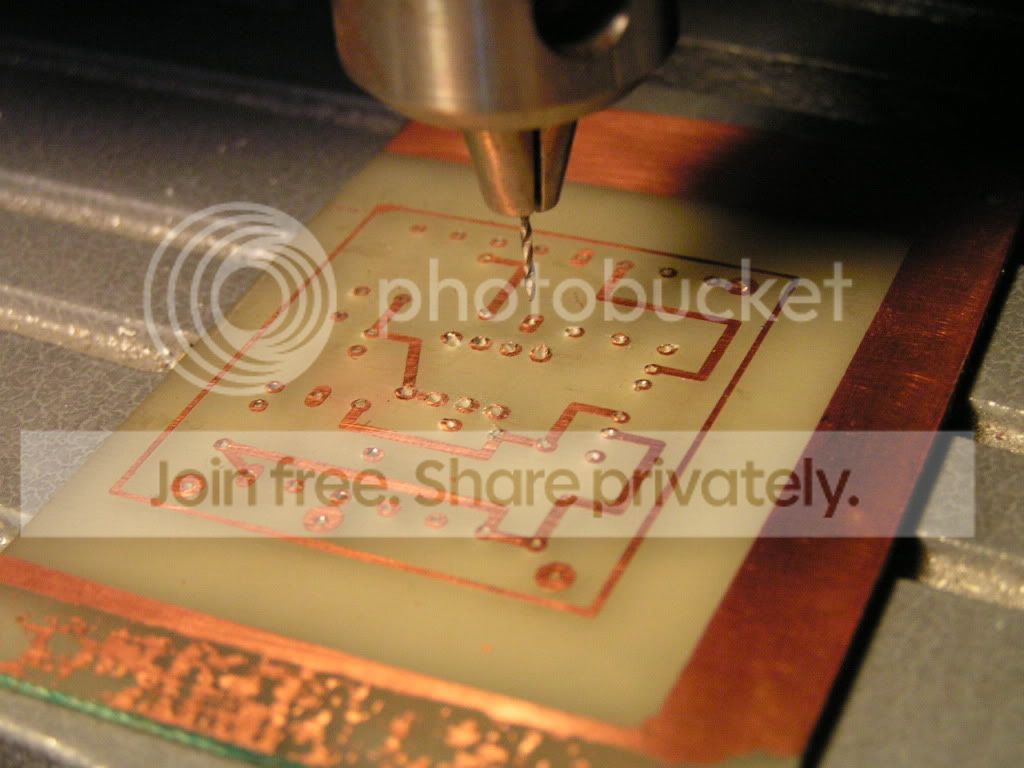

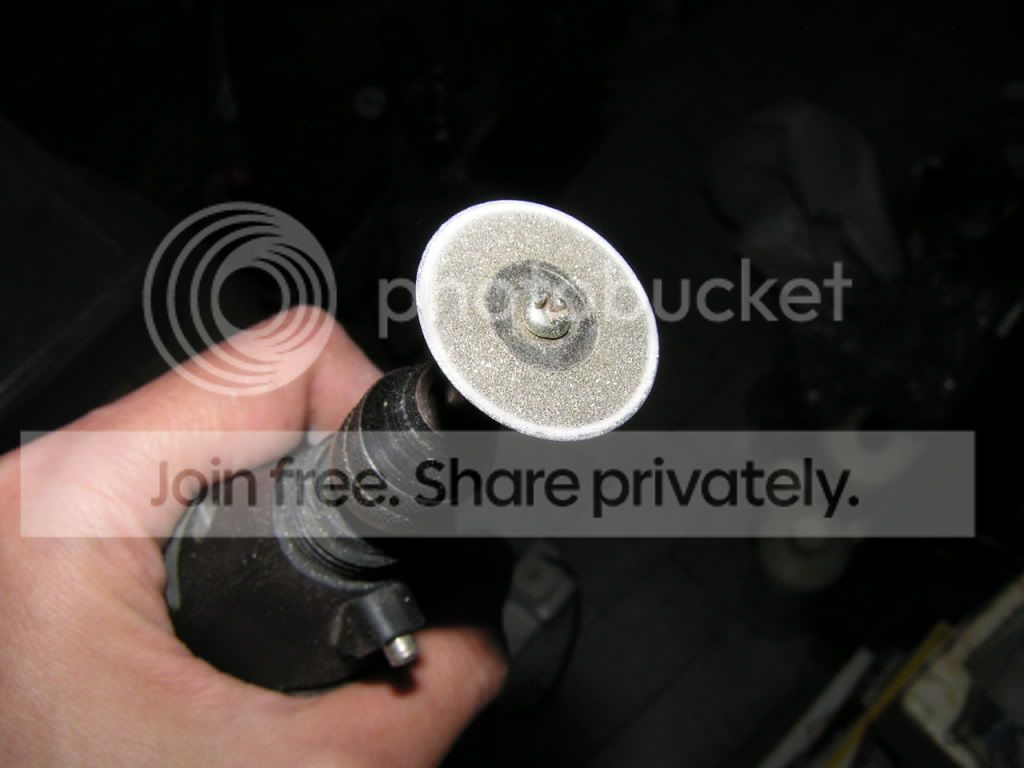

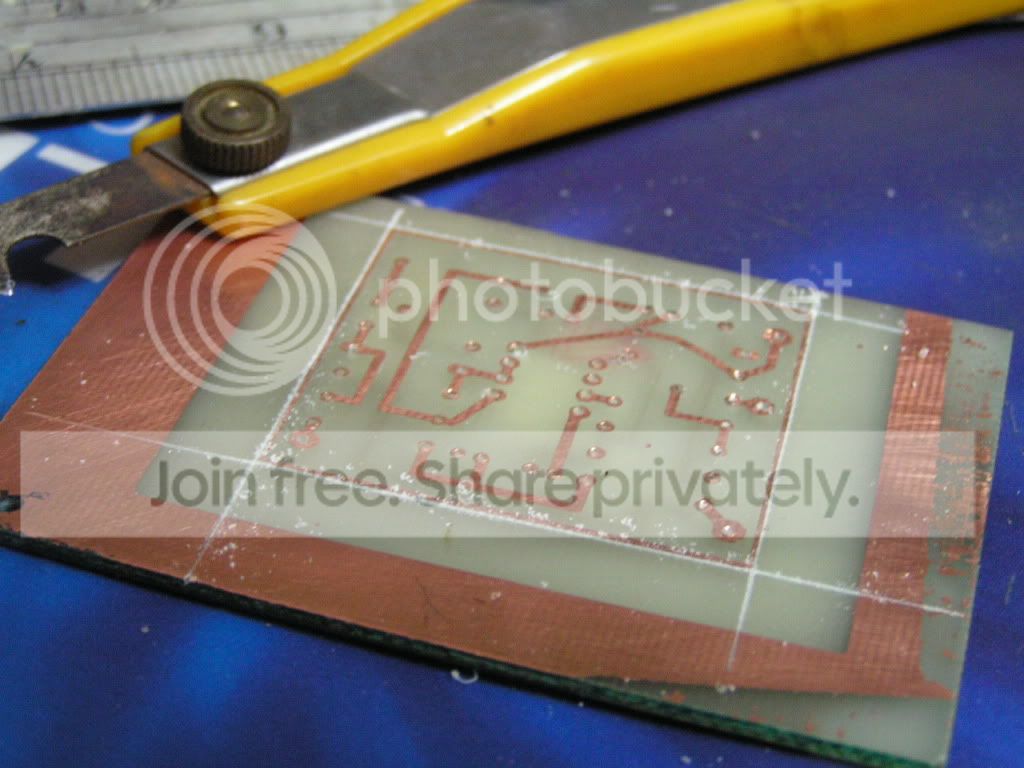

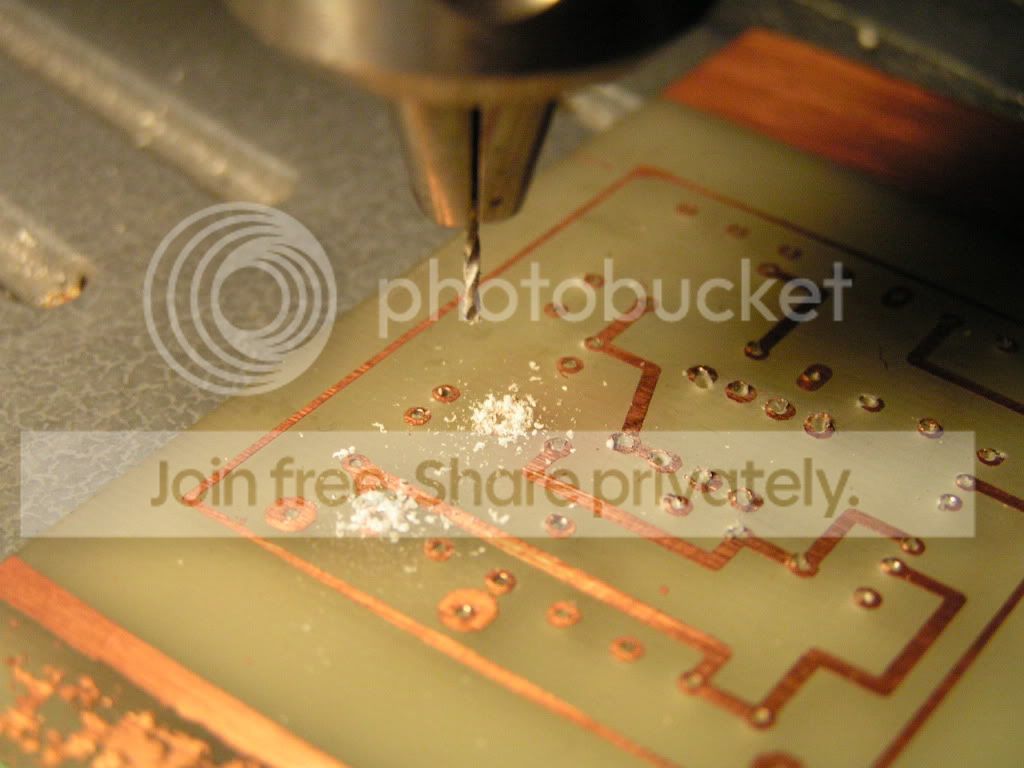

再 cut細塊板 同 鑽窿







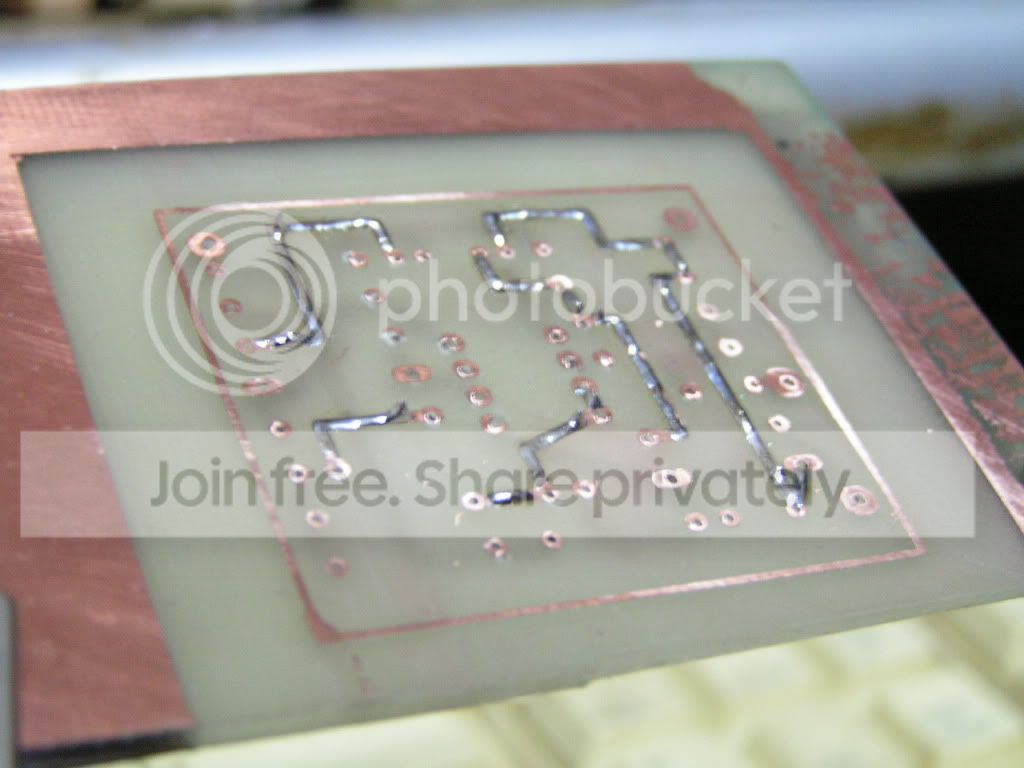

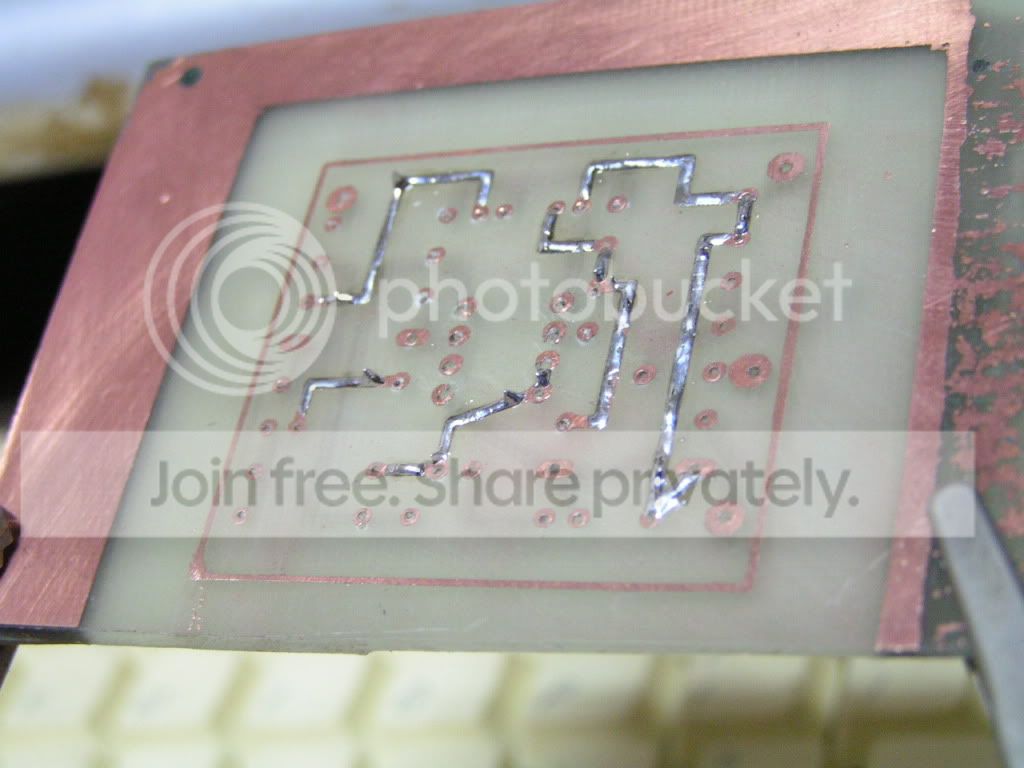

track 面上錫保護





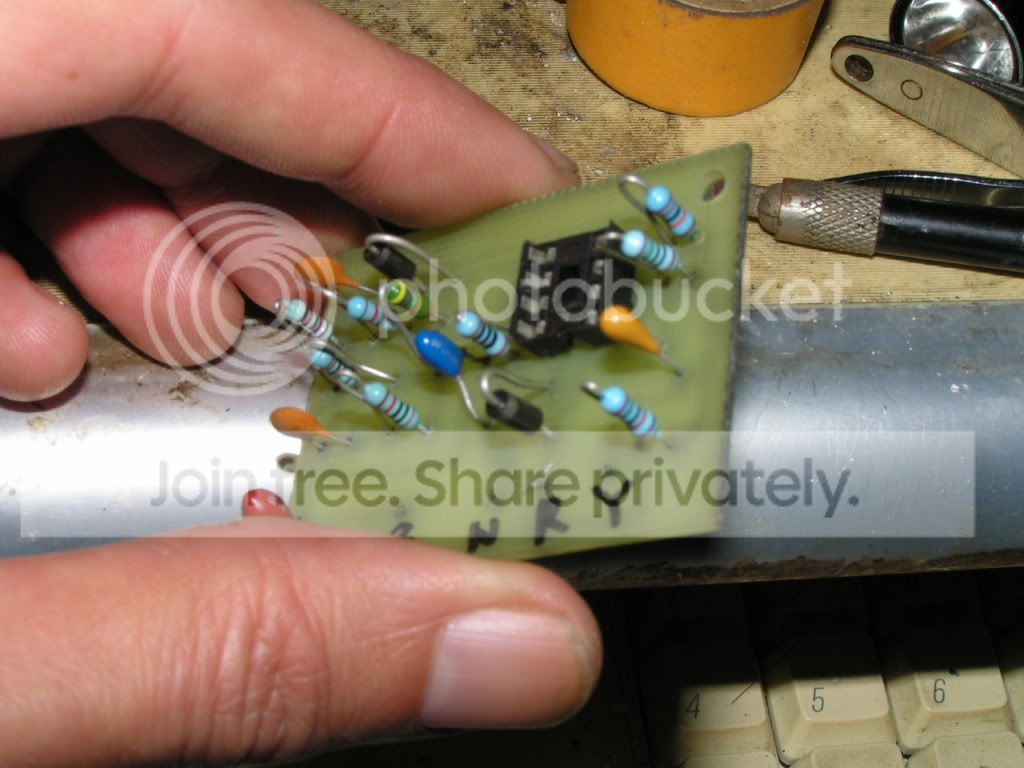

上 component 手工有D"肉", 自用板就算啦



背面



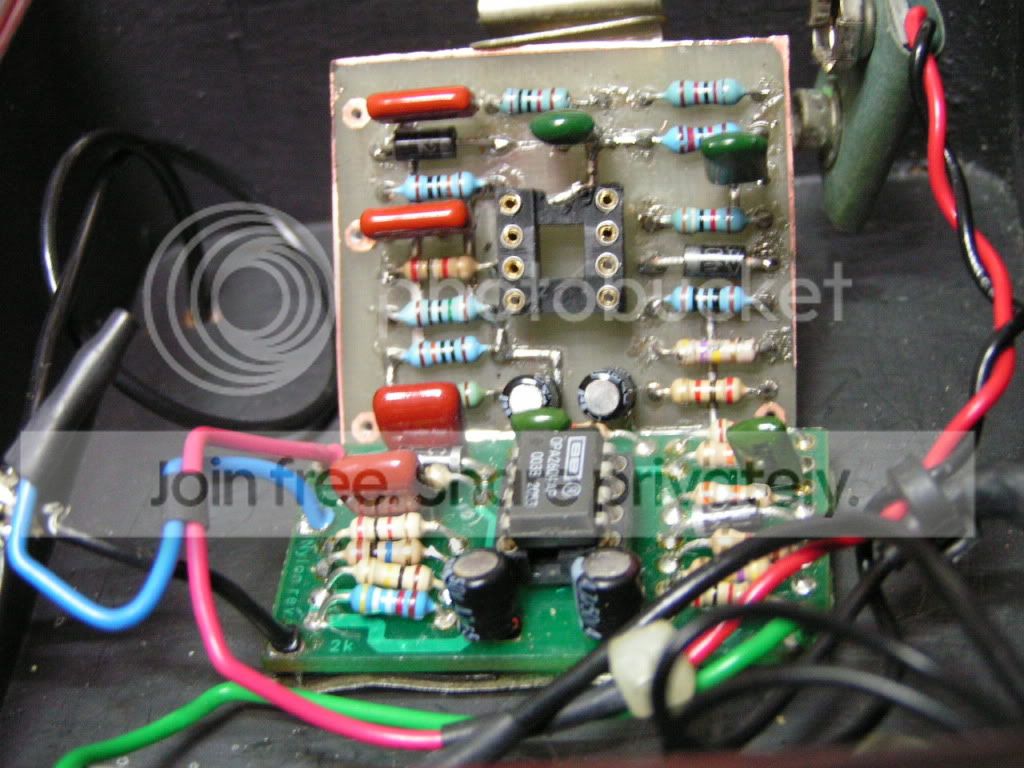

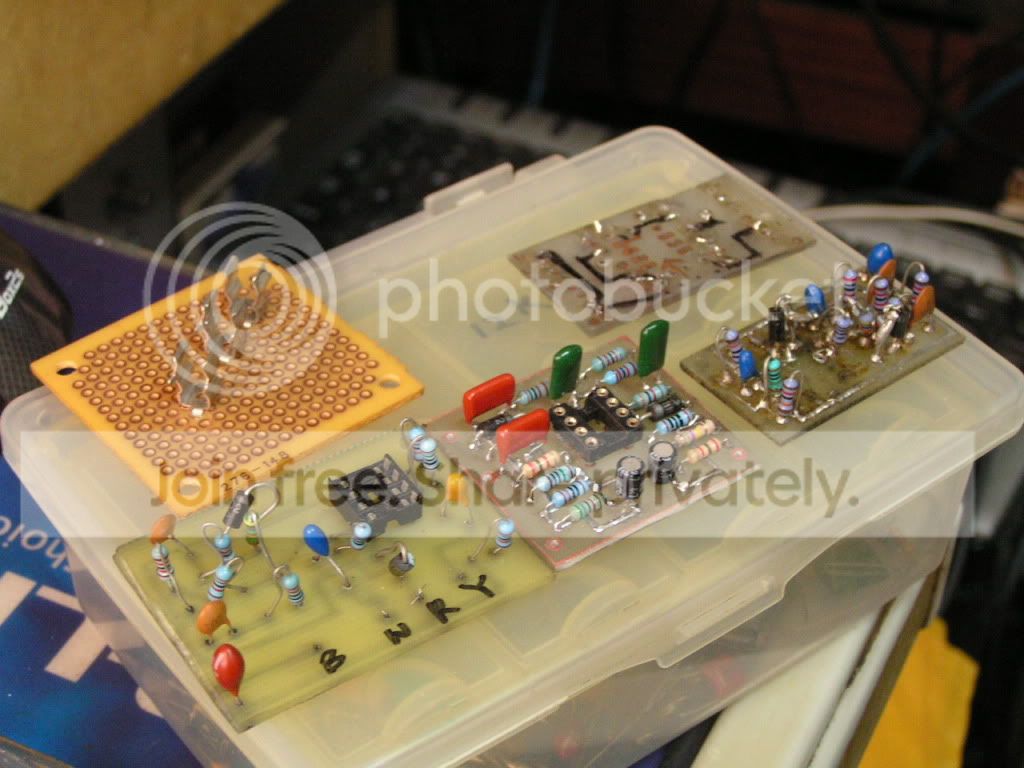

之前死左嘅板合照



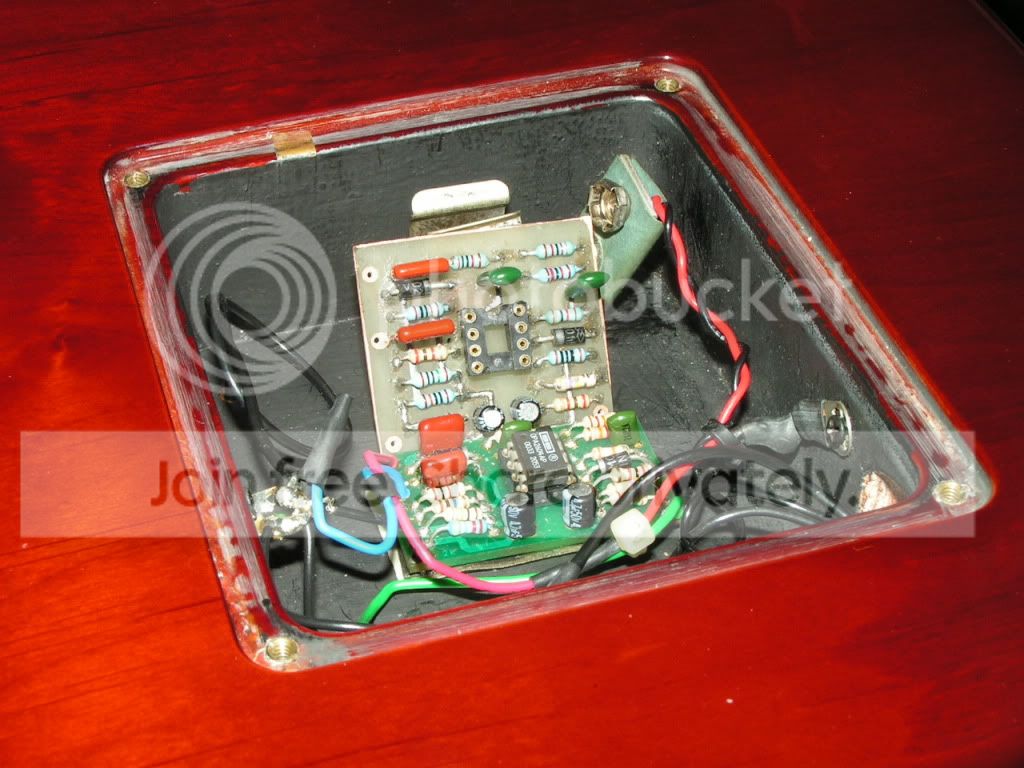

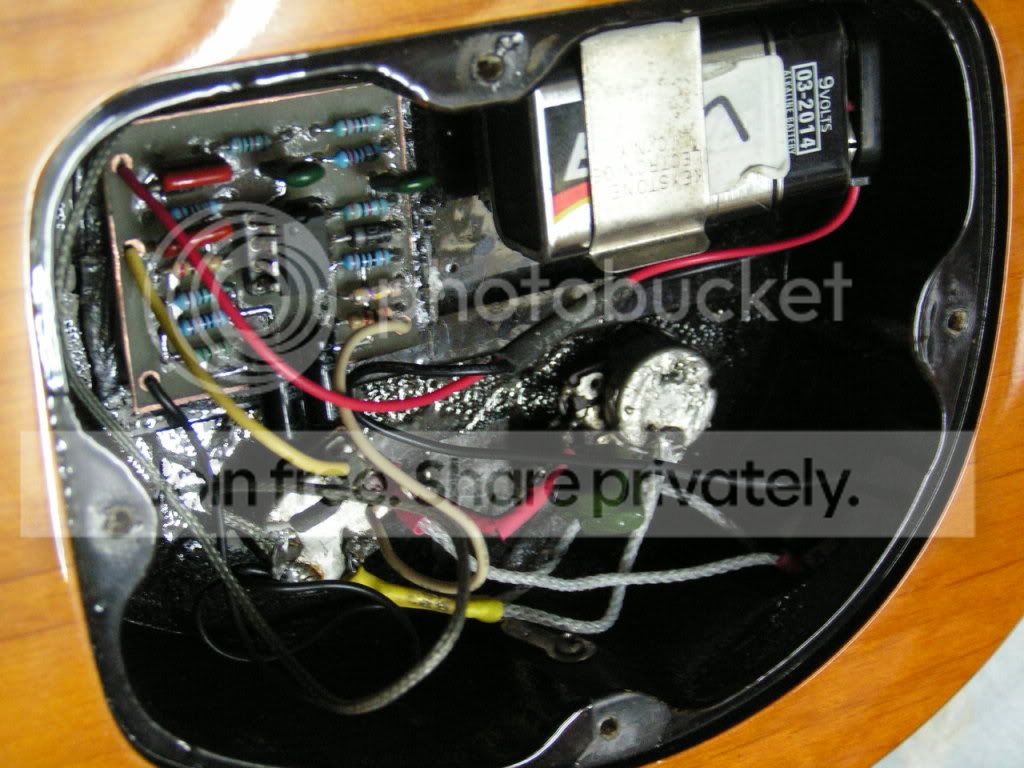

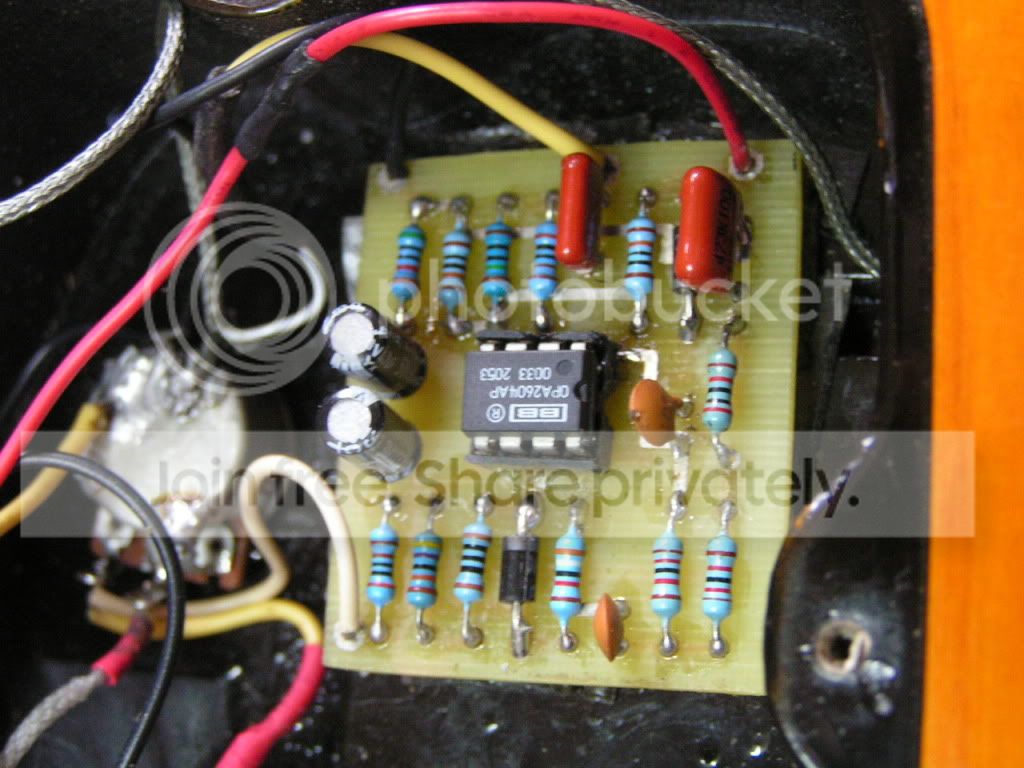

開結他背蓋上 pcb



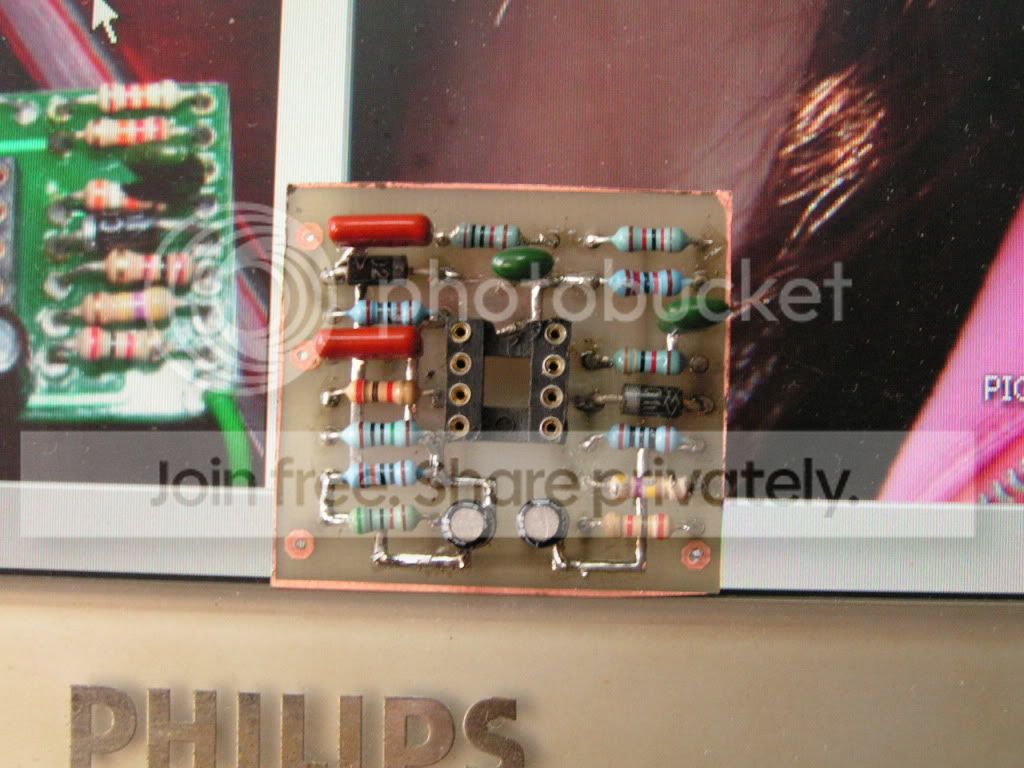

同原裝正廠果支塊板對比







上完塊板嘅look, 再焊埋的 audio taper, 電容, piezo pickup, output jack等等

完工 look






之後見到仲有餘下物料剩低, 出多塊Version 1.1 嘅板, 走線改左少少, 盡量行單面焊鍚, 方便上 component, 原裝板係工廠先完刮鍚漿, 再入回焊爐焗出來, 住家冇得搞, 焗你係PCB 上面改 track 做手脚, 另外 ver 1.1嘅銅板係華輝入手, 兩面銅面已經鍍左一層鍚, 唔怕氧化, 唔駛再鋪錫, 怕就上少少 松香水就OK, 另外所有電阻用 1%, 準少少啦



試聲篇

求期彈兩隻, 電腦 line in 直入錄音, 試吓啲聲得唔得先
