我最近都買咗.而家諗緊用乜充電池.
我有2d 5d Maglite,3d永備.

Rank: 2 Rank: 2

22^#

發表於 2020-8-31 12:03 | 只看該作者

Joe_Black 發短消息加為好友 Joe_Black 當前離線 UID 40148 帖子 13410 精華 0 積分 11872 EPC Dollar 11872 註冊時間 2006-3-10 最後登錄 2024-8-28 Banned	23^# 發表於 2020-8-31 15:58 \| 只看該作者提示: 作者被禁止或刪除內容自動屏蔽

	TOP

Rank: 3 Rank: 3 Rank: 3

24^#

發表於 2020-8-31 16:27 | 只看該作者

C size 電筒係絕對入唔落 26650，差幾mm

放不入 4x650mm 高，不如考慮下 4x500mm 高，例如 18500

建議 ...
Joe_Black 發表於 2020-8-31 02:59 AM

謝謝解釋，有咁多大師喺度，我放膽攪吓先！

Rank: 3 Rank: 3 Rank: 3

25^#

發表於 2020-8-31 20:58 | 只看該作者

本帖最後由 kwliu 於 2020-8-31 21:02 編輯

續...

既然理論最慳水慳力係用5W射燈, 就淘咗4個玩住先

點知貪平出事, 既唔係用鋁散熱片, 又唔係用5粒1W LED

收到嘅係玻璃杯兼LED係細貼片三併三串, 用CL8607做降壓驅動,

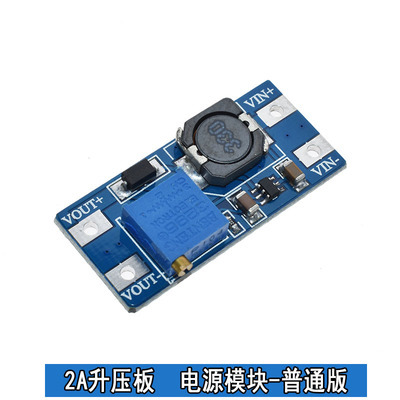

實測要保持光度輸入最少要有~10.5V, 洗濕個頭唯有再淘MT3608升壓板

Joe_Black 發短消息加為好友 Joe_Black 當前離線 UID 40148 帖子 13410 精華 0 積分 11872 EPC Dollar 11872 註冊時間 2006-3-10 最後登錄 2024-8-28 Banned	26^# 發表於 2020-8-31 23:00 \| 只看該作者提示: 作者被禁止或刪除內容自動屏蔽

	TOP

Rank: 3 Rank: 3 Rank: 3

27^#

發表於 2020-9-1 20:47 | 只看該作者

再續.....

塊升壓板set好10.5V後用單鋰電試過無問題後開始裝機.

咁擺方便啲不過會頂住燈杯

逼住要放係呢個位, 不過唔夠深放燈杯, 要改做一下

估唔到個玻璃杯咁硬, 用手鋸無進展, 用細磨機好似磨鐵咁硬, 火花都出埋,
磨磨下thermal shock爛埋, 所以個切口唔齊, 不過算.

塊PCB拆走整流橋兼鋸短, 有條trace要補, 咁先偷夠位比升壓板

最後鋸舊木磨fit位加粗銅線做adapter, 其實扑爛一個燈膽去駁都得, 不過我唔捨得~
