[測試] 技嘉Gtx 460 SOC簡測~

xblwk

Gigabyte的“Super Overclock”系列顯示卡一直以其高默認頻率，
優秀的用料和強大的散熱系統受玩家追捧，而GTX460顯示卡無疑是當今市場上高端遊戲機的最佳選擇。
於是Gigabyte把這兩者結合，就有了“GTX460SOC” - 也就是GV-N460SO-1GI。



GV-N460SO-1GI

GV-N460SO-1GI 採用 NVIDIA的GF104核心，
40納米製造工藝，擁有 336個流處理器，256位，1GB的記憶體規格，
默認頻率已經達到核心815MHz，記憶體 4000MHz，
比公版的675MHz核心，3600MHz記憶體都高出不少。



GV-N460SO-1GI 正面

顯示卡正面，我們可以看到該卡採用了Windforce X2的散熱器，兩個 9厘米的風扇向內傾斜，
可以更好的利用空氣動力學把熱量從顯示卡兩邊排走，並配備了四條熱管，保證了良好的散熱效能。
而Windforce X2的散熱器也非常安靜，不是超頻跑極限的時候無需使風扇全速運行，
就完全可以控制GTX460並不大的發熱量。



Windforce X2散熱器

Windforce X2散熱器底部直接采用全銅覆蓋核心表面,能更好的傳導熱量到4條Heatpipe.



GV-N460SO-1GI 視頻輸出接口

GV-N460SO-1GI 擁有兩個的DVI接口，以及一個 HDMI接口，
可以讓用戶組建雙屏顯示器，進一步加強娛樂視覺體驗。

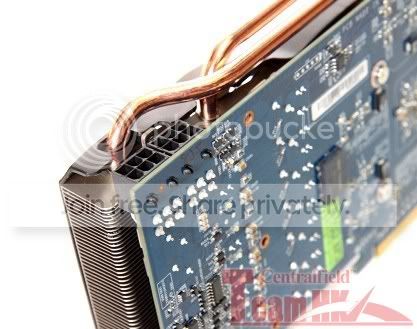

GV-N460SO-1GI 的12V的外接電源接口

GV-N460SO-1GI 採用了兩個 6Pin的外接供電接口，
完全滿足 GTX460的功耗需求，不同於其它大多數的GTX460，
朝上的接頭可以讓電源線在包線後獲得更好的視覺效果。

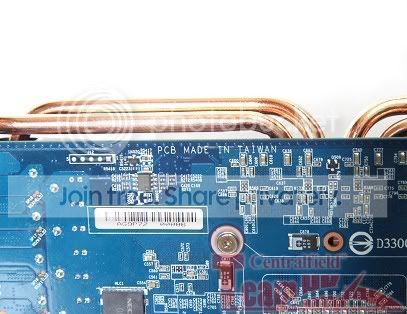

PCB是台灣製造，採用了二倍銅技術，使得PCB的電氣性能更好，
這在超頻的穩定性上會有較大幫助，另外，二倍銅技術可以讓 PCB的散熱更快，
延長顯示卡上各元件的工作壽命。



GV-N460SO-1GI 在核心供電部位背面使用一顆 NEC的Proadlizer薄膜式去耦電容，
這一顆去耦電容就可以充當很多顆普通固態電容的功效，可以使得核心電壓曲線更平穩。

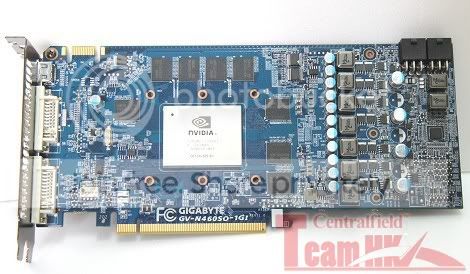

顯示卡 PCB的正面，可以看到6 +1相供電，
採用Metal Choke電感和LFPAK封裝的一顆 7030AL的超低阻抗的MOSFET做上橋，兩顆 3430AL做下橋，
另外在PCIE左邊標有“ 2OZ“字樣，表示該電路板採用了二倍銅工藝設計。
12V的輸入端也採用了兩顆Metal Choke電感轉變電壓給的PWM芯片。

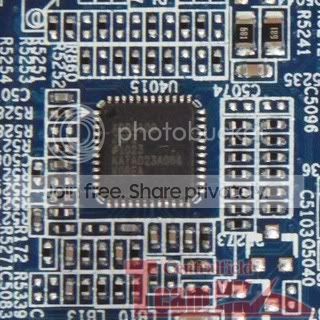

ADP-4100 PWM芯片

GV-N460SO-1GI 採用安森美的ADP-4100作為PWM芯片，
該芯片採用VR 11.1規範，最大支持6相供電。



NVIDIA GF104-325-A1，採用 40納米工藝製造，擁有 336個流處理器。

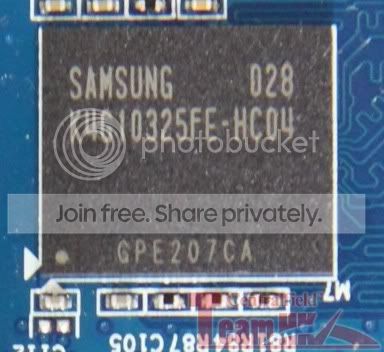

記憶體採用三星的0.4ns GDDR5記憶體，理論工作頻率為 5000MHz，
而默認的4000MHz就意味著記憶體還有不少的超頻空間。




顯示卡每一相供電背面都配有一個相工作的LED，
GV-N460SO-1GI 可根據顯示卡負載自動調節供電的工作狀態，在輕載時關閉一部分供電。
玩家可以根據相工作的LED亮起的數目直接判斷顯示卡當前的負載情況。

xblwk

		默認：815/4000	超頻：900/4400

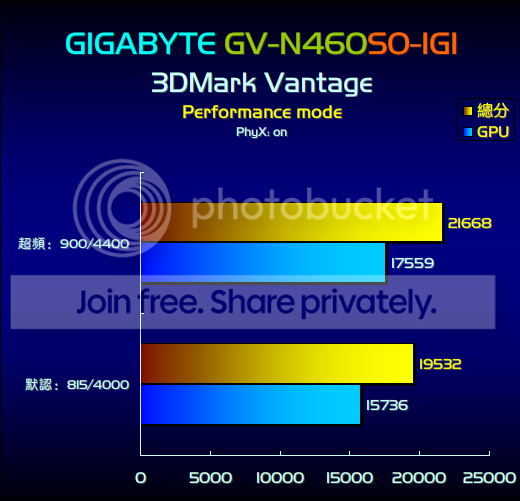

3DMark Vantage PhyX on	GPU	15736	17559
	總分	19532	21668

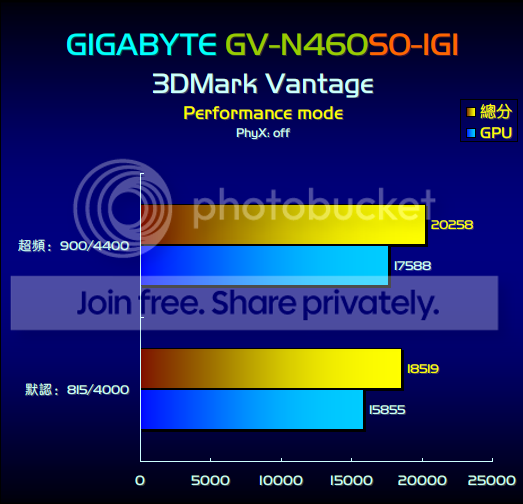

3DMark Vantage  PhyX off	GPU	15855	17588
	總分	18519	20258

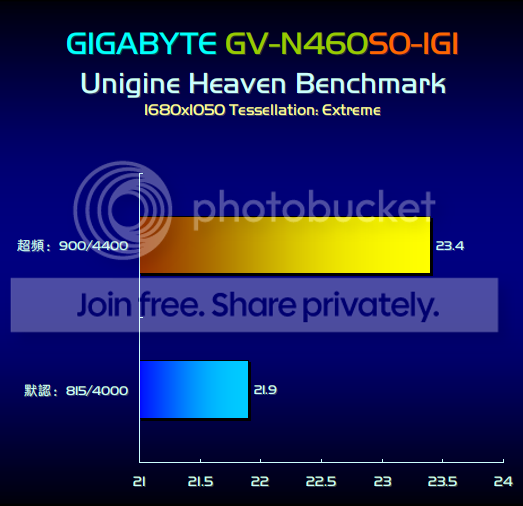

Unigine Heaven

Tessellation:Extreme

21.9

23.4

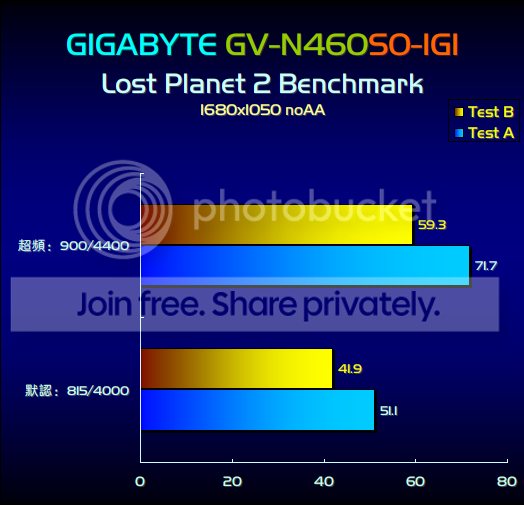

Lost Planet 2	Test A	51.1	71.7
	Test B	41.9	59.3

antlee

個散熱器係鋁底定direct heatpipe?

xblwk

個散熱器係鋁底定direct heatpipe?
antlee 發表於 2010-11-21 10:44

    已補充

xblwk

師兄可否透露一下價格呢?呢個我諗應該大家最關心既
B-52 發表於 2010-11-21 11:26

    呢個...抱歉..小弟真系唔知...因爲張卡系GIGA 臺灣寄過來...

xblwk

哦,唔緊要,不過GIGA既SOC系列都真係幾掂架,之前用過佢張SOC GTX260+,又係公板散熱,但係真係會涼D,D  ...
B-52 發表於 2010-11-21 11:39

    SCO 260 275 5870 5770都玩過..確實不錯...
呢張咩表現 遲D先知

Yahoo!

靜觀等師兄測試報告

blue_bg

真 係 好 想 搵 人 係 台 灣 幫 手 買 張 返 黎 hk 用
但 又 唔 知 保 用 果 到 點 計
