[操作疑難] 其實 pci-e 4.0/5.0 x 16 可唔可以一開二?

本帖最後由 風十三 於 2023-4-26 19:59 編輯

例如 itx 主機板,只得1條 pci-e
如果唔插顯示咭,例如插10GbE Lan 咭,其實佢只佔一個位,咁會唔會有一開二的 pci-e 線材,可插多一張SAS咭,而主機板可以認到有兩張咭?
機箱係 Louqe Ghost S1


提示: 作者被禁止或刪除 內容自動屏蔽

TOP

本帖最後由 MirageKnight 於 2023-4-26 20:10 編輯

係可以. 自己google 下
"pcie bifurcated riser"
但要啱機箱就好難.

TOP

純線路分拆要底板支援

TOP

唔得

簡單黎講
佢係劃左一條線
條線可以好粗
但唔可以自己分開佢然後話係兩條線

TOP

正常分唔到
底板都要有switch先分到

TOP

如果你塊板支持 PCIe bifurcation,個 CPU x16 slot 可能可以就咁分拆做 x8/x8 或 x4/x4/x4/x4
但係 PCIe 5.0 x16 分做兩條 PCIe 4.0 x16 就要加 PCIe switch chip 至得

TOP

明白弓,謝謝咁多位解答。

TOP

你塊係咩底板?

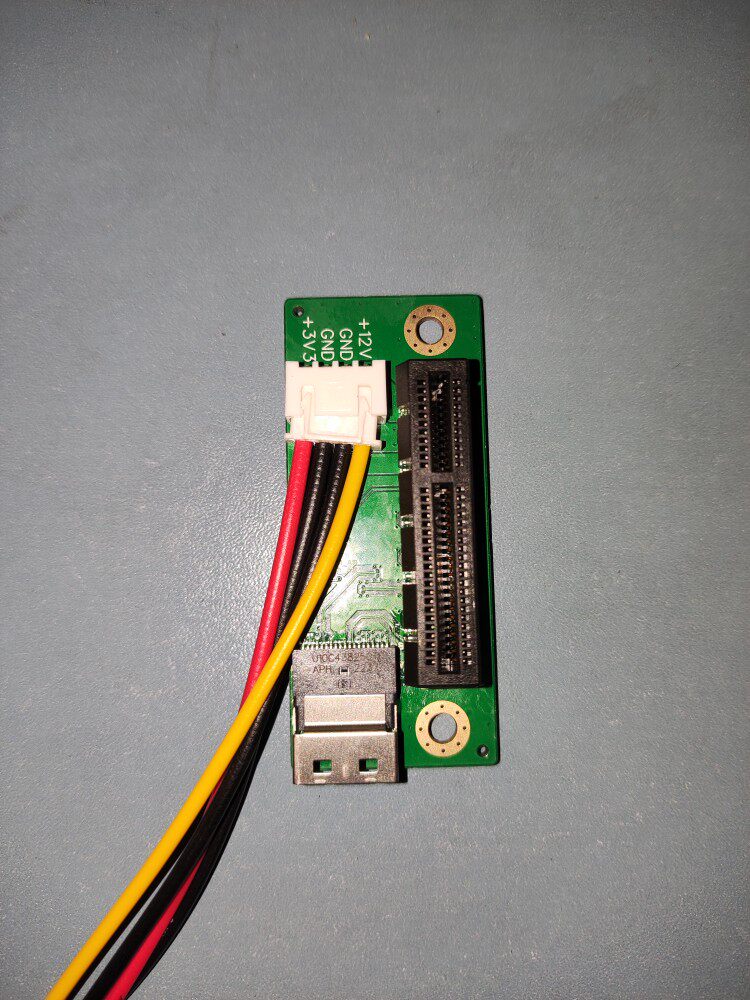

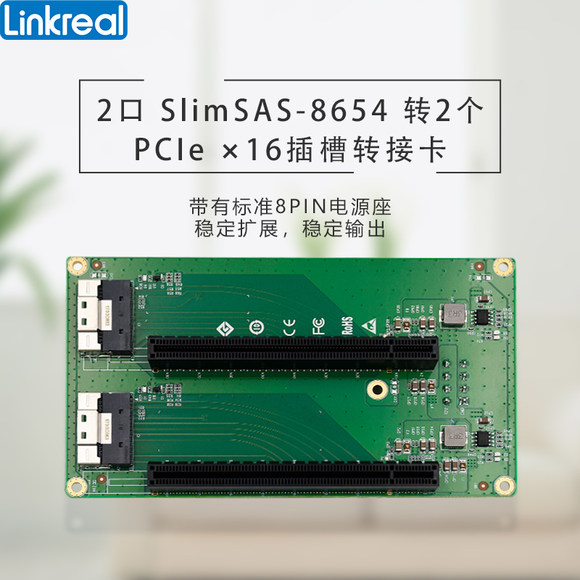

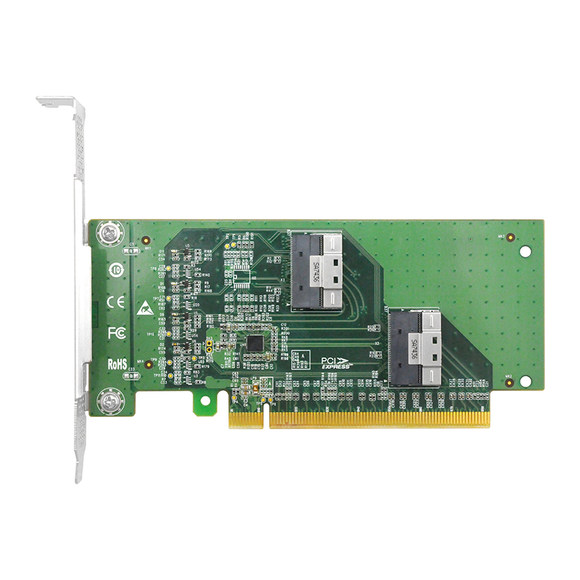

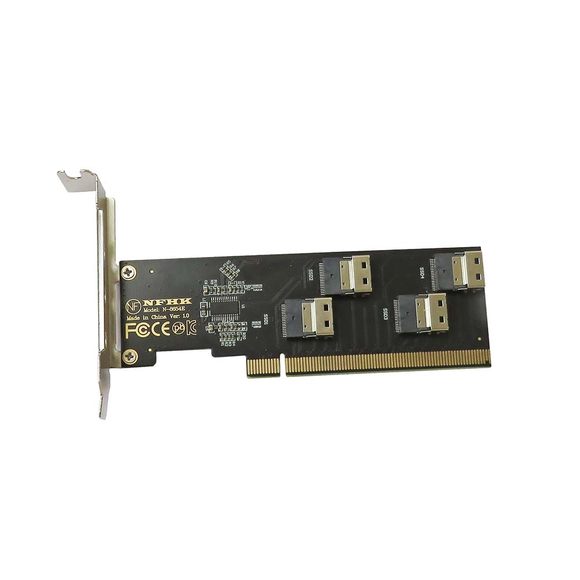

如果你塊底板支援PCIe bifurcation x8/x8 or x4/x4/x4/x4可以用SFF-8654拆2條/4條PCIE



TOP

本帖最後由 風十三 於 2023-4-27 15:51 編輯
你塊係咩底板?
如果你塊底板支援PCIe bifurcation x8/x8 or x4/x4/x4/x4可以用SFF-8654拆2條/4條PCIE
inori 發表於 27/4/2023 14:42

嚟緊想買呢塊
MSI MPG B760I EDGE WIFI DDR4 LGA 1700,2.5GbE,USB3.2 Gen2 Type-C,Wi-Fi 6E Mini-ITX
https://hk.msi.com/Motherboard/MPG-B760I-EDGE-WIFI-DDR4
原先個PCI-E預比 Intel X520 DA1 10GbE Lan card PCI-E 2.0 x 8
咁見都只係佔一個位,想玩QNAP TL-D400S

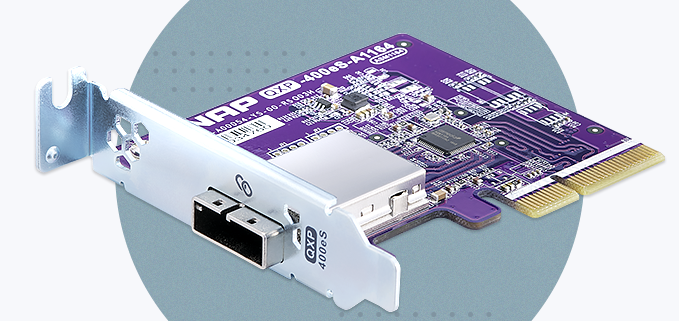

佢跟呢張咭https://www.qnap.com/zh-hk/product/qxp-400es-a1164
