[開箱] DIY! 3D Printer [多圖! 超毒!! 慎入!!!]

dtom

因為呢個 post 中毒太深, 終於要買返部解下毒

有興趣既師兄們可以睇睇由 HKEPC 師兄整理既 Wiki :
https://sites.google.com/site/hk3dprinter


訂左成個禮拜, 尋晚終於發貨, 今日就收到貨

價錢: 全配件加 1KG PLA(膠條) 連運費 2720 人仔

未買機既師兄注意!
自問真係有心有力先好買 (砌/tuen機時間, 有問題諗橋解決, 點都要死掂佢   )
絕對唔係 "有能力砌模型" 就搞到

否則真係儲夠錢買部現成大部(200x200 mm)

砌都係少事, 問題係賣家無比 menu 你,
叫你睇官網同佢個網頁,
但手上 parts 既問題 2 邊都無講
有好多配件都係比錯/比漏, 甚或求其配
我呢2/3個禮拜無邊日訓夠 6 個鐘



如果自問 DIY 能力不足既....
暫時都係睇定D先
原因睇 85#

如果你都係呢間買, 到左貨可以黎呢度點下齊唔齊料, 尤其係螺絲, 可能我剛過新年佢趕出貨, 漏左好多野...
M3 10mm x 12
M3 12mm x 1
脚垫 x 4
XY軸 end stop 線要 2 條 4 線 500mm, 佢比左 1 條 4 線, 1 條 5 線
Z軸 end stop 線要 1 條 4 線 1000mm, 佢比左 1 條 8 線 1000mm
無垫高 PCB 既膠柱 x18,
    (如果用佢比既柱,又變成無左18粒 M3 25mm....)
    (佢另外有"快靶"墊, 但2塊又唔夠厚, 3塊又唔夠數......)
    我將原本既膠垫開半一次解決2個問題
3pin x3 (白色插頭 Hotbad 要駁 control board )
14線 IDF 排線 x1 (LCD contol to display)
2x10pin IDF connector x1(LCD contol)
彩虹線20線 x1 (LCD 要 彩虹線要20線, 佢比左10線我... 要開半黎用 )
M5 膠柱 x2 (exturdur)
M5 絲母 x2 (exturdur)
M6 薄身絲母 x2 (exturdur hotend)
M2 16mm 螺絲+絲母 x2 (LCD display)
M3 22mm 螺絲+絲母 x2 (LCD Control)

根據可靠诮息：勢戒慧笙早積針對以上最新型毒品已經提出警告，
此毒品毒性猛烈，毒性如下：

1.聞者心酸 (聞到人地有3D Pinter,個心就酸痛麻痺)
2.聽者流淚 (聽到人地有3D Pinter,就不自覺流出口水,鼻涕同眼淚)
3.觀者會產生嚴重幻覺 (睇到人地有3D Pinter,屋企突然間又睇到有一部)

綜合病徵如下

a.價值觀改變 (突然間覺得以前好有嘅嘢變得好無用,要揼咗去,以便腾出空間)
b.空間變大 (突然間覺得間房變大,本来無位擺3D Pinter嘅,都突然間擺到)
c.時間變慢 (個腦突然間運行速度加快一倍,令到自已感覺一日有48小時)
b.突然間想變成馴獸師,去馴服一隻强大無比嘅非洲野狗

鄉講正苦亦對此提出呼籲,購買此類毒品必須經家庭財務大臣媽媽桑一郎同意,
及法官妻妻慘厠紙大人批准,在DR.Tiger醫生指導下方可服用,否測會有嚴重後遺症產生.

吸食毒品,遺害無窮,不可一不可再,要向毒品说不!
絕對好奇 發表於 2013-2-24 09:48

pack 箱都得好求其下

下載 (129.09 KB)

2013-2-26 20:15

下載 (125.29 KB)

2013-2-26 20:15

下載 (116.45 KB)

2013-2-26 20:15

下載 (135.25 KB)

2013-2-26 20:15

芝麻開門 (唔怪得換手時咁多響聲......)

下載 (146.87 KB)

2013-2-26 20:15

全相
溫馨提示, 佢應該比多2條皮帶, 呢張相裡面既可以收埋備用(太長...)

下載 (143.05 KB)

2013-2-26 20:15

細盒內容

下載 (148.32 KB)

2013-2-26 20:16

原來包埋呢個

下載 (131.98 KB)

2013-2-26 20:15

大盒內容, Stepper 同網頁張圖好似唔多同... 2大2細....
溫馨提示, 左下角大包裡面有2條皮帶
X軸要用 2M-460
Y軸要用 B265MXL

下載 (149.4 KB)

2013-2-26 20:15

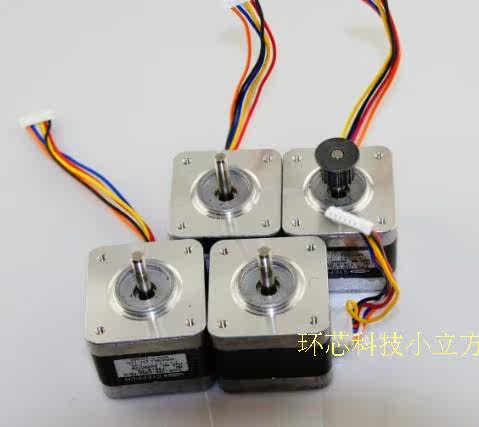

佢張圖4個一樣大...


PCB
Heatbed

下載 (136.68 KB)

2013-2-27 23:36

藍色貼要唔要甩呢

下載 (120.16 KB)

2013-2-27 23:36

反轉睇睇

下載 (110.19 KB)

2013-2-27 23:36

XYZ End...一塊過, 未開件開板就試過, 咁既情況就咁用手分開有無危險呢 ....

下載 (119.57 KB)

2013-2-27 23:36

Axis Controller x4

下載 (144.84 KB)

2013-2-27 23:36

Motherboard

下載 (139.75 KB)

2013-2-27 23:36

Arduino Mega

下載 (133.06 KB)

2013-2-27 23:36

Extruder Controller

下載 (147.59 KB)

2013-2-27 23:36

LCD 套件

下載 (146.82 KB)

2013-2-27 23:36

但未有說明書/裝配圖, 無從入手
搵個賣家問下先

賣家都係叫我自己去 makerbot 搵
有興趣既可以 download 黎睇下, 9x mb down左大半個鐘...佢個網速真係好慢
MakerBot™ Thing-O-Matic™ Build Instructions for Educators

其他 DOCUMENTATION 係呢度
http://www.makerbot.com/support/thingomatic/documentation

問題集:
1) 送既工具係無要用既六角頭
2) extruder 佢自己 print, 不過好似唔多啱位, 無彈弓送 (可能佢睇人地係用回尾夾條鐵掛...)
3) extruder 絲母, 官網係2粒 M6 薄身, 但佢比2粒厚既我... 最後我只係上實近噴咀既一粒, 另一粒頂住上面舊膠
4) 套件無包 Safety Cutoff Kit, 有無問題呢... 會唔會火燭
      賣家回覆

            我 (14:19:22):
            參照官網說明, 有一個 Safety Cutoff Kit 不在套件內, 有要DIY一個嗎?
            8696556kaica (14:19:57):
            那个不需要的

5) Y軸木孔太大, 完全逼唔實, 個別問題, Offer 個部正常

下載 (90.05 KB)

2013-2-28 08:25

6) Stepper 螺絲搵極都只有一粒 M3 10mm, 12mm 要自己去配

下載 (91.54 KB)

2013-2-28 08:25

7) 照官網教學, 原來有 D 3mm 空心膠管墊起 PCB, 佢改用3塊1mm垫片
8) 無膠脚墊
9) XY軸 end stop 線要 2 條 4 線 500mm, 佢比左 1 條 4 線, 1 條 5 線
10) Z軸 end stop 線要 1 條 4 線 1000mm, 佢比左 1 條 8 線 1000mm
11) 無垫高 PCB 既膠柱 x18, (如果用佢比既柱,又變成無左18粒 M3 25mm....) 我將本既膠垫開半一次解決2個問題
12) Hotbad 無接線圖, 官網係 5 pin 線, 呢 set 佢改做 2 個白色 4PIN 用粗線 ,
13) Hotbad 要 3 pin 白色插頭駁 control board 又無比, 但比多左一個 4 pin, 我自己 cut 成 3pin照用
14) LCD 要 14線薄排線又係無
15) LCD 要 IDF 2pin 頭一對
16) LCD 要 彩虹線要20線, 佢比左10線我
17) LCD 無按鈕膠

dtom

Day 1 (26/02/2013)

原來有呢件野

下載 (86.18 KB)

2013-2-27 08:56

裝左上個 extruder
同 thingiverse o個d唔同,左右倒轉
彈弓係自己 cut 支原子筆

下載 (62.59 KB)

2013-2-27 08:56

右邊唔知係畫/印錯定係我唔識攪, bearing 唔啱裝( 定又其實係要自己配 )

下載 (95.74 KB)

2013-2-27 08:56

第一晚結果

下載 (72.17 KB)

2013-2-27 09:18

Day 2 (28/02/2013)
軸心
好多膠紙跡

下載 (106.14 KB)

2013-3-1 01:29

下載 (105.26 KB)

2013-3-1 01:29

WD40+活塞運動後

下載 (107.16 KB)

2013-3-1 01:29

攪左成晚終於完成 X 軸
溫馨提示, 佢應該比多2條皮帶
X軸要用 2M-460
Y軸要用 B265MXL

下載 (112.76 KB)

2013-3-1 01:29

下載 (107.75 KB)

2013-3-1 01:29

興致勃勃! 砌埋個箱先訓

下載 (113.93 KB)

2013-3-1 01:29

歸位 !

下載 (118.26 KB)

2013-3-1 01:29

釘蓋!  .... 面之真

下載 (100.63 KB)

2013-3-1 01:29

唔好似為攪掂, 假像黎架 Y 軸杯士太鬆! 未解決!!
Y軸順暢度都可以, 手指尾都推得到
X軸就太實, 唔知可以點攪... 磨大D杯士?!

訓喇~ 太坐奪命追魂吼叫中~~ 逃~~~


Day 3 (01/03/2013)
早睡早起身體好! 尋晚 2 點訓今朝 6 點幾就醒晒,上幾塊 pcb 先
又係螺絲問題, M3 16mm 又係唔夠長...
山不轉路轉... 1開2

下載 (87.99 KB)

2013-3-1 07:50

路不轉人轉
1條唔夠長咩... 2條....

下載 (104.04 KB)

2013-3-1 07:50

放工返屋企就開始頭痕
接線唔夠,只有4色, 攪到有 D 唔係跟顏色

下載 (135.46 KB)

2013-3-1 23:54

盡量跟色駁 stepper 先啦

下載 (105.52 KB)

2013-3-1 23:54

其實線剛好夠插 Hotbad (未知點駁...有字就插...)

下載 (110.96 KB)

2013-3-1 23:54

4 PIN... Hotbad sensor

下載 (98.11 KB)

2013-3-3 00:03

Cut 成 3 Pin

下載 (139.76 KB)

2013-3-2 23:46

駁線 (問返賣家原來只要呢5條)

下載 (104.58 KB)

2013-3-3 00:04

Day 4 (26/02/2013)
又漏野

下載 (70.34 KB)

2013-3-2 23:46

裝埋Z軸同 Extruder
Z軸最低

下載 (108.35 KB)

2013-3-2 23:46

下載 (112.8 KB)

2013-3-2 23:46

Z軸最高

下載 (112.07 KB)

2013-3-2 23:46

下載 (119.63 KB)

2013-3-2 23:46

X軸最右,Y軸最前

下載 (121.07 KB)

2013-3-2 23:46

X軸最左 (發現條線唔夠長喇, 遲 D 要改走左邊)

下載 (120.98 KB)

2013-3-2 23:46

Y軸最後

下載 (115.95 KB)

2013-3-2 23:46

Y軸最後仲有 11mm 多... 我個 endstop 係咪要改前D呢

下載 (111.34 KB)

2013-3-2 23:46

Day 5 (04/03/2013)

下載 (23.87 KB)

2013-3-4 08:38

下載 (74.05 KB)

2013-3-4 08:38

下載 (114.33 KB)

2013-3-4 08:38

下載 (148.82 KB)

2013-3-4 08:38

下載 (131.83 KB)

2013-3-4 08:38

Day 6 (05/03/2013)
整埋 LCD 先

手功差D, 請勿見怪

下載 (75.34 KB)

2013-3-6 14:00

無排線,改用彩虹線先

下載 (122.17 KB)

2013-3-6 14:00

著機, 但無字

下載 (123.2 KB)

2013-3-6 14:00

原來 backlight 唔夠光

下載 (124.84 KB)

2013-3-6 14:00

裝埋軟件開始試 print !

下載 (117.38 KB)

2013-3-6 14:00

意外又發生喇,
發現 hotend 甩左, 諗住上返實點知整爛埋...
試下換普通電腦溫度機箱探頭 ...

下載 (115.13 KB)

2013-3-6 14:00

普通探頭係呢度顯示.....


剛剛記得仲有 spare 250 度探頭

下載 (68.81 KB)

2013-3-6 14:00

改用 spare 250度探頭正常晒

下載 (104.27 KB)

2013-3-6 14:00

用手加力 print 下, 第2次出料

下載 (119.21 KB)

2013-3-6 14:00

第2次出料近鏡

下載 (70.39 KB)

2013-3-6 14:00

師兄話彈弓似乎唔夠力, 改用一件回尾夾鐡, 再試多次

下載 (113.14 KB)

2013-3-6 14:00

失敗 3 兄弟

下載 (120.89 KB)

2013-3-6 14:00

N 次後, 終於似D樣.jpg

下載 (64.23 KB)

2013-3-6 14:36


下載 (72.49 KB)

2013-3-6 14:36

Day 7 (06/03/2013)
換 kapton 再較過 4 角試 print

正面(1)

下載 (72.64 KB)

2013-3-6 14:36

右邊(2)

下載 (71.91 KB)

2013-3-6 14:36

後面(3)

下載 (68.09 KB)

2013-3-6 14:36

左面(4)

下載 (67.49 KB)

2013-3-6 14:36

試下改setting, raft 都係斷, 似乎仲未夠力, 再加回尾夾鐡?! 會唔會爆呢

下載 (105.76 KB)

2013-3-6 14:36

dtom

首先當然要裝軟件
呢度有齊你要既野
1) python - http://www.python.org/getit/releases/3.3.0/
2) psyco - https://pypi.python.org/pypi/psyco/1.6
3) ReplicatorG - http://replicat.org/download

ReplicatorG  - 設定 (睇 0:15 至 1:04 )
http://youtu.be/gg8CgB9Dl0c

調較平台高度 (1:03 開始睇)
雖然唔係呢部機, 但都係相同方法
http://youtu.be/m4Odom-XyBk

設定原點
Calibrating Gcode in ReplicatorG (http://youtu.be/yVqailfanAU)

校準 (我都未攪掂, 比住條 Link 你摸下)
http://reprap.org/wiki/Calibration#Calibration_processes


轉述 ma_hty 教我既野 :
download 呢 D 野
http://www.thingiverse.com/thing:52946

Print 0.5mm thin wall
噴頭用 0.4mm 既話,print 出黎誤差應該要少於 0.01(即係 0.41, 所以要用電子卡尺 )
增加  Dimension/Filament Packing Density (ratio), thin wall 變薄

1. ***************************

2. 最好唔好直接改 profiles,

3. 用 Duplicate 然後先至改,

4. 因為改完 save 個時好易 halt,

5. 一 halt 除時寫花左 profile,

6. gen gcode  會錯晒

7. ***************************

複製代碼

New Fliament Packing Density (radio) = Old Fliament PackingDensity (radio) * expected size / measured size
改完要再測試多一次睇下仲要唔要再 tuen


XY 軸可以 print 20mm 盒仔試
如果比例唔啱, 可以改 machine profile 既 stepspermm (記得 backup 左先)
位置: replicatorg\machines\(machine name).xml

stepspermm = (old stepspermm) * (expected size-nozzle size) / (measured size - nozzle size)

============================================================
PLA 膠料受潮
呢 2 日 Print 野成日卡料, 原來唔係剩係我出事

下載 (58.04 KB)

2013-3-21 13:52

下載 (59.55 KB)

2013-3-21 13:53

下載 (63.05 KB)

2013-3-21 13:53

下載 (67.15 KB)

2013-3-21 13:53

下載 (70.92 KB)

2013-3-21 13:53

最後既絕招
高溫打印.... 平時只要175度......

下載 (52.09 KB)

2013-3-21 13:52

終於 print 到喇

下載 (76.25 KB)

2013-3-21 13:52

加把風扇
因為 PLA 易受熱, 未到噴咀就溶, 用咁高溫更容易塞咀,加把風扇降低塞咀機會

下載 (98.59 KB)

2013-3-21 13:52

幾經辛苦,終於Print到咁高

下載 (99.21 KB)

2013-3-21 13:52

下載 (67.98 KB)

2013-3-21 13:52

但其實中間都卡膠 5 次,中間最深痕就係去小個便......

下載 (48.24 KB)

2013-3-21 13:52

一直望住佢 Print 左 2 個鐘...

下載 (94.13 KB)

2013-3-21 13:52

=======================================================
LCD 有 D 字移左位

下載 (58.02 KB)

2013-3-21 14:25

後來問到, 應該係閂電腦前無拔走 USB 線
攪亂左 LCD setting, 係呢度改返

下載 (118.02 KB)

2013-3-21 14:25

20x4 係錯, 應該改返做 16x4 ,

下載 (141.85 KB)

2013-3-21 14:25

再按右下角既[Comment Change]
完成後再按機上既 reset 制就正常喇

dtom

本來想換直線軸承,
但呢部機係用公制 (LMB6UU) 淘寶價都 3X 一粒
英制 (LM10UU) 可以套到入光軸, 但外徑太大入唔到木架

thingiverse 搵到 X 軸改用 bearing

下載 (55.3 KB)

2013-3-21 13:27

下載 (49.58 KB)

2013-3-21 13:27

下載 (77.11 KB)

2013-3-21 13:27

以前 X 軸緊緊地, 依家好好多, 雖然未至於唔用力都推得動, 但已經用好細力就得

尋日買既補品

下載 (99.95 KB)

2013-3-10 11:11

準備開孔
火牛無孔, 長開怕佢有事, 都係開返個孔好似好 D

下載 (128.63 KB)

2013-3-10 11:11

開孔完成
無即梳,鑽孔+線鋸

下載 (99.75 KB)

2013-3-10 11:12

閂蓋
都係歪左, 手工真差

下載 (83.35 KB)

2013-3-10 11:11

加燈
因為部機放係牆角, 無乜光, 自己睇都辛苦
個 CAM 仲成日時光時暗, 都係加返燈好喇
閂燈

下載 (118.77 KB)

2013-3-10 11:11

燈制 (今個月又赤字... 未買包圍, 用住紙板先...  )

下載 (90.81 KB)

2013-3-10 11:11

著燈

下載 (95.93 KB)

2013-3-10 11:11

平台 4 角改彈弓
學 Replicator 咁加彈弓, 真係比原先上下螺線好較 4 角

下載 (106.1 KB)

2013-3-10 11:11

Y idler 改裝

下載 (43.53 KB)

2013-7-20 12:18

多謝收看

dtom

成品展示
cam mount

下載 (49.17 KB)

2013-3-12 12:09

下載 (46.22 KB)

2013-3-12 12:09

下載 (64.3 KB)

2013-3-12 12:09

下載 (48.8 KB)

2013-3-12 12:09

extruder_parts

下載 (117.95 KB)

2013-3-13 12:28

下載 (73.41 KB)

2013-3-13 12:28

下載 (71.65 KB)

2013-3-13 12:28

下載 (59.34 KB)

2013-3-13 12:28

PlugTest

下載 (53.19 KB)

2013-3-13 12:28

filament spool

下載 (77.14 KB)

2013-3-13 12:28

下載 (48.7 KB)

2013-3-13 12:28

下載 (65.81 KB)

2013-3-13 12:28

試驗品展示

下載 (64.38 KB)

2013-3-12 12:09

下載 (63.53 KB)

2013-3-12 12:09

4 格印仔盒

下載 (55.86 KB)

2013-3-12 12:09

32 格印仔盒

下載 (81 KB)

2013-3-12 12:09

3軸測試

下載 (109.48 KB)

2013-3-12 12:09

下載 (61.85 KB)

2013-3-12 12:09

圓形凹凸

下載 (53.78 KB)

2013-3-12 12:09

下載 (43.15 KB)

2013-3-12 12:09

失敗品展示

下載 (80.08 KB)

2013-3-12 12:09

下載 (67.02 KB)

2013-3-12 12:09

下載 (55.82 KB)

2013-3-12 12:09

gorto

砌積木，包得好求其，有無嘢爛？

dtom

砌積木，包得好求其，有無嘢爛？
gorto 發表於 2013-2-26 20:41

暫未發覺
