作者: tompkyou 時間: 2021-5-11 17:27 標題: AMD Zen3 PBO分享
本帖最後由 tompkyou 於 2021-5-11 18:31 編輯
AMD Zen3 定頻教學Post：
https://www.hkepc.com/forum/view ... &extra=page%3D1
PBO簡單原理：
提升非Full load時某幾個核心頻率，同時利用輪班制工作制度，例如核心1高頻工作左30秒，CPU就會叫佢停工，休息一陣；然後輪到核心4上場，進行高頻工作。
因為要快速地不停調節各核心頻率的工作狀態，所以相對地CPU以高壓(約1.45V)來維持轉換效率。
PBO優點：
進行低負載任務時(例如gaming)更容易低提升某幾個核心頻率，從而提升遊戲時候的FPS(實際效果取決於遊戲類型)。
PBO缺點：
由於需要高壓進行調節不同核心之間的頻率轉換，所以功耗無可避免地提高，發熱量會大幅提高。
如果散熱環境(室溫,機箱氣流流通,散熱效率等)不理想，CPU就不能令單一核心大幅提高頻率，例如冬天某幾個核心可以經常維持係5Ghz，去到夏天天氣熱左之後相同設定只能維持係4.9Ghz甚至更低。
作者: tompkyou 時間: 2021-5-11 17:27
本帖最後由 tompkyou 於 2021-5-11 18:16 編輯
Bios開啟PBO流程：
(MSI底板，其他牌子PBO位置名稱大同小異)
1. 開機後按Del鍵進入Bios，按F7進入進階模式。

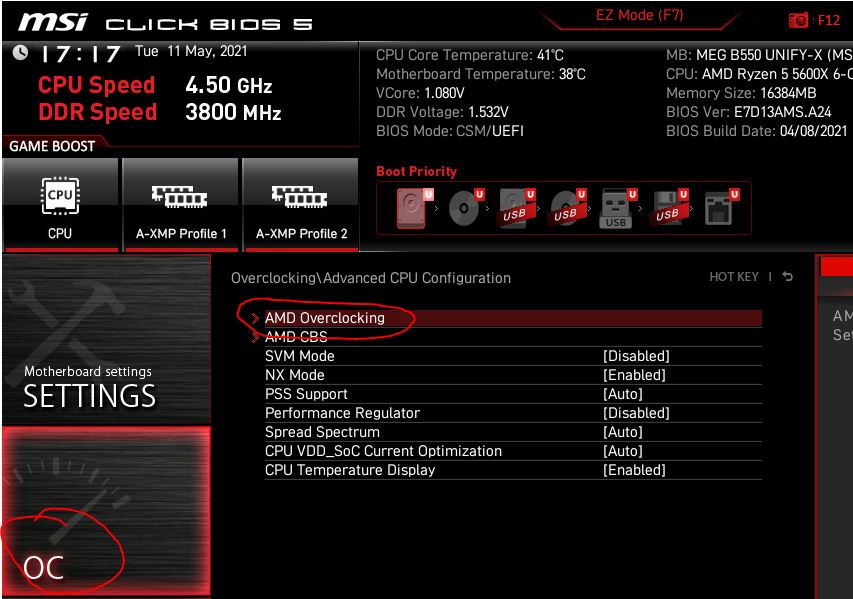

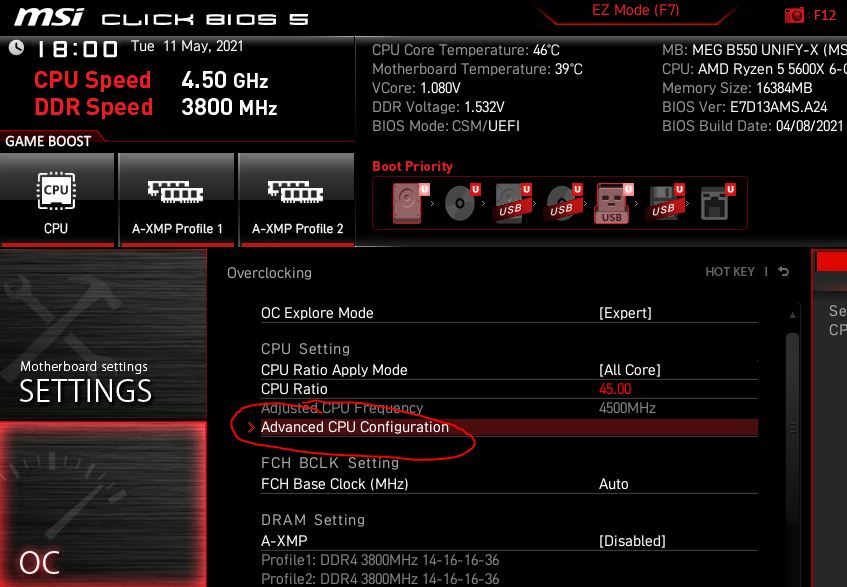

2. 在OC區域中，找到Advanced CPU Configuration，進入後找出AMD Overclocking。

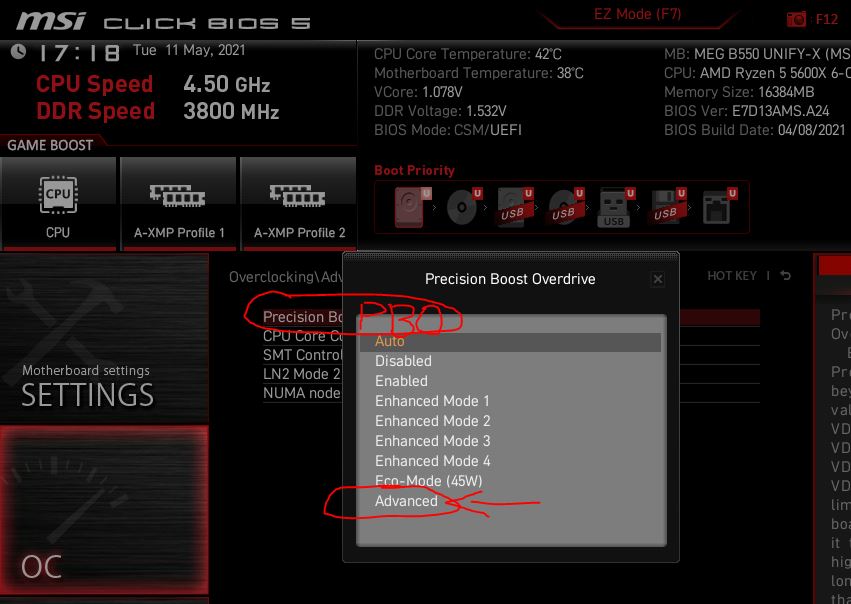

3. 選擇Precision Boost Overclocking(PBO)，選擇Advance。
4. 設定PBO參數。

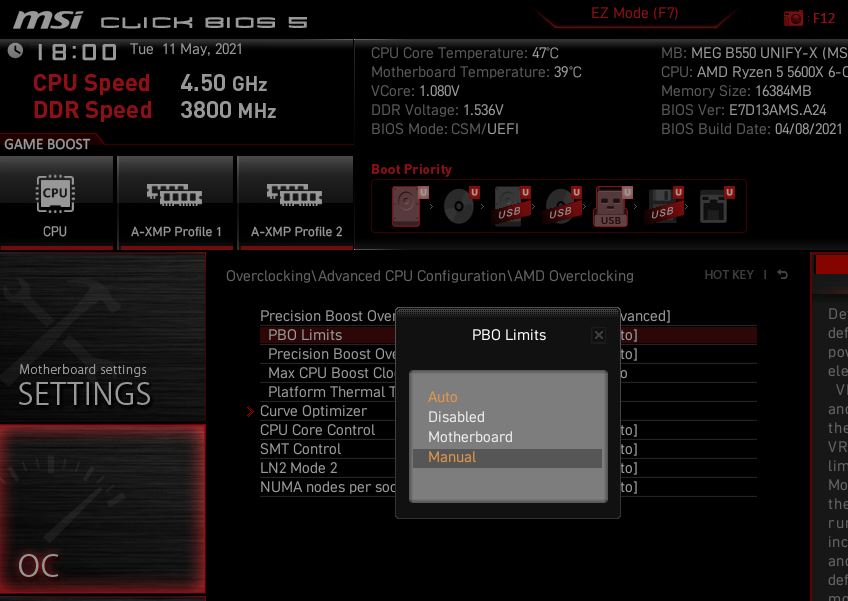

4.0 PBO limit-->Manual
4.0.1 PPT(功耗墻)，睇你想設置幾多Watt做上限，太低會影響CPU頻率。
4.0.2 TDC(電流)，與功耗掛鉤。

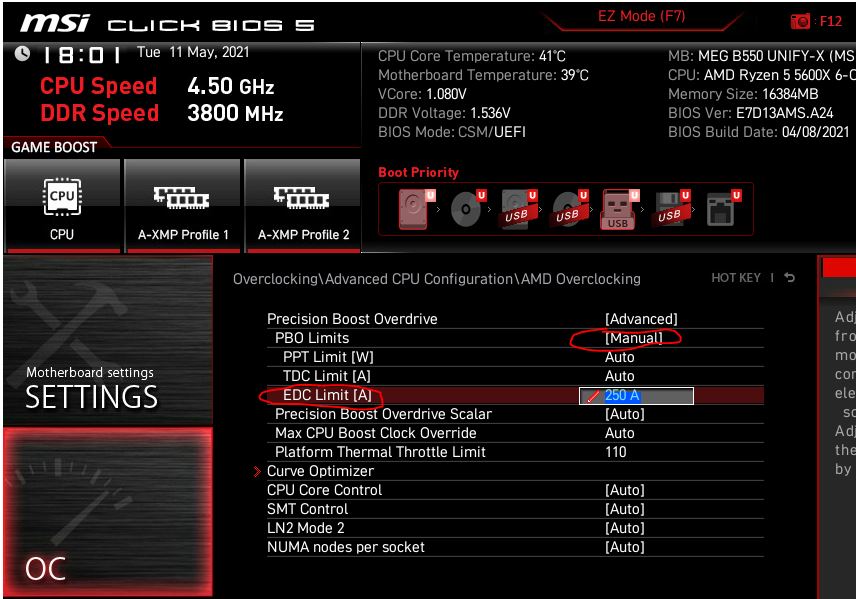

4.0.3 EDC，呢個參數比較重要，設置太低會影響內存L3緩存速度。建議設置250-300。

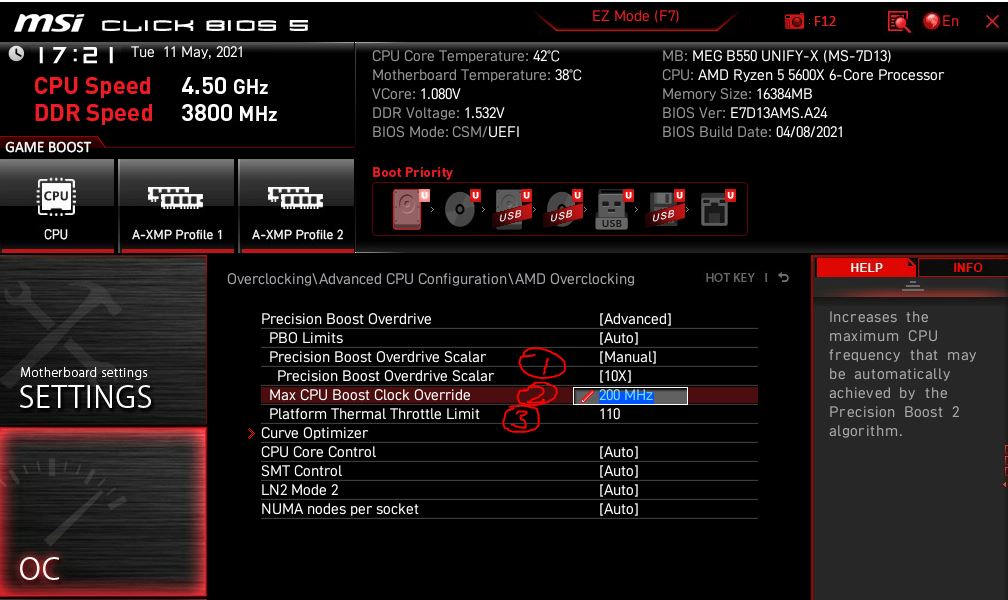

4.1 PBO scalar-->Manual-->10X (auto都Ok)，無仔細研究呢個係咩用途，我自己set 10X。
4.2 Max CPU Boost Clock Override-->0-200Mhz (取決於CPU體質和散熱環境) (agesa1200以前版本可以最多 +500Mhz)
4.3 溫度墻，顧名思義CPU去到某一個溫度就會降頻，自行決定Set幾多。

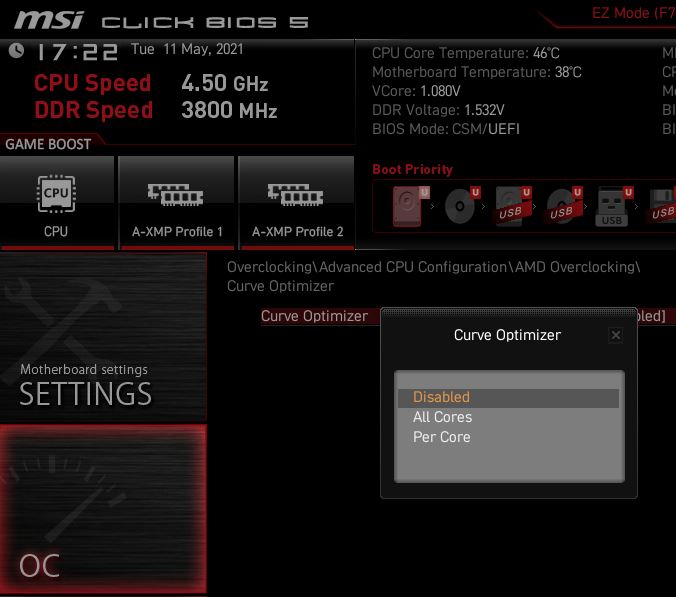

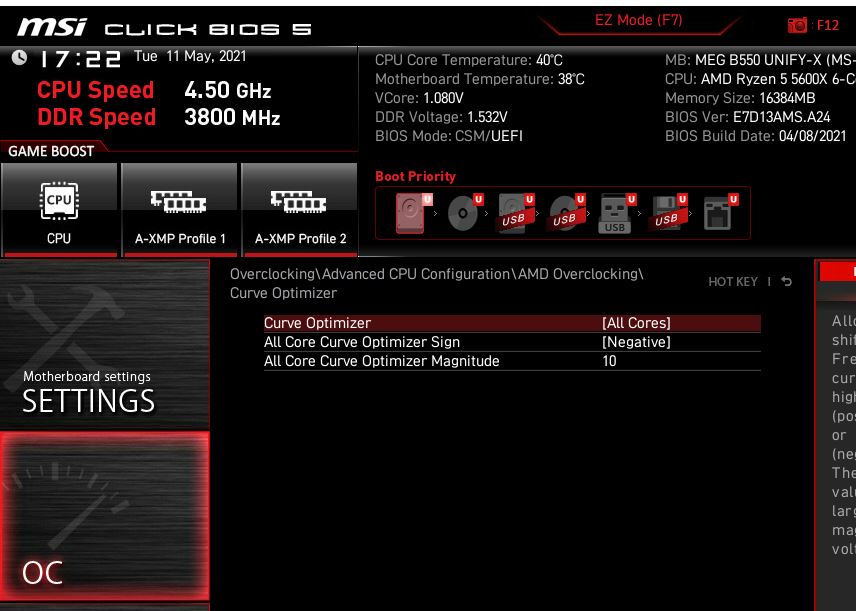

5. Curve Optimizer (CO) 電壓調整
方法一：
選擇all core，所有核心同時調整電壓(±30)，可以選擇增壓(positive)或減壓(negative)；加壓減壓取決於CPU體質及散熱環境，自行摸索。
方法二：
選擇per core，為每個核心各自調教合適的CO值。
調教方法此Post暫不討論，比較複雜。
把以上的參數都設定好後就可以save入windows。
圖片附件: 1.JPG (2021-5-11 17:32, 93.8 KB) / 下載次數 294https://h1.hkepc.com/forum/attachment.php?aid=2262964&k=ada5899dca80dfb70c81ad34a56c749b&t=1781449258&sid=zJARoJoo17
圖片附件: 2.JPG (2021-5-11 17:34, 75.43 KB) / 下載次數 290https://h1.hkepc.com/forum/attachment.php?aid=2262965&k=69aeffbc1c8dafa0fcce5c5b43927cf2&t=1781449258&sid=zJARoJoo17
圖片附件: 3.JPG (2021-5-11 17:43, 109.85 KB) / 下載次數 279https://h1.hkepc.com/forum/attachment.php?aid=2262968&k=533447bc2e65b2750290f776cd792c2d&t=1781449258&sid=zJARoJoo17
圖片附件: 4.JPG (2021-5-11 17:52, 56.41 KB) / 下載次數 282https://h1.hkepc.com/forum/attachment.php?aid=2262969&k=a15997fb8b04a4740b36fef680e6c21b&t=1781449258&sid=zJARoJoo17
圖片附件: 5.JPG (2021-5-11 17:52, 86.21 KB) / 下載次數 277https://h1.hkepc.com/forum/attachment.php?aid=2262970&k=04848e7bb32faaf9c91f65158b1582aa&t=1781449258&sid=zJARoJoo17
圖片附件: 6.JPG (2021-5-11 18:06, 90.85 KB) / 下載次數 324https://h1.hkepc.com/forum/attachment.php?aid=2262971&k=470aed4c745eac51fd4461d1bf73d03e&t=1781449258&sid=zJARoJoo17
圖片附件: 7.JPG (2021-5-11 18:15, 77.72 KB) / 下載次數 257https://h1.hkepc.com/forum/attachment.php?aid=2262973&k=0d300d6fee87f2a3699911e4c46d3bbb&t=1781449258&sid=zJARoJoo17
圖片附件: 8.JPG (2021-5-11 18:15, 103.72 KB) / 下載次數 261https://h1.hkepc.com/forum/attachment.php?aid=2262974&k=3a20919c08ad769d576c0a80229b4577&t=1781449258&sid=zJARoJoo17
作者: tompkyou 時間: 2021-5-11 17:27
本帖最後由 tompkyou 於 2021-5-11 18:30 編輯
簡單測試結果：

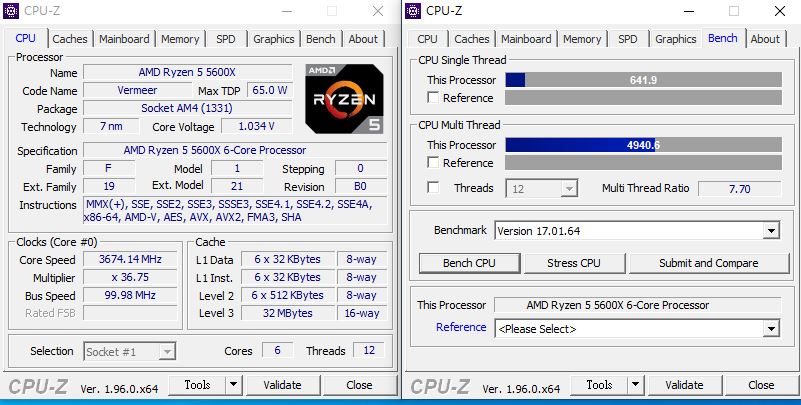

5600x 全auto CPUz跑分

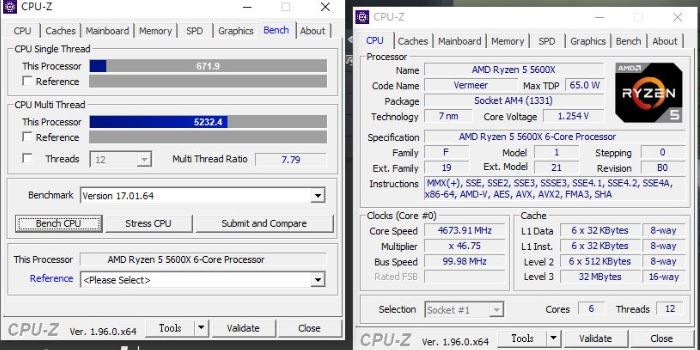

5600x PBO +200mhz Curve all core -30 CPUz 跑分
CPUz單核跑分提高約30分。
多核分數提升約300分。
PBO+200Mhz Curve-30 CPUz跑分非常接近全核4.8跑分！
圖片附件: auto cpuz.JPG (2021-5-11 18:19, 91.98 KB) / 下載次數 268https://h1.hkepc.com/forum/attachment.php?aid=2262976&k=80d91ce0f86f053d696c1ed15395496c&t=1781449258&sid=zJARoJoo17
圖片附件: 9.JPG (2021-5-11 18:21, 69.32 KB) / 下載次數 258https://h1.hkepc.com/forum/attachment.php?aid=2262977&k=c5be411324cb28f85f8f334ddd3f6260&t=1781449258&sid=zJARoJoo17
作者: tompkyou 時間: 2021-5-11 18:27
本帖最後由 tompkyou 於 2021-5-11 18:32 編輯
多謝收看，以上為最簡單的教程。由於每粒CPU體質不一樣，散熱環境亦不一樣，所以具體參數要自己慢慢去摸索，過程中有好大機會死機黑mon reboot。
設置過程中有問題歡迎提問交流~~enjoy PBO
下期有機會繼續分享AMD第三種超頻工具 CTR。
作者: kit132 時間: 2021-5-11 20:45
留名今晚試下C8DH+5950x
作者: tompkyou 時間: 2021-5-11 21:07
留名今晚試下C8DH+5950x
kit132 發表於 2021-5-11 20:45
雙CCD最好玩係 CTR，可以玩到好癲
作者: manhoi 時間: 2021-5-11 21:36
想睇CTR 2.1
唔係好識玩
作者: tompkyou 時間: 2021-5-11 21:51
回覆 7# manhoi
有機會先update，呢度好似無乜ching有興趣AMD超頻
作者: kitme 時間: 2021-5-11 23:00
多謝CHING 既分享
相對就咁加大時脈同俾多俾少D電,PBO好似較複雜
作者: tompkyou 時間: 2021-5-11 23:05
回覆 9# kitme
雖然複雜左，但係單核頻率可以做到更高，對gaming提升都幾明顯。
作者: hkfriends 時間: 2021-5-12 15:03
ROG 板上左PBO2 9500x只上到4.5G
作者: tompkyou 時間: 2021-5-12 15:17
回覆 11# hkfriends
5900x兩個CCD建議用CTR比較好玩。
作者: crackong 時間: 2021-5-12 17:05
提示: 作者被禁止或刪除 內容自動屏蔽
作者: a189252158 時間: 2021-5-12 17:54
想問下其實開左PBO但關CPB (Core Performance Boost)會唔會廢咗PBO?
作者: kit132 時間: 2021-5-12 18:52
回覆 6# tompkyou
用緊linux，冇CTR
作者: tompkyou 時間: 2021-5-12 18:56
想問下其實開左PBO但關CPB (Core Performance Boost)會唔會廢咗PBO?
a189252158 發表於 2021-5-12 17:54
好似會，點解要disable
作者: a189252158 時間: 2021-5-12 19:52
回覆 16# tompkyou
因為開咗CPB會自動超到1.4V電壓 有啲熱
新手唔識超
作者: tompkyou 時間: 2021-5-12 19:58
回覆 tompkyou
因為開咗CPB會自動超到1.4V電壓 有啲熱
新手唔識超 ...
a189252158 發表於 2021-5-12 19:52
我咪寫左 pbo 1.4v以上係好正常既事。有講埋原因的。
怕熱可以考慮定頻。可以參考番上一個 post
作者: a189252158 時間: 2021-5-12 20:13
Thanks我參考下
作者: evga56 時間: 2021-5-20 14:09
唔知點解我粒5900X開curve optimizer 之後嘅idle/light load stability 對散熱溫度好敏感，同樣negative 數（e.g. core 10 -20）響有開冷氣嘅時候好穩定，一閂冷氣水溫升返之後就突然狂crash，連開機入event viewer check WHEA都未必頂到，改去-5先stable，連續幾日開閂冷氣試都有依個情況（除非只係咁啱得咁橋）。
有冇人有差唔多嘅經驗？
作者: Tiki360 時間: 2021-5-20 15:44
本帖最後由 Tiki360 於 2021-5-20 15:47 編輯
我個人就唔係好鍾意 CTR
如果我咩都唔做
佢會話我果粒係bronze sample
如果我開大個散熱
佢會話我果粒係sil ...
crackong 發表於 2021-5-12 17:05
用CTR未必用佢個test,我只用個hybrid oc.我自己粒5800X set P0 60% workload時 行4.75Ghz 1.25v 同 P1 1%workload 行3.0Ghz 0.9v，整體溫度少左10度
BTW今晚試埋CTR2.1
via HKEPC IR Pro 3.6.1 - iOS(3.0.0)
作者: marcochl 時間: 2021-5-20 17:46
回覆 20# evga56
因為呢....light load 係會boost 盡, 呢個時候對電壓同溫度都極之敏感
我最後方法係唔玩CO, 用CTR + LLC level + offset+ 電咁就穩
作者: longtimenoc 時間: 2021-5-20 21:20
CTR 2.1個hybrid oc 真係超好用！！
作者: iceivanchan 時間: 2021-5-21 11:54
回覆 21# Tiki360
咁樣用好似同CTR本身既作用倒轉左@@
作者: evga56 時間: 2021-5-21 15:33
回覆 22# marcochl
Per Core curve optimizer真係玩到怕，依家all core減少少之後加開CTR 2.1 P1 P2 so far so good
作者: manhoi 時間: 2021-5-23 18:26
我用CTR2.1 RC5 用ryzen 3600
開左PX PROFILE set 1.35v 行4.4ghz
我見到佢真係有兩個核可以去到4.4ghz 但係我行單核測試軟件e.g cpuz佢跑單核果時的確係開到PX PROFILE 但係cpuz唔係loading緊4.4ghz果兩粒核 搞到效能好低
究竟我可以點搞?
