標題: AMD Ryzen 少少的超頻心得. [打印本頁]

---

作者: MirageKnight    時間: 2017-5-12 21:59     標題: AMD Ryzen 少少的超頻心得.

本帖最後由 MirageKnight 於 2017-5-21 18:31 編輯

唔少人買了AMD的Ryzen都係用BIOS自動來超頻便算數.本地玩手動的討論很少.也有不少人的RAM超唔到, 明明3200Mhz 但係一過2400就過唔到POST.所以我寫幾段野分享下AMD Ryzen 超頻心得. 如果有高手發現有錯. 請指出錯處.

玩開Intel OC的朋友. 對住個AMD BIOS內的東西. 可能有點無所適從. 因為有唔少分別. 加上每間板廠的用語不同. 我用ASUS C6H的. 用詞好可能同你的板唔同. 但應該出入唔大. 我係咁意講下幾個在手動超頻要知的設定名稱.

1. CPU_VCore - 手動超頻時設定時. CPU的Voltage.
2. VDDSOC - Memory Controller, PCIE BUS同其它非CPU CORES的電壓.
3. DRAM_Voltage - DRAM 的電壓.
4. 1.8V PPL/VDDP_18  基頻電路的電壓.
5. 1.05 SB Voltage - 南橋電壓.
6. VDDP 同樣叧一個基頻電路的電壓.
7. VTTDDR Voltage - DRAM 用來偵察訉號用電壓.
8. VPP_MEM - 無記錯係DRAM 用來locate memory block用.
9. DRAM VBoot Voltage - POST 時RAM運行電壓.
10. ProcODT - AMD話係Memory Controller同RAM 之間通訊電路之間的電阻數. 對RAM speed設定有一定的影響.
11. Fail_CNT - AMD話係POST 時Training/Test RAM loop幾多次的數.




夠了吧? 講咗一堆你同我都唔知係乜的東西. 以下就講下我對依堆野的設定心得.

CPU_VCore - 講到明係你想粒CPU行幾多Voltage. 只可以講風冷同水冷唔建議高過1.45V. AMD D CPU 好似一過1.4V便將加落的電壓變成熱量. 好誇張.

VDDSOC - 每一粒CPU都唔同. 基本係0.9V左右. 但個人建議1.1V ~ 1.2V 對RAM行高頻大有幫助. 某D牌子/RAM chip 要到1.15V ~ 1.2V 先到2667 以上. AMD唔建議高過1.24V. 話會開始縮或開始出錯. (更新. 如用有1.0.06AGESA bios. 不用更電壓了. 對RAM行高頻沒有幫助. 本身對超CPU沒有幫助. 行回1V或default便行, 但有hynix RAM chip用戶回饋, 要set 上1.15V才能boot機. 看來自己試出最stable的數值).

DRAM Voltage - 1.2 ~ 1.5V. 我個4條行1.35V就得. AMD係佢搞個D OC Event 講DDR4在1.5V以下都安全. 我就唔建議高個1.45V. 特別係新出個D 低Volage RAM chips.

1.8VPPL/VDDP_18 - 唔超基頻, 唔玩N2的你. 一定要手動做1.8 ~ 1.85V.因為唔會對超倍頻有任何幫助. 只係對玩超基頻過110Mhz 以上的玩家有幫助. 加上這個設定十分邪惡. Set Auto時超倍頻. 會自動同你加高過1.9V. 我超到4G時. 同我自動上到2.0XV. 咁CPU便會開始發出巨熱( prime95 110C+!!!). 這可能係C6H的bug. 其它板可能唔會咁. 但都係建議set做1.8 ~ 1.85之間. 低過1.8V好大機會過唔到POST.

1.05 - SB Voltage - 對超頻無任何幫助. default/auto/1.05V 就得.

VDDP - 這個應該是CPU基頻運作電壓. default 係0.9V. 如果DRAM想行高頻. AMD建議行1.1V. 但唔好高過1.24V. 又會縮.

VTTDDR - default 係 DRAM Voltage的一半. 但個人建議比 DRAM Voltage一半的電壓高少少對行高頻有幫助.

VPP_MEM - DDR4 default 應該係2.5V. 依個可以唔使理. 但試到無野試時, 可以試依個. 2.0 ~ 2.9V 我都試過. 對我無實際影響.

ProcODT - 市面大部份RAM行一對時. 都係 40ohm ~ 60ohm 之間.但外國有forum用海盜船 RAM set 80ohm 先行到3200Mhz. 如果行4條RAM. ASUS D 人建議試30 ~ 40ohm. 如果個設定OK. boot 機成功會save. Boot Fail 會自動變auto.

Fail_CNT - default 1. 除非你想POST時試多幾次RAM TEST先boot機.唔係唔好set.

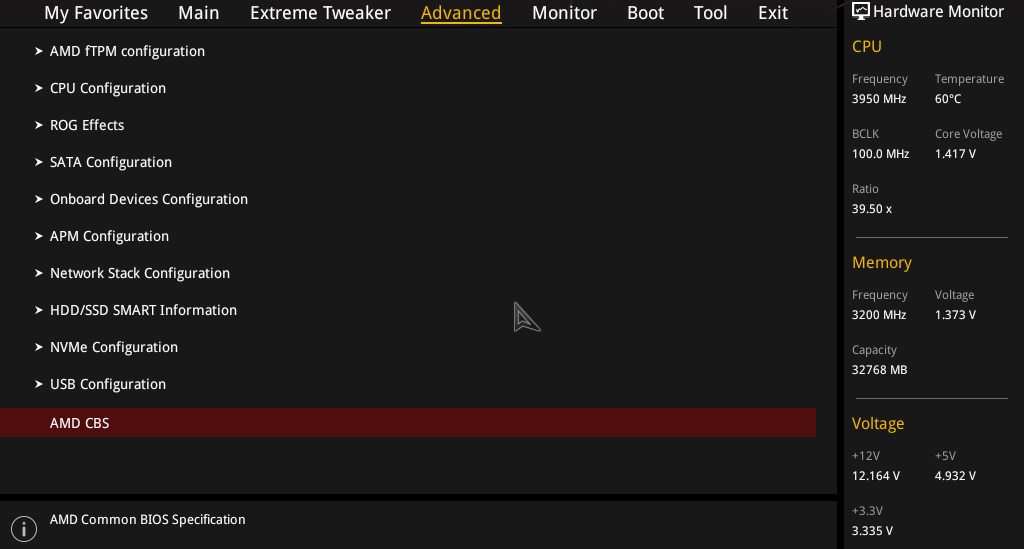

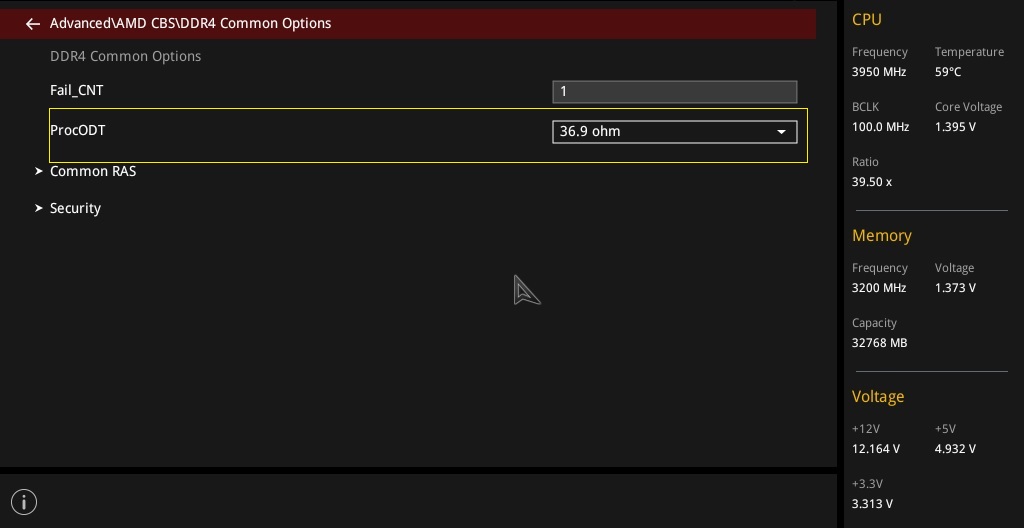

* ProcODT 多數在Adanced tab 的 AMD CBS menu內的 Zen Common Option 的 UMC Common Option內.





我部機的config和設定.

Ryzne 7 1800X
ASUS ROGH C6H
G.Skill Triend RGB 3200C14 8GB X 4

BISO setting

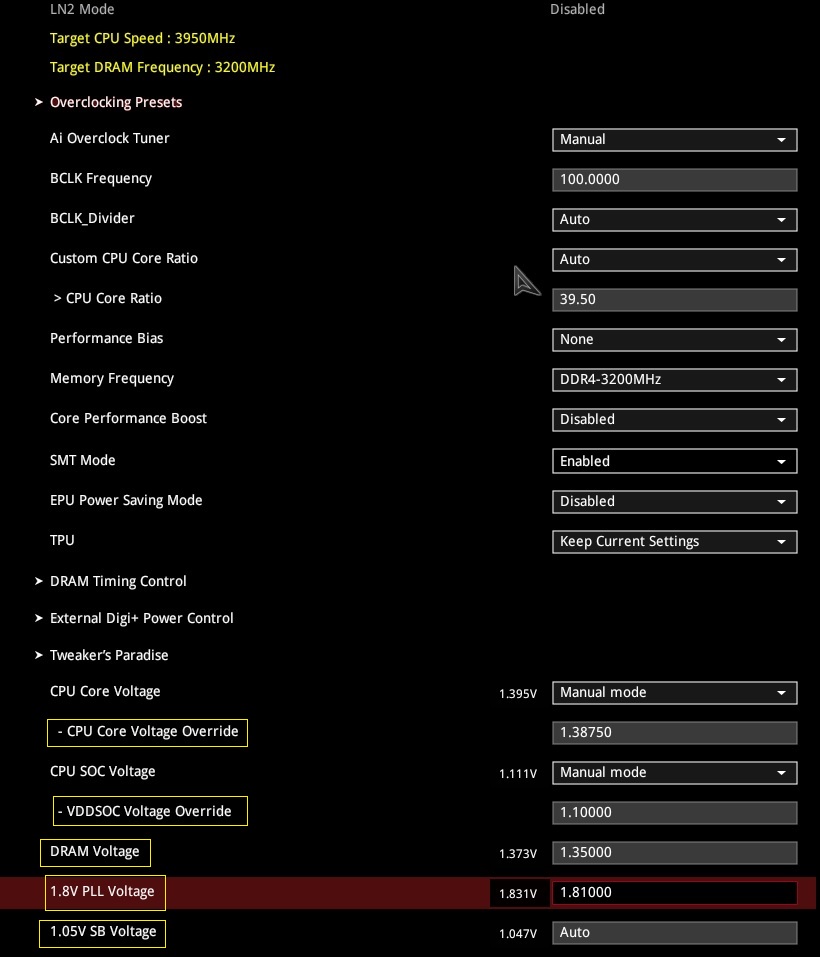

Base Clock - 100Mhz
Ratio - 39.5
CPU_Core - 1.3875V
DRAM Frequency - 3200Mhz

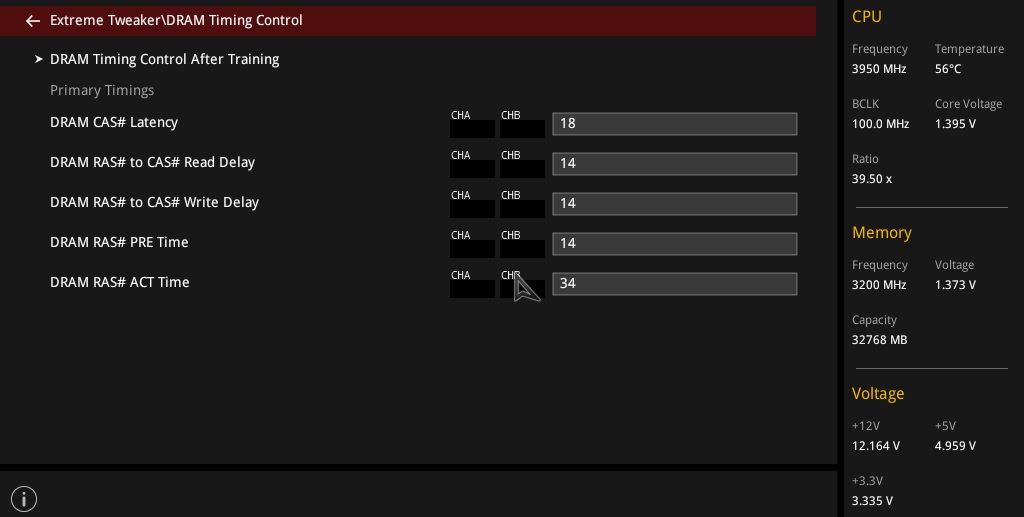

RAM timing - 18-14-14-14-34
DRAM - 1.35
VDD_SOC - 1.1V
1.8VPPL/VDDP_18 - 1.81V
1.05 SB Voltage - 1.05V
VDDP - 1.11V

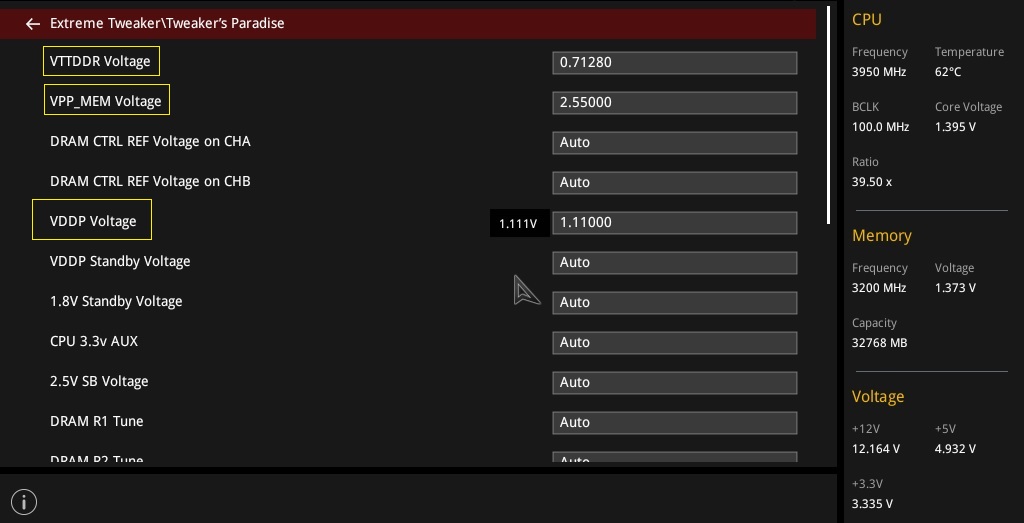

VTTDDR - 0.7128V
VPP_MEM - 2.55V
ProcODT - 36.9ohm
Fail_CNT - 1

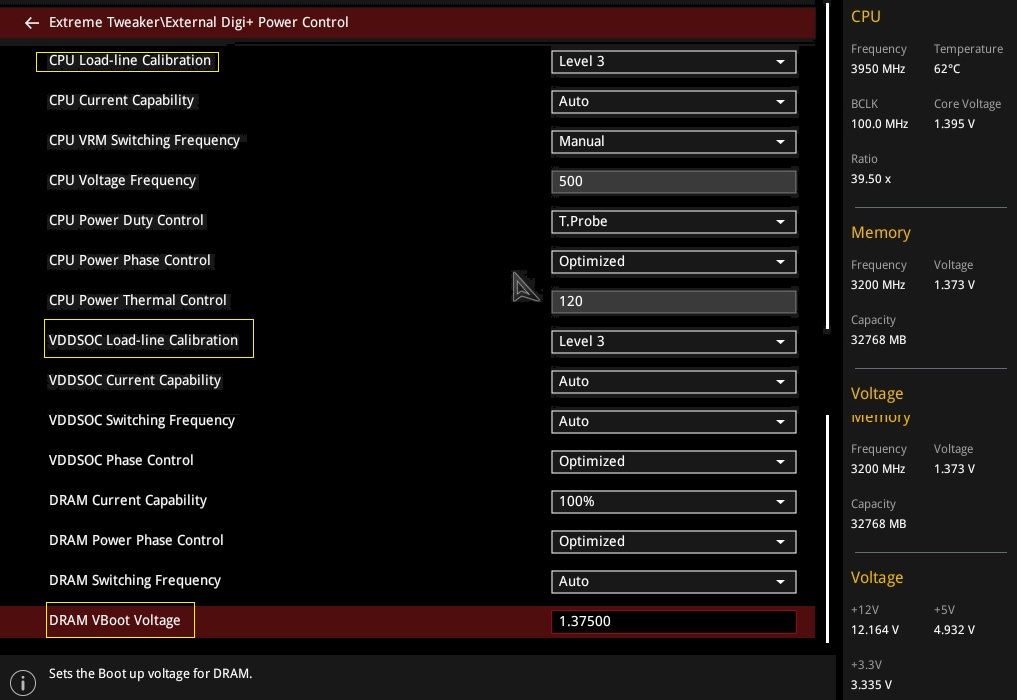

CPU LLC Level 3
SOC LLC Level 3





DRAM VBoot 1.375

我DRAM Vboot set 1.375, VTTDDR set 0.7128因為set 1.35/0.675. Boot機有機會出Error Code. Set 做以上數值. 出error code機會接近0.....

總結係AMD的CPU唔難超. 但全部1700, 1700X, 1800X 上限4G左右. 我粒U上限都係4G.但要4.75V先過到Prime95 都係3.95G算數. 而1400 ~ 1600X就3.8G左右. 但係要RAM上 2600, 2933, 3200就試到頭到痛. 因為RAM 一 set錯. 多數要reset BIOS. 希望來跟的AGESA1.0.0.6會對RAM的兼容性有大改善. 好似已經sent咗俾板廠.

PS. AMD 在有"X"的Ryzen CPU BIOS中. 加了約20C 的CPU溫度讀數. 例如 1800X. 在大部份軟件中讀出80C時. 其實得60C. 如果不是"X"的CPU. 如1700, 1600. 讀數是正確的. 沒有加20C. 60C 就是 60C.

圖片附件: OC01.jpg (2017-5-13 04:09, 112.4 KB) / 下載次數 510
https://h1.hkepc.com/forum/attachment.php?aid=1982300&k=88e198e540740c847ba9b8ce0c4cd6c1&t=1781352035&sid=NnhtSzhNYD



圖片附件: OC02.jpg (2017-5-13 04:09, 78.2 KB) / 下載次數 469
https://h1.hkepc.com/forum/attachment.php?aid=1982301&k=98d7a61cbbd9fccb18057886cc26f8e0&t=1781352035&sid=NnhtSzhNYD



圖片附件: OC04.jpg (2017-5-13 04:09, 71.67 KB) / 下載次數 452
https://h1.hkepc.com/forum/attachment.php?aid=1982302&k=0d54d0e6e96f2a46ba7f3b5ae491e4e0&t=1781352035&sid=NnhtSzhNYD



圖片附件: OC05.jpg (2017-5-13 04:10, 53.47 KB) / 下載次數 491
https://h1.hkepc.com/forum/attachment.php?aid=1982303&k=0682f03c4143e4a4e193b9111324e8b1&t=1781352035&sid=NnhtSzhNYD



圖片附件: OC03.jpg (2017-5-13 04:10, 136.49 KB) / 下載次數 530
https://h1.hkepc.com/forum/attachment.php?aid=1982304&k=cbb527a35cce43aced05cf49f3c499b8&t=1781352035&sid=NnhtSzhNYD



圖片附件: OC06.jpg (2017-5-13 04:10, 62.88 KB) / 下載次數 506
https://h1.hkepc.com/forum/attachment.php?aid=1982305&k=510af8bf30b8b4d71e03670c5117dcae&t=1781352035&sid=NnhtSzhNYD

---

作者: MirageKnight    時間: 2017-5-12 22:21

本帖最後由 MirageKnight 於 2017-5-12 23:30 編輯

講多少少超RAM的經驗.

Ryzen 對RAM 的要求很高. Ryzen 個Memory Controller 官方一直無confirm行到幾多. 但多數板都有3200Mhz的選項. 但就只有少數RAM可以直接行到. 可以行到3200Mhz 的要求唔少. 如要single rank, samsung b-die, 唔可以多過2條....etc.

的確出到AGEA 1.0.0.4a. 但在Ryzen行頻RAM還是很難. 我只可以作出以下建議.
跟我上面個篇野內. 對 *VDDP, *VDDSOC, *DRAM_VBoot, VTTDDR, VPP_MEM,  ProcODT作出設定後. 才開始上調RAM speed.
RAM speed 由高試起. 例如你對RAM本身係3200Mhz 就由3200開始. 如3000就2933, 跟返RAM 的timing 手動設定好. save reboot. 如果成功boot都就恭喜晒. 唔得就由校慢D timing. 如20-18-18-18-40, 18-16-16-16-38. 16-15-15-15-36. 如果set 完堆野. 3200Mhz. 20 timing都boot唔到. 咁你對RAM暫時同3200Mhz無緣. 可以試2933 或 2667了.

超RAM還可以用基頻來超. 但個人唔建議. 因為基頻高過105Mhz 會degrade PCIE performance. 如行NVME PCIE, Displaycard PCIE 可能會強制行Gen2. 之類.

---

作者: kinx80    時間: 2017-5-12 22:38

多謝師兄分享
用緊R7 1700, Asrock X370 Gaming K4, Corsair Dominator 3000 8 GB x 2
2400 都上唔到
等緊下一版 Agesa

---

作者: king333    時間: 2017-5-12 23:03

師兄好有心
對日後買左既人好有用

---

作者: god_md5    時間: 2017-5-12 23:54

點解1006出左,依家先出1004 bios?
https://www.techpowerup.com/233163/tpus-ryzen-bios-digest-issue-3

---

作者: MirageKnight    時間: 2017-5-13 00:12

本帖最後由 MirageKnight 於 2017-5-13 00:25 編輯


就算1006由AMD交到板廠手上後. 板廠們都要自己試下work唔work. fine tune下個BIOS先出得街. 試都唔試就update上去. 有事係板廠負責. 唔係AMD.

唔好對1006有太大期望. 好似加多D型號RAM 的DOCP, BIOS內加返多D RAM timing setting來加強少許兼容性.

---

作者: 寂寞的FSY    時間: 2017-5-13 01:06

想知你手上個BIOS版本係幾多?
PS. 我果套對RAM係同款但兩條8GB CL16

---

作者: MirageKnight    時間: 2017-5-13 01:09

本帖最後由 MirageKnight 於 2017-5-13 01:29 編輯



我用緊1107. 如果你個對係G.Skill Trident RGB 3200C"14" 8GB X2. 應該可以手動設定行到 3200Mhz 14-14-14-14-34. 1.35V的. 我見外國D forum D 人都無問題. 但我行4條. 點set都要CAS 行18.  結果係18-14-14-14-34. 外國forum都有人同我有相同問題. 希望來跟的AGESA可以行到14-14-14-14-34.    . Ryzen D performance 同RAM speed 掛鈎的....



你試下跟我個堆VDDP, VDDSOC.... set 下. 千奇唔好用DOCP. .... 我自己都試咗. 只插2條係可以行到3200Mhz 14-14-14-14-34.

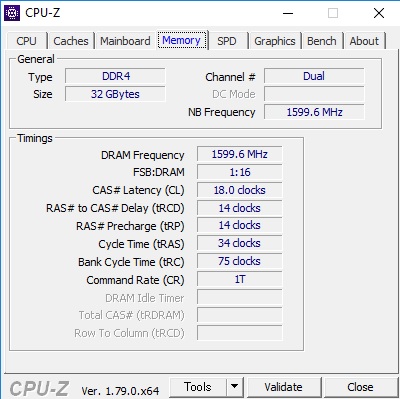

圖片附件: DRAM-1.jpg (2017-5-13 01:12, 55.59 KB) / 下載次數 522
https://h1.hkepc.com/forum/attachment.php?aid=1982294&k=ea473b94ba83f2bb8951b1cb5aa39054&t=1781352035&sid=NnhtSzhNYD

---

作者: lkl0120    時間: 2017-5-13 01:40

唔該晒樓主有咁詳細嘅教學
如果有圖就好了~

---

作者: 寂寞的FSY    時間: 2017-5-13 01:43


要upload一點BIOS截圖?

---

作者: MirageKnight    時間: 2017-5-13 01:54




T T. 又要攞部相機出來影BIOS setting .

---

作者: 寂寞的FSY    時間: 2017-5-13 02:06

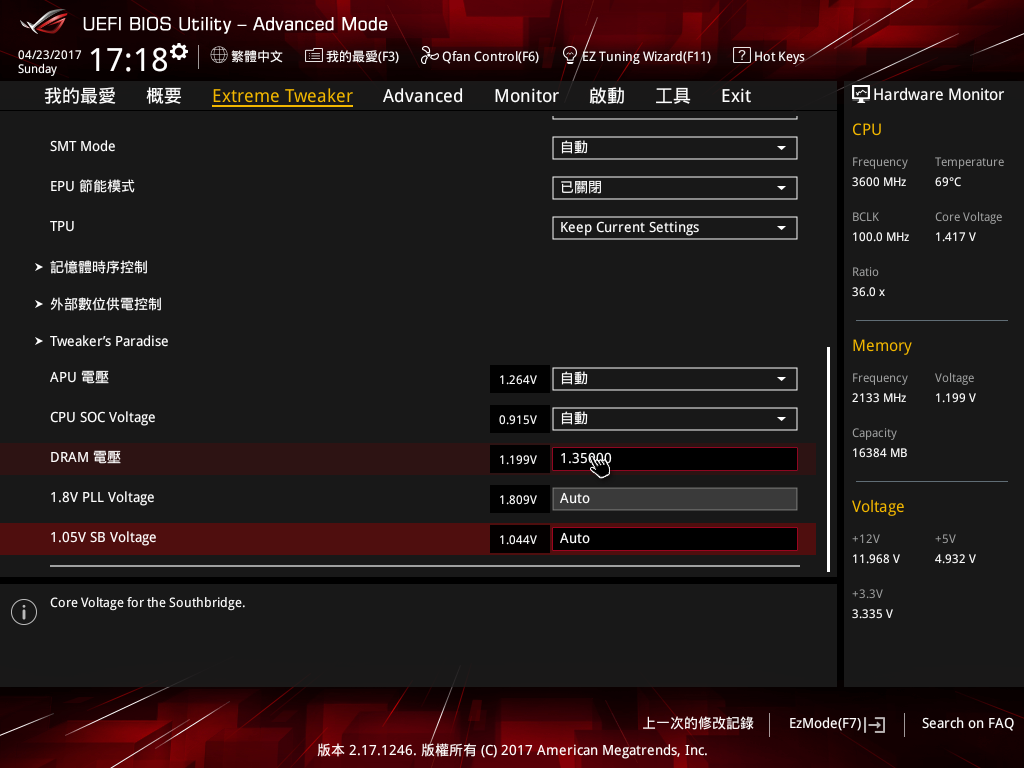

拎隻FAT32格式的USB手指/HDD插落塊底板度，去到BIOS頁面按下F12截圖...

圖片附件: 170423171845.png (2017-5-13 02:06, 182.19 KB) / 下載次數 246
https://h1.hkepc.com/forum/attachment.php?aid=1982298&k=cb24eb1f98ded8e36a28db1b6ec765c3&t=1781352035&sid=NnhtSzhNYD

---

作者: lkl0120    時間: 2017-5-13 02:06



有圖就緊係好~

---

作者: lkl0120    時間: 2017-5-13 02:06


應該可以插手指直接SAVE

---

作者: EVIS    時間: 2017-5-13 02:10

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: MirageKnight    時間: 2017-5-13 02:20




!!!嘩!!!. 唔講唔知有依D function. 唔認老都唔得....!!!!. 會有咁快得咁快補圖.

---

作者: sadwaib    時間: 2017-5-13 20:44

師兄有冇試過4條RAM超上3200?

---

作者: MirageKnight    時間: 2017-5-13 21:21

回覆 17# sadwaib

依家係4條行3200. 不過行唔到14CL. 要18CL值.

---

作者: victor.t429    時間: 2017-5-13 23:30

唔該曬C兄分享心得

---

作者: carmelo94    時間: 2017-5-13 23:57

即刻明晒!感激!

---

作者: daddylok    時間: 2017-5-23 21:45

Thx a lot

---

作者: Kennn    時間: 2017-5-24 13:14

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: Frozen    時間: 2017-5-24 13:43

正野

---

作者: Vista    時間: 2017-5-24 18:45

睇完個post，set極都係仍然上唔到3200，用緊asus x370 prime pro，呢塊板個bios真係廢到冇朋友，samsung b-die都搞到咁

via HKEPC Ionic Reader v1.6.0 - iPhone

---

作者: NAIX1987    時間: 2017-5-24 20:01

好有心機, 我遲下想買AMD黎超下, 好有參考價值

---

作者: alexanderman    時間: 2017-5-25 08:11



我先前用的ddr4 3200 b die 在prime x370 pro 一上就上到ddr4 3200了， 你點set?

---

作者: MirageKnight    時間: 2017-5-25 09:10

本帖最後由 MirageKnight 於 2017-5-25 09:12 編輯



如果係GSkill 個D 3200C14 samsung b-die. 2條 8GB. 應該無難度.    如果係4條或是16GB X 2 就有難度. 等下新的AGESA 1.0.0.6. 會好好多. 又順帶一提. Ryzen 的IMC 都有分體質好唔好.... 同一塊板, 同一對RAM. 唔同CPU會行到唔同速度.

---

作者: ten123456789    時間: 2017-5-25 11:03

1700 1.43V先上到3.9 是咪中大雷
3.8都要1.32V先穩

ASROCK X370 GAMING K4

---

作者: kelvinkiang    時間: 2017-5-25 11:12



我1700 要1.416V先上到3.925
過到AIDA64 行1個鐘

Gigabyte ab350-gaming 3

---

作者: leon0121    時間: 2017-5-25 12:31

多謝分享

---

作者: leon0121    時間: 2017-5-25 12:31

分謝分享

---

作者: Vista    時間: 2017-5-25 12:43

本帖最後由 Vista 於 2017-5-25 12:50 編輯

SETTING: 1.375v，CL18
跟住無論跟定唔跟樓主的設定都依然上唔到3200

我係用緊賊船LED 3200 DDR4 32GB KIT (2X16G)
可能因為雙面16Gx2所以咁難上（？）

不過插落MSI x370到可穩上3200

via HKEPC Ionic Reader v1.6.0 - iPhone

---

作者: alexanderman    時間: 2017-5-25 12:47




雙面RAM 會麻煩D, 等新版用AEGSA 1.0.0.6的BIOS吧

---

作者: alexanderman    時間: 2017-5-25 12:49



1006版C6H BIOS 追加了3333-4000段的RAM 除頻

---

作者: Vista    時間: 2017-5-25 12:51




MSI 供電用料上雖然差過 ASUS，但係RAM兼容上真係做得好過後者，如果六月頭仲未出1006，就轉投MSI陣營算了。

via HKEPC Ionic Reader v1.6.0 - iPhone

---

作者: alexanderman    時間: 2017-5-25 12:53



C6H 在RAM兼容上會比Prime X370 Pro更好點, 因為後者BIOS更新方面比前者保守得多

---

作者: kelvinkiang    時間: 2017-5-29 20:29

終於都等到個bios 出AEGSA 1006更新
依家超到上2933了(係由2400超上2933)

用緊gigabyte ab350-gaming 3  (beta bios F7a)

---

作者: 美高梅    時間: 2017-6-5 00:57

邊塊板最好超？

---

作者: 稱霸武林    時間: 2017-6-5 02:29

多謝c兄分享
正有意出AMD玩下

---

作者: 100    時間: 2017-6-5 11:41

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: Nazcar    時間: 2017-6-5 12:03

ryzen好似唔錯喎~多謝分享

多口問句如果用緊i5 4670k 值唔值得換ryzen?

---

作者: marco1777    時間: 2017-6-5 23:54

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: Euterpe    時間: 2017-6-6 00:40

"我粒U上限都係4G.但要4.75V先過到"

多謝分享

---

作者: Vista    時間: 2017-6-6 01:29



AEGSA 1.0.0.6 beta bios 頂盡 3066mhz CL14，不過已經好過之前好多，1.0.0.4a果時CL18 2933仲要用用下黑屏要自己手動reboot，有時仲要清埋CMOS至著得返機。

CPU 1.275，SOC 1.1V，DRAM 1.365V，ODT 60。

---

作者: king333    時間: 2017-6-21 13:33

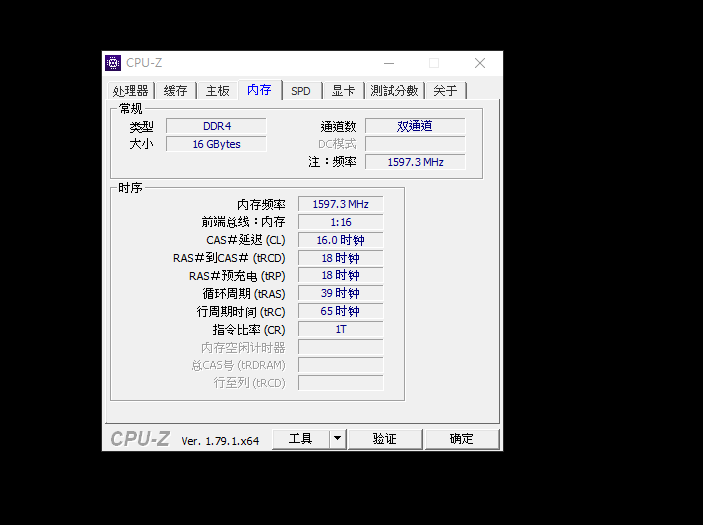

爬左下大陸文 trc調65/依上 行緊3200 了


圖片附件: 未命名.png (2017-6-21 13:33, 21.2 KB) / 下載次數 332
https://h1.hkepc.com/forum/attachment.php?aid=1991341&k=7fd3cc52c1a46e4f1513967564d5019c&t=1781352035&sid=NnhtSzhNYD

---

作者: gaparhinn    時間: 2017-6-23 09:07

唔該哂師兄

---

作者: zoin0000    時間: 2017-7-10 15:22

1700我見有人1.875V 上到5.44

---

作者: satansun    時間: 2017-7-14 00:41

1600 \ ASUS 350 PLUS \ corsair led 3000cl15

D.O.C.P 上2667 玩左陣藍MON BOOT唔到入WINDOW

都唔好講上3000 怕永世只可以跑2133

問下2133同2993 FPS 會唔會差好多 唔會我就廢事超啦...無言

---

作者: kmhei    時間: 2017-7-14 09:31

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: hywong389    時間: 2017-7-14 14:07



你電校幾多呀, auto 多數唔得

---

作者: BIOV1    時間: 2017-7-14 18:18

1700 c6h 1403 bios
Cpu:3.8ghz@1.28v
Ram:2933@1.35v
唔知點解cpu電壓加上1.3以上就會變1550mhz

---

作者: Ming3825    時間: 2017-7-14 20:14



1700/X370 prime/ corsair led 3000cl15
我最多可以2800 @1.35V入window
3000一時boot得起一時點boot都boot唔起
最後2667@1.25算....

---

作者: satansun    時間: 2017-7-14 23:23

回覆 50# hywong389


1.35 ? 有手動TUNE過野除左TIMING 懶得一個一個逐個試

買條3000行2100個心真係唔多舒服lol commander sherpard

---

作者: kmhei    時間: 2017-7-17 17:47

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: lombard    時間: 2017-7-17 20:34

跟樓主提供設定終於上咗3200


圖片附件: cachemem3200HOF3Best.png (2017-7-17 20:34, 147.03 KB) / 下載次數 277
https://h1.hkepc.com/forum/attachment.php?aid=1997686&k=eed892f52f81908b448a4a0c8d2352a9&t=1781352035&sid=NnhtSzhNYD

---

作者: lombard    時間: 2017-7-17 20:41

得閒試下再上

---

作者: lombard    時間: 2017-7-17 22:05


遲啲再試調低lantency

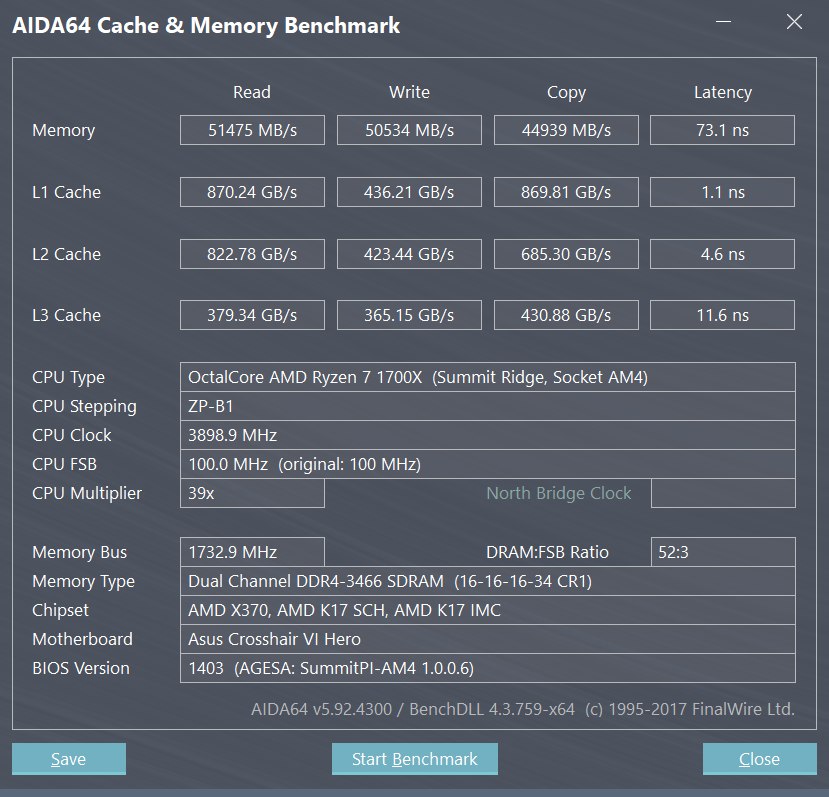

圖片附件: cachemem3466HOF2.png (2017-7-17 22:02, 147.14 KB) / 下載次數 236
https://h1.hkepc.com/forum/attachment.php?aid=1997749&k=4c20fac63fb688e2c224e9fc76dc9595&t=1781352035&sid=NnhtSzhNYD

---

作者: johnny852    時間: 2017-7-18 16:04

未加入ryzen,睇完有d心動

---

作者: ccpost    時間: 2017-7-19 21:34

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: MirageKnight    時間: 2017-7-19 23:22



一定會. 每粒CPU, 每塊板, 每條RAM的超頻力都有出入. 特別係CPU 同 RAM. 同買6合彩無分別.

---

作者: kawachen    時間: 2018-10-20 23:07

新人問，如果買ryzen 5 2600 係米唔應該搭配G.SKILL Trident Z RGB for AMD Ryzen DDR4 3200MHz 16GB Kit (2x8GB) F4-3200C16D-16GTZRX   ？

會支援唔到？因為官網寫ryzen5 最高支援2933？

---

作者: Odda    時間: 2018-10-20 23:32



check motherboard,個spec會有寫最高幾多，
亦可睇埋supported memory既 QVL list，睇下邊D RAM test過100%用到

---

作者: kawachen    時間: 2018-10-21 00:03




多謝師兄講解！另外你覺得有無需要升級？
本人電腦14年5月買，

I5 4440 3.1GHZ
RAM 8G
AMD R7 260X 3G
SSD: PLEXTOR 256G M6S
HDD :2T WD

當時好似五千幾，宜家都三年幾la，平時都玩下cities skyline呢的模擬城市遊戲（不過人口越多load得慢同埋唔夠ram會彈出黎）同埋上網睇下電影咁（太多BLURAY片唔夠HDD），宜家預算咗$11000買過，你覺得有無需要換機？

---

作者: Odda    時間: 2018-10-21 00:26

同我舊機好似
換唔換機就睇你對而家部機有咩不滿
CPU 都夠用,拆個cooler清塵,換thermal paste就得
RAM就要升16GB，如果唔係連Chrome開多D分頁都唔得
最好就Dual Channel, 2X8GB DDR3 1600mhz, 新蛋買記得少於HKD$1000就有
Display就視乎你對而家打game既畫質有無不滿
想升既就最少買1060 6GB, 唔急住upgrade既,可以check呢到既2手區
加HDD既就睇你機箱有無位，同塊板仲有無6GB SATA port
咁樣upgrade少少,全部買一手既 around 3500 (不計HDD)

---

作者: kawachen    時間: 2018-10-21 11:46

回覆 64# Odda


    <NB>G.SKILL DDR3 1600MHz 16GB Kit (2x8GB) SODIMM F3-1600C11D-16GSQ 1.5V        HK$ 905呢個RAM ok嗎？

haha竟然！
咁你想唔想換呀？

呢個時期CPU又貴 RAM又貴~好苦惱呀！

---

作者: Odda    時間: 2018-10-21 13:22



SODIMM RAM係 for notebook, 唔啱desktop用

舊機零件賣左，砌左Ryzen

唔怕無本地保養既，可以等Black Friday果期上美森/新蛋買

---

作者: kawachen    時間: 2018-10-21 13:31



原來師兄都換咗ryzen！咩配置呀
    d零件可以賣到幾錢呢？攞去邊度賣？lol

---

作者: alfred831    時間: 2018-11-19 09:23

感謝師兄
