作者: xblwk 時間: 2010-11-21 10:32 標題: 技嘉Gtx 460 SOC簡測~
本帖最後由 xblwk 於 2010-11-25 01:11 編輯
Gigabyte的“Super Overclock”系列顯示卡一直以其高默認頻率，
優秀的用料和強大的散熱系統受玩家追捧，而GTX460顯示卡無疑是當今市場上高端遊戲機的最佳選擇。
於是Gigabyte把這兩者結合，就有了“GTX460SOC” - 也就是GV-N460SO-1GI。
GV-N460SO-1GI
GV-N460SO-1GI 採用 NVIDIA的GF104核心，
40納米製造工藝，擁有 336個流處理器，256位，1GB的記憶體規格，
默認頻率已經達到核心815MHz，記憶體 4000MHz，
比公版的675MHz核心，3600MHz記憶體都高出不少。
GV-N460SO-1GI 正面
顯示卡正面，我們可以看到該卡採用了Windforce X2的散熱器，兩個 9厘米的風扇向內傾斜，
可以更好的利用空氣動力學把熱量從顯示卡兩邊排走，並配備了四條熱管，保證了良好的散熱效能。
而Windforce X2的散熱器也非常安靜，不是超頻跑極限的時候無需使風扇全速運行，
就完全可以控制GTX460並不大的發熱量。
Windforce X2散熱器
Windforce X2散熱器底部直接采用全銅覆蓋核心表面,能更好的傳導熱量到4條Heatpipe.
GV-N460SO-1GI 視頻輸出接口
GV-N460SO-1GI 擁有兩個的DVI接口，以及一個 HDMI接口，
可以讓用戶組建雙屏顯示器，進一步加強娛樂視覺體驗。
GV-N460SO-1GI 的12V的外接電源接口
GV-N460SO-1GI 採用了兩個 6Pin的外接供電接口，
完全滿足 GTX460的功耗需求，不同於其它大多數的GTX460，
朝上的接頭可以讓電源線在包線後獲得更好的視覺效果。
PCB是台灣製造，採用了二倍銅技術，使得PCB的電氣性能更好，
這在超頻的穩定性上會有較大幫助，另外，二倍銅技術可以讓 PCB的散熱更快，
延長顯示卡上各元件的工作壽命。
GV-N460SO-1GI 在核心供電部位背面使用一顆 NEC的Proadlizer薄膜式去耦電容，
這一顆去耦電容就可以充當很多顆普通固態電容的功效，可以使得核心電壓曲線更平穩。
顯示卡 PCB的正面，可以看到6 +1相供電，
採用Metal Choke電感和LFPAK封裝的一顆 7030AL的超低阻抗的MOSFET做上橋，兩顆 3430AL做下橋，
另外在PCIE左邊標有“ 2OZ“字樣，表示該電路板採用了二倍銅工藝設計。
12V的輸入端也採用了兩顆Metal Choke電感轉變電壓給的PWM芯片。
ADP-4100 PWM芯片
GV-N460SO-1GI 採用安森美的ADP-4100作為PWM芯片，
該芯片採用VR 11.1規範，最大支持6相供電。
NVIDIA GF104-325-A1，採用 40納米工藝製造，擁有 336個流處理器。
記憶體採用三星的0.4ns GDDR5記憶體，理論工作頻率為 5000MHz，
而默認的4000MHz就意味著記憶體還有不少的超頻空間。
顯示卡每一相供電背面都配有一個相工作的LED，
GV-N460SO-1GI 可根據顯示卡負載自動調節供電的工作狀態，在輕載時關閉一部分供電。
玩家可以根據相工作的LED亮起的數目直接判斷顯示卡當前的負載情況。
作者: xblwk 時間: 2010-11-21 10:37
本帖最後由 xblwk 於 2010-11-25 01:05 編輯

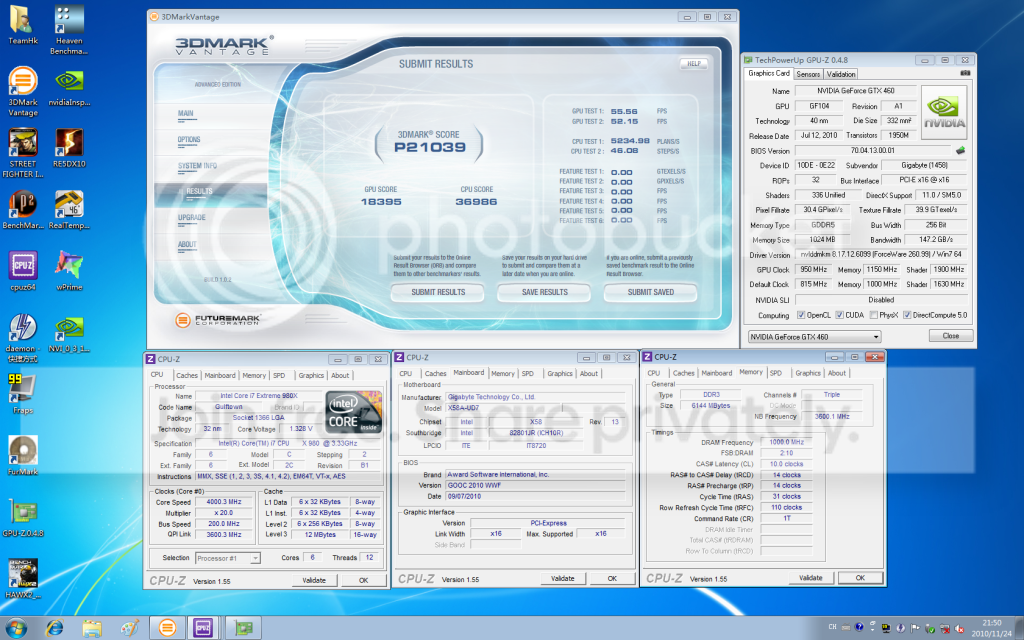

| 默認：815/4000 | 超頻：900/4400 | ||
| 3DMark Vantage PhyX on | GPU | 15736 | 17559 |
| 總分 | 19532 | 21668 |
| 3DMark Vantage PhyX off | GPU | 15855 | 17588 |
| 總分 | 18519 | 20258 |
| Unigine Heaven | Tessellation:Extreme | 21.9 | 23.4 |
| Lost Planet 2 | Test A | 51.1 | 71.7 |
| Test B | 41.9 | 59.3 |
作者: antlee 時間: 2010-11-21 10:44
個散熱器係鋁底定direct heatpipe?
作者: xblwk 時間: 2010-11-21 11:00
個散熱器係鋁底定direct heatpipe?
antlee 發表於 2010-11-21 10:44
已補充
作者: B-52 時間: 2010-11-21 11:26
提示: 作者被禁止或刪除 內容自動屏蔽
作者: xblwk 時間: 2010-11-21 11:35
師兄可否透露一下價格呢?呢個我諗應該大家最關心既
B-52 發表於 2010-11-21 11:26
呢個...抱歉..小弟真系唔知...因爲張卡系GIGA 臺灣寄過來...
作者: B-52 時間: 2010-11-21 11:39
提示: 作者被禁止或刪除 內容自動屏蔽
作者: xblwk 時間: 2010-11-21 11:41
哦,唔緊要,不過GIGA既SOC系列都真係幾掂架,之前用過佢張SOC GTX260+,又係公板散熱,但係真係會涼D,D ...
B-52 發表於 2010-11-21 11:39
SCO 260 275 5870 5770都玩過..確實不錯...
呢張咩表現 遲D先知
作者: Yahoo! 時間: 2010-11-21 11:45
靜觀等師兄測試報告
作者: blue_bg 時間: 2010-11-21 17:18
真 係 好 想 搵 人 係 台 灣 幫 手 買 張 返 黎 hk 用
但 又 唔 知 保 用 果 到 點 計
作者: Miipp 時間: 2010-11-21 18:38
淨外表已經超正
作者: hang05 時間: 2010-11-21 20:55
淨外表已經超正
Miipp 發表於 2010-11-21 18:38
好似5870 SOC亞種
作者: chiushing01 時間: 2010-11-21 21:53
回復 12# hang05
好似msi hawk咁, hs唔駛再開發
作者: hang05 時間: 2010-11-21 21:55
回復 hang05
好似msi hawk咁, hs唔駛再開發
chiushing01 發表於 2010-11-21 21:53
呢張卡長度好似同5870 SOC一樣長的
加埋呢樣仲似作者: 7800GTX 時間: 2010-11-21 21:56
師兄,請問係咪送埋HDMI線呢?
作者: KOCHUN0303 時間: 2010-11-22 01:03
等測試xd
作者: felix824 時間: 2010-11-22 02:28
msi hawk同佢係最好嘅460
唔知咩價呢
作者: xblwk 時間: 2010-11-25 01:06
#2 更新成績
作者: sk992034 時間: 2010-11-25 01:24
回復 18# xblwk
上唔到920MHz?
i game上到喎
作者: xblwk 時間: 2010-11-25 01:32
回復 xblwk
上唔到920MHz?
i game上到喎
sk992034 發表於 2010-11-25 01:24
作者: sk992034 時間: 2010-11-25 01:43
回復 20# xblwk
下次post埋呀ching=v=
辛苦曬!!~早點休息明天期待galaxy 張GTX480SOC
作者: blindfaith 時間: 2010-11-25 11:33
知吾知y...gigabyte offical website 460SO 冇tick 2way SLI ???@@
作者: fung614 時間: 2010-11-25 16:22
其實有得賣未架?
