標題: [主機板] 如果無 manual，單睇 usb jumber，可否判斷 2.0 or 3.0? [打印本頁]

---

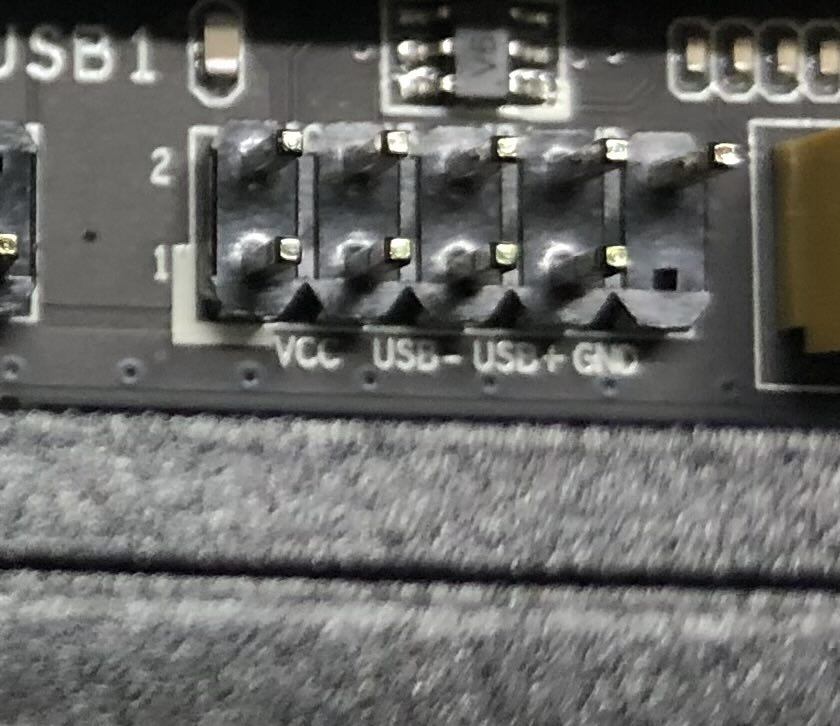

作者: webservices    時間: 2023-10-24 21:57     標題: 如果無 manual，單睇 usb jumber，可否判斷 2.0 or 3.0?

有冇 ching 知呢？


圖片附件: IMG_6445.jpg (2023-10-24 21:56, 88.62 KB) / 下載次數 144
https://h1.hkepc.com/forum/attachment.php?aid=2394391&k=922083cf4fe39809babd50e5b91b64fe&t=1782645143&sid=484VLfBaLp

---

作者: sands    時間: 2023-10-24 22:04

usb 3.0 有19pin，上面咁短緊係2.0

---

作者: webservices    時間: 2023-10-24 22:13

謝謝 ching

回覆 2# sands

---

作者: cyberyeah    時間: 2023-10-25 06:43


bios有reset先叫jumper,呢個叫pin

via HKEPC IRF 5.1.14 - Android(5.1.2)

---

作者: finepix    時間: 2023-10-25 11:42

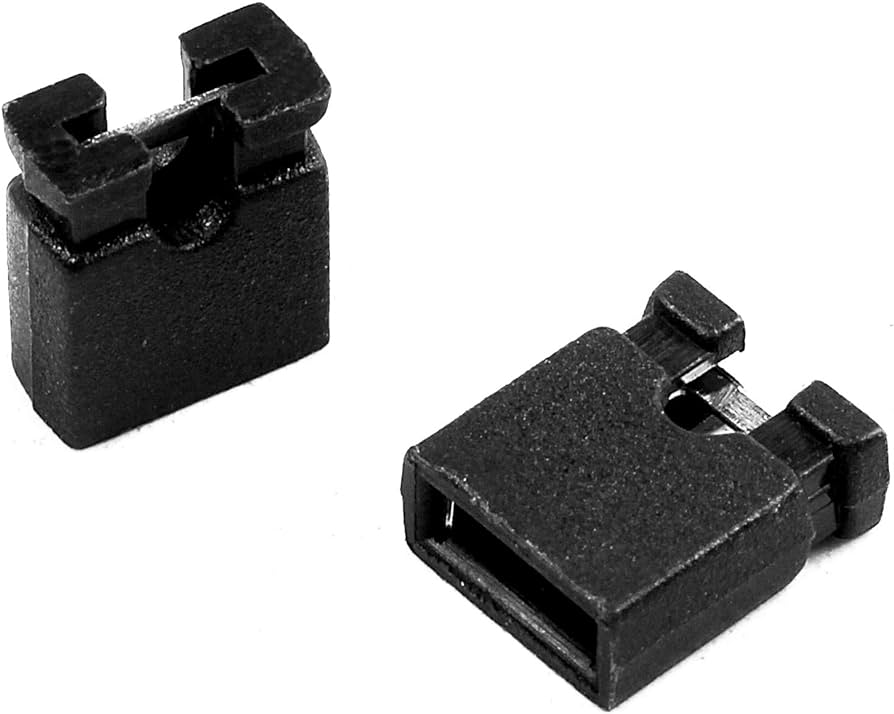

Jumper好似係指呢粒野.


圖片附件: 61KfQc+mayL._AC_UF894,1000_QL80_.jpg (2023-10-25 11:41, 38.3 KB) / 下載次數 126
https://h1.hkepc.com/forum/attachment.php?aid=2394434&k=be8f3ec01e83bc0d4fb7ab462710af5f&t=1782645143&sid=484VLfBaLp

---

作者: Kwongdoublesnak    時間: 2023-10-25 12:23

USB 3.0祇需 9 pin，不是 19 pin，所以好可能是 usb 3.0

---

作者: abralam    時間: 2023-10-25 12:29



這是2組 usb2.0, 每組4pins接腳, 多左1pin係防呆設計防止反插

---

作者: harryytm    時間: 2023-10-25 13:29

本帖最後由 harryytm 於 2023-10-25 13:43 編輯

主機板上面嘅 USB 3.x 針腳係 20 pin
提供 2 個 USB 3.x port
實際有連接嘅係 18 pin
對角有 2 個 pin 位作用係防反插其一邊係無 pin
每個 port 9 pin (VCC D+ D- GND SSTX+ SSTX- GND SSRX+ SSRX-)

VCC 係 +5V
GND 係接地
D+ D- 係 USB 2.0 數據線路行半雙工 (half-duplex)
SSTX+ SSTX- 係 USB 3.x 傳送數據線路
SSRX+ SSRX- 係 USB 3.x 接收數據線路
USB 3.x 嘅 SSTX 同 SSRX 夾埋行到全雙工 (full-delpux)

---

作者: sands    時間: 2023-10-25 16:13

本帖最後由 sands 於 2023-10-25 16:25 編輯

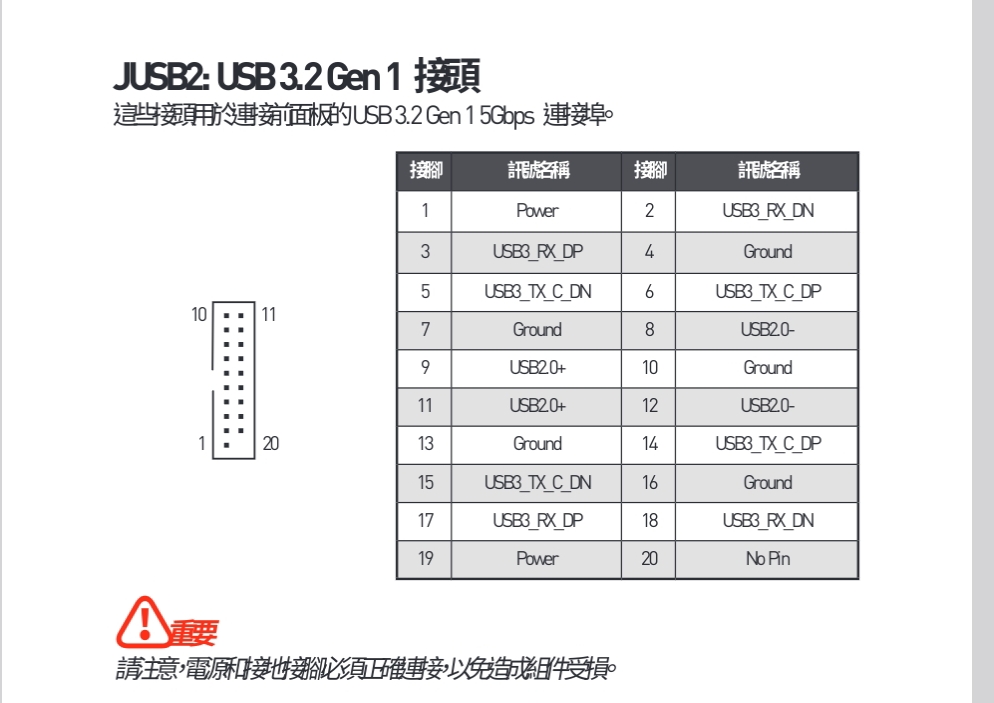

係20針，不過實際得19針插到，應該9成主板都做出2 usb 位，其中一個係防呆，自己砌個幾塊板usb 3 port 一定係長D

圖片附件: Screenshot_2023-10-25-16-10-48-270_org.mozilla.firefox-edit.jpg (2023-10-25 16:11, 141.3 KB) / 下載次數 308
https://h1.hkepc.com/forum/attachment.php?aid=2394477&k=01441fd99b2df85676c1271fe9fef7a4&t=1782645143&sid=484VLfBaLp

---

作者: tompkyou    時間: 2023-10-25 16:36




    usb2.0

---

作者: llucas    時間: 2023-10-25 16:42

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: ts_bum    時間: 2023-10-25 18:20

本帖最後由 ts_bum 於 2023-10-25 18:26 編輯

USB 2.0


More detail
https://www.frontx.com/cpx108_2.html

---

作者: hk1hde    時間: 2023-10-25 19:44


師兄呢d Jumper, 己經失傳

via HKEPC Reader for Android

---

作者: llucas    時間: 2023-10-25 20:13

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: ts_bum    時間: 2023-10-27 07:50

回覆 14# llucas

師兄! 你係咪未食藥呀? 你得罪曬樓上所有師兄wo!
你都回咗兩次post, 你花成2分鐘, 請問你對父母有冇咁好 孝唔孝順?

---

作者: gamebridgese    時間: 2023-10-27 14:42

授人以魚 不如授人以漁
上邊位C HING 態度我就唔認同
不過佢講嘅野都有道理

不過 話又說回來
今時今日 識得上EPC問野
點會唔識 上網搵MANUAL
唔排除係 2手買返黎
塊板個型號又俾其他硬件擋著睇唔到先問嗟
D C Hing 都咁熱心答
何必要潑人冷水
