作者: kcyipgar 時間: 2023-9-10 09:41 標題: ASUS Hero底板 LED指示燈, 開關 針腳數目改變
本帖最後由 kcyipgar 於 2023-9-10 17:43 編輯

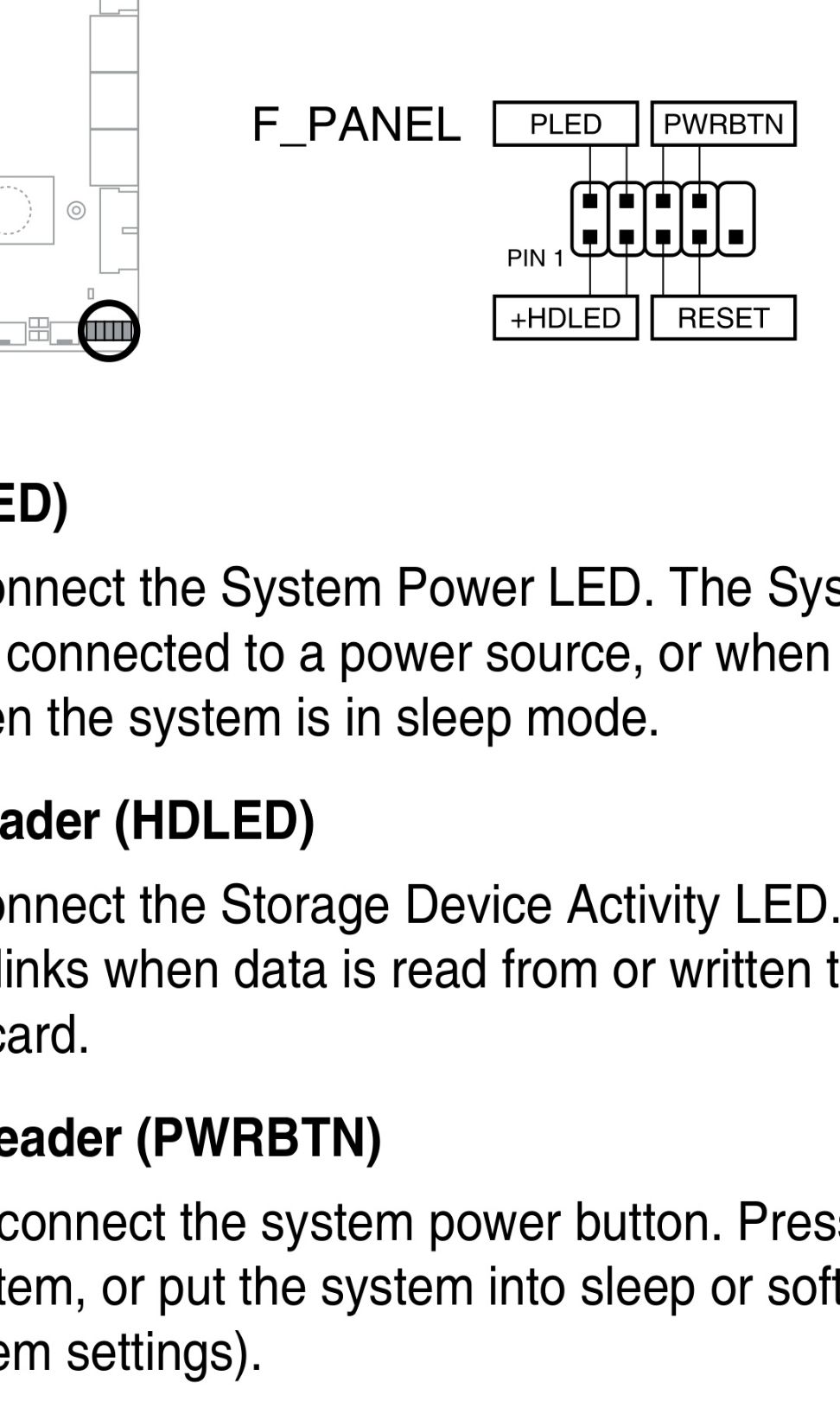

連機箱 Speaker針腳都冇咗，請問點樣可以聽到Beep Beep聲？
圖片附件: Uploaded_via_HKEPC_IR_Pro_Android(2b4f5).jpg (2023-9-10 09:42, 144.59 KB) / 下載次數 159https://h1.hkepc.com/forum/attachment.php?aid=2388364&k=02a1fbdb5c7bc4b03ef9cdd7518f9911&t=1781315270&sid=16kZDPp8Pyk
作者: kcyipgar 時間: 2023-9-10 09:45
本帖最後由 kcyipgar 於 2023-9-10 11:15 編輯
以前有好多針腳，而家縮晒水，而且Power LED 由3針轉為2針，舊機箱唔啱插。
作者: MirageKnight 時間: 2023-9-10 11:11
本帖最後由 MirageKnight 於 2023-9-10 11:27 編輯
應該無得搞. ASUS有debug code 新的板都直接取消咗PC speaker針位.
作者: kcyipgar 時間: 2023-9-10 17:45
應該無得搞. ASUS有debug code 新的板都直接取消咗PC speaker針位.
MirageKnight 發表於 2023-9-10 11:11
哎吔~ 竟然係咁！
via HKEPC Reader for Android
作者: tommijai 時間: 2023-9-11 18:14
開機戈陣自己用口配音
作者: tompkyou 時間: 2023-9-11 18:17
傳統人士...
作者: zoin0000 時間: 2023-9-14 11:27
本帖最後由 zoin0000 於 2023-9-14 11:29 編輯
回覆 2# kcyipgar
Power LED重來都係2針,幾時有3針?
Speaker針腳N年前無
作者: kcyipgar 時間: 2023-9-14 11:35
本帖最後由 kcyipgar 於 2023-9-14 11:37 編輯
回覆 kcyipgar
Power LED重來都係2針,幾時有3針?
Speaker針腳N年前無
zoin0000 發表於 2023-9-14 11:27

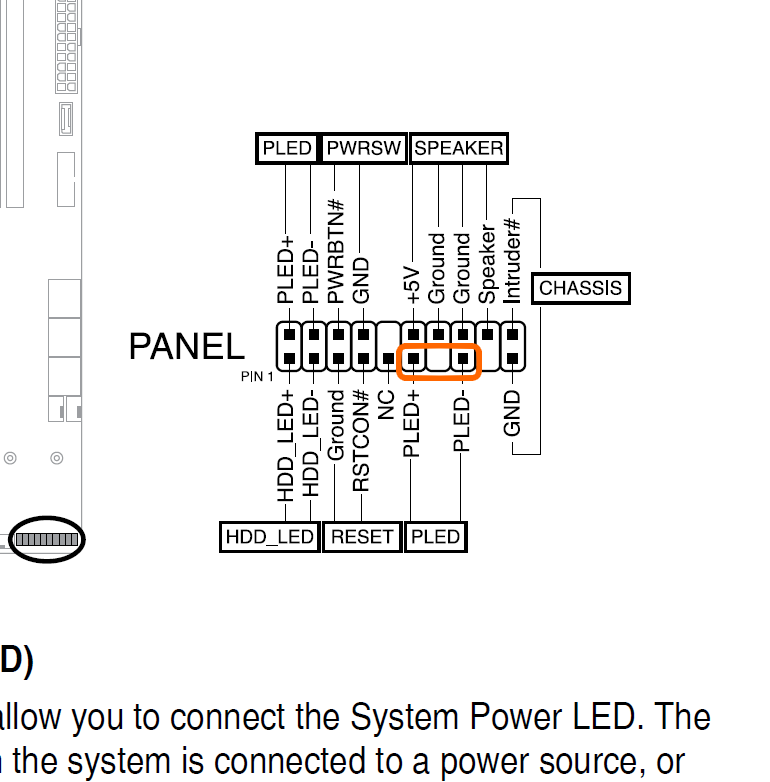

以前係 3-1 針
圖片附件: PLED.png (2023-9-14 11:37, 33.5 KB) / 下載次數 139https://h1.hkepc.com/forum/attachment.php?aid=2388784&k=bcc5777fd7c6c736ee2852ae6513f63c&t=1781315270&sid=16kZDPp8Pyk
作者: s84292 時間: 2023-9-14 12:03
以前有好多針腳，而家縮晒水，而且Power LED 由3針轉為2針，舊機箱唔啱插。
kcyipgar 發表於 2023-9-10 09:45
唔係點比借口你換箱
BUT我呢十年買3個箱，D針一直都係獨立一支支，改唔改都係咁插
同都唔跟喇叭仔好耐，睇指示燈同底板DEBUG 號碼仲好
作者: kcyipgar 時間: 2023-9-14 12:10
唔係點比借口你換箱
BUT我呢十年買3個箱，D針一直都係獨立一支支，改唔改都係咁插
同都唔跟喇叭仔好耐， ...
s84292 發表於 2023-9-14 12:03
咁又係......
呀~~正字係「藉」口 。
作者: 雲一0一 時間: 2023-9-15 06:33
ROG STRIX仲用緊，少人用整黎浪費空間
作者: kaxman 時間: 2023-9-15 08:16
回覆 kcyipgar
Power LED重來都係2針,幾時有3針?
Speaker針腳N年前無
zoin0000 發表於 14-9-2023 11:27
以前的確係3針
再舊D連埋 KEY LOCK 係5針
作者: kaxman 時間: 2023-9-15 08:28
3針改2針唔難 , 用錐仔挑一挑就得
作者: kcyipgar 時間: 2023-9-15 09:27
以前的確係3針
再舊D連埋 KEY LOCK 係5針
kaxman 發表於 2023-9-15 08:16
5針？未見過，師兄有冇圖片？
via HKEPC Reader for Android
作者: kcyipgar 時間: 2023-9-15 09:29
3針改2針唔難 , 用錐仔挑一挑就得
kaxman 發表於 2023-9-15 08:28
THX，不DIY了，我去淘燈連線會比較容易。
via HKEPC Reader for Android
作者: 觀星是答案 時間: 2023-9-15 09:33
挑條 Pin 出黎轉過隔離位只係一分鐘既事又唔駛錢
竟然係淘佬買野易 d ?
作者: kaxman 時間: 2023-9-15 11:06
5針？未見過，師兄有冇圖片？
via HKEPC Reader for Android
kcyipgar 發表於 15-9-2023 09:27
好遠古既機箱有埋 KEYLOCK
但網上圖片只有機箱圖冇接線圖
呢5針有D箱係一個頭連埋 , 有D就分開做兩個頭
係 386 486 時代做砌機既就明白
作者: kaxman 時間: 2023-9-15 11:10
挑條 Pin 出黎轉過隔離位只係一分鐘既事又唔駛錢
竟然係淘佬買野易 d ?
觀星是答案 發表於 15-9-2023 09:33
咪係 !
要辣要焊唔係仲烦 ???
作者: kcyipgar 時間: 2023-9-15 11:39
挑條 Pin 出黎轉過隔離位只係一分鐘既事又唔駛錢
竟然係淘佬買野易 d ?
觀星是答案 發表於 2023-9-15 09:33
順便買多幾條做 spare-part 嘛！好平之嘛！
作者: kaxman 時間: 2023-9-15 12:16
本帖最後由 kaxman 於 2023-9-15 12:23 編輯
順便買多幾條做 spare-part 嘛！好平之嘛！
kcyipgar 發表於 15-9-2023 11:39
換過新殻又有條新線
條線本身又唔算消耗品
有D難理解
作者: kcyipgar 時間: 2023-9-15 12:19
本帖最後由 kcyipgar 於 2023-9-15 16:09 編輯
換過新殻又有條新線
條線本身又唔算消耗品
有D難理解
kaxman 發表於 2023-9-15 12:16
PLED線 平過 機箱，加上我鍾意而家個機箱
冇必要為 PLED線 換機箱
另外，LED燈係會壞的，之前壞過HDD LED燈，不過並唔可以界定為消耗品。
只係買定spare-part，萬一有壞有得更換。
作者: Louis_gre2 時間: 2023-9-16 08:17
以前係 3-1 針
kcyipgar 發表於 14/9/2023 11:35
新機箱，PLED 是兩條獨立線，可插 2/3 pin MB
作者: LAWEDDIE 時間: 2023-9-16 09:49
中間剪開1開2好些
作者: happychanbb 時間: 2023-9-16 21:51
本帖最後由 happychanbb 於 2023-9-16 21:53 編輯
LED 改左做2連pin好耐
咪係 !
要辣要焊唔係仲烦 ???
kaxman 發表於 2023-9-15 11:10
買兩條杜邦線 公母線駁長佢咪得囉
作者: kaxman 時間: 2023-9-17 01:17
本帖最後由 kaxman 於 2023-9-17 01:22 編輯
LED 改左做2連pin好耐
買兩條杜邦線 公母線駁長佢咪得囉
happychanbb 發表於 16-9-2023 21:51
如果挑支 pin 過隔離位就乜都唔駛買
