標題: [操作疑難] 其實 pci-e 4.0/5.0 x 16 可唔可以一開二？ [打印本頁]

---

作者: 風十三    時間: 2023-4-26 19:55     標題: 其實 pci-e 4.0/5.0 x 16 可唔可以一開二？

本帖最後由 風十三 於 2023-4-26 19:59 編輯

例如 itx 主機板，只得1條 pci-e
如果唔插顯示咭，例如插10GbE Lan 咭，其實佢只佔一個位，咁會唔會有一開二的 pci-e 線材，可插多一張SAS咭，而主機板可以認到有兩張咭？

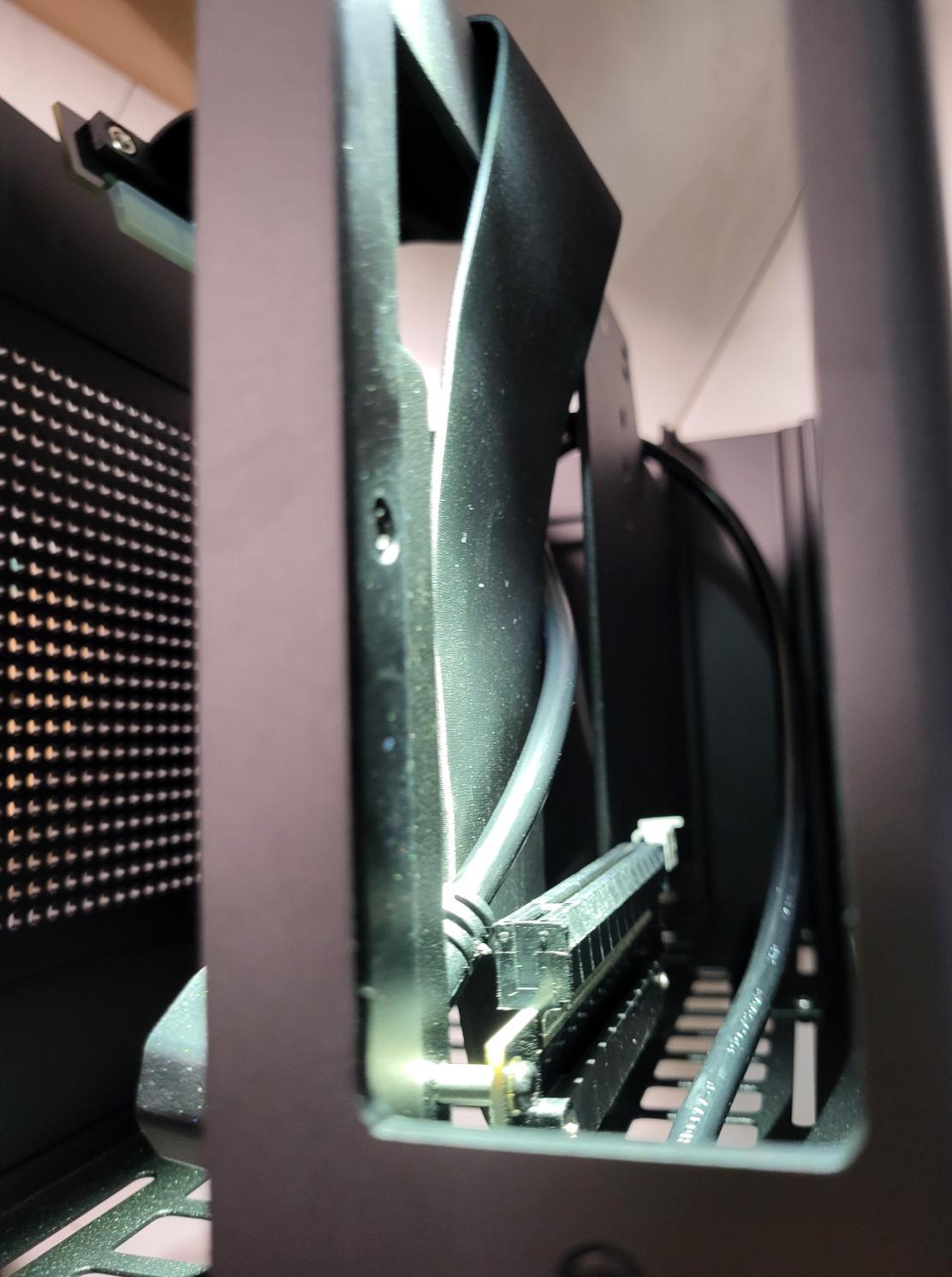

機箱係 Louqe Ghost S1



圖片附件: Uploaded_via_HKEPC_IR_Pro_Android(cb01f).jpg (2023-4-26 19:55, 128.86 KB) / 下載次數 80
https://h1.hkepc.com/forum/attachment.php?aid=2369990&k=08a26696ad8399059e518bbd333e8e31&t=1781469687&sid=16FCx4KIkCk

---

作者: O人    時間: 2023-4-26 20:02

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: MirageKnight    時間: 2023-4-26 20:06

本帖最後由 MirageKnight 於 2023-4-26 20:10 編輯

係可以. 自己google 下
"pcie bifurcated riser"
但要啱機箱就好難.

---

作者: 雲一0一    時間: 2023-4-26 20:19

純線路分拆要底板支援

---

作者: billykhw    時間: 2023-4-26 20:23

唔得

簡單黎講
佢係劃左一條線
條線可以好粗
但唔可以自己分開佢然後話係兩條線

---

作者: 010    時間: 2023-4-26 20:33

正常分唔到
底板都要有switch先分到

---

作者: smoke_cheese    時間: 2023-4-26 21:15

如果你塊板支持 PCIe bifurcation，個 CPU x16 slot 可能可以就咁分拆做 x8/x8 或 x4/x4/x4/x4
但係 PCIe 5.0 x16 分做兩條 PCIe 4.0 x16 就要加 PCIe switch chip 至得

---

作者: 風十三    時間: 2023-4-26 22:55

明白弓，謝謝咁多位解答。

---

作者: inori    時間: 2023-4-27 14:42

你塊係咩底板?
如果你塊底板支援PCIe bifurcation x8/x8 or x4/x4/x4/x4可以用SFF-8654拆2條/4條PCIE

---

作者: 風十三    時間: 2023-4-27 15:46

本帖最後由 風十三 於 2023-4-27 15:51 編輯

嚟緊想買呢塊
MSI MPG B760I EDGE WIFI DDR4 LGA 1700,2.5GbE,USB3.2 Gen2 Type-C,Wi-Fi 6E Mini-ITX
https://hk.msi.com/Motherboard/MPG-B760I-EDGE-WIFI-DDR4
原先個PCI-E預比 Intel X520 DA1 10GbE Lan card PCI-E 2.0 x 8
咁見都只係佔一個位，想玩QNAP TL-D400S
佢跟呢張咭https://www.qnap.com/zh-hk/product/qxp-400es-a1164

---

作者: inori    時間: 2023-4-27 17:18

本帖最後由 inori 於 2023-4-27 17:29 編輯

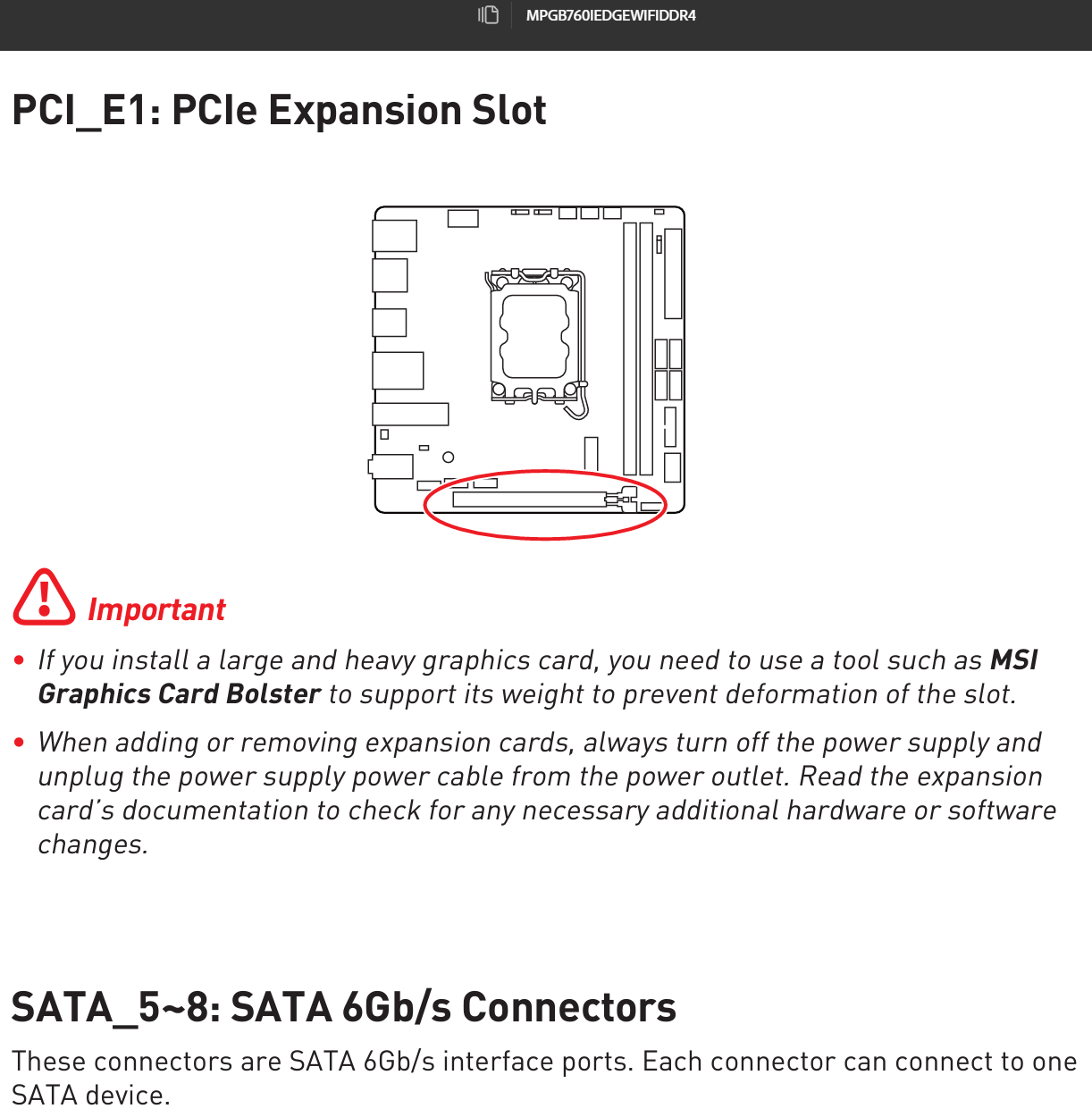

MANUAL無講應該就唔support


塊板有兩個M.2? 用唔著既咪M.2轉PCI-E囉


btw 你諗住用咩CPU? X520用係有E-core既主機好似會有嚴重bug

圖片附件: SNAG-20230427_171705.png (2023-4-27 17:17, 157.38 KB) / 下載次數 79
https://h1.hkepc.com/forum/attachment.php?aid=2370126&k=4b9257adcc7d05d1ab8f46676fee6bd4&t=1781469687&sid=16FCx4KIkCk

---

作者: 風十三    時間: 2023-4-27 17:52


Intel Core i5-13400 Processor 10C 16T 20M Cache, up to 4.60 GHz, FCLGA1700
原來有咁樣的轉接配件。

---

作者: yikale    時間: 2023-4-28 08:52

要條pci-e可以分8x + 8x


圖片附件: 擷取2.png (2023-4-28 08:51, 55.48 KB) / 下載次數 67
https://h1.hkepc.com/forum/attachment.php?aid=2370222&k=0735392d15ba84da29b61b88075d3cca&t=1781469687&sid=16FCx4KIkCk

---

作者: yikale    時間: 2023-4-28 08:55

還有可以用M.2轉10G Lan

---

作者: stupidfung    時間: 2023-4-28 10:15

你留意返 pcie 4.0 個singal loss 個要求好高
bifurcation 後好大機會要行 pcie 3.0先穩定

*我X570 itx 行bifurcation 拆做x8x4x4, 行 pcie 3.0先穩定

---

作者: 風十三    時間: 2023-4-28 14:30



BIOS 入面有得設定？

---

作者: stupidfung    時間: 2023-4-28 23:44



正常情況x570 x670 x770 先有機會有bifurcation功能
你想買個塊我望過manual 冇提 過bifurcation,即係冇

粒chipset 有bifurcation你先可以係bios set

---

作者: smoke_cheese    時間: 2023-4-29 11:19

照睇 Intel i5-13400 最多 x8/x8（+4 去咗 m.2 slot），應該要再睇 UEFI 有冇開放個 option

https://ark.intel.com/content/ww ... up-to-4-60-ghz.html

PCI Express Revision: 5.0 and 4.0
PCI Express Configurations: Up to 1x16+4, 2x8+4
Max # of PCI Express Lanes: 20
