作者: reddogdog 時間: 2019-7-27 00:55 標題: x570底板支援 12 個 SATA 裝置
提示: 作者被禁止或刪除 內容自動屏蔽
作者: doggiestyle 時間: 2019-7-27 04:25
本帖最後由 doggiestyle 於 2019-7-27 04:28 編輯

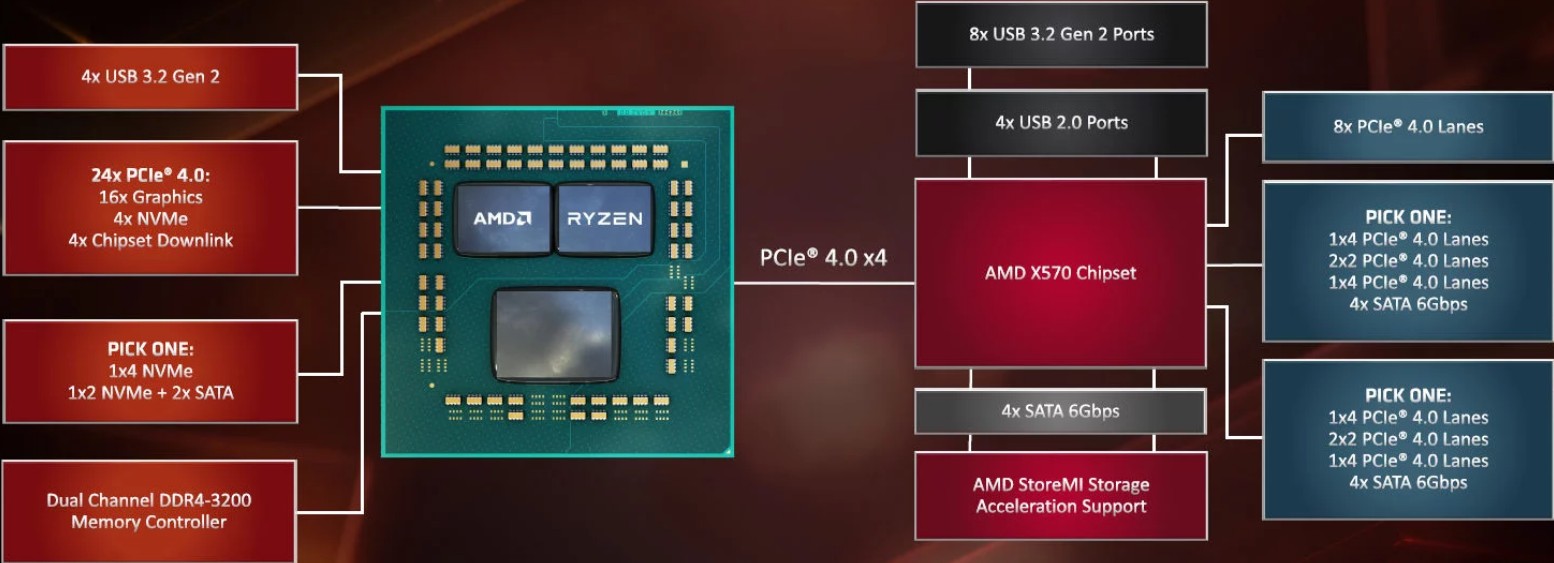

你貼出黎條LINK 既呢幅圖寫得好清楚
PICK ONE
D 廠拎左黎出PCIE X4 (M.2)
圖片附件: 2019-07-27_042648.jpg (2019-7-27 04:27, 147.41 KB) / 下載次數 71https://h1.hkepc.com/forum/attachment.php?aid=2140393&k=eb8580dd5aead14c6b5b852ca105487e&t=1782125622&sid=Y1kKRzotkY
作者: reddogdog 時間: 2019-7-27 06:15
提示: 作者被禁止或刪除 內容自動屏蔽
作者: doggiestyle 時間: 2019-7-27 10:56
thanks, M.2_1 = 4组 SATA?
主機板提供了 2 組 M.2 連接埠，其中 M.2_1 由處理器提供，而 M.2_2 則 ...
reddogdog 發表於 2019-7-27 06:15
D 廠覺得出 12個 SATA 冇用掛
你搵多幾塊板望下囉
作者: 說不出的話 時間: 2019-7-27 23:43
本帖最後由 說不出的話 於 2019-7-27 23:44 編輯
如果你想用盡i.o 所有sata位概話
慎重研究下Amd chipset ‘性格’先
作者: pc990011 時間: 2019-7-27 23:56
呢塊你地估洗唔洗5K丫拿
作者: hkjake 時間: 2019-7-28 12:42
你貼出黎條LINK 既呢幅圖寫得好清楚
PICK ONE
D 廠拎左黎出PCIE X4 (M.2)
doggiestyle 發表於 2019-7-27 04:25
ching 呢幅圖都有個問題想問，
SouthBridge = PCI-e 4.0 x4 (即intel DMI4.0?)，
但X570 chipset有 PCI-e 4.0 x8，即係好似有PLX芯片咁去cpu???
作者: doggiestyle 時間: 2019-7-29 21:21
ching 呢幅圖都有個問題想問，
SouthBridge = PCI-e 4.0 x4 (即intel DMI4.0?)，
但X570 chipset ...
hkjake 發表於 2019-7-28 12:42
呢幅圖好簡化
應該係 TOTAL 有 8條 PCIE LANE
全部 SHARE 果 PCIE X4
