作者: blaze 時間: 2016-3-28 23:38 標題: 「 LINKSYS EA7500 ．開箱」多多指教 EA7500 vs EA4500
本帖最後由 blaze 於 2016-3-29 10:54 編輯
小弟第一次寫開箱文，非專業討論，如有錯漏還請各位師兄多多指教。
本身家用Wi-Fi係802.11n，已經心大心細想轉802.11ac好耐。最初真係冇咩周邊產品支援802.11ac制式，到而家已經係個基本，近排直頭發現唔夠用，stream嘢嗰陣有時lag lag下，冇得唔與時並進。今日入手隻Linksys EA7500（多謝HKEPC同Linksys），睇下會唔會有奇蹟發生！
同場加映，拼一拼隻舊router。同一個牌子，應該有啲意思！舊router係Cisco Linksys EA4500 N900 Dual-band，下邊再俾詳細資料。
先嚟簡單開箱程序：

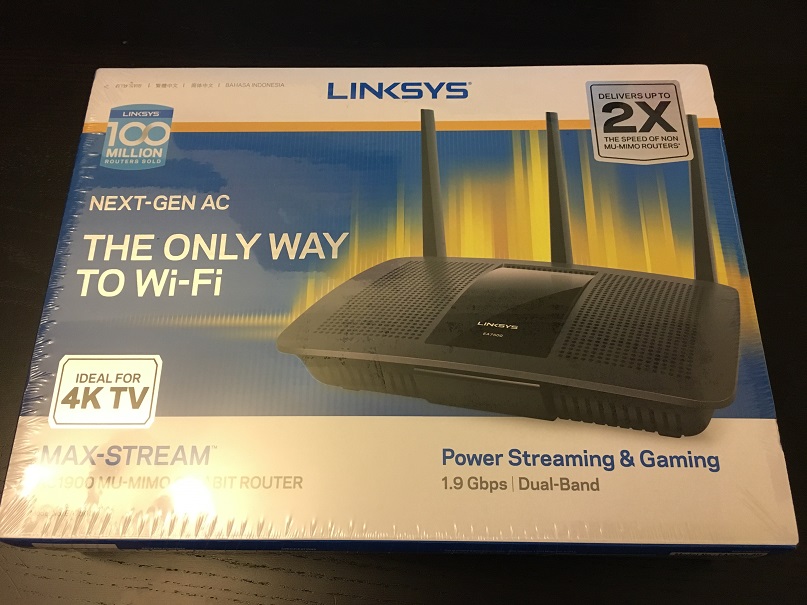

- 包裝外觀，詳細model係EA7500-AH亞洲地區版本，希望唔好太大影響。之前有ching話有啲Linksys嘅model有港版（如有的話）功率設定比亞版高，穿透力同埋穩定性應該會高啲。

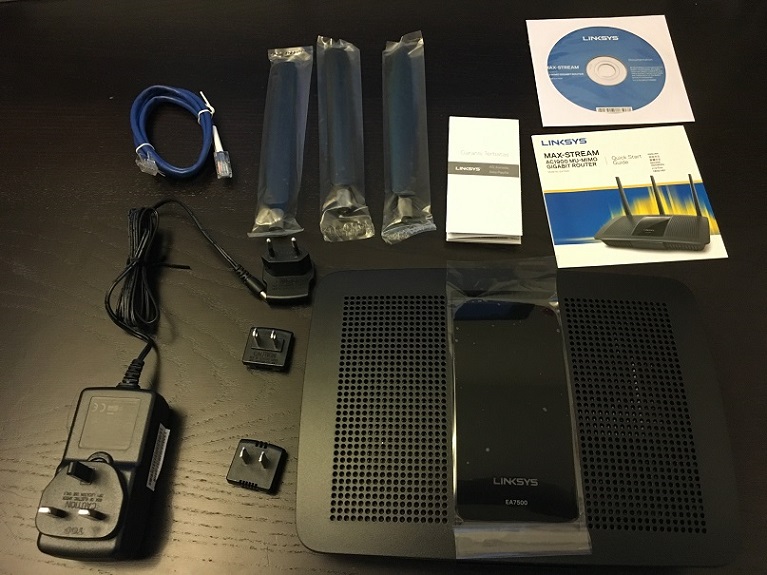

- 盒內包括基本野，可能因為係亞洲地區版，多幾個轉插俾你揀。

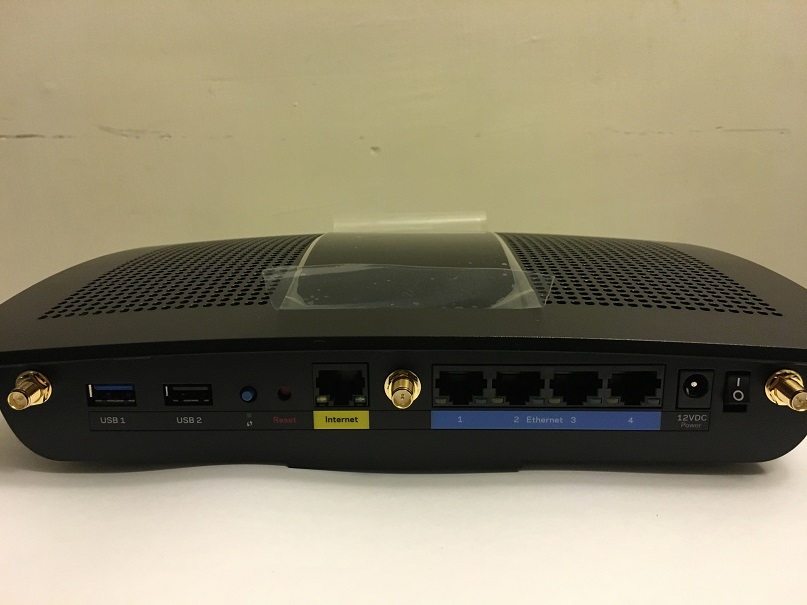

- 4個GE ports，1個WAN，USB3.0/2.0各一，三條天線，WPS，reset，開關掣。

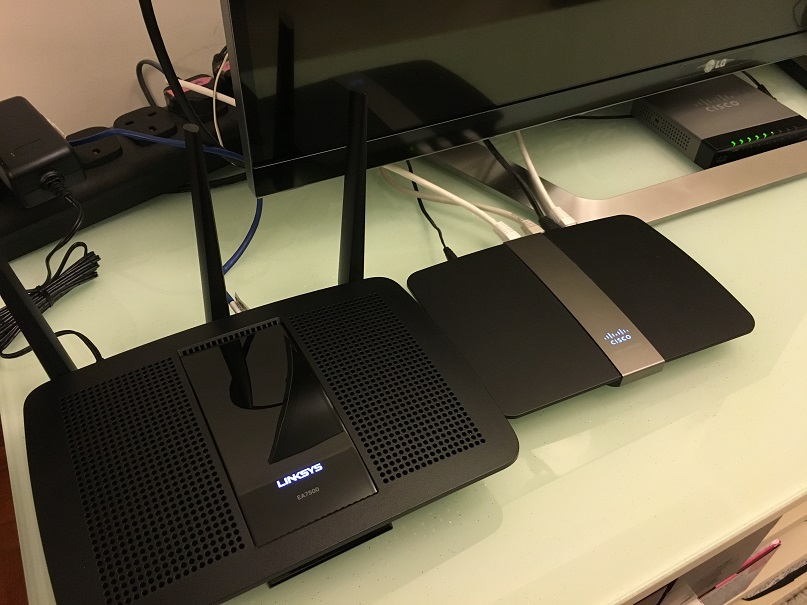

- 比較起來EA7500大過EA4500成個碼！（個人鍾意舊機個外觀多啲！你懂的！）
- Quick Start Guide 貼左新router預設嘅網絡名稱同埋密碼，係比其他冇預設密碼嘅嚟得安全。
- 我覺得好多人屋企都未必用LAN線上網，我即管試吓用我部手機去設定部新機！

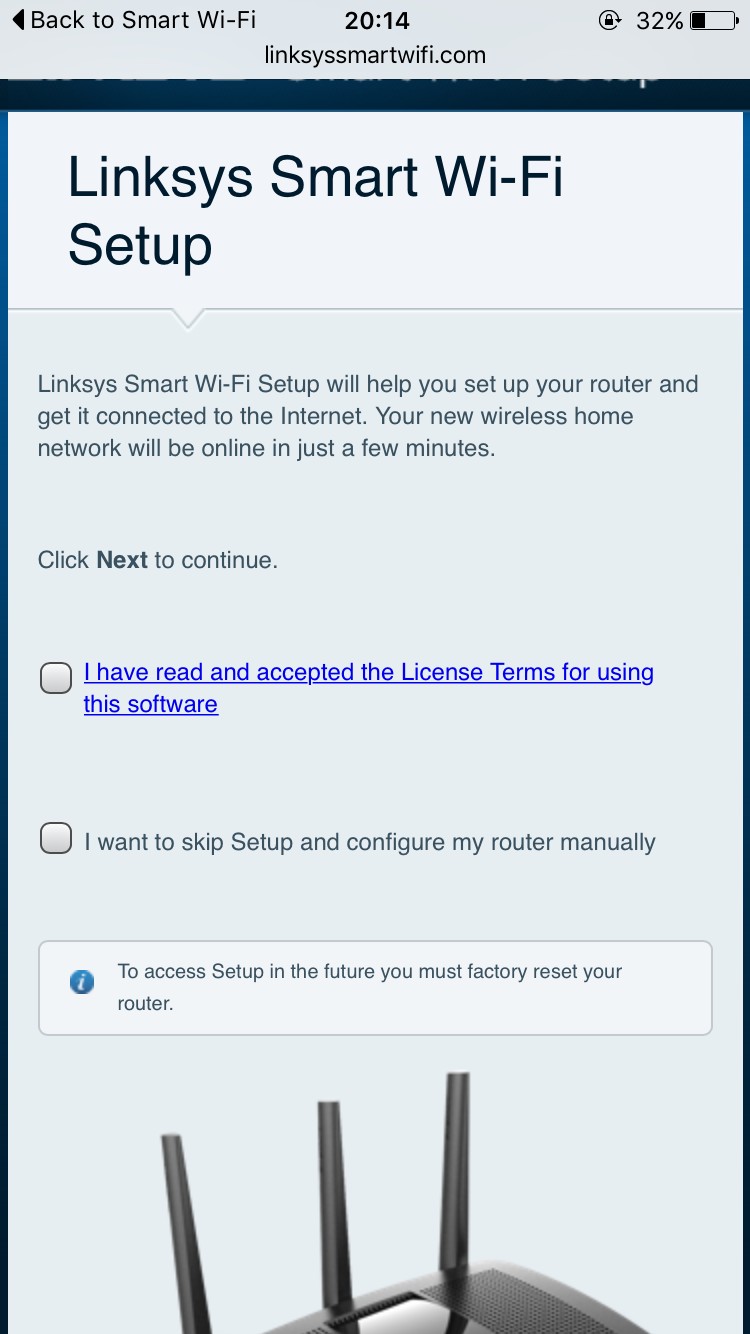

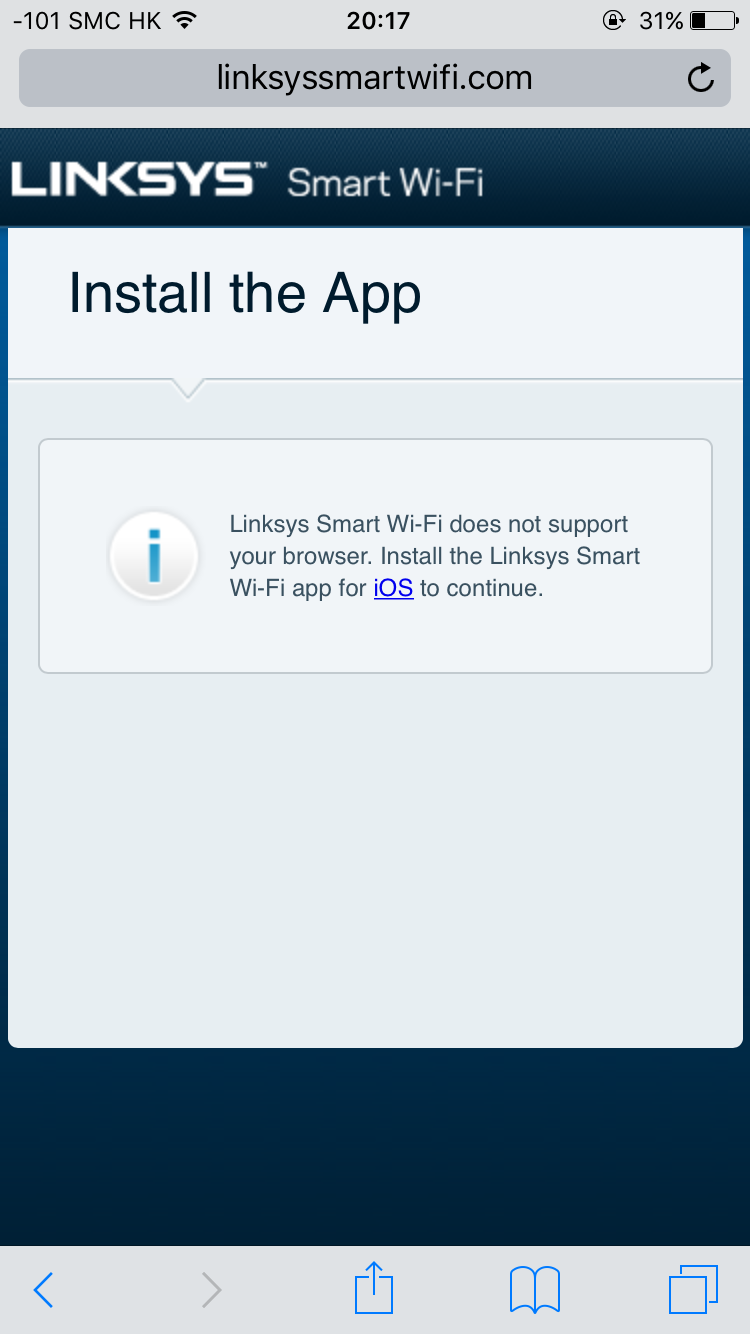

- 小弟係果粉，同意條款之後佢話Safari唔得！好彩有用開Linksys嗰個Smart Wi-Fi app去初始化，如果唔係要上番舊router個Wi-Fi出街download個app（其實都是試過Chrome app，都係唔得）。

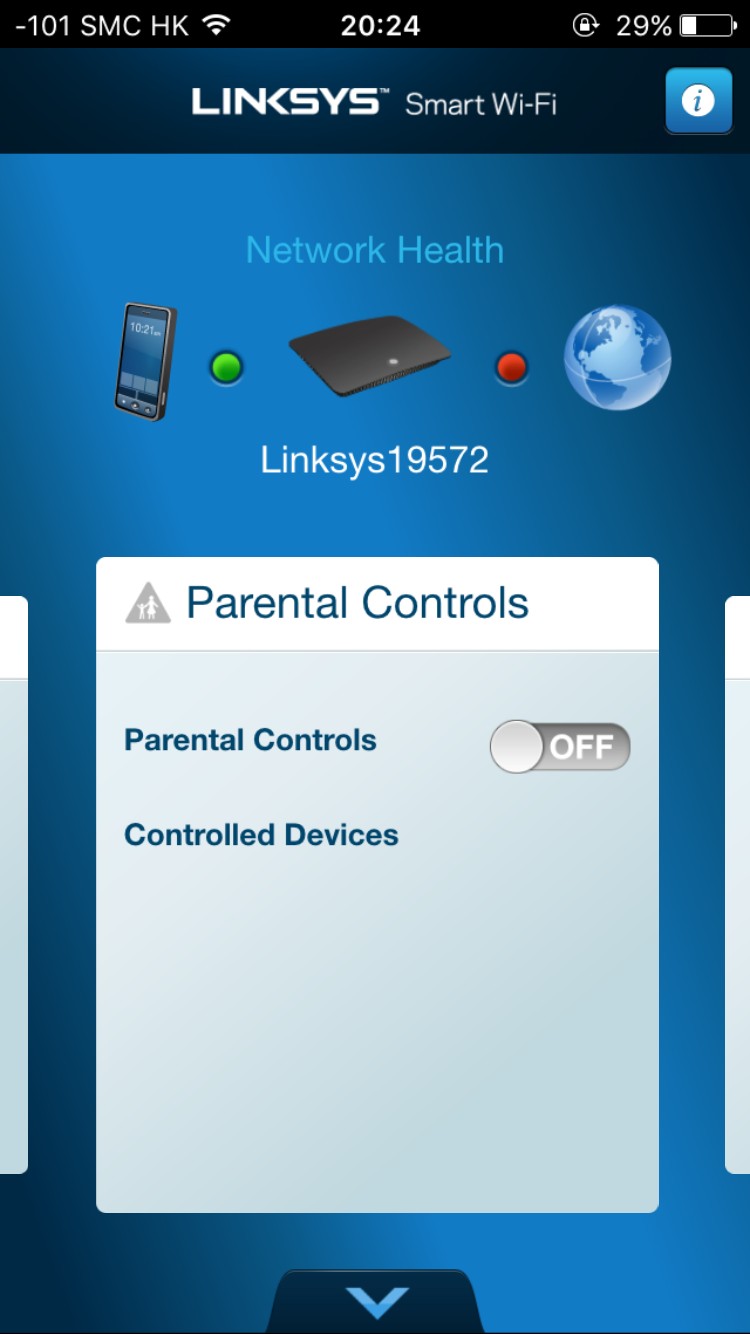

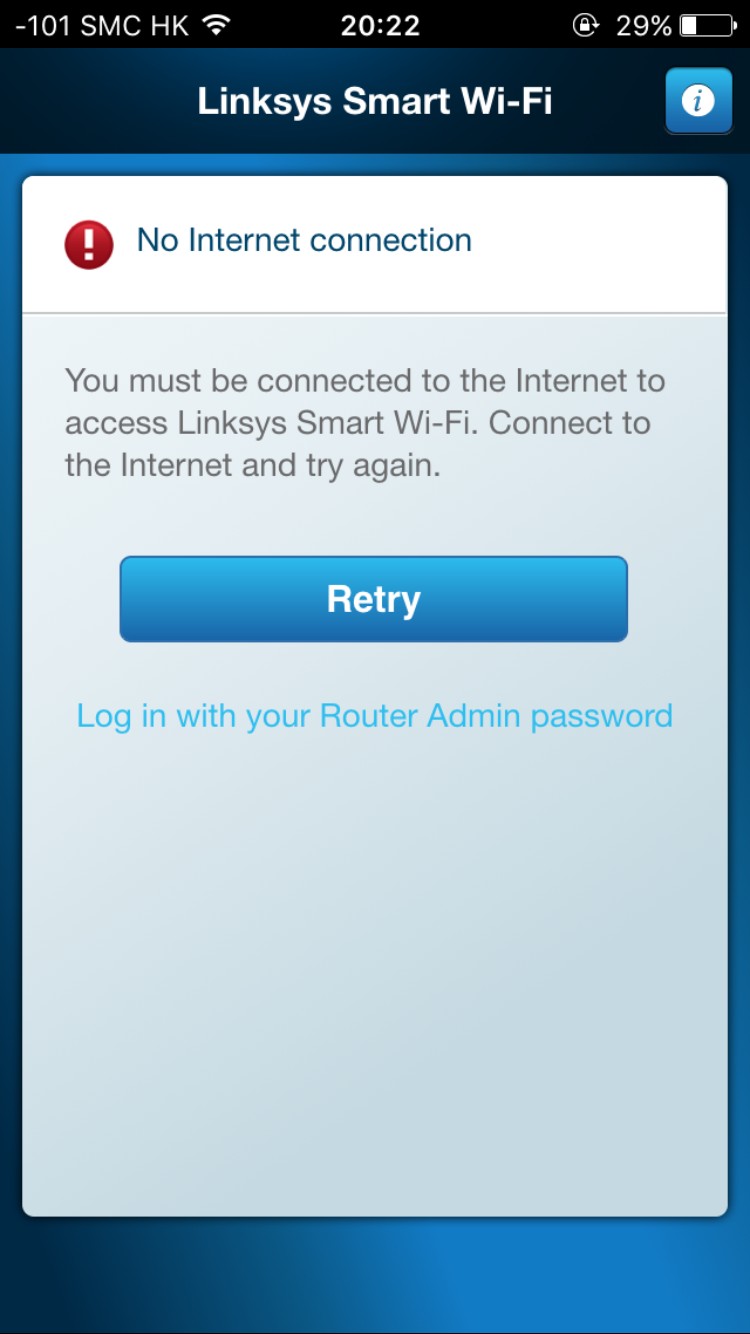

- 用app再嚟過，因為屋企上網要PPPoE login，佢話無網係好正常，唯有用admin account登入。

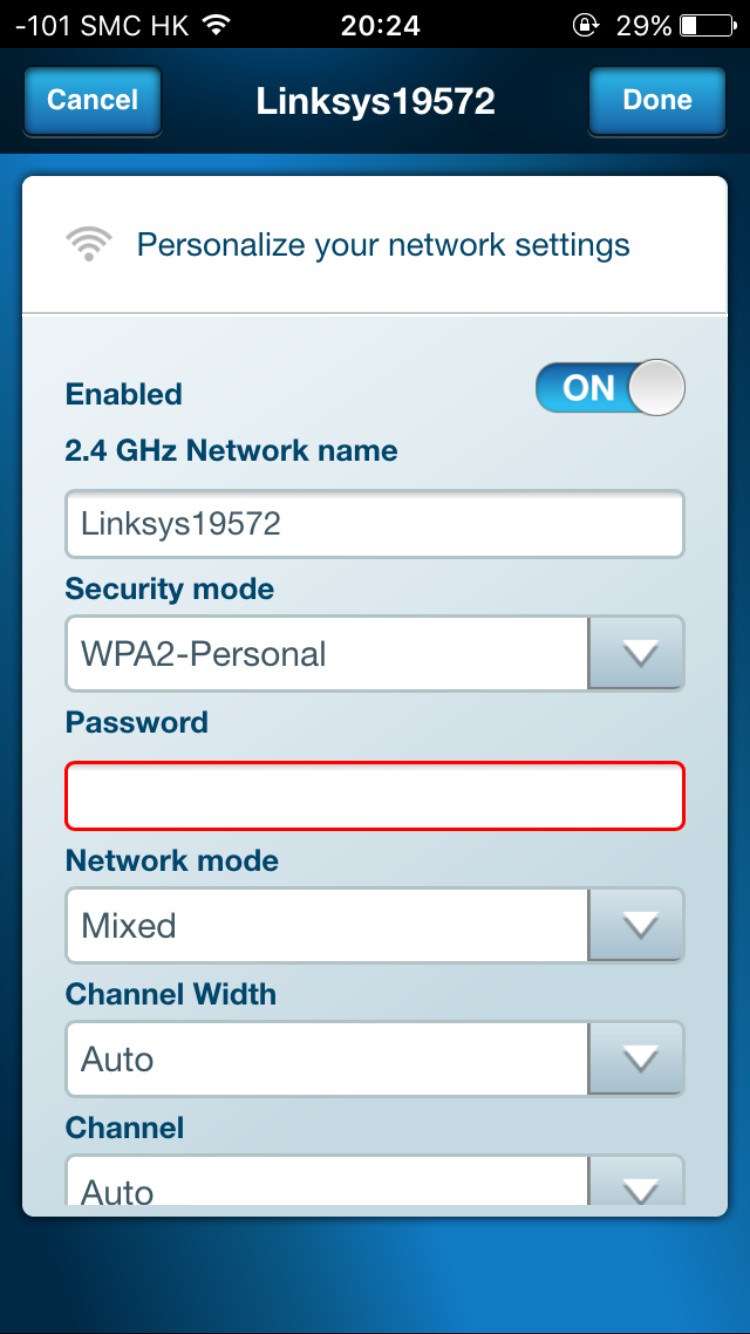

- 基本上咩都做得晒喇！2.4GHz用channel 1、6或者11去用盡個頻寬減少interference！如果你用光纖或者其他方法連網 e.g. cable，恭喜你，你應該已經唔使login上Internet好開心喇！app介面就係冇Internet Setting畀我去set PPPoE！我就唯有死死地氣番埋部電腦度用browser囉⋯
- 最後當然唔好唔記得update firmware同backup config。搞掂！非常簡單！
初始化滿意指數：4.5/5
待續
圖片附件: 01_Box_external.jpg (2016-3-28 23:35, 138.58 KB) / 下載次數 355https://h1.hkepc.com/forum/attachment.php?aid=1876634&k=0f18a69cff27f918c2200daf8439e409&t=1782700067&sid=8yO0OVTHe
圖片附件: 03_Box_content.jpg (2016-3-28 23:35, 136.66 KB) / 下載次數 359https://h1.hkepc.com/forum/attachment.php?aid=1876635&k=7929d8a87aec30d29b4001f166663883&t=1782700067&sid=8yO0OVTHe
圖片附件: 04_Router_back.jpg (2016-3-28 23:35, 90.09 KB) / 下載次數 411https://h1.hkepc.com/forum/attachment.php?aid=1876636&k=5dfa8ac9eb25a35e55ec9128647276a7&t=1782700067&sid=8yO0OVTHe
圖片附件: 05_Router_compare.jpg (2016-3-28 23:35, 130.56 KB) / 下載次數 364https://h1.hkepc.com/forum/attachment.php?aid=1876637&k=0465a63426ee5ab30c6cb37a062088dd&t=1782700067&sid=8yO0OVTHe
圖片附件: 06_Router_default.jpg (2016-3-28 23:35, 142.81 KB) / 下載次數 328https://h1.hkepc.com/forum/attachment.php?aid=1876638&k=bdfdfafcd8bf68d24c092e52062e37b6&t=1782700067&sid=8yO0OVTHe
圖片附件: 07_Setup_Safari.jpg (2016-3-28 23:35, 103.8 KB) / 下載次數 363https://h1.hkepc.com/forum/attachment.php?aid=1876639&k=feb06f8c03a9b009e86c970cb7864036&t=1782700067&sid=8yO0OVTHe
圖片附件: 08_Setup_Safari_error.png (2016-3-28 23:35, 98.64 KB) / 下載次數 344https://h1.hkepc.com/forum/attachment.php?aid=1876640&k=3f63fe1d2f01a7d10e4d0499738072a3&t=1782700067&sid=8yO0OVTHe
圖片附件: 09_Setup_App_admin.jpg (2016-3-28 23:35, 79.4 KB) / 下載次數 385https://h1.hkepc.com/forum/attachment.php?aid=1876641&k=98d861cbac5fad1496807c261d0d5a40&t=1782700067&sid=8yO0OVTHe
圖片附件: 10_Setup_App_front.jpg (2016-3-28 23:35, 82.94 KB) / 下載次數 399https://h1.hkepc.com/forum/attachment.php?aid=1876642&k=bee75ed0fe14b0a8691dc8adc9c9356c&t=1782700067&sid=8yO0OVTHe
圖片附件: 11_Setup_App_wifi.jpg (2016-3-28 23:35, 104.94 KB) / 下載次數 346https://h1.hkepc.com/forum/attachment.php?aid=1876643&k=70b0ef86ed7eee0e0f313087959e2273&t=1782700067&sid=8yO0OVTHe
圖片附件: 02_Box_asia_2.jpg (2016-3-28 23:35, 147.84 KB) / 下載次數 354https://h1.hkepc.com/forum/attachment.php?aid=1876644&k=cc218ee5340d1ff3edfd6f8154655099&t=1782700067&sid=8yO0OVTHe
作者: blaze 時間: 2016-3-28 23:47
本帖最後由 blaze 於 2016-3-29 10:51 編輯
好啦，到戲肉啦！新舊機嘅比較！

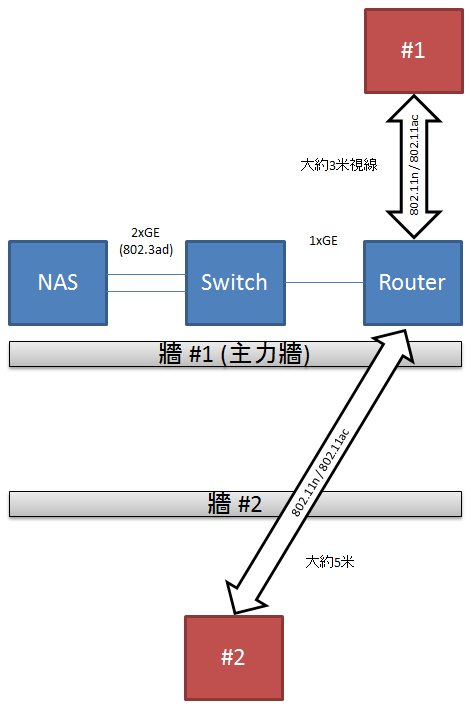

首先解釋下我屋企個網絡topology：
- 以Cisco SG200 switch為中心；
- 兩條GE行802.3ad Link Aggregation駁NAS；
- 一條GE去Linksys EA4500/EA7500做access point同埋出街；
- 平時其他GE駁智能電視etc.；
- 平時都係用Wi-Fi client多，好似電腦呀、printer呀、同手機。
實測設定如下：
做一個蘋果同蘋果嘅比較。就係用同一個環境測試兩部router喇，場景設計同埋測試項目都係唔會改變，變嘅就只有router。測試之前，首先了解一下啲「架撐」呃字，ching如果冇興趣可以直接去睇結果同總結。先講兩部router，重點講下Wi-Fi速度嘅分別：
Router
主角：Linksys EA7500 MAX-STREAM™ AC1900 MU-MIMO Gigabit Router
Wi-Fi芯片係Qualcomm QCA9982同QCA9983，分別負責5GHz同2.4GHz頻道嘅處理，3x3天線設計。支援MU-MIMO，但可惜我手頭冇支援MU-MIMO嘅client，試唔到個威力。
依家嘅firmware版本，QCA9982支援80MHz頻寛同256QAM，以達至最高1300Mbps嘅理論速度。而負責2.4GHz嘅QCA9983除咗支援基本802.11n規格，亦支援256-QAM，以達至最高600Mbps嘅理論速度：
- QCA9982 3x3 802.11ac 5GHz 80MHz 256-QAM = 1300Mbps
- QCA9983 3x3 802.11n 2.4GHz 40MHz 256-QAM* = 600Mbps^
* 廠方256-QAM方案，並非802.11n規格，需要client配合。
^ 值得一提嘅係Linksys個console入面Wireless個設定係冇得指定2.4GHz嘅頻寬為40MHz。只可以揀Auto或者20MHz only。如果只有20MHz的話，最高嘅理論速度為288.9Mbps。
* + ^ 响最唔理想嘅情況之下，如果冇40MHz頻寬，client又唔支援256-QAM，咁即係只可以有20MHz同64-QAM，三條天線（3x3:3）最盡可以比到你216.7Mbps，兩條天線（2x2:2）就得144.4Mbps，一條天線（1x1:1）就慘豬豬，得番72.2Mbps。
到舊機喇！
配角：Linksys EA4500 N900 Dual-Band Smart Wi-Fi Wireless Router
舊機都係3x3天線設計，用咗兩粒一樣嘅Marvell芯片，支援最高64-QAM，最高嘅理論速度如下：
- Marvell 88W8366 802.11n 3x3 5GHz 40MHz 64-QAM= 450Mbps
- Marvell 88W8366 802.11n 3x3 2.4GHz 40MHz 64-QAM= 450Mbps^
^ 同樣地，Linksys個console入面嘅Wireless設係冇得指定2.4GHz嘅頻寬為40MHz。只可以揀Auto或者20MHz only。响唔理想嘅情況之下，2.4GHz頻道最高嘅802.11n速度同EA7500情況一樣。
Client
今次測試會用到嘅Wi-Fi client有兩個，都係比較高端嘅產品。巧合嘅係，雖然兩個用唔同嘅Wi-Fi芯片，但係兩個都係2x2天線設計同埋支援2.4GHz 256-QAM。最高嘅理論速度同樣都做到400Mbps（2.4GHz@40MHz）同866.7Mbps（5GHz@80MHz）：
- AXXX UXX-AC56 Dual-band Wireless-AC1300 USB 3.0 Wi-Fi Adapter。Wi-Fi芯片為Realtek RTL8812AU 802.11 abgn+ac。
- Axxxx iPxxxe 6s A1688。Wi-Fi芯片為Broadcom BCM4350 802.11 abgn+ac。
測試環境及網絡配置
至於個測試環境當然係屋企啦，每一次測試都會將個網絡做實體隔離（isolated network），得返NAS、switch、router同埋client，儘量做到公平公正。網路配置方面，兩個router共四條頻道，每條都會用最高嘅配置去測試router嘅能力。其中EA7500嘅5GHz頻道將會分別做兩次測試，一次802.11n另一次802.11ac，咁樣就可以睇到兩部router嘅分野同埋提昇到802.11ac嘅分別！2.4GHz因為冇得指定40MHz，唯有只求多福。
測試點
測試點有兩個，第一個係網絡示意圖上面嘅#1，經常上網嘅地方，無遮無擋，應該測試到最高嘅速度。第二個係屋企嘅Wi-Fi盲點，平時淨係可以收到好弱嘅2.4GHz頻道，上下網還可以，睇吓YouTube就冇可能喇！睇下今次測試「穿牆」能夠有咩分別！
測試項目

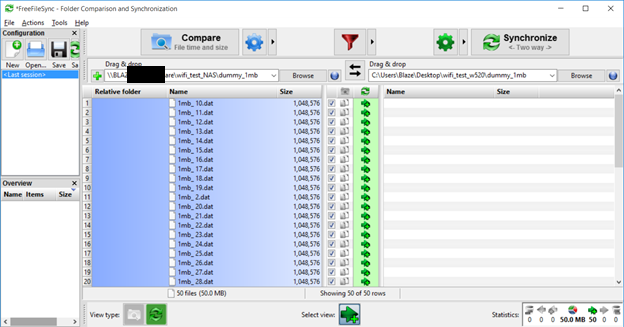

唔同嘅client可以做到唔同方面嘅測試。先講AXXX UXX-AC56，配搭一部有USB3.0行Windows 10嘅手提電腦，將會利用FreeFileSync做上下載測試，亦分開兩組做。第一組係將NAS上面50個1MB檔案下載到client，跟住掉轉將50個1MB檔案上載到NAS。另外一組係將NAS上面1個5GB檔案下載到client，同埋掉轉將1個5GB檔案上載到NAS。可以分別到router對protocol overhead嘅効能同埋真實做到嘅傳輸速度。每一組測試都會响兩個測試點同每一個網絡配置上面行，每組都會做三次用嚟計一個平均數作準。

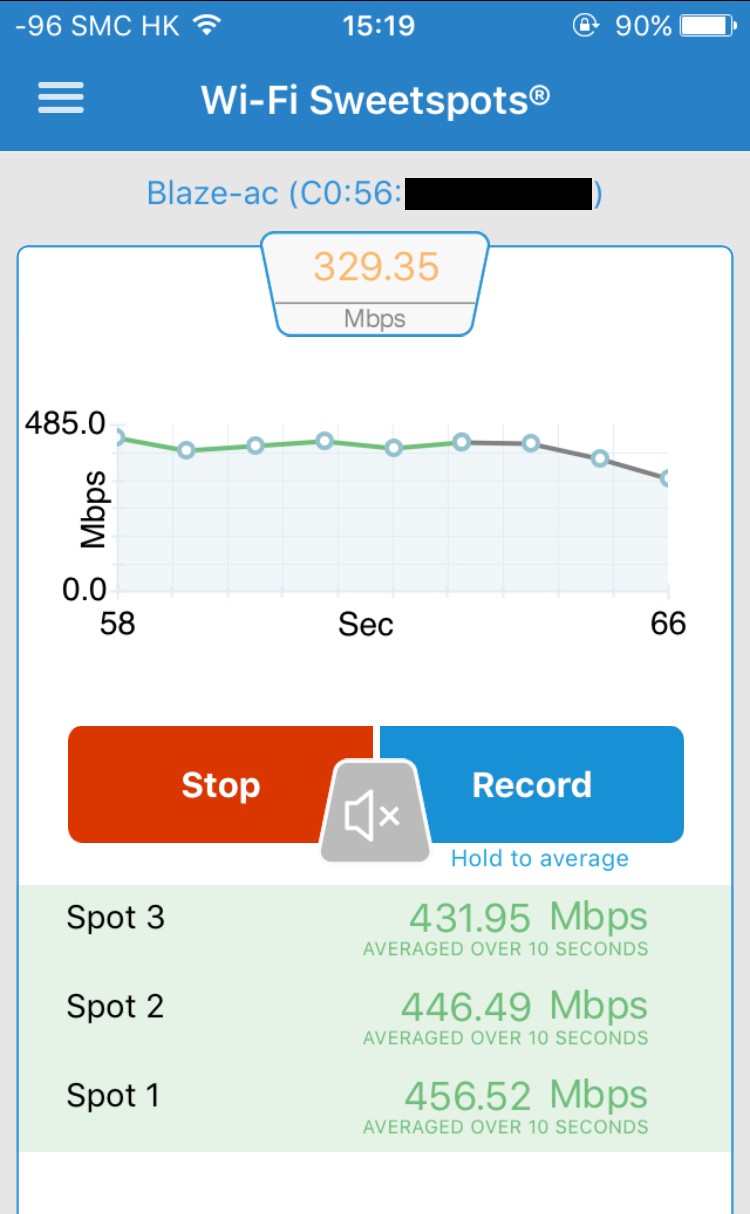

另外一個測試會用Axxxx iPxxxe 6s A1688。因為安全理由我冇jailbreak，所以見到嘅資料同埋可以做到嘅測試有限。我將會用一個app叫做Wi-Fi Sweetspots

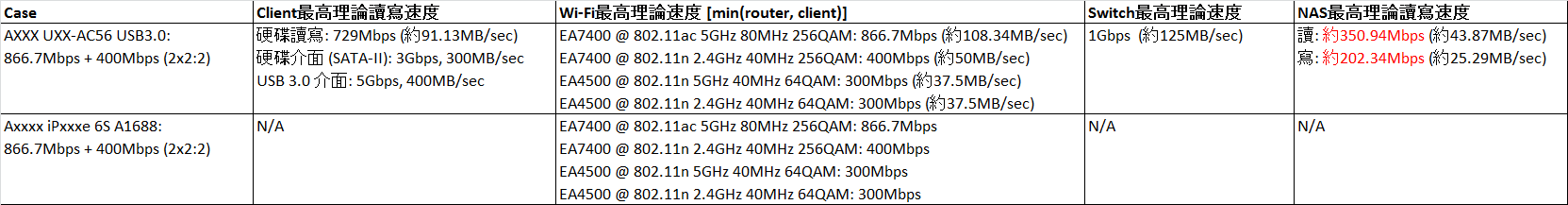

講咗咁耐，睇睇下邊個測試前summary：
當我砌完望一望個表，心裡一寒！唔係因為我有百幾個test要做，而係因為我部NAS响依個測試係個樽頸！停一停，諗一諗，又定番啲。是咁的。整個end-to-end communication一定有一個最慢，而switch同Wi-Fi嘅最大效能當然要俾兩端讀寫快好多。咁先可以推到NAS去自己個最大效能。LAN傳輸一般嚟講係俾多端用而Wi-Fi亦因為自身媒體限制有音噪。簡單的講，條喉要預粗啲，留buffer！計埋一般情況之下嘅網絡效能（6至8成不等），呢個「樽頸」對測試應該影響不大。
圖片附件: 12_Network.png (2016-3-28 23:39, 19.13 KB) / 下載次數 349https://h1.hkepc.com/forum/attachment.php?aid=1876647&k=f3f671e5ca2a6175433f847919749d3e&t=1782700067&sid=8yO0OVTHe
圖片附件: 13_Sample_FreeFileSync_Prep.png (2016-3-28 23:39, 108.77 KB) / 下載次數 298https://h1.hkepc.com/forum/attachment.php?aid=1876648&k=370b41fa6c69780c484ec2a5ecb56fcd&t=1782700067&sid=8yO0OVTHe

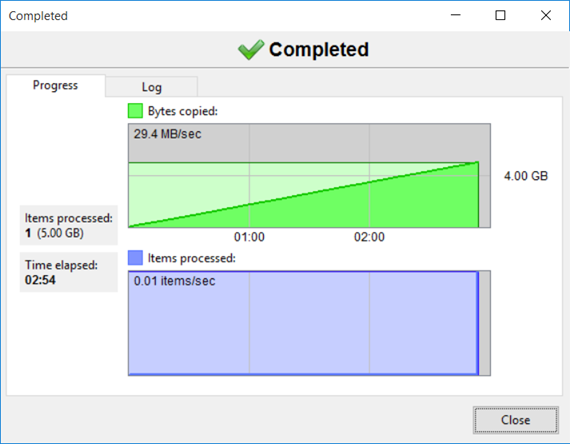

圖片附件: 14_Sample_FreeFileSync_Result.png (2016-3-28 23:39, 41.02 KB) / 下載次數 308https://h1.hkepc.com/forum/attachment.php?aid=1876649&k=2a9aaf55378e988df7c3e320ab9aa0ba&t=1782700067&sid=8yO0OVTHe
圖片附件: 15_Sample_sweet.jpg (2016-3-28 23:39, 90.54 KB) / 下載次數 289https://h1.hkepc.com/forum/attachment.php?aid=1876650&k=223d0c2ed011c38ecbe1b20ce153f80f&t=1782700067&sid=8yO0OVTHe
圖片附件: 16_Network_table.png (2016-3-28 23:39, 33.18 KB) / 下載次數 308https://h1.hkepc.com/forum/attachment.php?aid=1876651&k=52aa630309998e720f8be62d865679e3&t=1782700067&sid=8yO0OVTHe
作者: blaze 時間: 2016-3-28 23:56
本帖最後由 blaze 於 2016-3-29 10:53 編輯
好喇，依啲技術上嘅嘢對好多ching都係面個浸，為免悶親大家，係時候睇下結果！

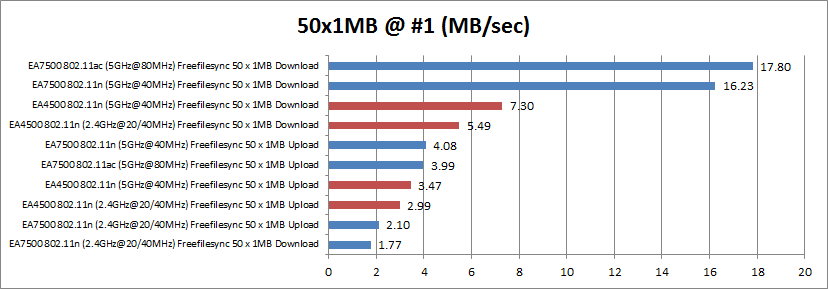

測試一 #1 測試點 50 x 1MB 上下載

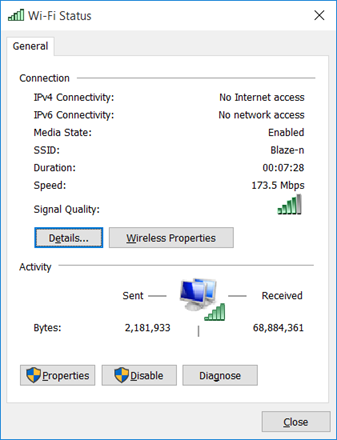

5GHz頻道下載嘅表現EA7500比EA4500出色，上載就稍優，反映硬件升級之後嘅分別。可惜2.4GHz反而差過4年貨仔嘅EA4500，令人失望。睇番測試數據，2.4GHz表現未如理想嘅原因正正就係因為EA7500行咗20MHz頻寬，反而EA4500就跳咗上去40MHz！以理論速度嚟計，data rate係173.3Mbps（20MHz @ 256-QAM）同300Mbps（40MHz @ 64-QAM）嘅分別！齋睇個data rate都蝕咗一半！如果EA7500行40MHz，個結果應該會比較合理！可惜我試來試去都試唔到。理論上router fallback去20MHz應該根據802.11n規格去計數，咁即係話兩部router响依個計算上面係有差異。因為兩個router其實就擺喺附近，以我嘅估計，兩部router都應該fallback去20MHz，但係EA4500因為某些原因冇咁樣做，令到呢個測試唔係响同一個起跑線。
感覺上話俾我聽EA7500上面嗰一粒Qualcomm QCA9982 5GHz Wi-Fi 芯片效能都唔錯。

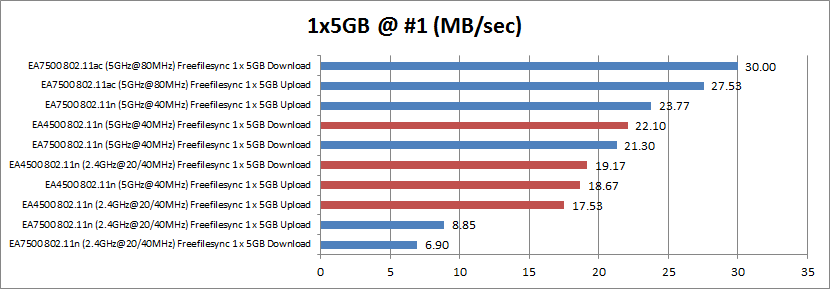

測試二 #1 測試點 1 x 5GB 上下載

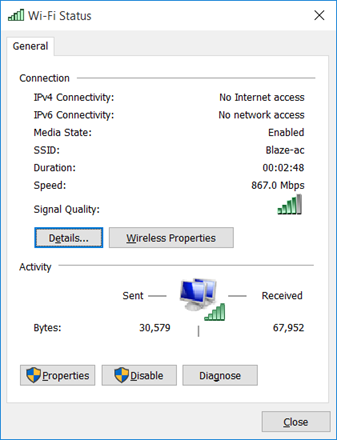

5GB檔案可以試到實際速度，令我感到出奇嘅係，以EA7500條5GHz頻道，行802.11ac贏802.11n並唔係太多！只有30%左右！（頻道闊左一倍，唔係應該快一倍咩？）再睇返數據，行802.11ac嗰時已經見到256-QAM去到盡嘅866.7MHz data rate，而802.11n都見到64-QAM去盡嘅300MHz！唯一令我聯想到嘅，就應該係我部NAS嘅「樽頸」！估唔到咁快比我試到出嚟！唔知HKEPC可唔可以同S記都搞一個開箱活動，俾個機會我試一試佢！
至於802.11n @ 5GHz，因為EA7500嘅測試裏面都去唔到256-QAM嘅400Mbps，得返同EA5400一樣64-QAM嘅300Mbps，所以响40MHz嘅802.11n表現相當，一如預期。2.4GHz一樣受到頻寬嘅限制，如果用到40MHz，或者EA4500公平啲嘅話，個結果應該會好睇好多！
測試三 #1 Wi-Fi Sweetspots®
一睇就知802.11ac贏一截，意料中事，數值都似樣。問題係點解去唔到256-QAM嘅866.7Mbps？依過數又係64-QAM喎！（芯片揀行幾多QAM，我真係食條鐵咩？）其他頻道嘅數就好正常，大概係六成至到八成嘅utilisation。

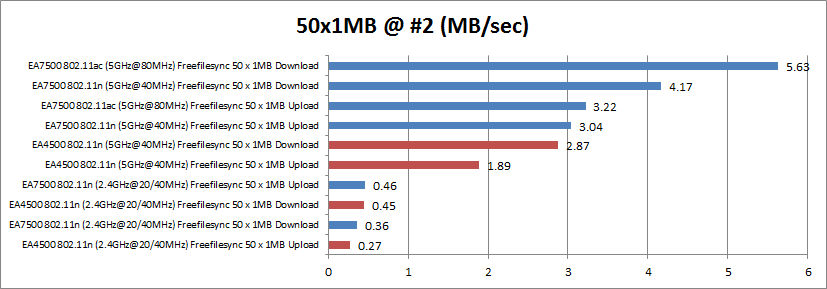

測試四 #2 50 x 1MB 上下載
嚟到Wi-Fi盲點，結果特別嘅地方係5GHz表現比2.4GHz仲要好！可能係用AXXX UXX-AC56嘅時候（平時唔會拎佢去#2用）

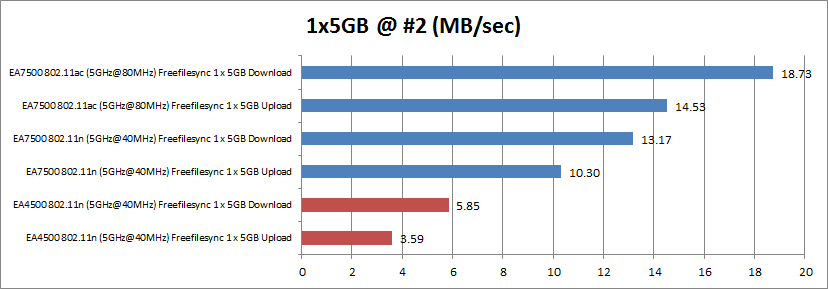

測試五 #2 1 x 5GB 上下載
呢個測試就見到真彰喇！點解少咗幾個2.4GHz嘅組合？原因係2.4GHz根本唔夠穩定做呢個測試，連到線嘅情況都只有0.3Mbps以下嘅速度。抄一晚都未抄完個5GB檔案，各位ching就放過小弟俾我宣佈2.4GHz測試失敗。整體表現EA7500完勝。
測試六 #2 Wi-Fi Sweetspots®
嘩，又少幾個組合嘅？無錯，小弟並無偷懶，原因同「測試五」一樣，用Axxxx iPxxxe 6s A1688做測試時有一啲頻道根本冇一個穩定嘅連線，平時我就係得嗰EA4500上面少少嘅2.4GHz喇，係咪好灰呢？。睇嚟新router穿牆嘅能力的確係高啲。可惜802.11ac响呢個Wi-Fi盲點都係欠奉。

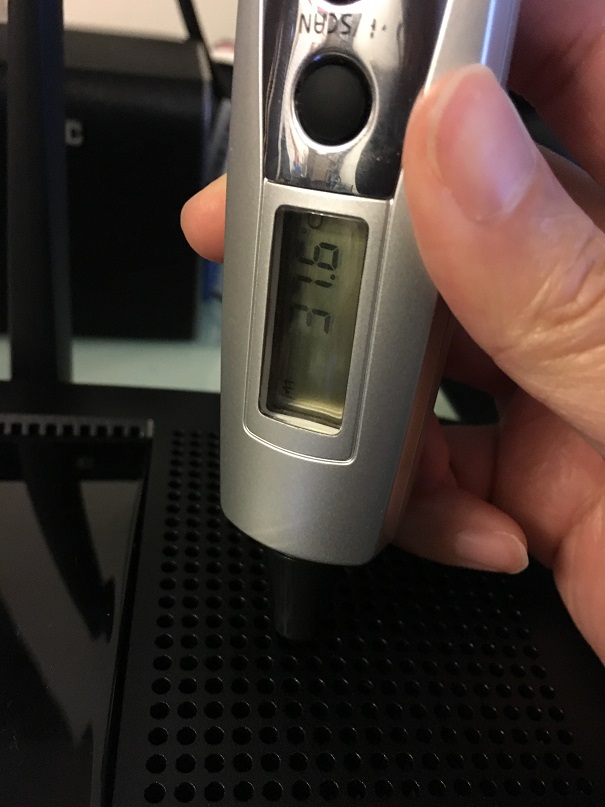

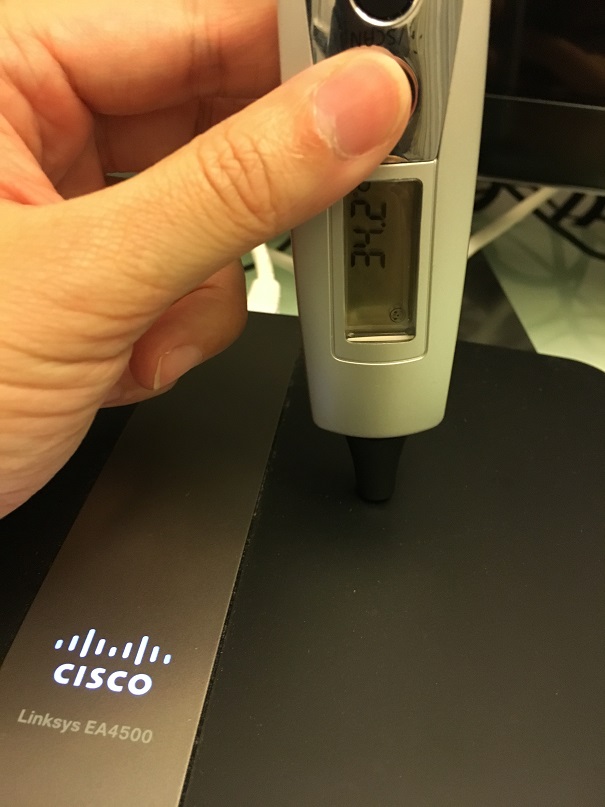

臨場即興 測試七 溫度比較
兩部機都煲咗好耐，EA4500涼少少34度，部EA7500嘅設計有利散熱，37度都可以接受。我試咗一陣先搵到一個最暖嘅位去度，相信係CPU嘅位置。用手摸其實都只係微暖，家用完全冇問題。
測試總結
EA7500俾我嘅感覺良好，5GHz效能高，穿牆能力好，而802.11ac穩定，可惜試唔到真正1300Mbps同MU-MIMO嘅威力。
睇番現時周邊嘅設備，手提裝置好多時候都係2x2:2天線設計亦未有MU-MIMO，用上限頻寬80MHz去866.7Mbps，EA7500勝任有餘。用一啲較大型嘅電腦產品，例如電腦，可以去到1300Mbps，以流行嘅1000Mbps光纖上網嚟計fit到正！
過幾年當啲周邊普及802.11ac @ 160MHz嘅時候（同埋小弟upgrade個NAS時）再升級！大牌子router中，EA7500絕對算係一個經濟嘅選擇！
Wi-Fi router對於屋企個LAN嚟講係一個好重要嘅部份，除咗冇咗冇得上網，個router其實係屋企上網連線體驗嘅靈魂，尤其係用NAS嘅用家。而最好嘅router係一個「隱形」嘅router，要方便設定之餘，設定好之後就唔使再理。用咁多年嘅嘢，即管用多啲心機做research，可以攞多少少出嚟投資，買大牌子，㩒用啲，用得開心啲！最緊要嘅係屋企人認同你講句「上網快咗喎」！值了！
整體滿意指數：4/5
Credit（測試軟件）
FreeFileSync
Wi-Fi Sweetspots® (iOS | Android)
圖片附件: 17_Test_1_1mb.png (2016-3-28 23:48, 27.15 KB) / 下載次數 418https://h1.hkepc.com/forum/attachment.php?aid=1876656&k=2ceb3168b852ab14e2733bc9b2cdc1fa&t=1782700067&sid=8yO0OVTHe
圖片附件: 18_Test_1_5gb.png (2016-3-28 23:48, 27.26 KB) / 下載次數 335https://h1.hkepc.com/forum/attachment.php?aid=1876657&k=550cc4c8cd0d0147cd1f91871172ce5a&t=1782700067&sid=8yO0OVTHe
圖片附件: 19_Tx_867.png (2016-3-28 23:48, 39.82 KB) / 下載次數 323https://h1.hkepc.com/forum/attachment.php?aid=1876658&k=20ac71edff79cc0bf774c89320597757&t=1782700067&sid=8yO0OVTHe
圖片附件: 20_Tx_173.png (2016-3-28 23:48, 40.31 KB) / 下載次數 367https://h1.hkepc.com/forum/attachment.php?aid=1876659&k=182156e40cd3dbb6d2f22f66792cccdd&t=1782700067&sid=8yO0OVTHe
圖片附件: 21_Test_1_sweet.png (2016-3-28 23:48, 8.76 KB) / 下載次數 326https://h1.hkepc.com/forum/attachment.php?aid=1876661&k=9bb82d2be97d9f4638b03b449e3a1245&t=1782700067&sid=8yO0OVTHe
圖片附件: 22_Test_2_1mb.png (2016-3-28 23:48, 27.13 KB) / 下載次數 370https://h1.hkepc.com/forum/attachment.php?aid=1876662&k=1561933053d86a0f8800b1b485d336dc&t=1782700067&sid=8yO0OVTHe
圖片附件: 23_Test_2_5gb.png (2016-3-28 23:48, 18.37 KB) / 下載次數 336https://h1.hkepc.com/forum/attachment.php?aid=1876663&k=ca1c79ff28d21ec52c15a3299371cb41&t=1782700067&sid=8yO0OVTHe
圖片附件: 24_Test_2_sweet.png (2016-3-28 23:48, 6.89 KB) / 下載次數 292https://h1.hkepc.com/forum/attachment.php?aid=1876664&k=7473f691a6f1664d61648eb98a17a352&t=1782700067&sid=8yO0OVTHe
圖片附件: 25_Temp_ea5400_1.jpg (2016-3-28 23:48, 98.91 KB) / 下載次數 312https://h1.hkepc.com/forum/attachment.php?aid=1876665&k=87ef534083856cabd9be7d7f9b7b9fb4&t=1782700067&sid=8yO0OVTHe
圖片附件: 26_Temp_ea7500_1.jpg (2016-3-28 23:49, 108.88 KB) / 下載次數 317https://h1.hkepc.com/forum/attachment.php?aid=1876666&k=12f1357c4bb2ef9e95cd7bd89a87275d&t=1782700067&sid=8yO0OVTHe
作者: Apollo13 時間: 2016-3-29 10:41
本帖最後由 Apollo13 於 2016-3-29 10:52 編輯
好詳細開箱， 有埋比較，工作溫度，讚
作者: chen_qi02 時間: 2016-3-29 11:43
本帖最後由 chen_qi02 於 2016-3-29 12:49 編輯
<原來 deadline 已改>
作者: blaze 時間: 2016-3-29 12:51
回覆 5# chen_qi02
多謝ching提點
編輯部份已用紅色標示，係一啲cosmetic嘢同引用正統注册標號，俾翻IP Wi-Fi Sweetspots®作者。HKEPC及版主可翻查紀錄。另，email指示文章完成時間已作改動！
作者: peacehoperisc 時間: 2016-3-29 14:48
樓主,
唔計天線, 尺寸幾大 ?
可以打棟放 ?
thanks!
作者: blaze 時間: 2016-3-29 14:58
回覆 7# peacehoperisc
唔計天線 257 x 184 x 56 mm
唔可以打棟, 但可以簡單掛牆
作者: peacehoperisc 時間: 2016-3-29 17:41
回覆 8# blaze
Thank you ! C Hing
作者: kchouse 時間: 2016-4-1 15:06
真好
又多個參考作者: myclee 時間: 2016-4-1 15:51
好有heart 寫, 要赞一個
作者: myclee 時間: 2016-4-1 16:00
唔知有邊一部router可以獨立set 20MHz , 40MHz & 80MHz呢
作者: blaze 時間: 2016-4-1 19:17
唔知有邊一部router可以獨立set 20MHz , 40MHz & 80MHz呢
myclee 發表於 2016-4-1 16:00
thanks ching!
邊個頻道, 2.4GHz/5GHz? 根據802.11n標準, 2.4GHz 頻道router 唔可以提供 40MHz 選擇 (只要有20MHz only 或者 auto)
5GHz 就可以20, 40 或者 80MHz (80MHz係802.11ac only)
作者: myclee 時間: 2016-4-1 21:27
回覆 13# blaze
oh, see. Thank you！
作者: blaze 時間: 2016-4-1 21:53
回覆 blaze
oh, see. Thank you！
myclee 發表於 2016-4-1 21:27
唔駛唔該，開心討論！
作者: simonkcng38 時間: 2016-4-8 22:26
好用心既開箱文,非常詳細!
作者: An17d 時間: 2016-4-20 19:40
thanks so much for good review!
作者: lksforu 時間: 2016-4-26 09:51
Thanks ching.. 我仲struggle 緊新屋買邊隻router .. EA7500, 68U or 87u.. 多個比教..thanks
