作者: johnho 時間: 2019-4-23 12:17 標題: Kossel Mini 改裝.加熱床風扇罩改LCD case加三角蓋改平台調平
本帖最後由 johnho 於 2019-4-23 12:24 編輯
大家好....我都做左ROM友好耐啦....今日都要做番D野....
首先, 先謝謝offer兄平時指教post文, 若不,都攪唔掂 ha
正題...Kossel改裝編....
1) 改限位固定座, 目的....可以用調滑車 鏍絲 控制距離調機...
2) 改熱頭風扇罩....目的...1) 減低風扇凸出打印機外圍, 2)直吹熱頭中心點, 但好似無麥用...罩邊位有回風問題, 要加膠紙...今晚再試
3) 改Display mount, 目的...1) 更加慳位...2) 放便拆卸
4) 加三角蓋...目的...1) 防止雜物走入三角件內. 2) 加入平台手動調平功能...平台穩如太山...方便調機
5) 改了12v30A電源, 加了mosfet & tempurate sensor & heatbed, 給大家參考....小心...改熱床時記得注意安全....check清楚線路
6) 加了底板風扇罩.....目的 1) 直吹motor drive and mosfet 降温...減小motor失步可能
7) 底板電線從新報局...不用改線..目的, 另熱頭電線在中心點走動....不會被滑車扣到電線
今晚再post 3D drawing給大家參考.
以上都是 皮毛 改裝......希望大家不要見笑...
謝

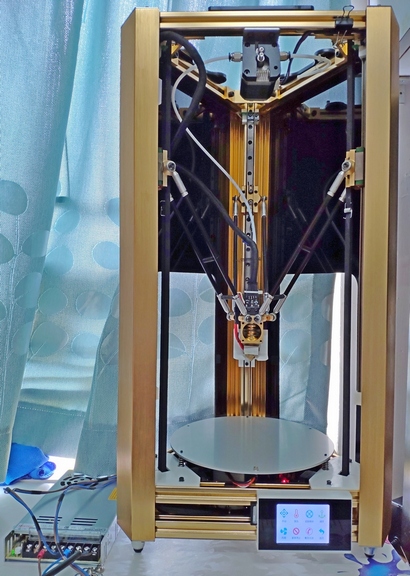

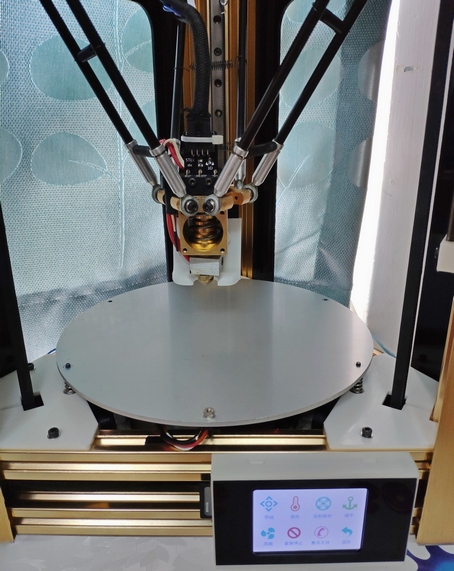

Kossel改裝, 完成95%
三角加了保護蓋, 防止鏍絲掉入裡面

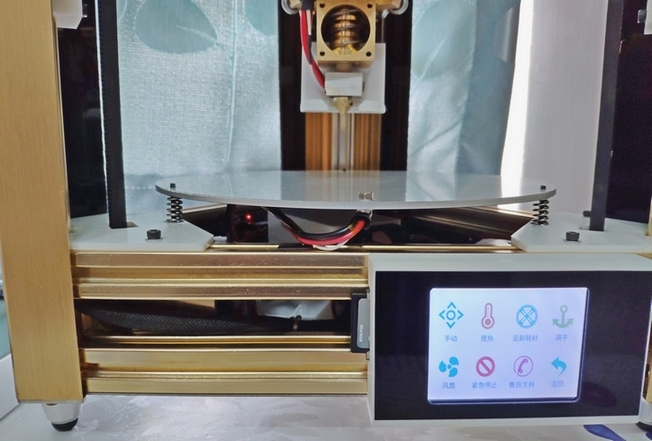

保護蓋還有調平勁能, 平台穩如泰山

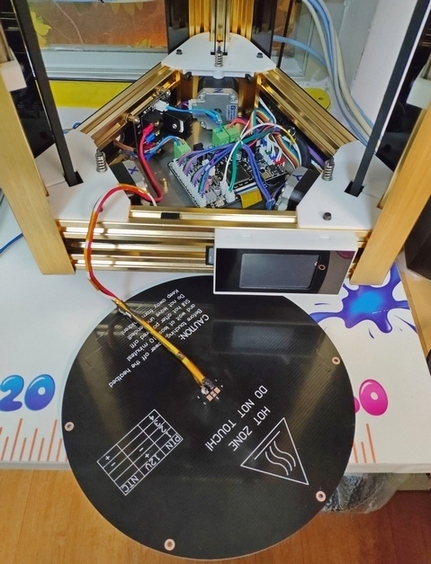

改裝加了熱床...報線都攪左好耐

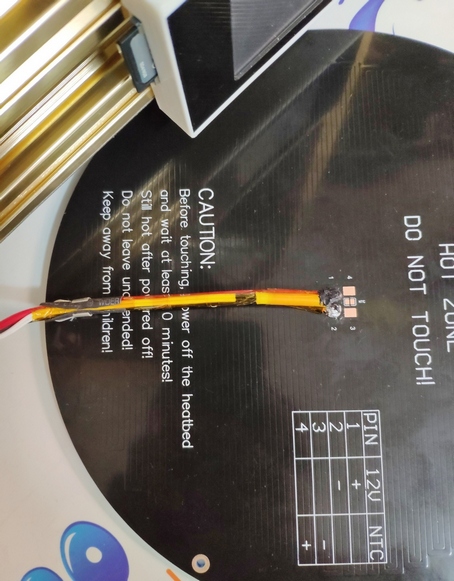

熱床包了耐高温膠紙..用端子毋定電線, 防走位

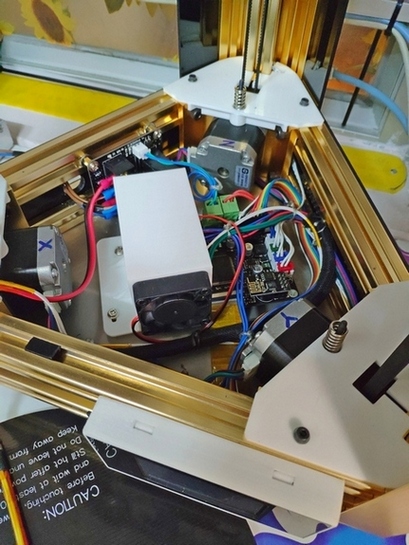

機內加了風扇罩...直吹moto drive和mosfet

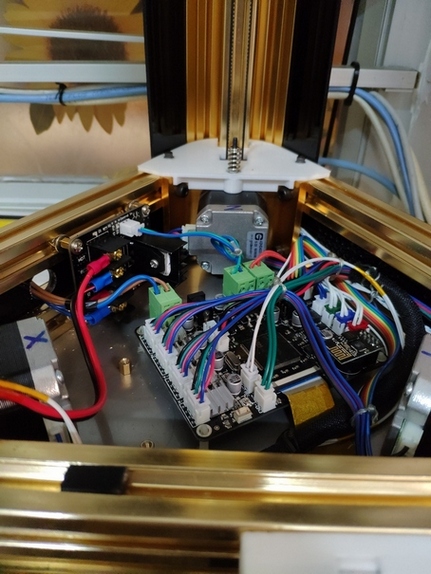

內部報線....

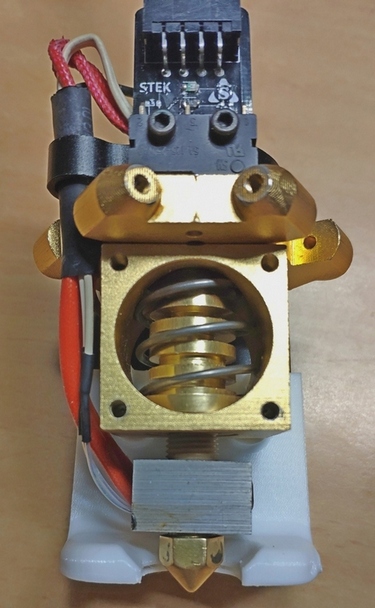

改良風扇坐...有回風現像...今晚試試加膠紙密封佢

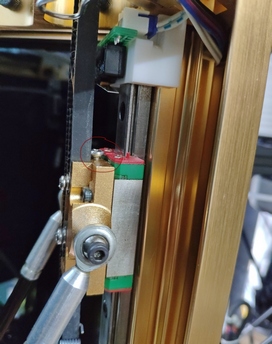

改了限位固定座, 加了一粒鏍絲...準備攪調平..

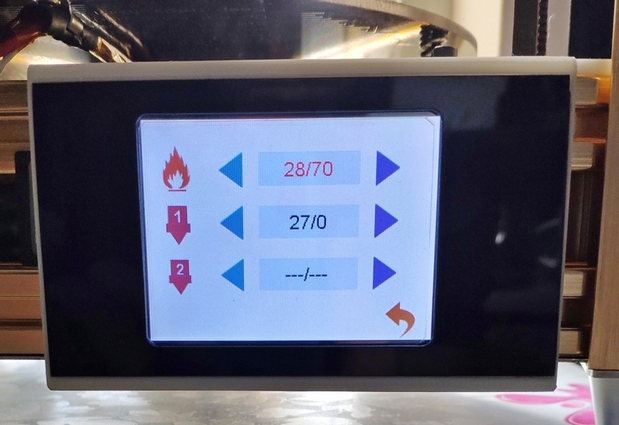

加了display cover, 更加省慳位..還可以拆卸
圖片附件: [Kossel改裝, 完成95%] A_01.jpg (2019-4-23 11:17, 140.31 KB) / 下載次數 152https://h1.hkepc.com/forum/attachment.php?aid=2122010&k=7e5cce1c53f1b0ff8176fa2cdaa68136&t=1781332264&sid=3sOQJp6IHO
圖片附件: [三角加了保護蓋, 防止鏍絲掉入裡面] A_02.jpg (2019-4-23 11:20, 137.2 KB) / 下載次數 164https://h1.hkepc.com/forum/attachment.php?aid=2122012&k=c83ad241461fa991f3b90e137ea08a78&t=1781332264&sid=3sOQJp6IHO
圖片附件: [保護蓋還有調平勁能, 平台均如太山] A_03.jpg (2019-4-23 11:20, 131.16 KB) / 下載次數 157https://h1.hkepc.com/forum/attachment.php?aid=2122013&k=f8501e300b81845ef082bd8832f98b4f&t=1781332264&sid=3sOQJp6IHO
圖片附件: [改裝加了熱床...報線都攪左好耐] A_04A.jpg (2019-4-23 11:21, 143.8 KB) / 下載次數 135https://h1.hkepc.com/forum/attachment.php?aid=2122014&k=85720d22dd03a2a0258082fc8827e1d1&t=1781332264&sid=3sOQJp6IHO
圖片附件: [熱床包了耐高温膠紙..用端子毋定電線, 防走位] A_04B.jpg (2019-4-23 11:21, 137.05 KB) / 下載次數 127https://h1.hkepc.com/forum/attachment.php?aid=2122015&k=3aa809a7c06e381744f85ebbd6e4c1de&t=1781332264&sid=3sOQJp6IHO
圖片附件: [機內加了風扇罩...直吹moto drive和mosfet] A_05.jpg (2019-4-23 11:21, 135.88 KB) / 下載次數 171https://h1.hkepc.com/forum/attachment.php?aid=2122016&k=c892b42f9bc578bcab1e454eea68df8c&t=1781332264&sid=3sOQJp6IHO
圖片附件: [內部報線....] A_06.jpg (2019-4-23 11:21, 137.59 KB) / 下載次數 121https://h1.hkepc.com/forum/attachment.php?aid=2122017&k=69d1cb14526675ff2c5cfa1992311463&t=1781332264&sid=3sOQJp6IHO
圖片附件: [改良風扇坐...有回風現像...今冕試試加膠紙密封佢] B_01.jpg (2019-4-23 11:21, 24.46 KB) / 下載次數 134https://h1.hkepc.com/forum/attachment.php?aid=2122018&k=ba6c784d55702c15ad87d9990d50a455&t=1781332264&sid=3sOQJp6IHO
圖片附件: B_02.jpg (2019-4-23 11:21, 109.59 KB) / 下載次數 157https://h1.hkepc.com/forum/attachment.php?aid=2122019&k=8f1c0b74af4513e62880e7360c1ec737&t=1781332264&sid=3sOQJp6IHO
圖片附件: [改了限位固定座, 加了一粒鏍絲...準備攪調平..] C_01.jpg (2019-4-23 11:21, 52.05 KB) / 下載次數 114https://h1.hkepc.com/forum/attachment.php?aid=2122020&k=2567492756242b5ca69bcd6d6810a3ea&t=1781332264&sid=3sOQJp6IHO
圖片附件: [加了display cover, 更加省慳位..還可以拆卸] D_01.jpg (2019-4-23 11:21, 117.53 KB) / 下載次數 131https://h1.hkepc.com/forum/attachment.php?aid=2122021&k=fb9df7c0042d14307542a014bb6317f7&t=1781332264&sid=3sOQJp6IHO
作者: johnho 時間: 2019-4-23 13:02
總結
- 攪了咁多野...都是為了手動調機....
- 加熱床...都是試玩..希望可以改善膠件翹邊問題...
- 我用過磁性平台貼(2mm厚).....雖然可以好容易取件, 但都是有翹邊問題, 2mm厚磁貼都被膠件抽起
- 相反..用回原有玻璃平台....膠件沒有翹邊問題..但好難取件...
- 所以, 就算沒有熱床...只要用回玻璃平台...都可以解決翹邊問題...
作者: ustkl 時間: 2019-4-23 15:14
見到呢個Post先醒起個Friend 放低左部一樣的俾我砌(改), 不過放埋一邊唔記得左
作者: palpatrick 時間: 2019-4-23 18:34
總結
- 攪了咁多野...都是為了手動調機....
- 加熱床...都是試玩..希望可以改善膠件翹邊問題...
- 我用過磁 ...
johnho 發表於 2019-4-23 13:02
師兄加油！ 改得非常有道！
via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
作者: johnho 時間: 2019-4-23 18:39
見到呢個Post先醒起個Friend 放低左部一樣的俾我砌(改), 不過放埋一邊唔記得左 ...
ustkl 發表於 2019-4-23 15:14
還有個噴頭要攪，因為個頭條peek管就快打柴，噴咀和peek管又買唔番，要係部機未死前改頭，還在麼索中呢，。
頂住呀kossel仔.......哈
作者: 3D_DIY 時間: 2019-4-23 20:23
我都有興趣想改造呢部金屬機（當年無團購），唔知坊間仲有無機會平價收購呢？
via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
作者: fred2088 時間: 2019-4-23 22:02
回覆 1# johnho
好像有Wifi
作者: ustkl 時間: 2019-4-23 23:51
回覆 5# johnho
我一係唔攪, 一攪effector hotend 聯臂會換哂佢。
作者: johnho 時間: 2019-4-25 00:05
以下是3D drawing原圖, STP format, 方便大家改圖, 但這裡放不到附件...所以只能放在wetransfer給大家下載, link有效期 7 days.
https://wetransfer.com/downloads ... 190424155015/72d850

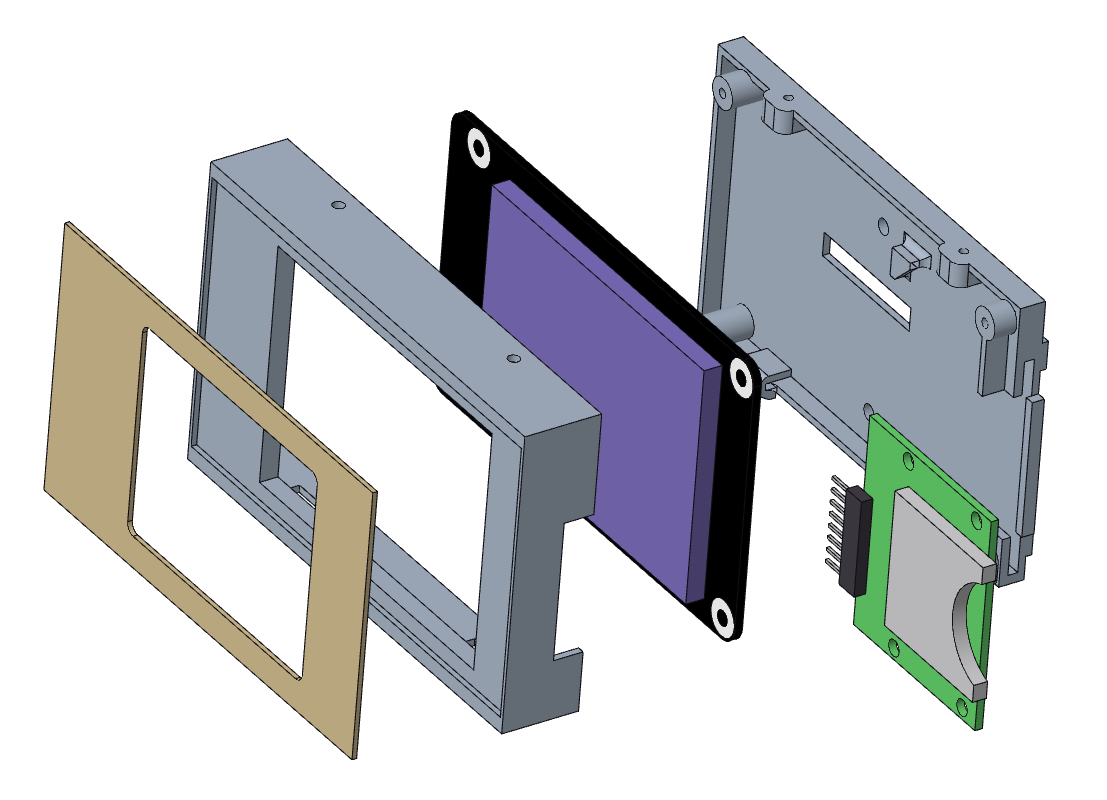

LCD display case

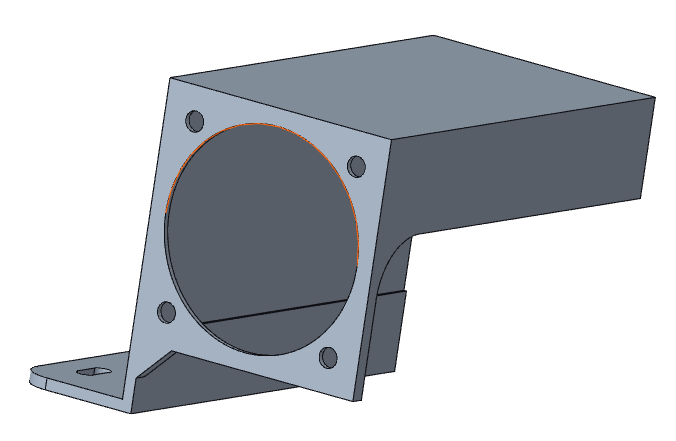

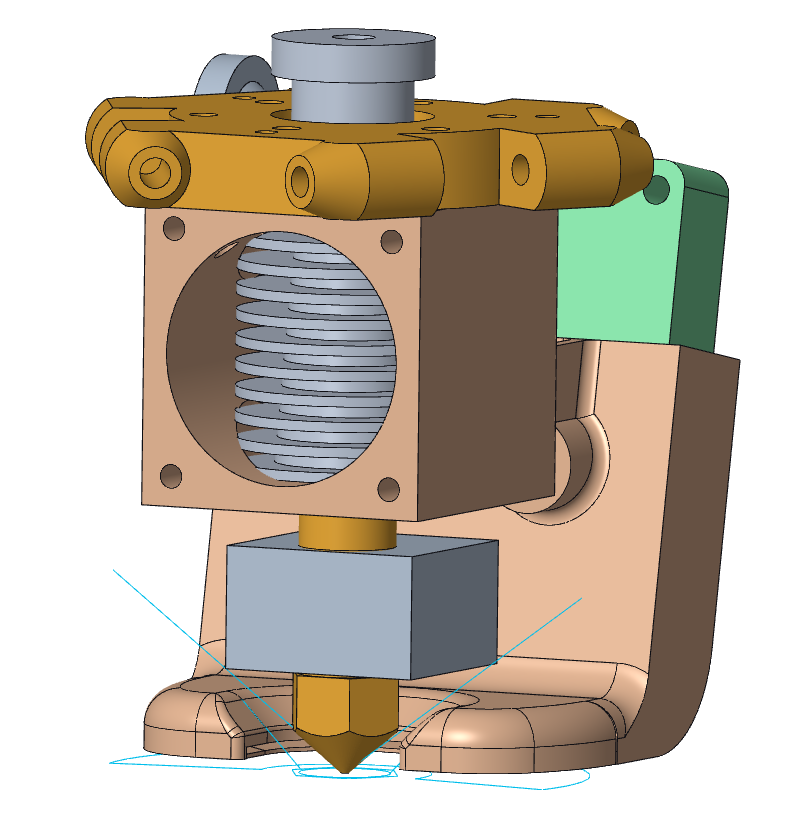

45mm fan holder for hotend
40mm fan holder for chitu mainboard

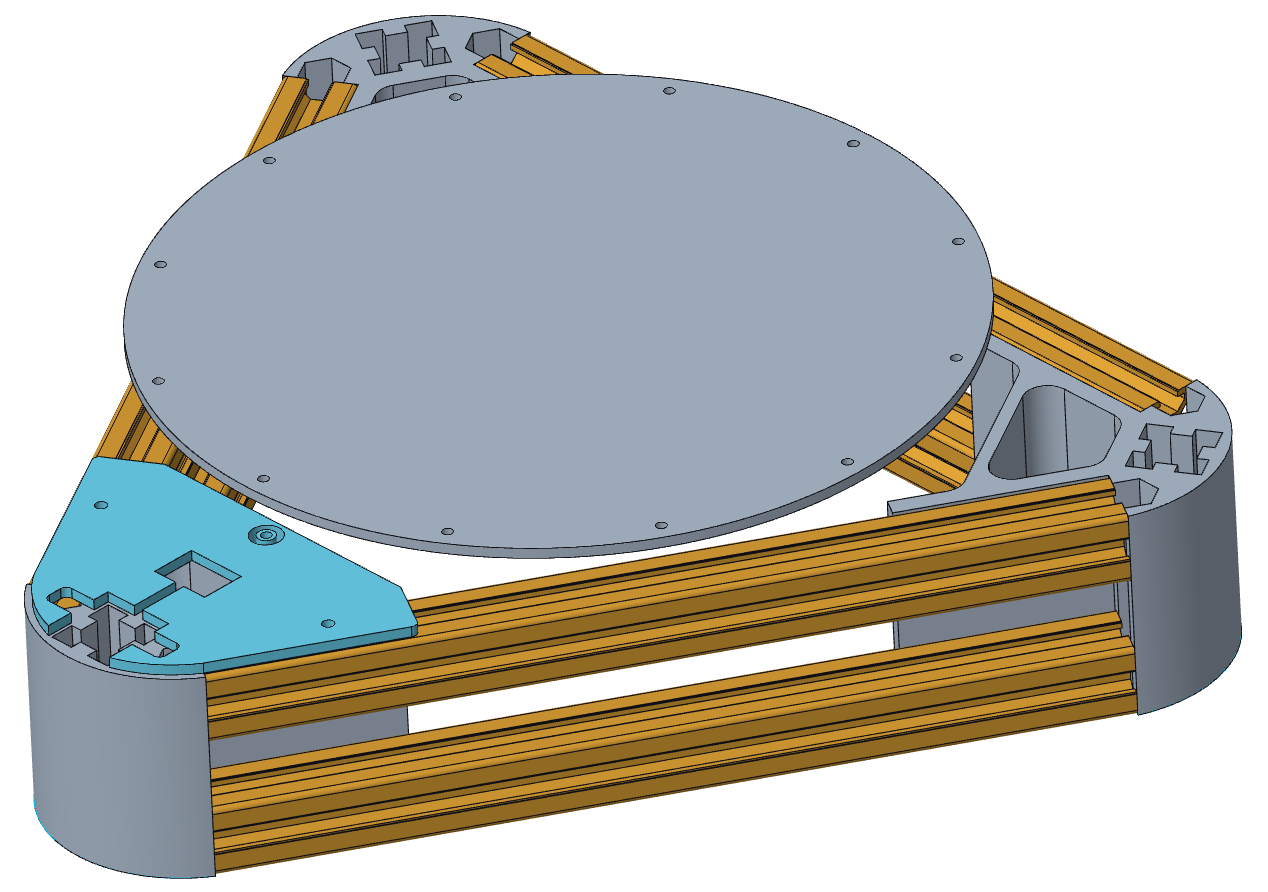

Vertex cover

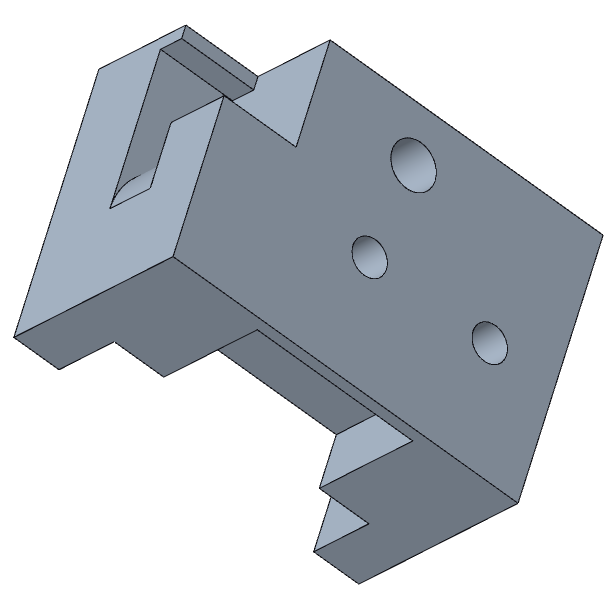

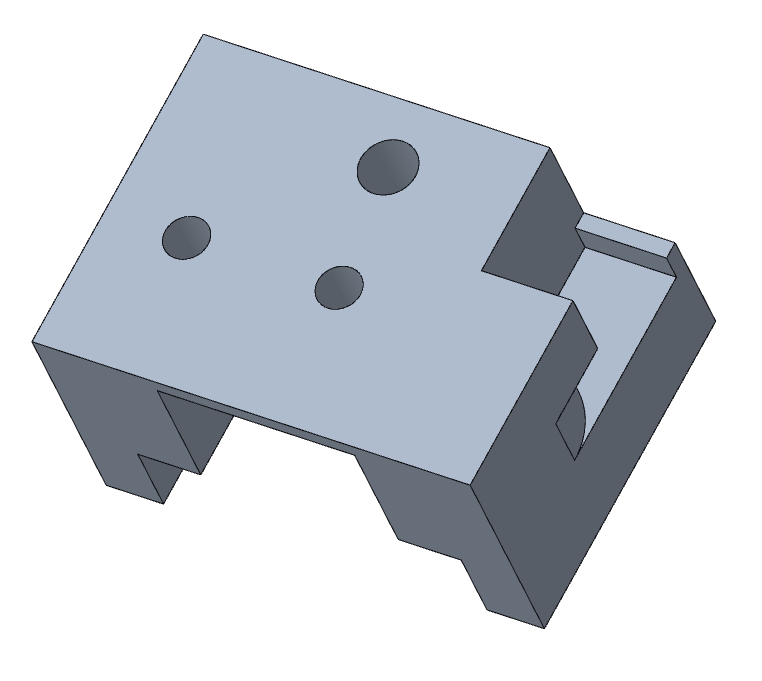

Endtop holder (left)
Endtop holder (right)

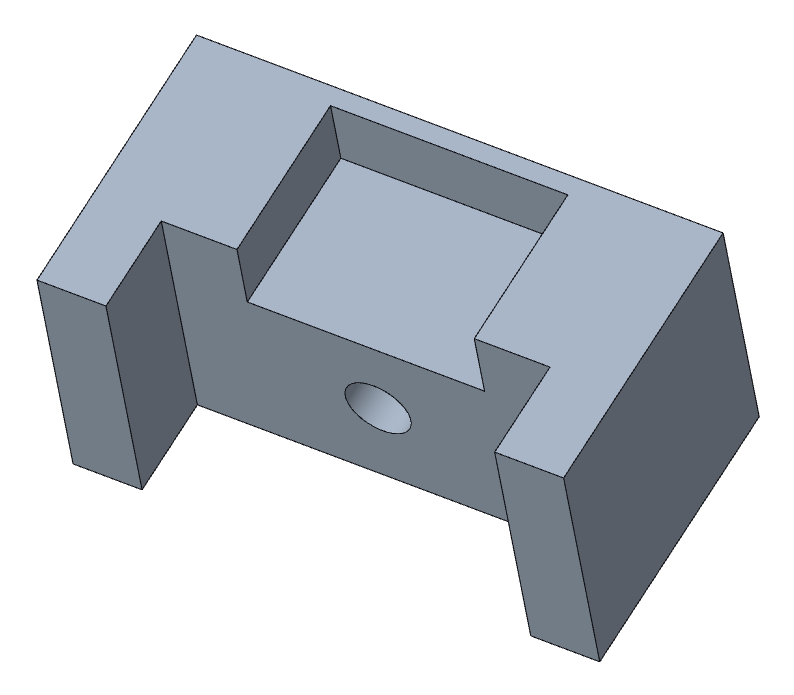

Endtop holder (bottom)
圖片附件: LCD_Case_assembly_drawing.png (2019-4-24 22:52, 78.04 KB) / 下載次數 120https://h1.hkepc.com/forum/attachment.php?aid=2122356&k=b1f242e533b166a632acffa2ce54d7d8&t=1781332264&sid=3sOQJp6IHO
圖片附件: Endtop_holder_bottom.png (2019-4-24 23:57, 23.81 KB) / 下載次數 130https://h1.hkepc.com/forum/attachment.php?aid=2122373&k=7fc7d57f426e721c37bff6e79ee0e34e&t=1781332264&sid=3sOQJp6IHO
圖片附件: Endtop_holder_bottom.png (2019-4-24 23:58, 23.81 KB) / 下載次數 160https://h1.hkepc.com/forum/attachment.php?aid=2122374&k=a89e5c821dc722b96030a0e4b1c715a1&t=1781332264&sid=3sOQJp6IHO
圖片附件: Endtop_holder_Left.png (2019-4-24 23:58, 24.81 KB) / 下載次數 167https://h1.hkepc.com/forum/attachment.php?aid=2122375&k=0efe0f17511b3191c2077116307c7be7&t=1781332264&sid=3sOQJp6IHO
圖片附件: Endtop_holder_Right.png (2019-4-24 23:58, 25.04 KB) / 下載次數 110https://h1.hkepc.com/forum/attachment.php?aid=2122376&k=90028be6c0d2fb96b50f3099c01dd2e0&t=1781332264&sid=3sOQJp6IHO
圖片附件: hotend_45mm_fan_holder.png (2019-4-24 23:58, 126.54 KB) / 下載次數 138https://h1.hkepc.com/forum/attachment.php?aid=2122377&k=fc76a4dc551193ec6b5e7410cf909120&t=1781332264&sid=3sOQJp6IHO
圖片附件: LCD_Case.png (2019-4-24 23:58, 78.04 KB) / 下載次數 144https://h1.hkepc.com/forum/attachment.php?aid=2122378&k=f400653d834163f1f9754f9aec4b6dea&t=1781332264&sid=3sOQJp6IHO
圖片附件: Mainboard_40mm_Fan_holder.png (2019-4-24 23:58, 17.59 KB) / 下載次數 139https://h1.hkepc.com/forum/attachment.php?aid=2122379&k=11318c547ada4b135e4c92ca39714c49&t=1781332264&sid=3sOQJp6IHO
圖片附件: Vertex_cover.png (2019-4-24 23:58, 141.36 KB) / 下載次數 170https://h1.hkepc.com/forum/attachment.php?aid=2122380&k=1790fb754c4e3fab05406423de2d6381&t=1781332264&sid=3sOQJp6IHO
