作者: bam1a 時間: 2016-10-13 14:58 標題: CAD初哥試畫一隻PTFE 滑車（for kossel only）
本帖最後由 bam1a 於 2016-10-13 18:24 編輯
thing file
http://www.thingiverse.com/thing:1824241
building software: FreeCAD
building time: 1.5days
好簡單咁淨係用最基本嘅sketching技巧搞出來，完全無任何測試
自己參考咗misumi2020(歐標鋁材)同MGN12H線軌D dimensions做出來
部分位置預留0.1mm做tolerance，令佢走得順小小
未有任何實機測試，純粹整咗就算
假如想印都不妨印下，或者俾小小 feedback
用料：
PTFE管 OD4mm ID2mm x40mmlong *2
M2x50mm螺絲＊2（塞住個PTFE管用）
M2絲母*2
M3x35*2-4(主要用佢做鬆緊度，其實可以用slicer拆做上下兩個方便打印，但係建議用4個去穩定個結構）
M3絲母*2-4(睇用幾多M3螺絲）
參考來源：ustkl ching個未公開phineas v0.9個ptfe滑車

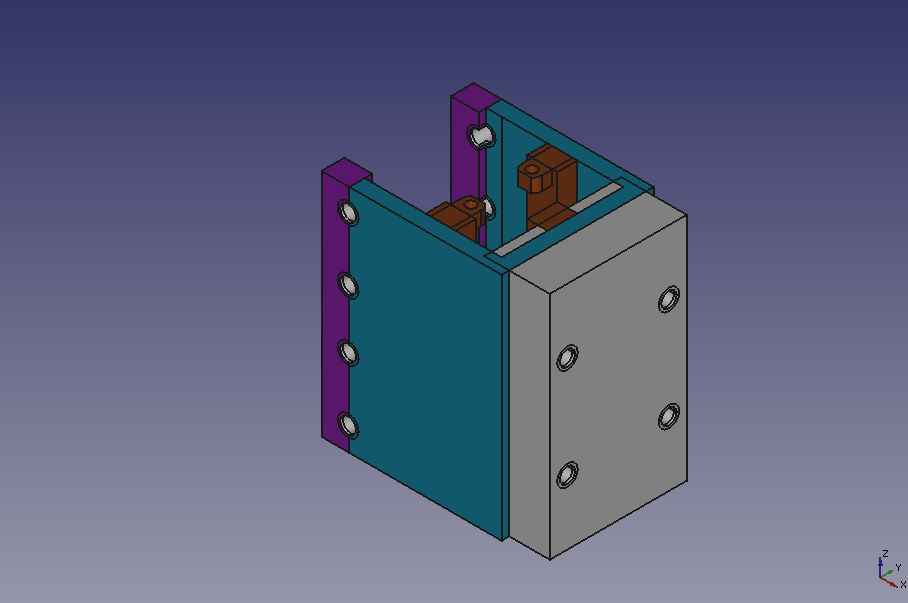

圖片附件: Screen Shot 2016-10-13 at 13.36.40.png (2016-10-13 14:57, 37.46 KB) / 下載次數 29https://h1.hkepc.com/forum/attachment.php?aid=1930375&k=bf408b706bec29fb7a79e1378c7c0588&t=1781455337&sid=1NGF1bBenh
作者: ustkl 時間: 2016-10-13 15:16
回覆 1# bam1a
首先俾個
鼓勵下你先。不過歐標鋁材中間條坑6.2mm闊,用4mm管唔夠粗,要用7mm的。
作者: bam1a 時間: 2016-10-13 15:20
本帖最後由 bam1a 於 2016-10-13 18:01 編輯
回覆 bam1a
首先俾個鼓勵下你先。
不過歐標鋁材中間條坑6.2mm闊,用4mm管唔夠粗,要用7mm的。 ...
ustkl 發表於 13/10/2016 17:16
我個目標係沿用未用嘅PTFE送料管俾佢，先直接用4mm，減低小小cost同ebayD 7mm管好少選擇，就算有7mm管，ID都係偏大
而點解用6-0.1=5.9mm，就係因爲我參考個份野係6mm
不過我覺得仲有地方可以令佢仲實正小小，例如將前方嘅槽加個正梯形落去，或者加多條PTFE管，儘量唔好俾佢前後擺
更新：係喎，大部分無牌嘅的確係用6.2mm，相信改佢係好濕碎嘅
作者: bam1a 時間: 2016-10-13 16:04
呢兩種邊種出來個結果比較理想？

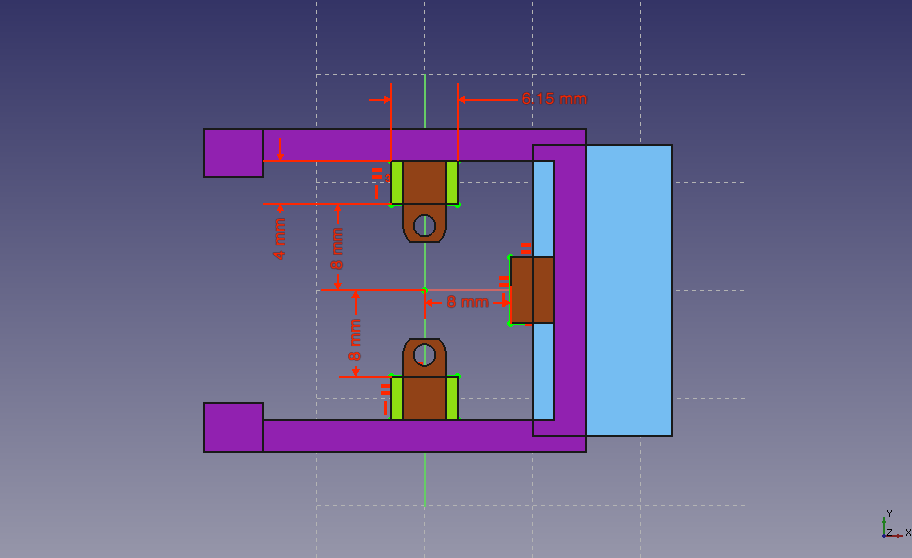

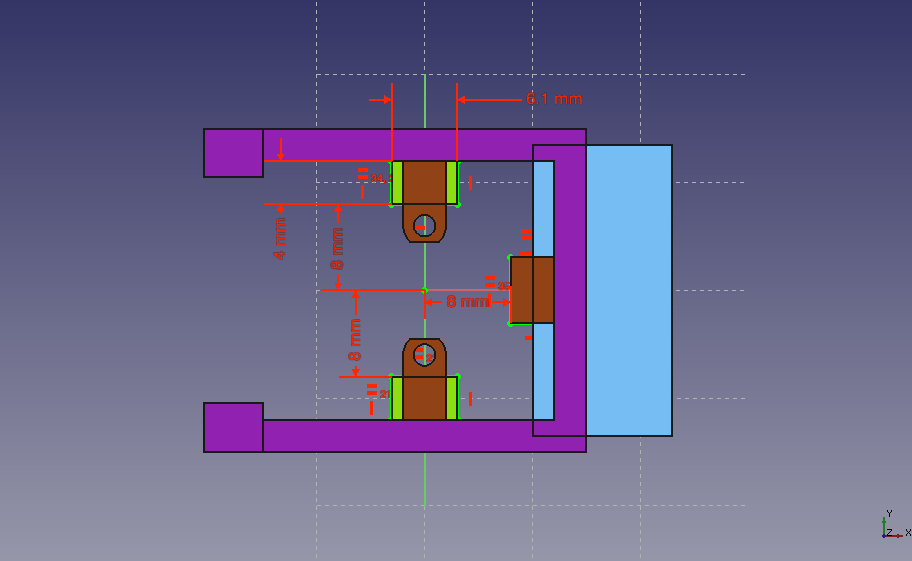

正常6.2mm應該無咩機會塞到入個鋁材入面，但太多誤差會導致前後擺動
圖片附件: Screen Shot 2016-10-13 at 16.12.59.png (2016-10-13 16:02, 33.24 KB) / 下載次數 30https://h1.hkepc.com/forum/attachment.php?aid=1930393&k=f7ecd60e5f04f202e6cc3c9f50bb9389&t=1781455337&sid=1NGF1bBenh
圖片附件: Screen Shot 2016-10-13 at 16.12.16.png (2016-10-13 16:02, 31.9 KB) / 下載次數 19https://h1.hkepc.com/forum/attachment.php?aid=1930394&k=fc256b4ba0c3236add49c046cad38142&t=1781455337&sid=1NGF1bBenh
作者: ustkl 時間: 2016-10-13 18:07
之前我用嘅係7mm實心ptfe圓條。印件留兩個槽放入ptfe圓條再slide入鋁條。用背面的screw調到ptfe圓條剛touch到鋁條。

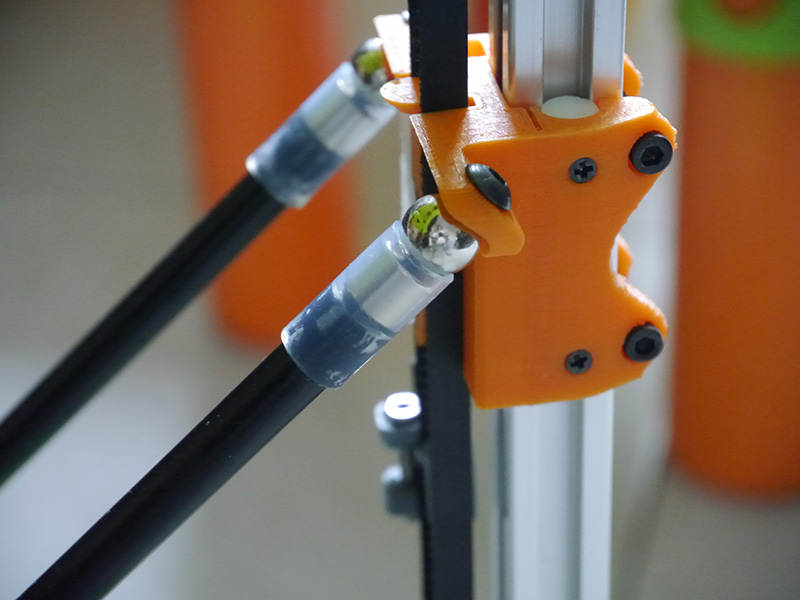

圖片附件: P1140832.JPG (2016-10-13 18:06, 129.18 KB) / 下載次數 22https://h1.hkepc.com/forum/attachment.php?aid=1930440&k=b8431c3c7399acba476a98854a748e2f&t=1781455337&sid=1NGF1bBenh
作者: verystrong1991 時間: 2016-10-13 19:08
點解用ptfe唔用滑輪?
作者: bam1a 時間: 2016-10-13 19:28
點解用ptfe唔用滑輪?
verystrong1991 發表於 13/10/2016 21:08
滑輪好容易因爲個面唔夠平而出現大量左右搖擺個現象
作者: ustkl 時間: 2016-10-13 19:48
本帖最後由 ustkl 於 2016-10-13 22:43 編輯
回覆 6# verystrong1991
仲有係平, 7mm PTFE條 10元人仔左右一米。每個滑車只用10cm。不過因為實心條太軟而且粗幼唔平均, 之後有呢個 version

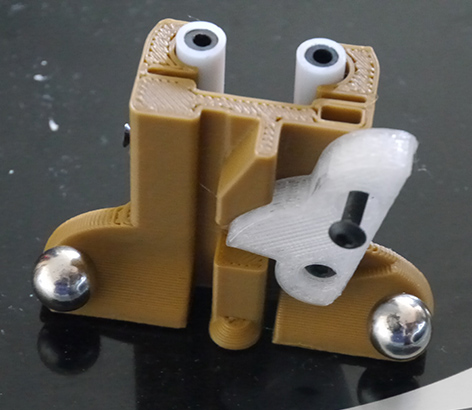

圖片附件: P1140849.JPG (2016-10-13 19:48, 106.88 KB) / 下載次數 29https://h1.hkepc.com/forum/attachment.php?aid=1930453&k=282bf00bc139480ff558ae65faf77c16&t=1781455337&sid=1NGF1bBenh
作者: verystrong1991 時間: 2016-10-13 23:25
PTFE唔會變型咩
作者: ustkl 時間: 2016-10-14 09:45
回覆 9# verystrong1991
實心條係會變形。對緊貼性影響大。好多時tune好個鬆緊放埋一邊, 過左一晚就會變鬆。
改用 7x5 PTFE管中間放5mm硬柱已可經改善不少, 不過呢個安裝有點麻煩,硬柱又要同條管good fit,唔係咁利我小批量生產。
作者: g2david 時間: 2016-10-14 11:00
用石墨棒得唔得呢?
可能用openbuilds 滑輪重好
作者: bam1a 時間: 2016-10-14 11:47
本帖最後由 bam1a 於 2016-10-14 14:06 編輯
用石墨棒得唔得呢?
可能用openbuilds 滑輪重好
g2david 發表於 14/10/2016 13:00
用PTFE管套石墨棒
定係純粹用石墨棒？
上者也許值得諗吓
石墨棒唔係唔得，就係摩擦力有小小勁
另外，我個目標都係用4mm管，用類似ustkl ching個種兩條管/棒做法做出相似效果
thingiverse係有4mm管，方向係放喺4隻角，我覺得個種維護同調校難度係高過兩管做法
openbuilds 滑輪，貴，淨係專門俾Vslot用（Tslot 未必適合使用）
作者: ustkl 時間: 2016-10-14 12:19
本帖最後由 ustkl 於 2016-10-14 12:20 編輯
回覆 11# g2david
PTFE 滑動 concept 來自http://www.igus.com.tw/drylin 當然呢個超貴,比正牌上銀仲要貴。
我係想揾個平價直線滑動方案。用幾元的ptfe 條夠做幾個滑車, 較果也不錯。唔同的滑動方案我都試過,總結如下(材料都是淘寶的普通貨)
1. 仿上銀直線滑軌--500mm 約 100人仔
我好彩,我買左3條都OK。係行走時有D滾珠聲, 都叫正常。0虛位,算順滑, 剛性最強。
2. LM8UU (2人仔) + 8mm 光軸 (20人仔M)
都幾嘈。單粒虛位大, 四粒同一對光軸可調至冇虛位, 但唔係好順。光軸如果越長, 越易扭動。
3. 膠輪+1515鋁。
用平的輪 (1.5人仔) 有點off center, 行得不夠順, 用貴一點的(2.5人仔) 就好些。較果覺得比光軸好。剛性普通。可調至冇虛位。
4. P仔 bearing 滑車1.0 +1515鋁
比仿上銀更滑, 可調至冇虛位。但很易磨蝕鋁糟邊。勤加潤滑可減慢磨蝕, 但鋁條會成日好dirty.
5. P仔 bearing 滑車2.0 +1515鋁
冇1.0咁滑但較耐用。剛性較強, 最大問題是鋁條面行走一段時間會有污漬。
6. PTFE 滑動
最平, 可調至冇虛位。但實心條同空心管也有一些安裝和公差問題, 不適合小批量生產。DIY 將就玩都OK. 調好後很順滑,幾乎無聲冇震。不過耐用性有待測試。
作者: ustkl 時間: 2016-10-14 12:27
本帖最後由 ustkl 於 2016-10-14 12:30 編輯
回覆 12# bam1a
而家淘淘有Vslot鋁條同滑輪, 唔算貴, 我淘左D返來玩。
如果要用4mm管,每個滑車最少要4條。
作者: bam1a 時間: 2016-10-14 17:56
回覆 bam1a
而家淘淘有Vslot鋁條同滑輪, 唔算貴, 我淘左D返來玩。
如果要用4mm管,每個滑車最少要4條。 ...
ustkl 發表於 14/10/2016 14:27
Vslot問題都係 貴同難搵
ebay D物價同貨品都係差小小（in 澳洲都係偏貴，無咩需求嘅野通常好難一搜尋就搵到）
而aliexpress嗰度，都係以T slot爲主，v slot滑輪就19澳紙5個，not my cup of tea
作者: g2david 時間: 2016-10-14 18:04
$10 per one is worth the money.
But you need to buy 6mm alu spacer and Eccentric Spacer.
4 small v-slot rollers and 4 6mm alu and 2 Eccentric spacers
$40 + $24 + 20 = $84 per pillar
作者: ustkl 時間: 2016-10-15 11:18
回復 16 #g2david
而家淘有openbuild, 價錢同普通2020差不多，輪4~5人仔一個。質數要收到貨才能驗證。
原版openbuild 要集齊一套都幾$$$
個人意見用返国產滑軌更乾手淨腳。
via HKEPC Reader for Android
作者: ustkl 時間: 2016-10-15 11:19
回復 16 #g2david
而家淘有openbuild, 價錢同普通2020差不多，輪4~5人仔一個。質素要收到貨才能驗證。
原版openbuild 要集齊一套都幾$$$
個人意見用返国產滑軌更乾手淨腳。
via HKEPC Reader for Android
作者: g2david 時間: 2016-10-15 17:27
我用緊，但一定要買 openbuilds spacers cnc 車個隻，當初用普通介子，個車轆唔識轉，玩到火到嚟，用番 cnc 介子即時無事。
同時要買 v slot 2020. 普通個嘢條槽唔夠v。
如果用 openbuilds 到 kossel. 我寧願用 hiwin
