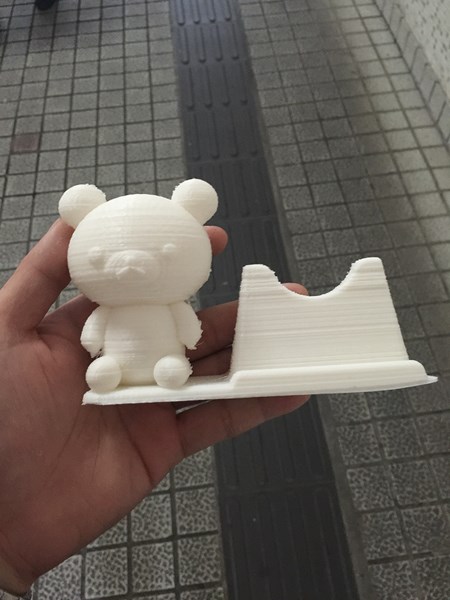

作者: Nobita 時間: 2016-2-23 10:10 標題: 第一部機，第一個製成品
調平尚未成功，Tune 機仍需努力
圖片附件: IMG_6598 (复制).JPG (2016-2-23 10:09, 69.31 KB) / 下載次數 96https://h1.hkepc.com/forum/attachment.php?aid=1867512&k=01da650ad07f11258cde8878e56d5195&t=1781431421&sid=Go7L0xlrOH
作者: g2david 時間: 2016-2-23 11:01
努力加油，己不錯了。
作者: Offer 時間: 2016-2-23 11:48
本帖最後由 Offer 於 2016-2-23 11:55 編輯
調平尚未成功，Tune 機仍需努力
Nobita 發表於 2016-2-23 10:10
你的要求真的很低
Z有很大問題啊
作者: palpatrick 時間: 2016-2-23 12:05
回覆 1# Nobita
回顧自己第一部機，已經係非常好嘅起步了！努力！
作者: Nobita 時間: 2016-2-23 12:45
回覆 3# Offer
X同Z都好有問題，今晚要再tune過，X隻步進可能要加diode，高頻聲好勁
作者: alexhon 時間: 2016-2-23 13:40
部機咁實正，無理由會咁....等師兄調整答案
作者: Offer 時間: 2016-2-23 15:56
這是先天性問題，平台除了向下移動外印件仲有在另外一軸上移動，先收實平台下皮帶及降低速度再試吧
作者: ustkl 時間: 2016-2-23 17:03
本帖最後由 ustkl 於 2016-2-23 17:11 編輯
回覆 1# Nobita
其實你部機用料算係足,又金屬殼又滾珠絲桿。可惜設計
以Z軸為例, 一般用彈性聯軸器會把它放在平台之下,用平台重量保持聯軸器收縮。但這機把它放上平台之上。聯軸器的長短不確定, 令平台有上落的彈性空間, 影響平台穩定性, 尤其是平台還會水平移動。這是設計的一個敗筆。
解決方法, 可想想有沒有可能把motor 和 聯軸器放在下面。
作者: alexhon 時間: 2016-2-23 17:33
這是先天性問題，平台除了向下移動外印件仲有在另外一軸上移動，先收實平台下皮帶及降低速度再試吧 ...
Offer 發表於 2016-2-23 15:56
平台本身會空中振動...明了，唔怪得咁足料！
作者: Offer 時間: 2016-2-23 22:13
平台下皮帶仲要加長轉埋九十度足足長左50%令backlash大左，上下層變成吾對位，有D軟件可以set backlash修正參數可以改善
作者: Offer 時間: 2016-2-23 23:01
收鼻水力度要加大及加速
作者: Nobita 時間: 2016-2-24 11:22
本帖最後由 Nobita 於 2016-2-24 11:26 編輯

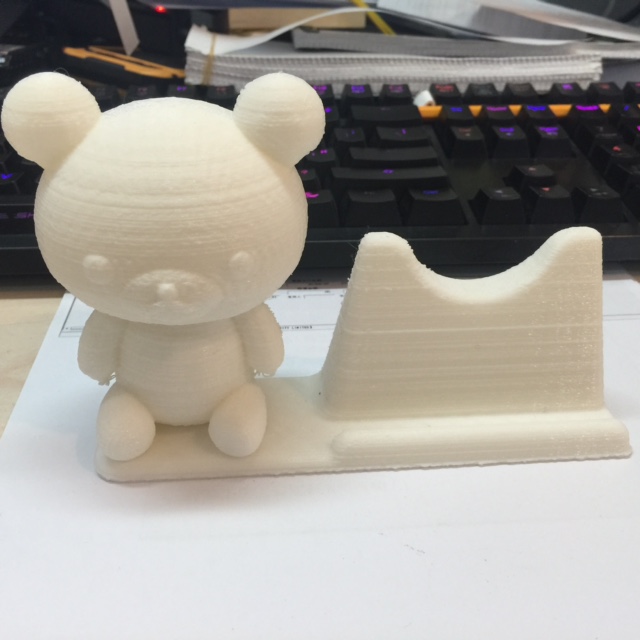

依家教咗之後有好轉，但X軸皮帶收緊咗個步進好震同嘈共震好勁，係到諗緊有無方法解決，會吾會係個步進有問題?
依家諗緊將X軸既傳動由皮帶改絲桿
<br>
圖片附件: IMG_6626.JPG (2016-2-24 11:26, 84.41 KB) / 下載次數 94https://h1.hkepc.com/forum/attachment.php?aid=1867814&k=18f15c3c1cbb16b1057e6f6370b79429&t=1781431421&sid=Go7L0xlrOH
作者: Offer 時間: 2016-2-24 12:47
依家教咗之後有好轉，但X軸皮帶收緊咗個步進好震同嘈共震好勁，係到諗緊有無方法解決，會吾會係個步進有問 ...
Nobita 發表於 2016-2-24 11:22
有好轉但仍然未合格，應該仲有改善空間
作者: fred2088 時間: 2016-2-24 12:47
回覆 12# Nobita
到現在都不知是那部機 ? ...
可影張相看看嗎 ? ...
作者: Nobita 時間: 2016-2-24 14:09
回覆 14# fred2088
Micromake B1
機係屋企返去再影
作者: Nobita 時間: 2016-2-24 14:10
回覆 6# alexhon
其實都吾係好實正，得個樣，
作者: Nobita 時間: 2016-2-24 14:13
回覆 10# Offer
其實如果成個平台係行帶可吾可行呢，姐係好似海關啲x光機
作者: alexhon 時間: 2016-2-24 18:01
回覆 16# Nobita
好快就搞到！努力！一定搞到好的~!!
我都係搞左2個月先成形~似樣都要3-4個月！XD
作者: Offer 時間: 2016-2-24 18:22
回覆 Offer
其實如果成個平台係行帶可吾可行呢，姐係好似海關啲x光機 ...
Nobita 發表於 2016-2-24 14:13
吾洗掛！
作者: Nobita 時間: 2016-2-24 19:19
回覆 19# Offer
有咁既諗法姐，如果行帶係可行既過期實印完要拎返件成品會易好多，行條帶就可以甩到件工件出黎
作者: Nobita 時間: 2016-2-24 19:22
回覆 18# alexhon
依家最重要要解決既係共震既問題，太嘈了，返去換咗個步進睇下會吾會好啲！
解決好共震就會好搞好多，始終平台同z軸有彈簧，共震勁既會有一定影響
作者: Offer 時間: 2016-2-24 19:54
本帖最後由 Offer 於 2016-2-24 19:57 編輯
回覆 alexhon
依家最重要要解決既係共震既問題，太嘈了，返去換咗個步進睇下會吾會好啲！
解決好共 ...
Nobita 發表於 2016-2-24 19:22
Upload多幾張實物相睇下有冇得救！
BTW，今次我好有興趣去救下呢部先天性不足的3DP
作者: Offer 時間: 2016-2-25 07:43
回覆 alexhon
依家最重要要解決既係共震既問題，太嘈了，返去換咗個步進睇下會吾會好啲！
解決好共 ...
Nobita 發表於 2016-2-24 19:22
睇過呢部機的video真的好嘈，最好能拆開平台看下面機械結構
作者: Offer 時間: 2016-2-25 07:47
拆除平台皮帶，用手來回推平台，看看是否滑軌聲音
作者: Nobita 時間: 2016-2-25 08:56
回覆 23# Offer
係滑軌，x軸佢條滑軌得頭尾2粒螺絲，中間機殻有空隙導致，今日出去買牙dup ，dup 牙上多兩口螺絲應該ok
作者: Nobita 時間: 2016-2-25 12:46
本帖最後由 Nobita 於 2016-2-25 12:47 編輯
回覆 22# Offer
[br]https://www.youtube.com/watch?v=bc-HoGJBJrA
作者: alexhon 時間: 2016-2-25 13:09
本帖最後由 alexhon 於 2016-2-25 15:58 編輯
回覆 26# Nobita
我部機呢d聲，我是由風扇來的，因為軸承差勁，有虛位
作者: Offer 時間: 2016-2-25 23:16
回覆 Offer
係滑軌，x軸佢條滑軌得頭尾2粒螺絲，中間機殻有空隙導致，今日出去買牙dup ，dup 牙上多 ...
Nobita 發表於 2016-2-25 08:56
不要收太實，到位已經夠
作者: Roz 時間: 2016-2-25 23:25
減低加速度，減速列印測試
作者: jonline 時間: 2016-2-27 17:36
D聲係EXTRUDER條綫軌度黎架，你試下係EXTRUDER行果陣用少少力按住EXTRUDER把風扇，會靜晒。
因為綫軌一定有虛位架，個EXTRUDER吊係綫軌上面會領到有虛位地方掽撞發出聲音，用力按住一邊可以張綫軌上面架車仔側埋一邊唔再掽撞。
作者: jonline 時間: 2016-2-27 17:46
補返幅圖
作者: Nobita 時間: 2016-2-27 22:00
回覆 31# jonline
搞咗咁奈原來係塊板有問題...X軸粒8825現在已半打柴
