作者: ustkl 時間: 2016-1-8 13:37 標題: Phineas 3DP-- P仔來了
本帖最後由 ustkl 於 2017-11-13 15:42 編輯
思前想後,出新post還是續舊post. 最後都係開個新post, 因為開post好似多分D, 只怪自己入會十二年卻做了十年CDROM, 還差三百先夠升級
上次部V0.9 試用左D cheap 件, 部機係用得,但係有欠穩定。周不時有小毛病
。近來的cheap Ramps同 mega2560 真係唔係好掂
。部機會出現D怪問題, 例如Home all Axis 三個Motor 會正常郁, 但到印時卻有一個唔郁。印印下走位也時有發生。但係的起心肝插過晒D野佢又會乖一陣。3個 cheap 35 motor 標示0.4A 電流,果 Set0.4 俾佢佢都幾熱, 會軟化PLA 機殼。所以只set0.3 給它。可能力又有D唔夠。。
但係都有D得著。起碼試左3膠件合成法的頂和底, 正三角度真係有保証。手動調好4點之後整個平台也可用。本來想加FSR調平都可以慳返啦。
今次呢個Version係針對上次的經驗改善而來, 其中如下:
42-34motor

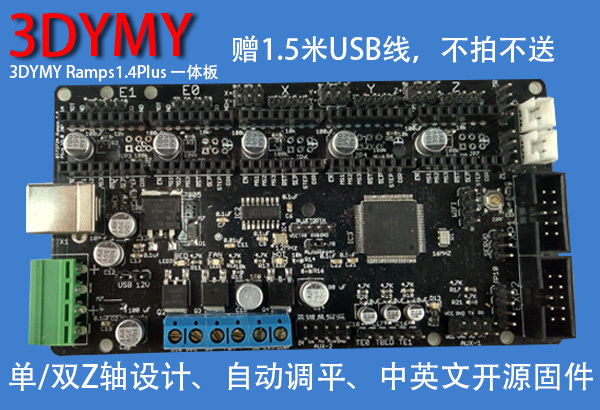

一體主板
閉口GT2帶
加高40mm, 加闊10mm
用滑輪代替Ptfe
一體化LCD殼
這版本試用 Ball joint.
還有些少修少補。

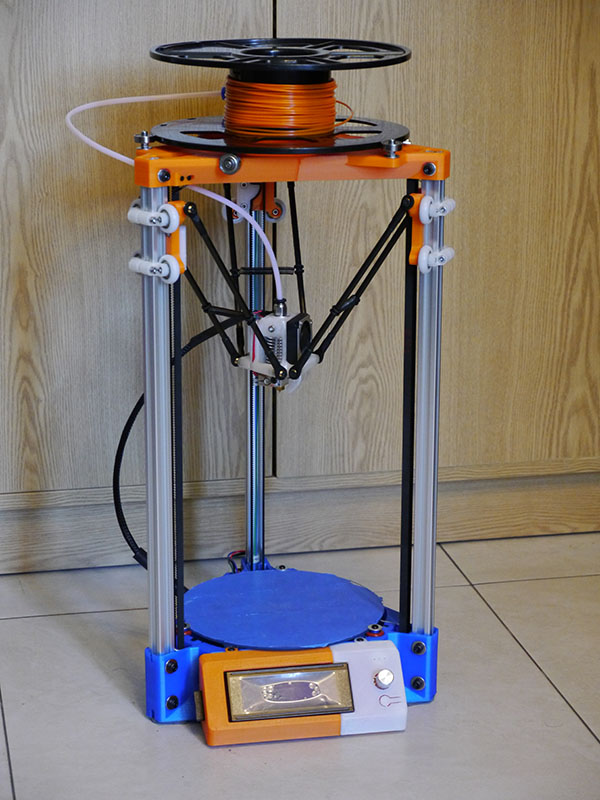

最後的打印大小 150mm diameter, Max Z 180mm
現在運作時冇晒V0.9的毛病, 聲都好聽左, 冇咁嘈

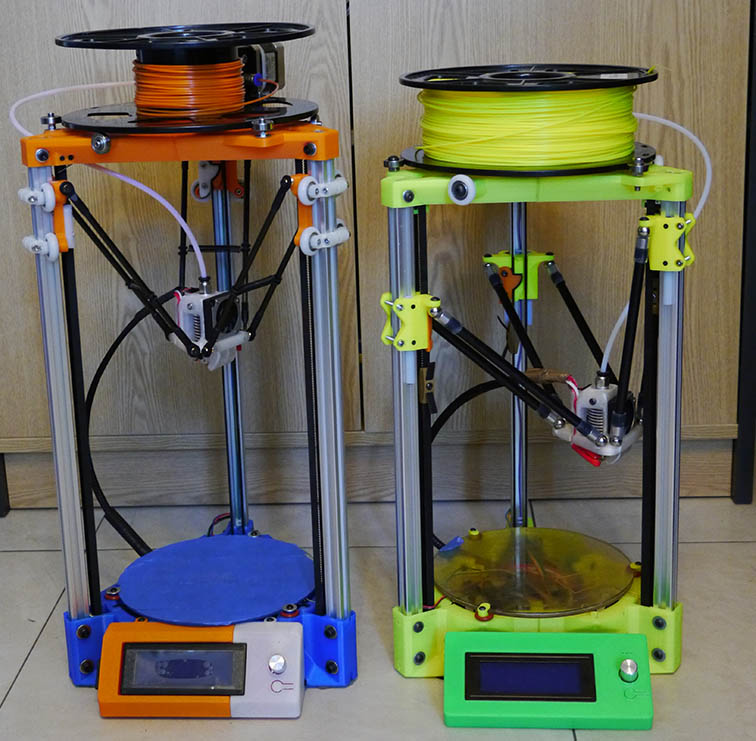

新比舊光鮮D

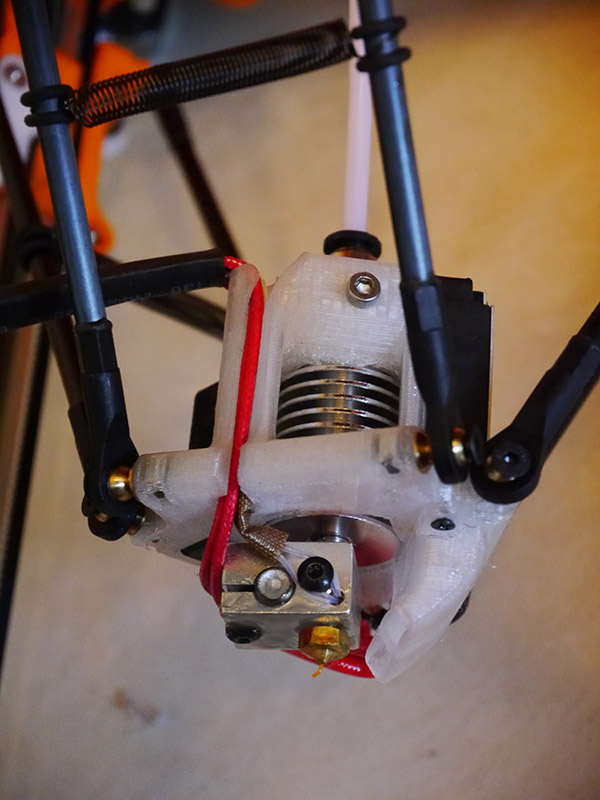

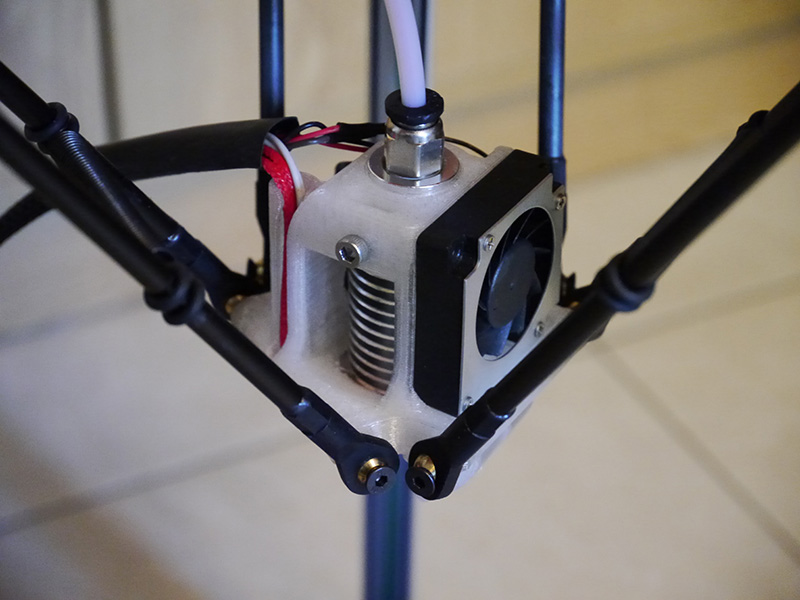

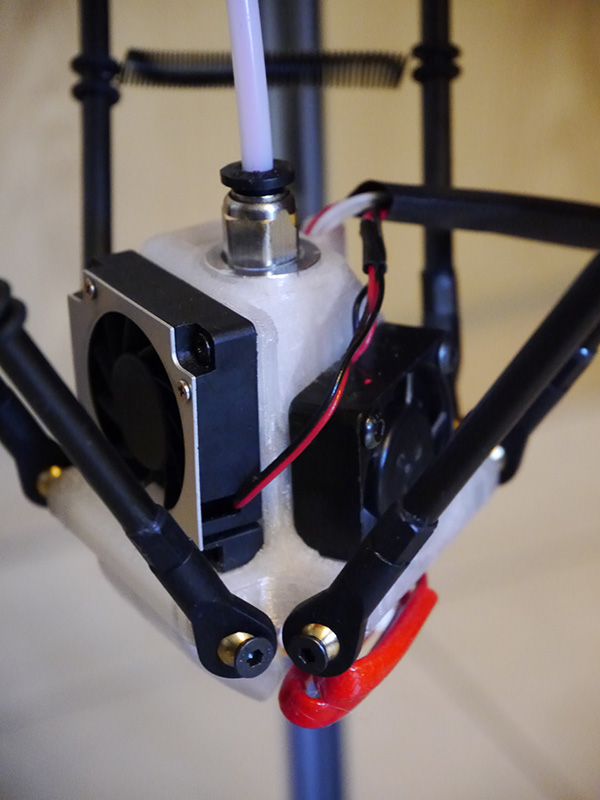

effector

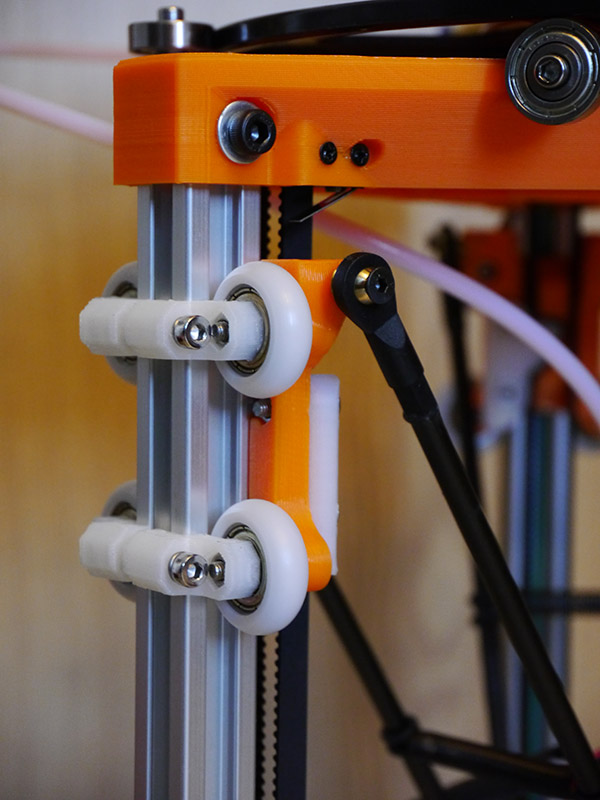

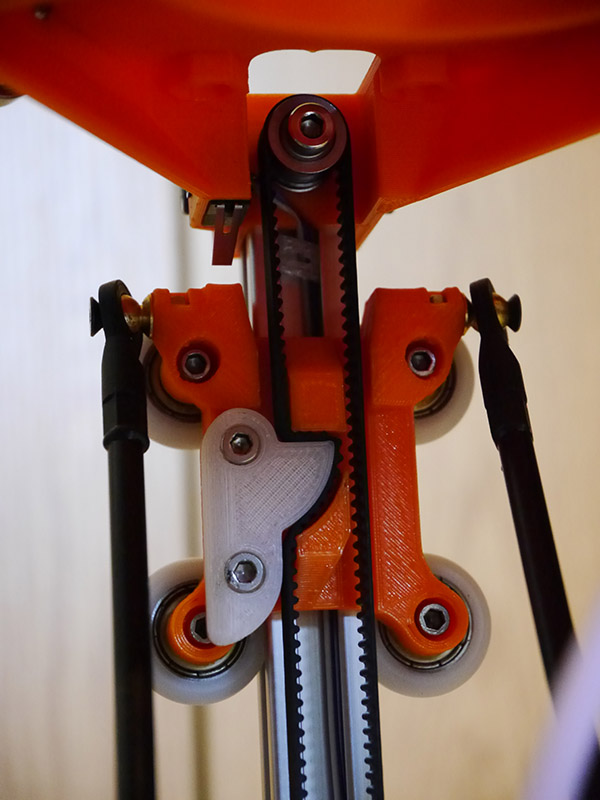

滑車

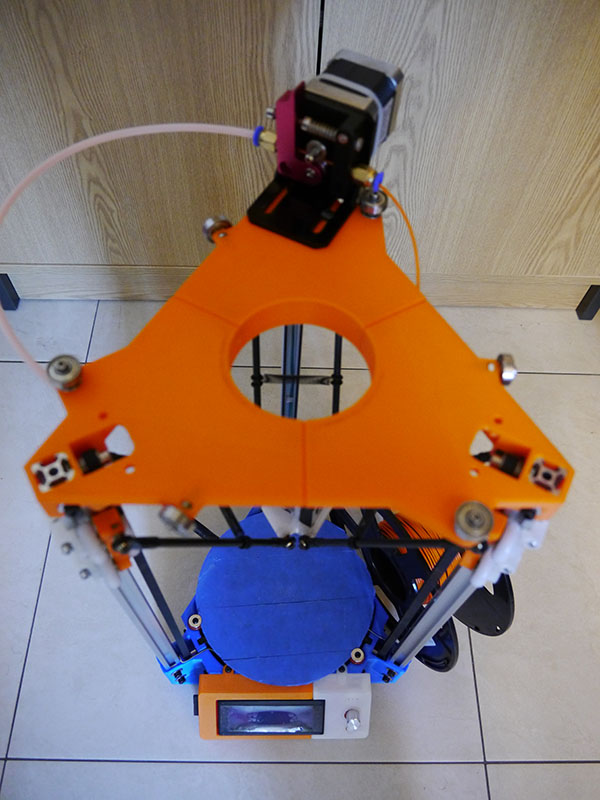

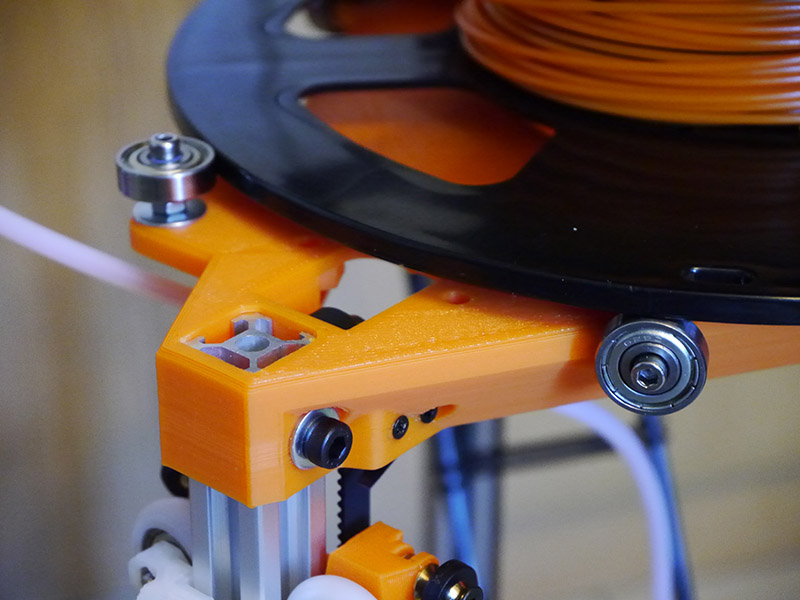

料架
用平靚正MK8 exturder

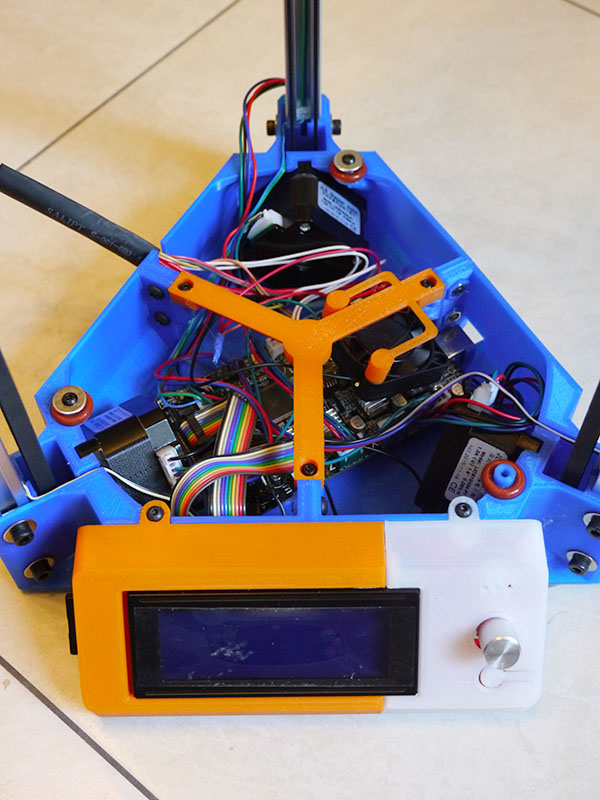

LCD 終於唔駛條條Fing

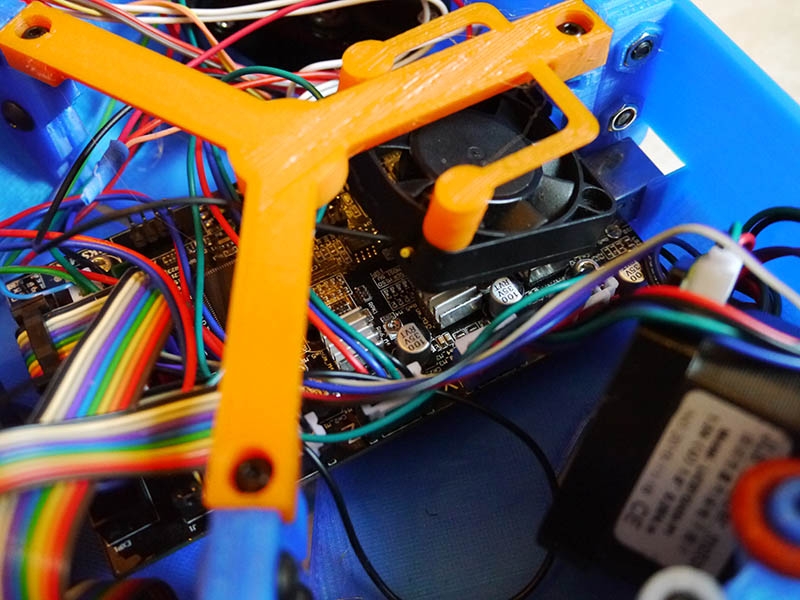

加把風扇吹底板
STL File 左此
識砌自然識砌,唔識就要交學費
P仔 FB page https://www.facebook.com/Phineas3DP/
P仔 FB user group https://www.facebook.com/groups/755816544578409/
圖片附件: P1140894.JPG (2016-1-8 13:25, 124.61 KB) / 下載次數 785https://h1.hkepc.com/forum/attachment.php?aid=1856609&k=436a52ec4635cfd02c12d3dd21177e7f&t=1781198789&sid=tbcH7qtr2
圖片附件: P1140895.JPG (2016-1-8 13:25, 134.56 KB) / 下載次數 691https://h1.hkepc.com/forum/attachment.php?aid=1856610&k=2710d95a8004a5a629278777454a50b4&t=1781198789&sid=tbcH7qtr2
圖片附件: P1140896.JPG (2016-1-8 13:25, 118.44 KB) / 下載次數 774https://h1.hkepc.com/forum/attachment.php?aid=1856611&k=c537f4b15397efc6eefa67fe21a4f9ee&t=1781198789&sid=tbcH7qtr2
圖片附件: P1140897.JPG (2016-1-8 13:25, 111.58 KB) / 下載次數 730https://h1.hkepc.com/forum/attachment.php?aid=1856612&k=413f064cc89bf0f5ba4be79bbbde217b&t=1781198789&sid=tbcH7qtr2
圖片附件: P1140898.JPG (2016-1-8 13:25, 108.77 KB) / 下載次數 734https://h1.hkepc.com/forum/attachment.php?aid=1856613&k=13c9fe522ae3b39d27d57172d418c333&t=1781198789&sid=tbcH7qtr2
圖片附件: P1140899.JPG (2016-1-8 13:25, 114.55 KB) / 下載次數 671https://h1.hkepc.com/forum/attachment.php?aid=1856614&k=a9157cc354eeafce15c847522a221ccc&t=1781198789&sid=tbcH7qtr2
圖片附件: P1140900.JPG (2016-1-8 13:25, 135.1 KB) / 下載次數 720https://h1.hkepc.com/forum/attachment.php?aid=1856615&k=c98cf71cfb1d7dccb4c32b3160178d7c&t=1781198789&sid=tbcH7qtr2
圖片附件: P1140902.JPG (2016-1-8 13:25, 123.83 KB) / 下載次數 735https://h1.hkepc.com/forum/attachment.php?aid=1856616&k=1e368321208c78efd7ee7756b5d5b001&t=1781198789&sid=tbcH7qtr2
圖片附件: P1140903.JPG (2016-1-8 13:25, 131.89 KB) / 下載次數 693https://h1.hkepc.com/forum/attachment.php?aid=1856617&k=bf042499f4689e62734da6322181a2df&t=1781198789&sid=tbcH7qtr2
圖片附件: P1140904.JPG (2016-1-8 13:25, 132.1 KB) / 下載次數 668https://h1.hkepc.com/forum/attachment.php?aid=1856618&k=087de03eb148d8679393591a1a0d5163&t=1781198789&sid=tbcH7qtr2
圖片附件: P1140905.JPG (2016-1-8 13:25, 132.13 KB) / 下載次數 713https://h1.hkepc.com/forum/attachment.php?aid=1856619&k=78413dac69ae19eec8e9ca7c242eb4b7&t=1781198789&sid=tbcH7qtr2
作者: monogram 時間: 2016-1-8 13:49
設計及砌機達人,勁!
作者: ~monkey~ 時間: 2016-1-8 13:51
思前想後,出新post還是續. 最後都係開個新post, 因為開post好似多分D, 只怪自己入會十二年卻做了十年CDROM, ...
ustkl 發表於 8/1/2016 01:37 PM
部機3圍係幾多?
幾時有得交學費
作者: palpatrick 時間: 2016-1-8 14:01
回覆 1# ustkl
望穿秋水！
作者: ustkl 時間: 2016-1-8 14:04
本帖最後由 ustkl 於 2016-1-14 20:41 編輯
回覆 3# ~monkey~
24 x 25 x 45cm 未計卷膠同MK8
作者: ustkl 時間: 2016-1-8 16:40
思前想後,出新post還是續. 最後都係開個新post, 因為開post好似多分D, 只怪自己入會十二年卻做了十年CDROM, ...
ustkl 發表於 2016-1-8 13:37
A Sir 剛加了分給我
, 升級了作者: whitechunk 時間: 2016-1-8 17:00
提示: 作者被禁止或刪除 內容自動屏蔽
作者: ustkl 時間: 2016-1-8 17:03
回覆 7# whitechunk
原來賣小強係有用的
作者: whitechunk 時間: 2016-1-8 17:06
提示: 作者被禁止或刪除 內容自動屏蔽
作者: wsoft2002 時間: 2016-1-8 17:24
請問D滑輪夠吾夠圓?
我之前試過滑輪e果方案,但D滑輪唔夠圓,上落果陣明顯見到個頭了了吓
作者: ustkl 時間: 2016-1-8 17:35
本帖最後由 ustkl 於 2016-1-14 20:42 編輯
回覆 9# whitechunk
安裝時响上面入絲帽, 唔想外露可以另印件野蓋住。
作者: ustkl 時間: 2016-1-8 17:39
回覆 10# wsoft2002
呢批輪還可以。我之前買過D一元多人仔的。完全唔掂
作者: KSC 時間: 2016-1-9 13:34
師兄之前果個唔係用鐵氟棒咩?
另，想問你係唔係用openscad畫?如是，能否將滑塊部份分享一下，要做一個東西剛好要用到
作者: ustkl 時間: 2016-1-9 13:48
本帖最後由 ustkl 於 2016-1-9 13:50 編輯
回覆 13# KSC
鐵氟棒能用, 但間中要花一些時間調。滑輪比較可靠耐用。我是用solidwork做的。真高手先武得掂openscad
作者: KSC 時間: 2016-1-9 13:51
回覆 KSC
鐵氟棒能用, 但間中要花一些時間調。滑輪比較可靠耐用。我是用solidwork做的。真高手先武得掂o ...
ustkl 發表於 2016-1-9 13:48
我反而攪唔掂SW，因為我唔識點改。
作者: bam1a 時間: 2016-1-9 17:56
感覺好似走咗Micromake的方向
btw, good job bro#good#
作者: ustkl 時間: 2016-1-9 18:23
本帖最後由 ustkl 於 2016-1-10 01:23 編輯
回覆 16# bam1a
不同,我不會造長短不一的連桿
圖片附件: P1140845.JPG (2016-1-10 00:02, 117.77 KB) / 下載次數 330https://h1.hkepc.com/forum/attachment.php?aid=1856932&k=59b425c90fcc405a760081d79eeeef2e&t=1781198789&sid=tbcH7qtr2
圖片附件: P1140845.JPG (2016-1-10 00:03, 117.77 KB) / 下載次數 408https://h1.hkepc.com/forum/attachment.php?aid=1856933&k=8e68511d2f832f90805b510ed693b8d3&t=1781198789&sid=tbcH7qtr2
作者: kfceric 時間: 2016-1-9 23:54
看來不錯啊，不過要要做成產品賣，還要看後期的客戶服務和品牌。希望樓主成功。
作者: baddy 時間: 2016-1-10 02:15
師兄,請問你連桿的是用磁球還是軸承鋼珠?用12mm的嗎?
作者: ustkl 時間: 2016-1-10 02:23
回覆 19# baddy
是10mm 鋼珠, 磁石在桿內v0.9用的。
作者: A君 時間: 2016-1-10 13:47
A Sir 剛加了分給我, 升級了
ustkl 發表於 8/1/2016 16:40
我私人積分送你的
作者: palpatrick 時間: 2016-1-10 15:53
本帖最後由 palpatrick 於 2016-1-10 16:39 編輯
回覆 1# ustkl
請問Ching! 杆要幾長？步進用42／35嗎？
作者: ustkl 時間: 2016-1-10 15:55
回覆 22# palpatrick
175mm
(由 HKEPC Android 手機版 發出)
作者: palpatrick 時間: 2016-1-10 15:57
回覆 23# ustkl
嘩！你覆咁快嘅？步進用42／35？
作者: ustkl 時間: 2016-1-10 15:59
本帖最後由 ustkl 於 2016-1-10 16:01 編輯
42-34mm
陪老细公園玩，看手機中。Ching 咁快手，我仲未放 list 上來。
(由 HKEPC Android 手機版 發出)
作者: palpatrick 時間: 2016-1-10 16:00
回覆 25# ustkl
老細未駛考試咩？
作者: Offer 時間: 2016-1-10 16:00
本帖最後由 Offer 於 2016-1-10 16:02 編輯
我私人積分送你的
A君 發表於 2016-1-10 13:47
因為沙魚旗事件？
呢道的網友是樂意幫助他人作者: ustkl 時間: 2016-1-10 16:02
回覆 26# palpatrick
三月先考。考試都會去公園。
(由 HKEPC Android 手機版 發出)
作者: palpatrick 時間: 2016-1-10 16:07
回覆 28# ustkl
好爸爸！布丁仔真幸福！
杆175mm由中心點對中心點計嗎？
作者: ustkl 時間: 2016-1-10 16:08
回覆 27# Offer
為沙魚旗事件？?
(由 HKEPC Android 手機版 發出)
作者: Offer 時間: 2016-1-10 16:11
回覆 Offer
為沙魚旗事件？?
(由 HKEPC Android 手機版 發出)
ustkl 發表於 2016-1-10 16:08
我以為係幫手scan/print沙魚旗
作者: ustkl 時間: 2016-1-10 16:13
回覆 29# palpatrick
頭球中心。其實我而家果支係168,140平台用的, 用得就用住先。
其實去公園同考試冇乜直接關係。
(由 HKEPC Android 手機版 發出)
作者: palpatrick 時間: 2016-1-10 16:37
本帖最後由 palpatrick 於 2016-1-10 18:21 編輯
回覆 32# ustkl
謝謝師兄！我通常考試期間都比囡囡去玩但只會留係屋企。
作者: ustkl 時間: 2016-1-10 19:03
本帖最後由 ustkl 於 2016-1-10 19:04 編輯
回覆 33# palpatrick
Ching, 點解左右Mirror 左咁嘅?
作者: palpatrick 時間: 2016-1-10 19:18
本帖最後由 palpatrick 於 2016-1-10 19:21 編輯
回覆 34# ustkl
我早上星期換咗E塊板，插錯XY潻！
Effector 可以唔駛印過！Carriage 就要印過哂！
謝謝你提醒！
諗諗下都唔駛印過，改marlin 算吧！
作者: ustkl 時間: 2016-1-10 19:35
本帖最後由 ustkl 於 2016-1-10 19:38 編輯
回覆 35# palpatrick
其實Ching 唔駛咁心急, 滑車我可會試另一個size的輪, 可能有所改動。
我而家打算攪個團購係關於D濕碎件。即係十幾廿蚊運費都蝕埋果D。
作者: palpatrick 時間: 2016-1-10 19:48
嘜得你咁貼心!
我邊印邊等就係啦！
作者: ustkl 時間: 2016-1-10 20:01
回覆 37# palpatrick
滑車身和底頂不要印住, 現在的files 是對我的機最佳化。因為不同機的特性有所不同。其他機印的可能會插1515鋁的洞唔fit. 滑輸兩個孔距也會有差。
我會做測試印件和不同參數的件, 但要先有輪和鋁在手材可。
作者: palpatrick 時間: 2016-1-10 20:34
我部機印一隻角要五六個鐘,印足六隻就三十幾粒鐘，咁我唔印至!
作者: ustkl 時間: 2016-1-10 21:17
回覆 35# palpatrick
我建議Effector 不要用PLA 印, 因不夠耐熱。我是用PETG印的。
作者: a88akito 時間: 2016-1-10 22:54
回覆 palpatrick
我建議Effector 不要用PLA 印, 因不夠耐熱。我是用PETG印的。
ustkl 發表於 2016-1-10 21:17
印PETG素材有乜野要注意???
PETG耐熱溫度同ABS比較邊種優勝D??

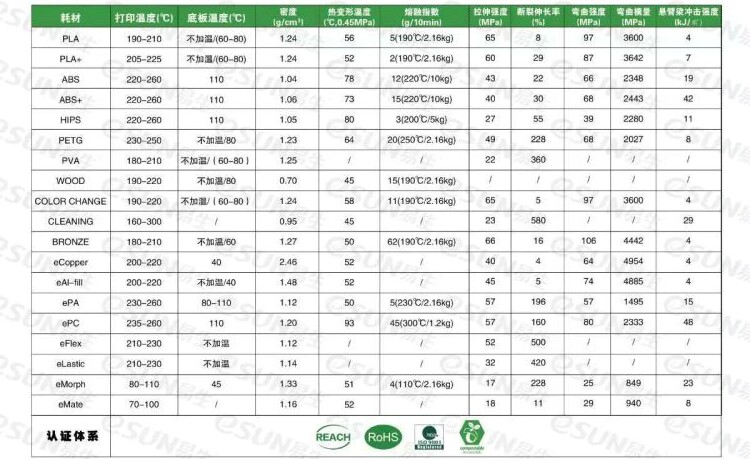

作者: ustkl 時間: 2016-1-10 22:58
耐熱應ABS好些。但PETG比PLA好得多而且唔用熱床都印到。
作者: A君 時間: 2016-1-11 17:49
因為沙魚旗事件？呢道的網友是樂意幫助他人
Offer 發表於 10/1/2016 16:00
唔係，我見樓主好有心，見解話爭 d 分up圖就比佢之嘛
作者: dtom 時間: 2016-1-12 12:23
磁球改Ball joint效果點?
我比較鐘意Ball joint版
可以放埋 stl 嗎?
作者: ustkl 時間: 2016-1-12 12:53
本帖最後由 ustkl 於 2016-1-13 15:19 編輯
回覆 44# dtom
會有, 我會造另一部用磁球. 請等一等。
(由 HKEPC Android 手機版 發出)
作者: bam1a 時間: 2016-1-13 00:18
咁樣你買PETG係咪淘寶貨?
如是者係邊間?(但呢度唔方便講,應該有其他方式掛)
作者: ustkl 時間: 2016-1-13 00:23
當然是淘，在80s 買的。
作者: bam1a 時間: 2016-1-13 00:29
回覆 47# ustkl
thx dude
宜家諗住買id=521587003919(某寶貝ID,自己識做)
諗住買完順便改改機滿足完呢兩個月的日子
但係個人好似失蹤咗,過左兩日未發貨,同佢傾又好似未有聲氣
作者: A君 時間: 2016-1-13 13:52
年尾淘野要小心，好多甩漏
作者: bam1a 時間: 2016-1-13 14:28
年尾淘野要小心，好多甩漏
A君 發表於 2016-1-13 13:52
作死N次,見怪不怪.
另外我逢親淘野都係睇comment先然後同佢哋講嘢
至少知道佢哋係咪賣真野
btw淘野49.9%真50%假0.1%會自爆,固然要承受風險
作者: ustkl 時間: 2016-1-13 15:13
本帖最後由 ustkl 於 2016-1-13 15:16 編輯
不過就算中招都冇計，香港退貨超煩又唔化算。我第一部淘的3DP，完全是垃圾。最後要抬返深圳搵快遞退貨。
(由 HKEPC Android 手機版 發出)
作者: ustkl 時間: 2016-1-13 16:58
回覆 44# dtom
玩左一輪, 之前用磁球果部印野好似滑淨D。
作者: ustkl 時間: 2016-1-14 13:43

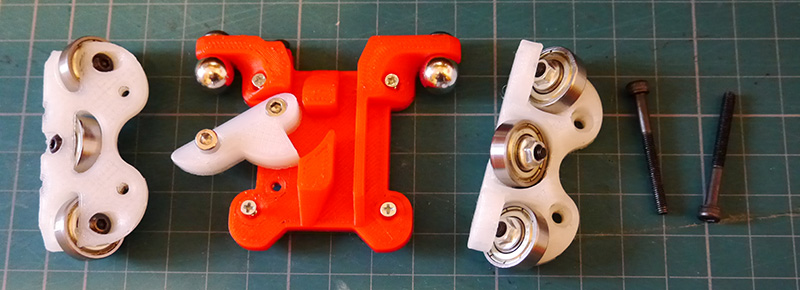

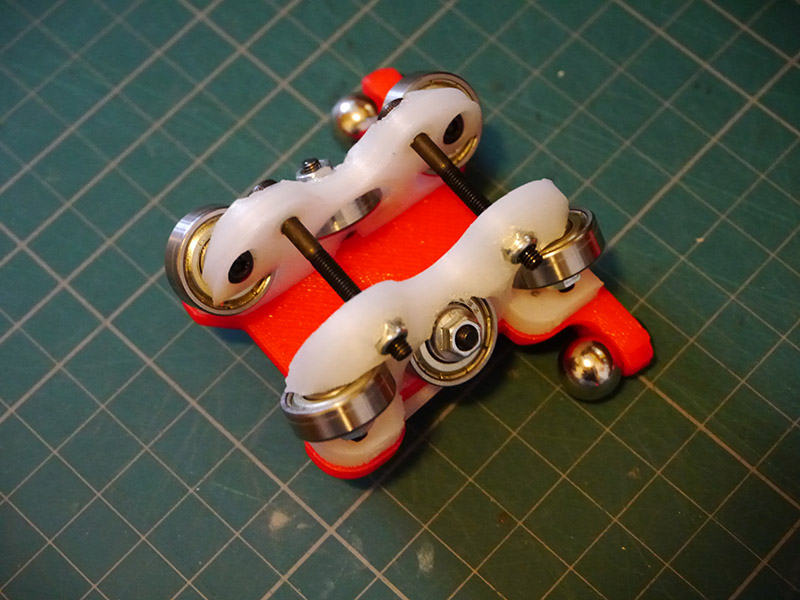

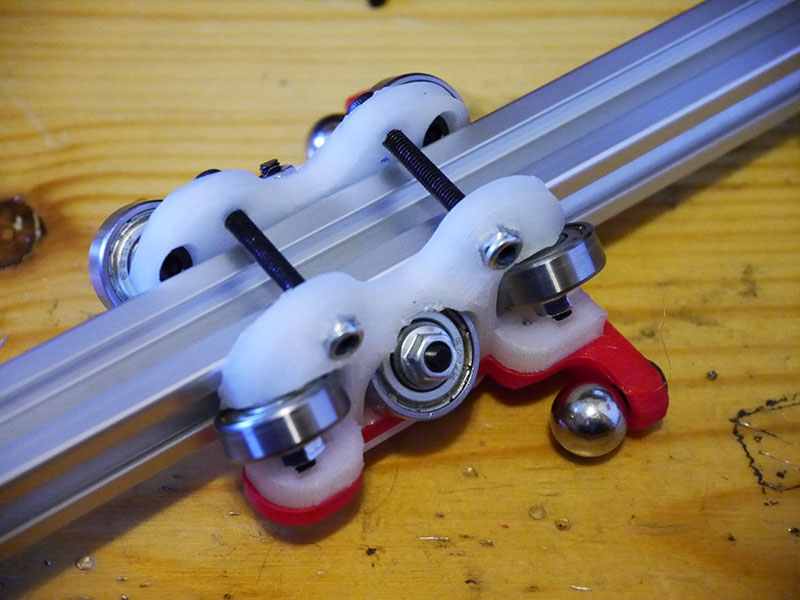

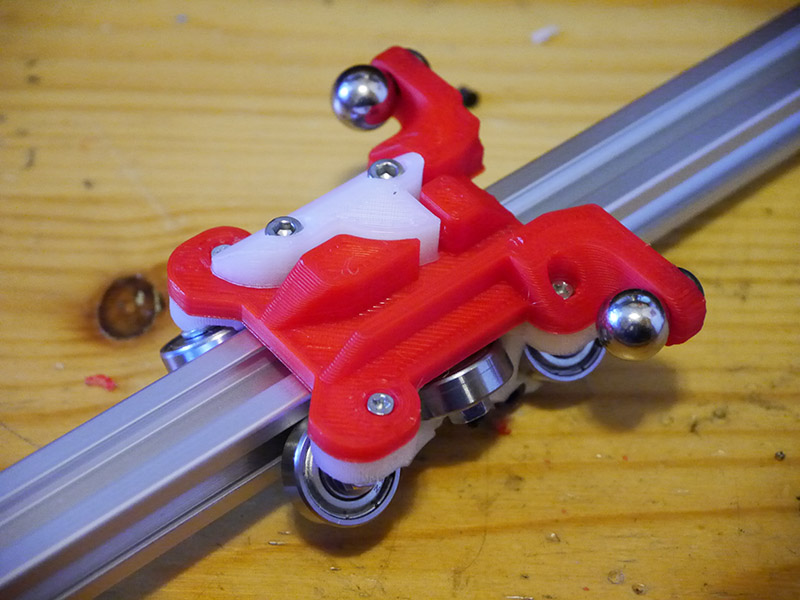

新設計的滑車
圖片附件: P1140920.JPG (2016-1-14 13:43, 112.12 KB) / 下載次數 405https://h1.hkepc.com/forum/attachment.php?aid=1857976&k=fd3d24e8b369d4e0f369d43c0c137544&t=1781198789&sid=tbcH7qtr2
圖片附件: P1140921.JPG (2016-1-14 13:43, 134.19 KB) / 下載次數 409https://h1.hkepc.com/forum/attachment.php?aid=1857977&k=a4aee49370eb76bdfd4a8a59100c1e15&t=1781198789&sid=tbcH7qtr2
作者: bunbunlui 時間: 2016-1-14 14:37
師兄有冇試過將bearing放入條坑入面行會唔會好D? 用606我試過岩岩好放得入1515條坑
作者: ustkl 時間: 2016-1-14 14:47
本帖最後由 ustkl 於 2016-1-14 15:04 編輯
回覆 54# bunbunlui
有想過但冇試過, 現左的較果已很好, 可以唔駛訂過D膠輪。
(由 HKEPC Android 手機版 發出)
作者: bam1a 時間: 2016-1-14 15:08
本帖最後由 bam1a 於 2016-1-14 15:09 編輯
回覆 53# ustkl
可以用返up圖網?
感覺最近epc個server唔係好穩定咁(1507時,server死圖)
仲有,未來更新都可以放磁頭版stl?
作者: ustkl 時間: 2016-1-14 16:45
本帖最後由 ustkl 於 2016-1-14 17:13 編輯
回覆 56# bam1a
D圖我睇到喎, up 圖上EPC方便D。如果我自己都睇唔到圖先用外連。
而家係試緊一個最好的方案。我D機一向都用磁球, 所以呢個version 試下用ball joint. 不過我都係鐘意磁球多D。剛試完Bearing 滑車, 膠輪同Ptfe棒的設計都可以掉晒佢。D設計我係不斷update. 到咁上下完成先share 出來。
作者: dtom 時間: 2016-1-14 21:08
Bearing 滑車會嘈啲嗎?
磁肩係點組合?
鐡球+磁柱?
我買過一堆
10mm鐵球有M3窿
10mm磁球
8mm圓形磁柱
應該係鐵球+磁柱? 但感覺唔係好夠力...
作者: ustkl 時間: 2016-1-14 21:58
本帖最後由 ustkl 於 2016-1-14 22:15 編輯
回覆 58# dtom
聲一定比膠輪大, Ptfe 棒直頭係冇聲。但比cheap 直線軸承好,和滑軌差不多。我只是用幾毛人仔的bearing.
我用10mm鐵球M4窿 8x10圓形磁柱. 一般都夠力。但如果印印下碰到膠件都有機會甩。我大機用12mm球痴得會實D。
作者: kfceric 時間: 2016-1-15 00:11
我測試過，如果放一支鐵螺絲通過磁石中心，這樣可以加強個吸力，你可以試試。
作者: palpatrick 時間: 2016-1-15 13:27
回覆 53# ustkl
想起了這個！
作者: ustkl 時間: 2016-1-15 15:53
回覆 61# palpatrick
Ching 你真好想象力
補圖:

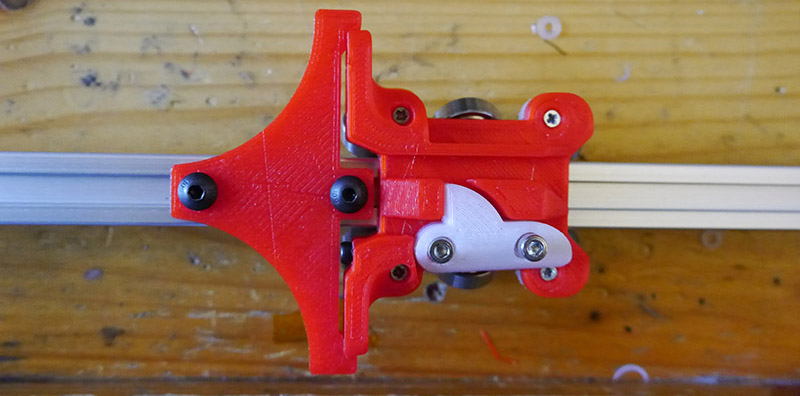

組合的對齊工具

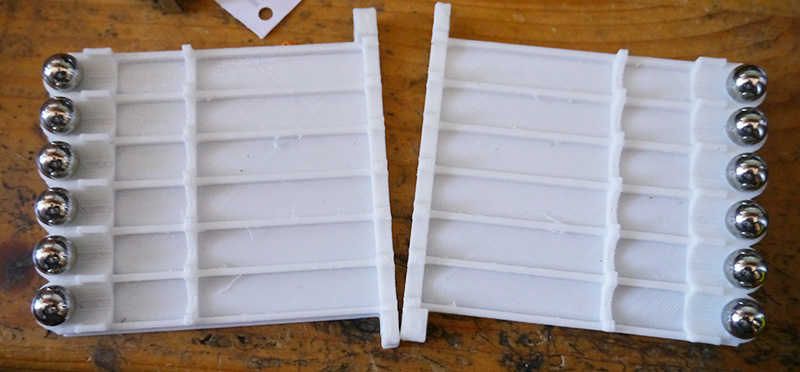

磁臂製作中,等乾
圖片附件: P1140926.JPG (2016-1-15 15:50, 89.42 KB) / 下載次數 286https://h1.hkepc.com/forum/attachment.php?aid=1858268&k=f079280f795fad2e5730c571c479d234&t=1781198789&sid=tbcH7qtr2
圖片附件: P1140923.JPG (2016-1-15 15:50, 112.58 KB) / 下載次數 276https://h1.hkepc.com/forum/attachment.php?aid=1858269&k=3bcb042f37ac1eec6350c3ea171108b0&t=1781198789&sid=tbcH7qtr2
圖片附件: P1140924.JPG (2016-1-15 15:51, 141.19 KB) / 下載次數 300https://h1.hkepc.com/forum/attachment.php?aid=1858272&k=e0a9c4ff056f2b8ec7cb9e517f4281f2&t=1781198789&sid=tbcH7qtr2
圖片附件: P1140925.JPG (2016-1-15 15:51, 121.62 KB) / 下載次數 311https://h1.hkepc.com/forum/attachment.php?aid=1858273&k=4cf004db42b069b85afeedb39c74af6d&t=1781198789&sid=tbcH7qtr2
作者: ~monkey~ 時間: 2016-1-15 16:51
回覆 palpatrick
Ching 你真好想象力
補圖:

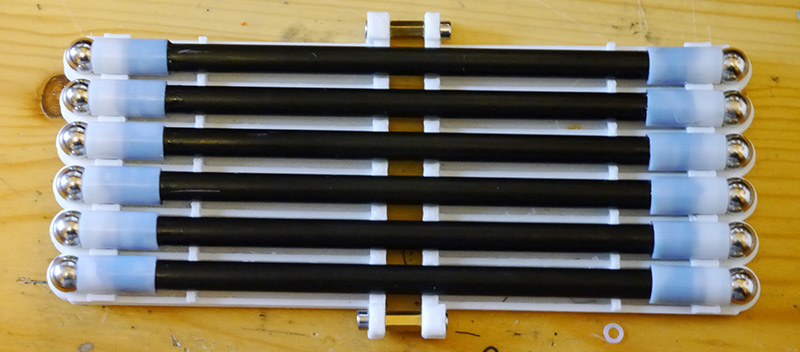

組合的對齊工具
磁臂製作中,等乾
...
ustkl 發表於 15/1/2016 03:53 PM
Ching 開始量產未
作者: baddy 時間: 2016-1-15 21:50
師兄的M4牙鋼珠打什麼字找尋呢?淘了很久也找不到,只能找到鋼珠.
作者: ustkl 時間: 2016-1-15 22:28
回覆 64# baddy
search this "3D打印机专用钻孔钢珠"
作者: baddy 時間: 2016-1-15 23:34
Thanks
作者: bam1a 時間: 2016-1-16 00:52
回覆 baddy
search this "3D打印机专用钻孔钢珠"
ustkl 發表於 2016-1-15 22:28
曾經買過
誤差方面:買咗12個大部分有9.95,少部分有9.92左右(用卡尺,度直徑)
算好,但係唔好存心僥倖真係隻隻真係差唔多直徑,買2-3倍份量最安心
作者: baddy 時間: 2016-1-16 01:07
咁得人驚!差D買了12粒,多謝師兄提點,可能要買36粒先可以了.作者: palpatrick 時間: 2016-1-16 19:53
本帖最後由 palpatrick 於 2016-1-16 20:01 編輯
Bearing 真係好重要!
https://youtu.be/yqoHRMX_o6I
https://youtu.be/ONz6S48QgEk
作者: ustkl 時間: 2016-1-16 21:24
回覆 69# palpatrick
我只是用6毛人仔的bearing, 感覺已十分好。比膠輪好得多。
(由 HKEPC Android 手機版 發出)
作者: ustkl 時間: 2016-1-18 10:06

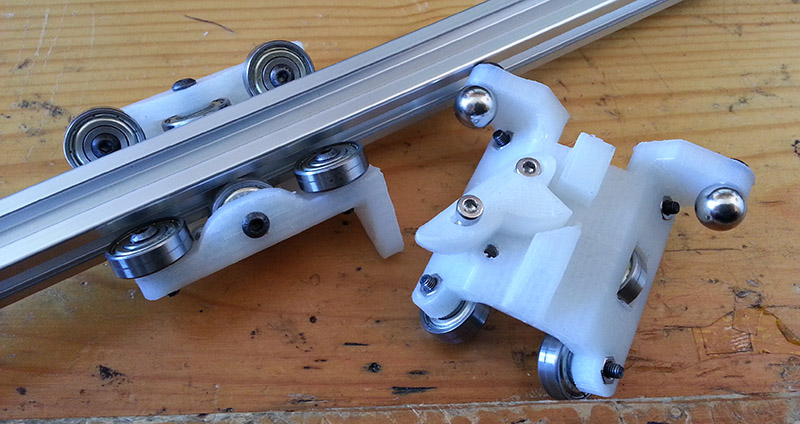

造了一個一體改進版
圖片附件: 20160118_095433.jpg (2016-1-18 10:06, 140.34 KB) / 下載次數 370https://h1.hkepc.com/forum/attachment.php?aid=1859048&k=5342bb5e04be63f20c3ad80eca81cfe3&t=1781198789&sid=tbcH7qtr2
作者: dtom 時間: 2016-1-18 14:56
回覆 71# ustkl
鋁柱係1515?
作者: ustkl 時間: 2016-1-18 15:07
回覆 72# dtom
是，坑是6mm.
(由 HKEPC Android 手機版 發出)
作者: dtom 時間: 2016-1-18 15:53
回覆 73# ustkl
咁啱有舊存貨,等你既攪好就整一部
作者: palpatrick 時間: 2016-1-19 16:10
回覆 71# ustkl
幾時有得打？ 手㾗！
作者: ustkl 時間: 2016-1-19 18:52
回覆 75# palpatrick
請等一等, 要忙埋D正業先。
作者: palpatrick 時間: 2016-1-20 10:45
回覆 76# ustkl
正業要緊！
打住E個先！
作者: accel 時間: 2016-1-20 12:21
提示: 作者被禁止或刪除 內容自動屏蔽
作者: ustkl 時間: 2016-1-20 22:21
回覆 77# palpatrick
Ching, 印完度完之後滿意嗎?
作者: palpatrick 時間: 2016-1-21 01:29
本帖最後由 palpatrick 於 2016-1-21 01:51 編輯
回覆 79# ustkl

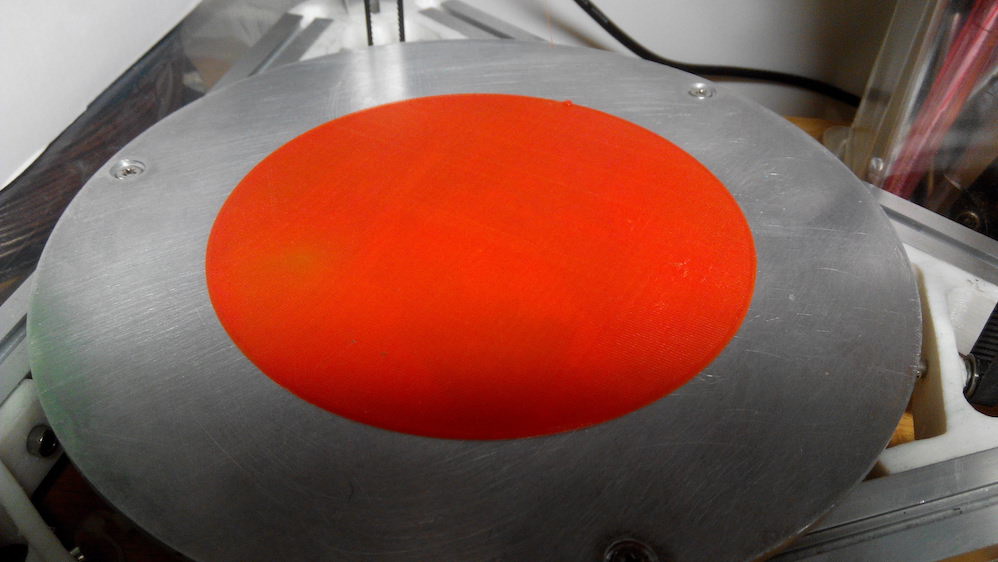

多謝Ching!Cal 好個平台後，
即刻勁有信打個太陽出黎見大家！
但証明咗一樣野，鋁平台唔一定平，只可以寄望玻璃平台！
圖片附件: 2016-01-21 01.14.38 copy.jpg (2016-1-21 01:29, 72.38 KB) / 下載次數 405https://h1.hkepc.com/forum/attachment.php?aid=1859665&k=3740878e8888303f9e970653fc72354e&t=1781198789&sid=tbcH7qtr2
作者: bam1a 時間: 2016-1-21 02:15
回覆 ustkl
多謝Ching!Cal 好個平台後，
即刻勁有信打個太陽出黎見大家！
但証明咗一樣野，鋁平台唔 ...
palpatrick 發表於 2016-1-21 01:29
玻璃都係咁話
最好解決只可以話係更多調平基準點(做到更正確的平面)
玩開手動表示呢D係浪費心機,無得救
或者整好個自動調平方式然後做手動then自動(即係半自動) fine tune 一下個平面
作者: ustkl 時間: 2016-1-21 14:19
回覆 81# bam1a
其實能買到的玻璃已經夠平。
作者: ustkl 時間: 2016-1-21 14:22
本帖最後由 ustkl 於 2016-1-21 17:45 編輯

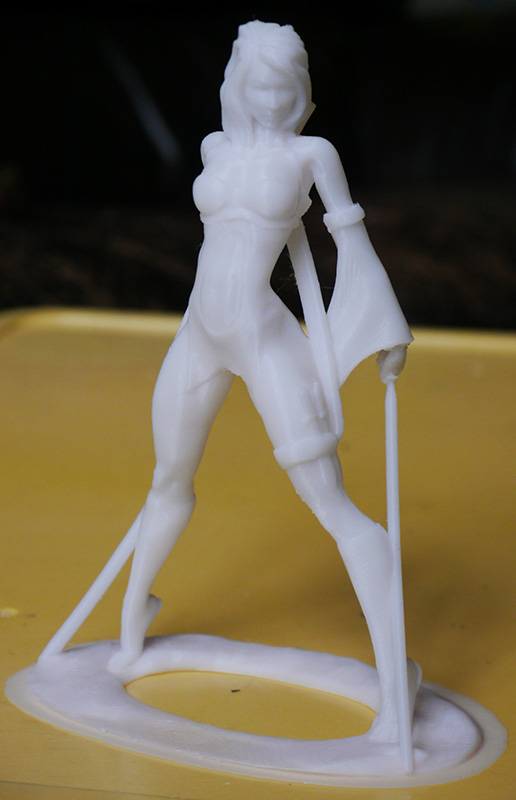

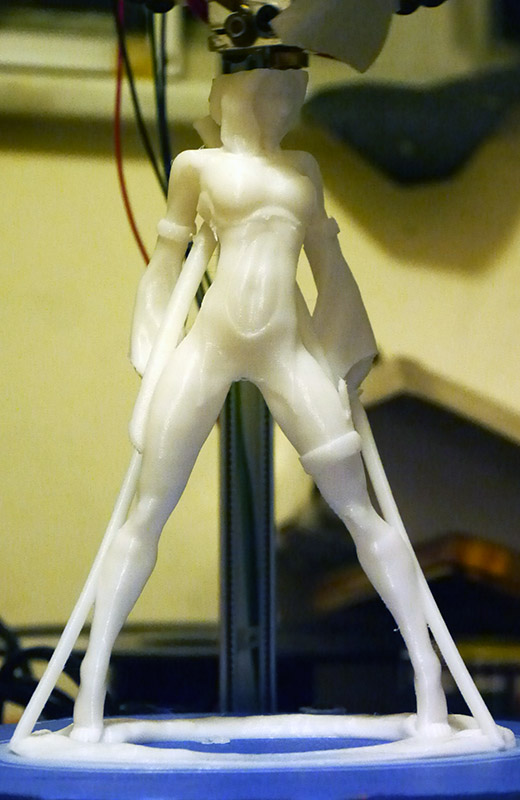

Test print.
height-150mm
PLA
layers 0.15mm
prints time- 6 hours
一白遮三醜。
http://www.thingiverse.com/thing:1225517
圖片附件: P1140930.JPG (2016-1-21 14:19, 112.74 KB) / 下載次數 319https://h1.hkepc.com/forum/attachment.php?aid=1859744&k=c62dbb815e13af380fa11c7df605726b&t=1781198789&sid=tbcH7qtr2
圖片附件: P1140945.JPG (2016-1-21 14:19, 106.68 KB) / 下載次數 303https://h1.hkepc.com/forum/attachment.php?aid=1859745&k=8a848c6a185ef167d33fb2bd8dc12d2d&t=1781198789&sid=tbcH7qtr2
作者: ~monkey~ 時間: 2016-1-21 16:02
Test print.
height-150mm
PLA
layers 0.15mm
prints time- 6 hours
一白遮三醜。
ustkl 發表於 21/1/2016 02:22 PM
嘩~真係越黎越期待你部機完成測試
作者: ustkl 時間: 2016-1-29 17:18
本帖最後由 ustkl 於 2016-1-29 17:20 編輯

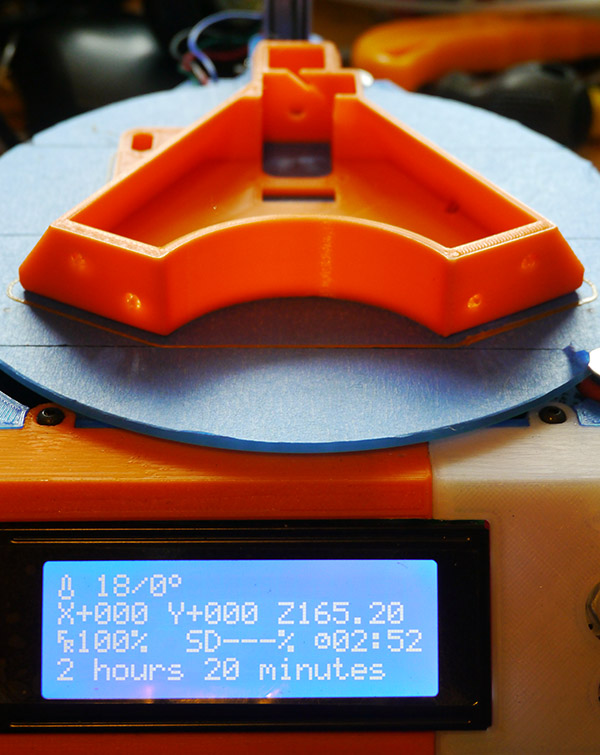

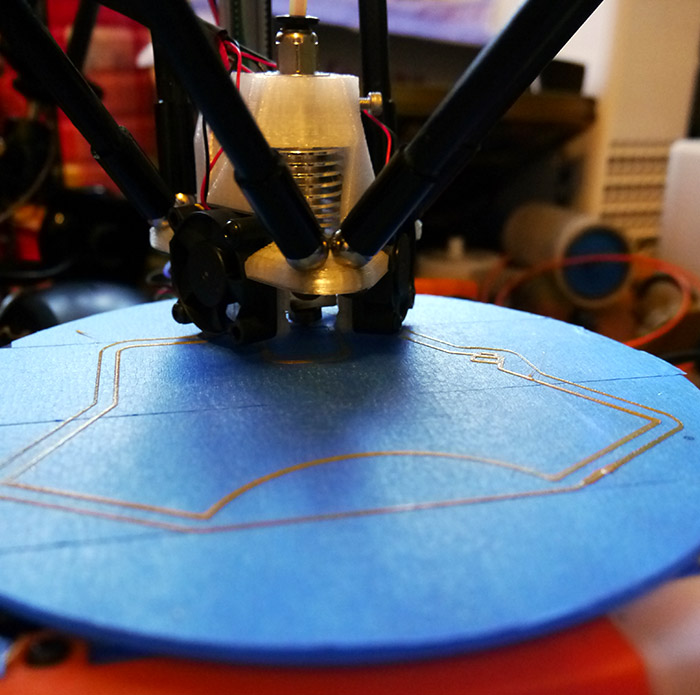

個post沉沉地, 係時候報告下進度。

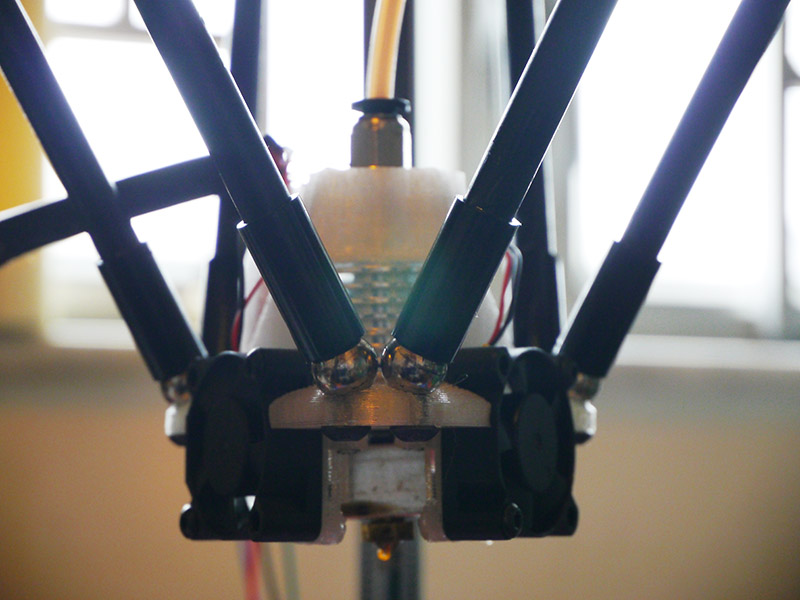

1 改用了磁臂
2 effector 由 3510鼓風機改用雙3010 風扇

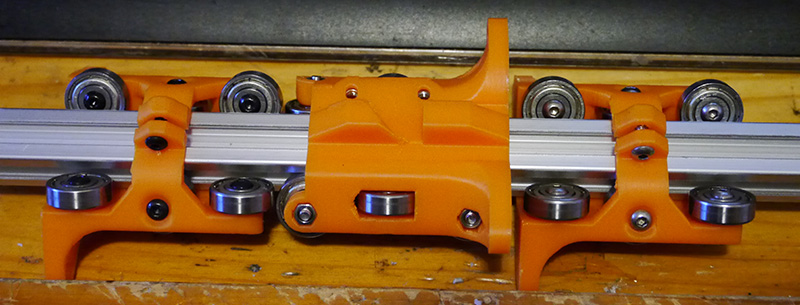

3 Bearing 滑車測試滿意, 略為修改了設計。
4 已訂了足夠砌多四台的零件。自我復制中
圖片附件: P1140955.JPG (2016-1-29 17:17, 113.26 KB) / 下載次數 336https://h1.hkepc.com/forum/attachment.php?aid=1861808&k=f6821cd1b9329938535340da2f53c7b9&t=1781198789&sid=tbcH7qtr2
圖片附件: P1140956.JPG (2016-1-29 17:17, 130.34 KB) / 下載次數 267https://h1.hkepc.com/forum/attachment.php?aid=1861809&k=c8f55b2bf04747af7a2f31de30290934&t=1781198789&sid=tbcH7qtr2
圖片附件: P1140954.JPG (2016-1-29 17:17, 137.94 KB) / 下載次數 364https://h1.hkepc.com/forum/attachment.php?aid=1861810&k=29ac73af1816f1ea41197d3ef68c0d87&t=1781198789&sid=tbcH7qtr2
圖片附件: P1140957.JPG (2016-1-29 17:17, 130.83 KB) / 下載次數 265https://h1.hkepc.com/forum/attachment.php?aid=1861811&k=6421c0b1631ecb9bdffa9b960031731c&t=1781198789&sid=tbcH7qtr2
作者: VibratingLight 時間: 2016-2-17 13:46
請問師兄
現在成本要多少呀?
作者: ustkl 時間: 2016-2-17 16:37
回覆 86# VibratingLight
唔計心機和時間, 同砌部kossel差不多。
(由 HKEPC Android 手機版 發出)
作者: So魂uL 時間: 2016-2-18 00:43
Bearing 滑車 有冇STL?
作者: seasky 時間: 2016-2-19 14:11
提示: 作者被禁止或刪除 內容自動屏蔽
作者: ustkl 時間: 2016-2-19 15:54
回覆 89# seasky
其實我打算砌好多部
作者: seasky 時間: 2016-2-19 16:22
提示: 作者被禁止或刪除 內容自動屏蔽
作者: SleepyPrince 時間: 2016-2-19 16:45
ustkl CHING
你個 end effector 係用咩物料 print？
可以咁近個 heat block 都唔怕溶？
作者: ustkl 時間: 2016-2-19 16:55
本帖最後由 ustkl 於 2016-2-19 17:12 編輯
回覆 92# SleepyPrince
PETG, ABS都可以。
PLA唔得。
我係冇熱床下用PETG印。
作者: dtom 時間: 2016-2-19 17:24
回覆 93# ustkl
PETG 未玩過喎
師兄用幾多度印? (淘既說明係200-250度....)
成品可以幾多度唔變形?
作者: ustkl 時間: 2016-2-19 17:32
回覆 94# dtom
我用225-230印, 過百度都未軟。個 fan dust 離heatblock 1.5mm 都冇事。
作者: dtom 時間: 2016-2-19 17:41
回覆 95# ustkl
咁好好喎!
有無味? 會唔會同ABS一樣要密封抽毒氣?
作者: ustkl 時間: 2016-2-19 18:20
回覆 96# dtom
冇乜味, 算好印。但市面通常只有黑,白,透,三色
作者: SleepyPrince 時間: 2016-2-19 18:40
本帖最後由 SleepyPrince 於 2016-2-19 18:51 編輯
我呢排都試緊PETG
真係幾好用
無味又唔會翹
用唔用熱床都得
不過拉絲都幾多，有時會痴住個嘴邊，時不時要清吓
（不過真係唔知可以擺咁近）
我前後買咗兩卷透明
一卷嘅直徑勁唔平均
而家淨係可以用另一卷
作者: 絕對好奇 時間: 2016-2-20 03:37
回覆 98# SleepyPrince
品幾差嘅膠絲我都用過，但係直徑勁唔平均呢下真係無得攪，
最慘有一次印一個實心嘅大零件，印到90%先至kick絲，
一睇之下原來條膠絲有一截竟然粗過3mm，真係俾佢吹脹！
作者: Demonxz 時間: 2016-2-21 03:37
PETG eSUN有紅黃藍
PET based Taulman T-glass都有多色, 我自己買左磅透明T-glass實驗油Epoxy可唔可以變全透明
Colorfabb XT都係PET based, 乜色都有
我自己印fan duct用polycarbonate, 熱變形溫度近百, 貼到個熱塊近一近都唔會變形。ABS都OK, 但係PETG唔係咁高架咋喎.
以ESUN為例
