作者: Jip仔 時間: 2021-8-26 13:15 標題: 分享Synology NAS簡單維修(非專業)有初步結果
本帖最後由 Jip仔 於 2021-8-26 13:17 編輯
分享Synology NAS簡單維修分享（非專業）有初步結果等零件到貨
收到EPC會員PM
話NAS DS218+着唔到機
風扇識轉
但無電源無亮燈
檢查一下各位置的供電狀況
發現 DOM 的 5V供電只有 0.56V
追返上去MOSFET 4410
度 D 有5V(Pin5-8)
度 G 喺0.2V(Pin4)
所以影響 S 嘅輸出唔正常(Pin1-3)
再用電阻檔度吓 Pin4 對地只有唔夠20ohm阻值
用 1V5A 燒機法
見到呢粒芯片明顯地發熱
(PMIC)芯片吹出後 Pin4 對地無限大
估計就喺呢個芯片出問題
功率管理專用 - PMIC Programmable mid input voltage range Power Management IC (PMIC) for Apollo Lake processors
網上睇翻呢個芯片要＄66 + 運費
現在只有等貨到換上去就知道是否成功
圖片附件: 01-056V.jpg (2021-8-26 13:03, 105.02 KB) / 下載次數 171https://h1.hkepc.com/forum/attachment.php?aid=2279574&k=22bd51a639b091c698e77eb09ebbee16&t=1781794789&sid=3NrPFoD62M
圖片附件: 02-5V.jpg (2021-8-26 13:04, 85.69 KB) / 下載次數 163https://h1.hkepc.com/forum/attachment.php?aid=2279575&k=f5a578ba82a4e090ff127235901f215c&t=1781794789&sid=3NrPFoD62M
圖片附件: 03-056V.jpg (2021-8-26 13:04, 75.44 KB) / 下載次數 151https://h1.hkepc.com/forum/attachment.php?aid=2279576&k=0ce75683fa33ba2e0de3279b7b5a169c&t=1781794789&sid=3NrPFoD62M
圖片附件: 05-flux.jpg (2021-8-26 13:04, 121.44 KB) / 下載次數 169https://h1.hkepc.com/forum/attachment.php?aid=2279577&k=4858c07e0349102e75d8cfe336dae0be&t=1781794789&sid=3NrPFoD62M
圖片附件: 06-heat.jpg (2021-8-26 13:04, 109.91 KB) / 下載次數 156https://h1.hkepc.com/forum/attachment.php?aid=2279578&k=9c2f52d5bece56227ad3b81ed26f0ffa&t=1781794789&sid=3NrPFoD62M
圖片附件: 07-TPS65094order-T.png (2021-8-26 13:04, 29 KB) / 下載次數 164https://h1.hkepc.com/forum/attachment.php?aid=2279579&k=cec3310775ad43e8af7c381365d5885e&t=1781794789&sid=3NrPFoD62M
圖片附件: 07-TPS-topview.jpg (2021-8-26 13:05, 87.09 KB) / 下載次數 172https://h1.hkepc.com/forum/attachment.php?aid=2279580&k=2c5b5aed05e4ae48d8e986a302886cf8&t=1781794789&sid=3NrPFoD62M
作者: Jip仔 時間: 2021-8-26 13:15
本帖最後由 Jip仔 於 2021-8-30 19:49 編輯
等咗幾日
IC到手焊上主板
度吓4410 Pin4 有番12V
按POWER又有LED
DOM 5V供電回復正常
插上DOM
裝番機殼
Assistant睇到 DS218+ 係用 V7.0
裝好 OS試玩 DSM7
圖片附件: 11-12v.jpg (2021-8-30 19:46, 125.28 KB) / 下載次數 141https://h1.hkepc.com/forum/attachment.php?aid=2280414&k=52d4e0f40a3dcf335c71f21837d20e51&t=1781794789&sid=3NrPFoD62M
圖片附件: 12-5VNormal.jpg (2021-8-30 19:46, 114.95 KB) / 下載次數 151https://h1.hkepc.com/forum/attachment.php?aid=2280415&k=c62f8c7eca5f3a33216fb2bac791bca4&t=1781794789&sid=3NrPFoD62M
圖片附件: 13-PowerOn.jpg (2021-8-30 19:46, 146.96 KB) / 下載次數 145https://h1.hkepc.com/forum/attachment.php?aid=2280416&k=eef94a6902c8f60c4e115f17dcbbe669&t=1781794789&sid=3NrPFoD62M
圖片附件: 14-working.jpg (2021-8-30 19:46, 141.46 KB) / 下載次數 133https://h1.hkepc.com/forum/attachment.php?aid=2280418&k=9b6cb468a81b11dfcf609a9d4f54640f&t=1781794789&sid=3NrPFoD62M
圖片附件: 15-SynologyAssistant-20210805-1.png (2021-8-30 19:47, 23.9 KB) / 下載次數 152https://h1.hkepc.com/forum/attachment.php?aid=2280419&k=ba6567970cda48fcc75fbd1951cad6a5&t=1781794789&sid=3NrPFoD62M
圖片附件: 16-DS218+7_0-41890.jpg (2021-8-30 19:47, 83.26 KB) / 下載次數 146https://h1.hkepc.com/forum/attachment.php?aid=2280420&k=9336c4a4877b1c7abe4fb5a2ac416741&t=1781794789&sid=3NrPFoD62M
作者: gerrardjamie 時間: 2021-8-26 23:09
幾好,支持你
作者: sp4148 時間: 2021-8-30 12:57
等看 results
作者: Jip仔 時間: 2021-8-30 19:58
回覆 4# sp4148
整番着機了
作者: 哈雅貼 時間: 2021-8-30 22:26
樓主有冇興趣整QNAP?
作者: Jip仔 時間: 2021-8-30 22:38
回覆 6# 哈雅貼
PM我
作者: simon_mme 時間: 2021-8-31 09:15
師兄堅勁，無線路圖都跟到。
作者: hkboy3000 時間: 2021-8-31 10:47
樓主好勁
via HKEPC IR Pro 3.6.1 - Android(3.3.1)
作者: Jip仔 時間: 2021-8-31 16:07
都喺跟基本嘢做
電源就喺最基本了
無電乜都唔郁
作者: vtrchan 時間: 2021-8-31 17:39
回覆 1# Jip仔
粒PMIC真係唔易換，師兄利害
作者: Jip仔 時間: 2021-8-31 20:45
都要用顯微鏡先做到
作者: cowegg 時間: 2021-9-1 01:26
師兄犀利
作者: shingohk 時間: 2021-9-2 10:09
專業大神
作者: sp4148 時間: 2021-9-14 09:43
師兄利害
作者: bctwbctw 時間: 2021-9-14 09:56
師兄勁
作者: onwest 時間: 2021-9-14 23:50
How to learn the diagnosis method? it is interesting!
作者: alan4k 時間: 2021-9-15 09:39
師兄巧勁
作者: Albert Chan 時間: 2021-9-22 10:29
師兄巧勁 X 2
作者: xo_ox 時間: 2021-9-22 11:32
師兄巧勁 x3
add ram ok?
作者: MW2003 時間: 2021-9-22 15:10
樓主好勁 x 4
作者: carlau 時間: 2021-9-22 18:25
師兄果然好厲害
via HKEPC IR Pro 3.6.1 - Android(3.3.1)
作者: wyhui5124 時間: 2021-9-22 19:52
樓主係(非專業)的NAS維修專家
作者: nightwalker 時間: 2021-9-23 08:15
Ging!!
作者: onetwo 時間: 2021-9-29 16:40
樓主好野, 我有部718+ 有時認到HDD 有時認唔到.....
作者: 123simon 時間: 2021-9-29 18:57
勁
Thank you for share
作者: kamman727 時間: 2021-9-30 19:51
我部ds218+ 有時認到HDD 有時認唔到, 開到機突然又會認唔到一隻
作者: VATSHU 時間: 2021-9-30 23:41
Ching 厲害
作者: tc0000 時間: 2022-3-20 18:11
請教, 我部DS 214+ 換了硬碟(功能正常), repair 後運行正常, 但每一次一關機開機 slot 2 就話degraded機就出咇咇聲, 請問可以點攪?
作者: 7個提供 時間: 2022-3-21 16:36
我都有部 S 記 21x+ 成日甩 raid(1)，
repair 後，熄，再 boot，又甩過，
HDD 測試過，沒有問題，
有無得救 ?
作者: facat 時間: 2022-3-21 18:48
師兄勁犀利,佩服佩服
作者: 123simon 時間: 2022-3-22 18:37
Thank you for share
作者: 7個提供 時間: 2022-3-26 09:00
#29/#30 樓的情況，有無 ching 試過 ? 有無得攪 ?
作者: 123simon 時間: 2022-3-26 12:12
作者: chuchutrain 時間: 2022-11-5 14:04
師兄求救，我部DS220+又係咁樣唔着機
作者: Jip仔 時間: 2022-11-5 20:11
ching DS220+有無保養
作者: MW2003 時間: 2022-11-6 11:40
雀仔師兄 勁!
作者: winter8888 時間: 2022-11-9 10:15
實在太勁啦..
作者: joeylo 時間: 2022-11-16 12:01
提示: 作者被禁止或刪除 內容自動屏蔽
作者: cool6073 時間: 2023-3-23 22:57

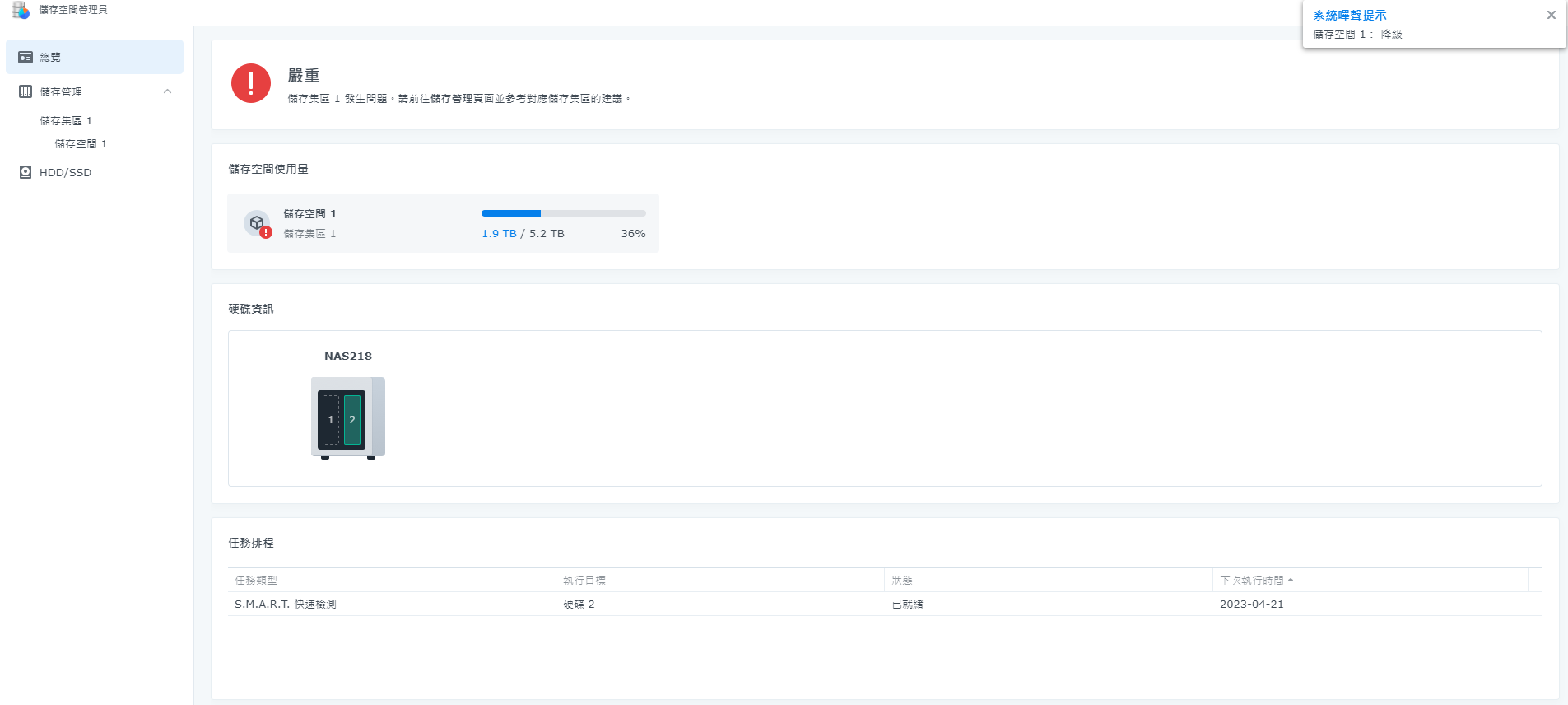

搬完屋之後部DS218+ DISK 1 個位認唔到隻6TB HDD
將隻6TB HDD用DOCK 插入電腦又見得到
唔知係咪隻NAS 出左事
圖片附件: 2023-03-23_22-50-38.png (2023-3-23 22:54, 54.13 KB) / 下載次數 127https://h1.hkepc.com/forum/attachment.php?aid=2365134&k=25ce648cf99e77b861484abf92b3008e&t=1781794789&sid=3NrPFoD62M
作者: 肉腳王 時間: 2023-3-28 11:32
利害, 有呢個技能可以自己入手的壞顯卡NAS再維修賣出賺錢啵作者: cyw432 時間: 2023-4-22 11:17
實在太勁啦..
winter8888 發表於 2022-11-9 10:15
Any outcome?
作者: mac2009 時間: 2023-9-2 12:24
如果想整維修synology機去邊間？
