作者: mkmonkey 時間: 2021-5-27 22:58 標題: 冷氣機紅外線接收有事，請問可以點做？
部機係 Toshiba RAS-18UKX3 分體式，十幾年機，打去坊間問都無公司肯維修。
唯有上黎請教一下，希望有高人可以指點一下迷津。
部機冷氣部份正常運作，所以應該排除左壞主底板既問題。
現在開關主要靠 power failure recovery function，用大掣開關頂住先。
遙控器亦排除左無電/壞 remote 既問題，因為屋企有另一隻同形號室內機，
可以正常使用。
如果想嘗試自行維修，有無邊 d 零件應該要優先檢查呢？
謝謝！
作者: rwkero2 時間: 2021-5-27 23:20
本帖最後由 rwkero2 於 2021-5-27 23:24 編輯
首先試下有冇電壓比個IR receiver, 冇電壓就係電問題, 試左之後成條拆落來他表check各零件, 又或者係有塵埃遮左又有可能, 如果排除冇電而係IR壞, 拆出來成條淘又得, 只換ir又得, 睇返係幾多hz,
通常三隻腳, VCC, IN, GND, 睇返datasheet
作者: mkmonkey 時間: 2021-5-28 11:33
本帖最後由 mkmonkey 於 2021-5-28 12:22 編輯
頭先試過好偶然用遙控器用到一兩下，不過之後又無晒反應。
作者: atukowing 時間: 2021-5-28 12:16
有樣本就最易搞,拆正常果塊IR接收板落黎,2邊對照度下D 電容電阻,有唔同就換左佢
作者: chi333 時間: 2021-5-28 13:24
有冇試過換d萬能遙控器，睇下會唔會係遙控器問題
via HKEPC Reader for Android
作者: C_Law 時間: 2021-5-28 14:20
這裡的舊 Post 搵到另一 Model 的 Toshiba 冷氣機壞遙控的 Post，但年代久遠，舊 Post 裡的相已變死圖。
https://www.hkepc.com/forum/viewthread.php?fid=19&tid=2499918
https://www.hkepc.com/forum/viewthread.php?fid=19&tid=1991732
可能壞三腳遙控接收器。接收器的三隻腳，有不同排列次序，常見有 Data/Gnd/Vcc，但間中會遇到 Data/Vcc/Gnd，但只係接腳次序不同，將三隻腳屈到正確次序都可以照用。以下舊 Post 雖然係來自日立冷氣機，但有講到睇線路版分辨三隻腳次序的方法。
https://www.hkepc.com/forum/viewthread.php?fid=19&tid=2582997
印象中，上面死圖的舊 Post，部 Toshiba 冷氣的面板 PCB，本身係有兩排窿，預了可以用 D/G/V，或 D/V/G 次序的接收器。
有電子 DIY 能力可試下換接收器。
作者: rwkero2 時間: 2021-5-28 21:02
我都學到野
作者: mkmonkey 時間: 2021-5-28 22:50
[attach]2265498[/attach]
應該是這一個吧？
今日忽然間又能夠成功遙控到部機 ... 一次咁多！之後又一睡不起。
看情況未必真的是全壞，可能只係接觸不良。
試下用 contact cleaner / 再補焊希望可以救得返。
作者: rwkero2 時間: 2021-5-28 23:34
本帖最後由 rwkero2 於 2021-5-28 23:36 編輯
應該是這一個吧？
今日忽然間又能夠成功遙控到部機 ... 一次咁多！之後又一睡不起。
看情況未必真的是全 ...
mkmonkey 發表於 2021-5-28 22:50
Le d換都好平, 華輝唔洗等, 都係3X蚊, 個鐵殼應該有mark型號, 我都有幾粒喺手
個電容都順便換埋啦, 但都係最緊要搞清楚邊度出問題先
作者: C_Law 時間: 2021-5-29 06:06
本帖最後由 C_Law 於 2021-5-29 06:08 編輯
應該是這一個吧？
今日忽然間又能夠成功遙控到部機 ... 一次咁多！之後又一睡不起。
看情況未必真的是全 ...
mkmonkey 發表於 2021/5/28 22:50
先檢查下粒三腳接收器同前面的 RC filter 及排線的插座有無虛焊。不過，時好時懷，亦係 IR 接收器死前的徵兆。
開不到機時，附近有無燈開著？
如果附近有老化到就快死的傳統鎢絲燈膽或者慳電膽，著燈時會好影響 IR 接收。
以下涉及帶電測試，有相關安全認識先至好去做
部機 Standby 同開著時，用他錶度下粒 IR 接收器的電源腳的 DC 電壓。正常應該係穩定的 5V 或 3V3，如果差太遠或者不穩定，問題可能出自電源。
作者: vtrchan 時間: 2021-5-29 09:40
回覆 1# mkmonkey
你係點做power failure recovery function? 就咁開大制, 定係要按其他制?
作者: mkmonkey 時間: 2021-5-29 09:59
本帖最後由 mkmonkey 於 2021-5-29 14:46 編輯
回覆 mkmonkey
你係點做power failure recovery function? 就咁開大制, 定係要按其他制? ...
vtrchan 發表於 2021-5-29 09:40
因為有個曲架掣連住部冷氣，所以只要用呢個掣作為斷電就可以。
Toshiba 個 manual 有教如何 set 做 power failure auto-start，咁只要再打著曲架掣，令室內機再通電就會回復正常運作。
問題係雖然部機用到，但所有其他 function 都唔 work (溫度 / 風量 / 搖擺等)。
作者: mkmonkey 時間: 2021-5-29 10:05
本帖最後由 mkmonkey 於 2021-5-29 10:14 編輯
先補上拆下來的 control panel board 再作研究。
[attach]2265544[/attach]
控制板正面
[attach]2265545[/attach]
控制板正面 - 紅外線部份
[attach]2265542[/attach]
控制板背面
[attach]2265543[/attach]
控制板背面 - 紅外線部份
[attach]2265546[/attach]
疑兇 ... 爆 cap ?
作者: rwkero2 時間: 2021-5-29 13:29
本帖最後由 rwkero2 於 2021-5-29 13:33 編輯

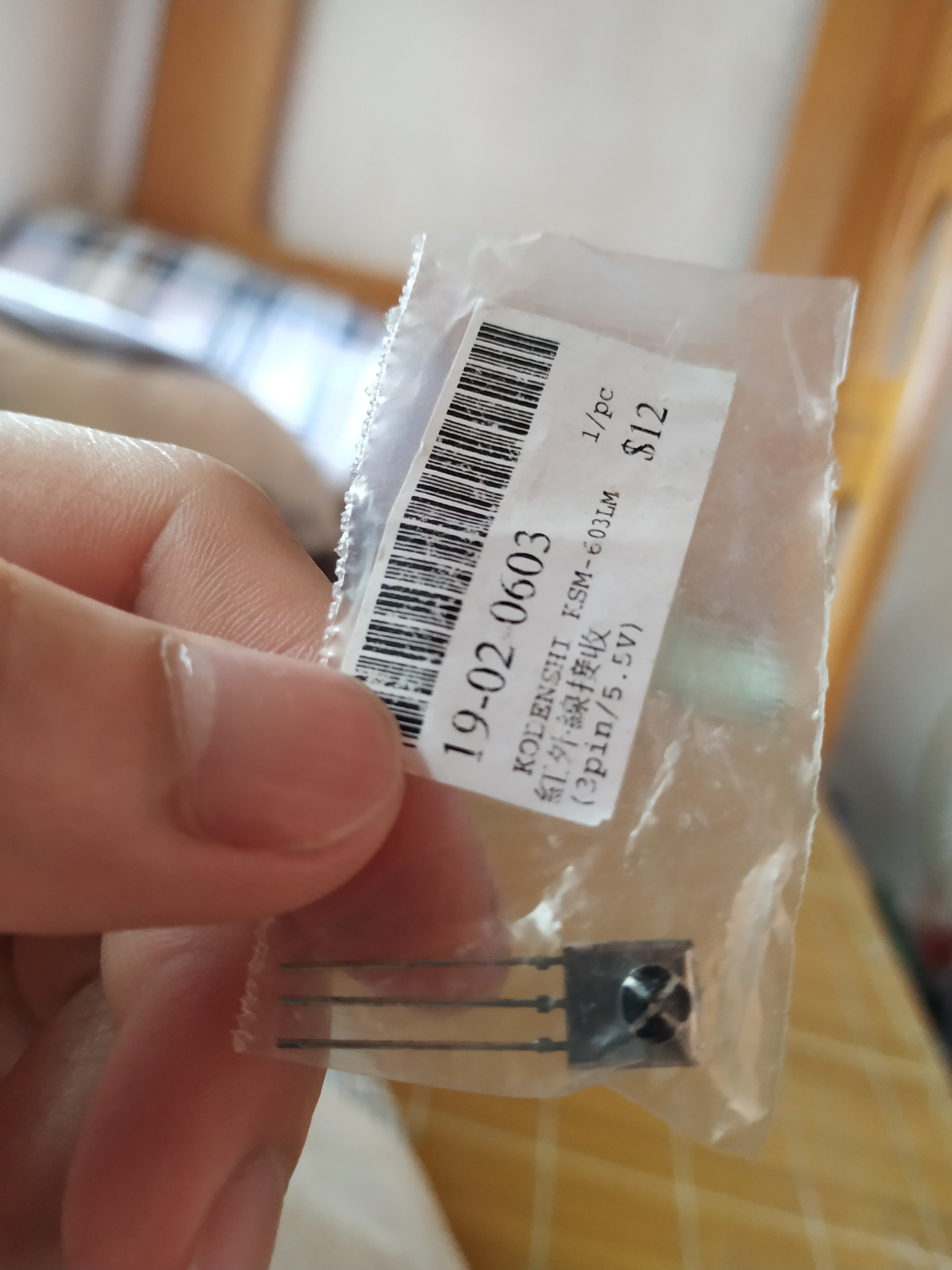

Wa輝12蚊粒, 試下拎去配
新鯧都有, 冇鐵殼黑色, 一包幾粒好似幾蚊包
重有d trace(電子線路), 有輕微腐蝕, 會唔會係有d幼線被腐蝕左kai kai地唔通電？所以有他表check一check好快知, 就咁睇IR pin2 線路銅皮好似被腐蝕好西利
作者: rwkero2 時間: 2021-5-29 13:39
本帖最後由 rwkero2 於 2021-5-29 13:47 編輯
試下由pin2跳條線去GND
姐係焊條幼電線, （漆皮線或包左膠皮電線）連接pin2 to GND
可能係pin2 to gnd線路被腐蝕左
作者: vtrchan 時間: 2021-5-29 13:49
本帖最後由 vtrchan 於 2021-5-29 13:51 編輯
先補上拆下來的 control panel board 再作研究。
控制板正面
控制板正面 - 紅外線部份
控制板背面
控 ...
mkmonkey 發表於 2021-5-29 10:05
SW01可能係manual制，有無試過可唔可以call得著部機？
另外，見個插座氧化左，可以試下清潔下個socket同plug先。
作者: mkmonkey 時間: 2021-5-29 14:00
SW01可能係manual制，有無試過可唔可以call得著部機？
另外，見個插座氧化左，可以試下清潔下個socket同p ...
vtrchan 發表於 2021-5-29 13:49
Service Manual 入面就叫呢粒做 "Temporary" 既掣，實際即係 test run。
按一下可以正常 override 晒 d 野著到機 (連壓縮機)，有冷氣出。
再按一下會熄機 (連壓縮機)。
如果要調節 power failure recovery 係由呢個制去 set (長按三秒)，
所以可以斷定呢類掣係 work 同呢塊 controller board 既部份功能係正常。
不過用 temporary 則所有調節功能都會失效。
即係全程都行足 full power ...
作者: mkmonkey 時間: 2021-5-29 14:08
再補多少少 close up
[attach]2265602[/attach]
[attach]2265603[/attach]
塊 PCB 背面睇落蝕得都幾勁下，但無 replacement 唯有硬住頭皮頂住檔先。
頭先用他表篤過兩粒 cap 又好似無穿到，最慘係鴨記又無 6.3v100uF 既電容賣 (華輝得 1000 uF)，
所以電容方面暫時無野可以搞。
IR 方面，頭先落去華輝有得賣 (好係 $3x)，不過一直以為粒野係叫 Vishay IC100，
對唔啱個 model 所以無買到。一陣落去買 contact cleaner + IR 再試。
作者: rwkero2 時間: 2021-5-29 14:13
用他錶篤pin2 to Gnd, 用蜂鳴檔, 睇下響唔響
作者: vtrchan 時間: 2021-5-29 14:32
Service Manual 入面就叫呢粒做 "Temporary" 既掣，實際即係 test run。
按一下可以正常 override 晒 d ...
mkmonkey 發表於 2021-5-29 14:00
咁樣即係indoor機可以call著outdoor機, 咁可能真係粒IR receiver壞或者有地方bad contact.見粒IR receiver D腳位底板度有D黑色嘢, 試下可唔可以清理左佢。
作者: mkmonkey 時間: 2021-5-29 14:39
用他錶篤pin2 to Gnd, 用蜂鳴檔, 睇下響唔響
rwkero2 發表於 2021-5-29 14:13
GND - Pin 3 : 10 Ohm
GND - Pin 2 : 2 Ohm
作者: rwkero2 時間: 2021-5-29 15:09
本帖最後由 rwkero2 於 2021-5-29 15:12 編輯
我強烈建議跳線pin2 to gnd, 應該冇係0 ohm(頭盔已帶, 不肯定), 但爆炸同整壞一定唔會, 但未必整得好,
作者: C_Law 時間: 2021-5-29 15:44
本帖最後由 C_Law 於 2021-5-29 15:47 編輯
塊板的 Track 蝕得幾嚴重！如果不是壞接收器就係塊板蝕到斷 Track。
幾粒 LED 實際作用大不大？
如果可有可無，臨時頂檔方法係鬆開排線，直接將粒 IR 接收器插去排線的乸頭，由排線的白色線數起，順序係 IR 接收器的 D/G/V，華輝買到的 IR 接收器應該都係這個次序。你係土瓜灣區的話，我可以免費給你兩粒。
如果接收器直接插落去排線係 Work，應該係塊板的 Track 蝕到斷下斷下，試下係塊板上搭電線直接從插座的 D/G/V 三個位飛去接收器。必要時用萬用板搭線做塊新板做替換，但會有難度，因為排線的插頭好似係 2mm 針距，並非萬用板的 2.54mm(0.1")。
帶電測試，有相關安全認識先至好去做
上次講漏，應該度埋 D 和 G 之間 DC 電壓，正常應該穩定的 5V，有 IR 射埋去時會跳。我以前有部 VHS 錄影機壞過 IR 接收器，當時 D/G 之間係任何時間都 0V。
作者: tomchen 時間: 2021-5-29 15:53
咁樣即係indoor機可以call著outdoor機, 咁可能真係粒IR receiver壞或者有地方bad contact.見粒IR receiver D腳位底板度有D黑色嘢, 試下可唔可以清理左佢。
vtrchan 發表於 2021-5-29 14:32
支持，我整過某D壞 IR 既電器，都係牙刷刷乾淨 IR 三隻腳就正常返。簡單易試
作者: mkmonkey 時間: 2021-5-29 16:05
本帖最後由 mkmonkey 於 2021-5-29 16:20 編輯
呃 ... 頭先拆焊失敗 ... 粒 IR 甩唔到出黎。
結果見到 TomChan 個 message , 反正無大礙，補返 d 焊，擦一擦 d 接腳位，裝返上機又回復正常 ...
夜少少拆返出黎再用 contact cleaner 洗一洗塊板再上機試。
