標題: [測試] Jonsbo 喬思伯C6-ITX 最大顯卡長度 [打印本頁]

---

作者: rfdingo    時間: 2025-2-12 00:32     標題: Jonsbo 喬思伯C6-ITX 最大顯卡長度

本帖最後由 rfdingo 於 2025-2-17 10:14 編輯

Jonsbo 喬思伯C6-ITX
https://www.jonsbo.com/products/C6-ITXbai-.html
官方最大顯卡長度: ≤ 255mm
自測 最大顯卡長度
2 slot(估計卡厚不多於52mm)下 = 卡長 261mm

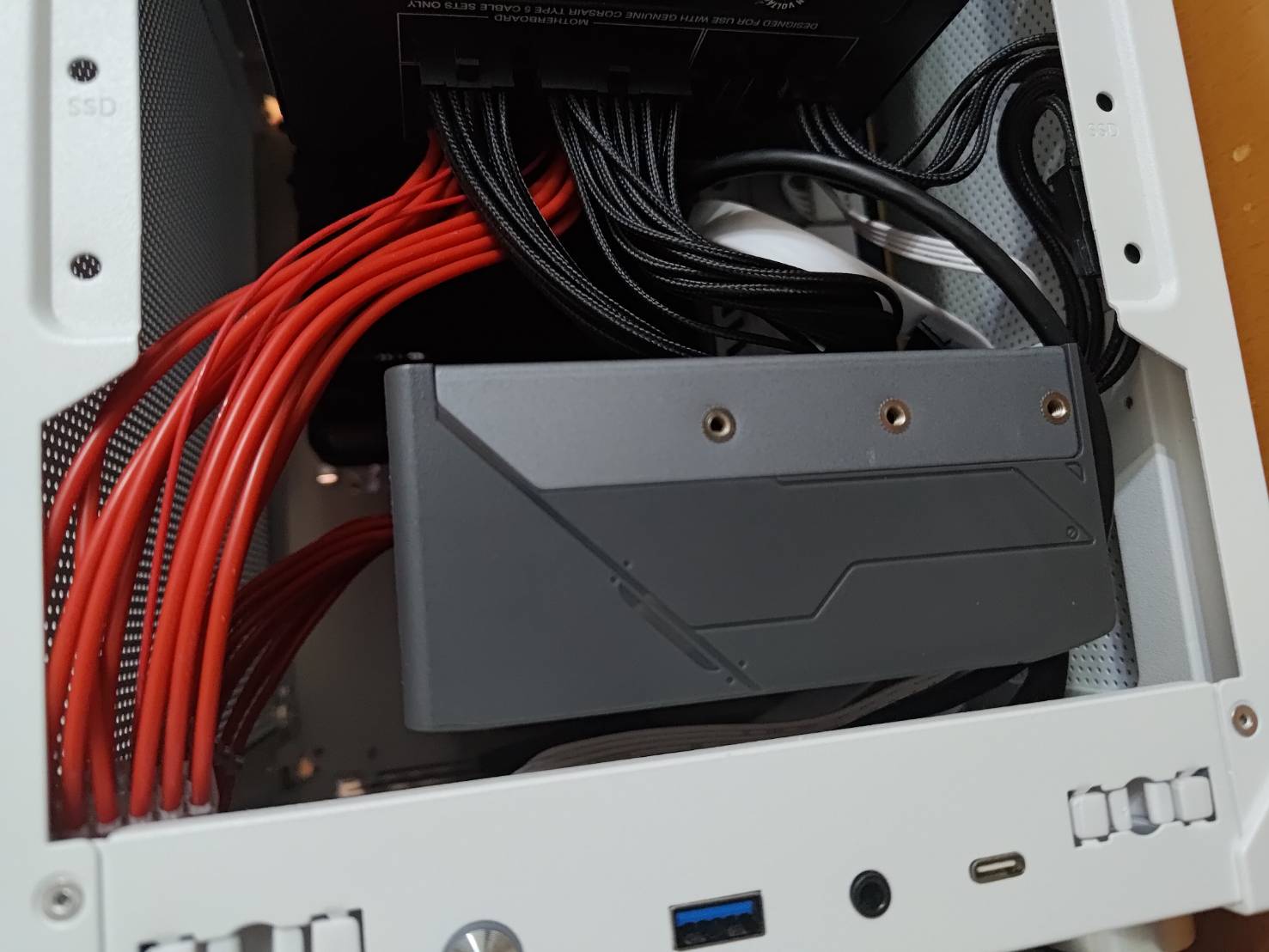

圖是 gigabyte  4070 Ti EAGLE OC 12G (rev. 2.0)
尺寸 L=261 W=126 H=50 mm
https://www.gigabyte.com/tw/Grap ... C-12GD-rev-20/sp#sp

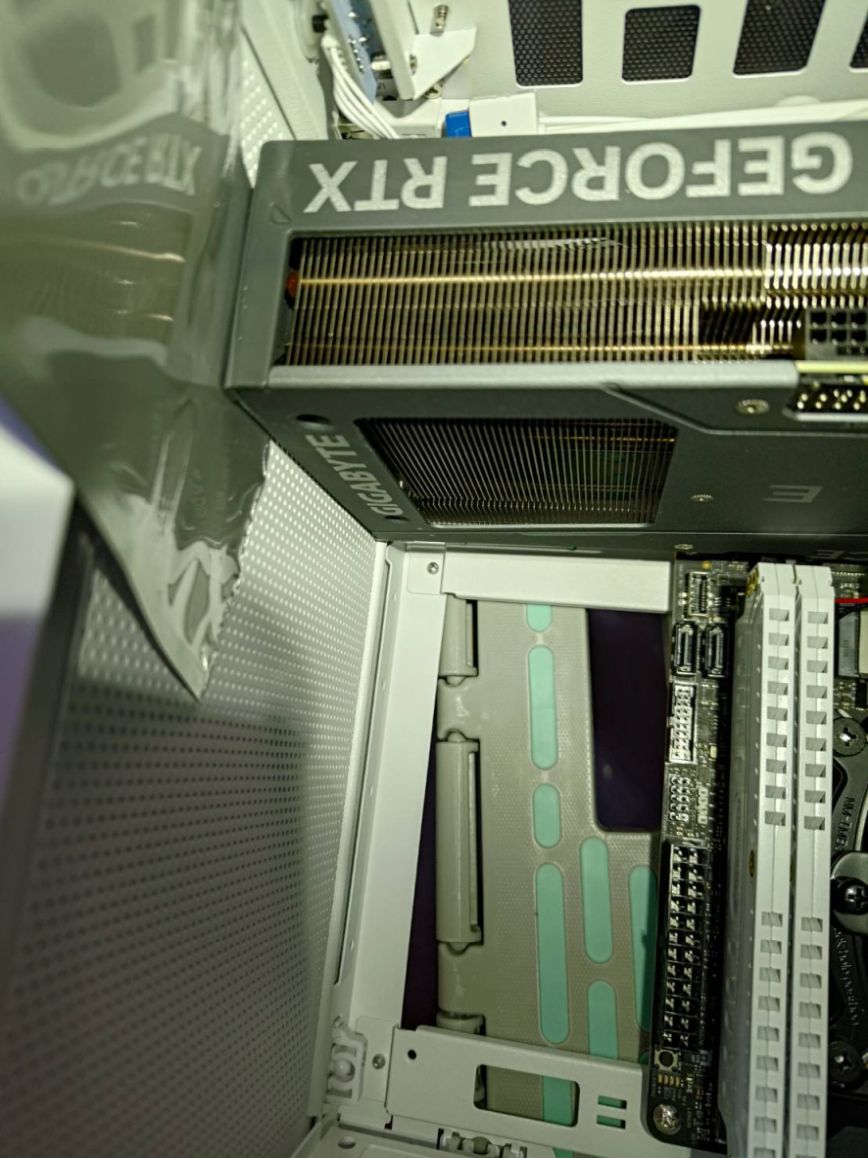

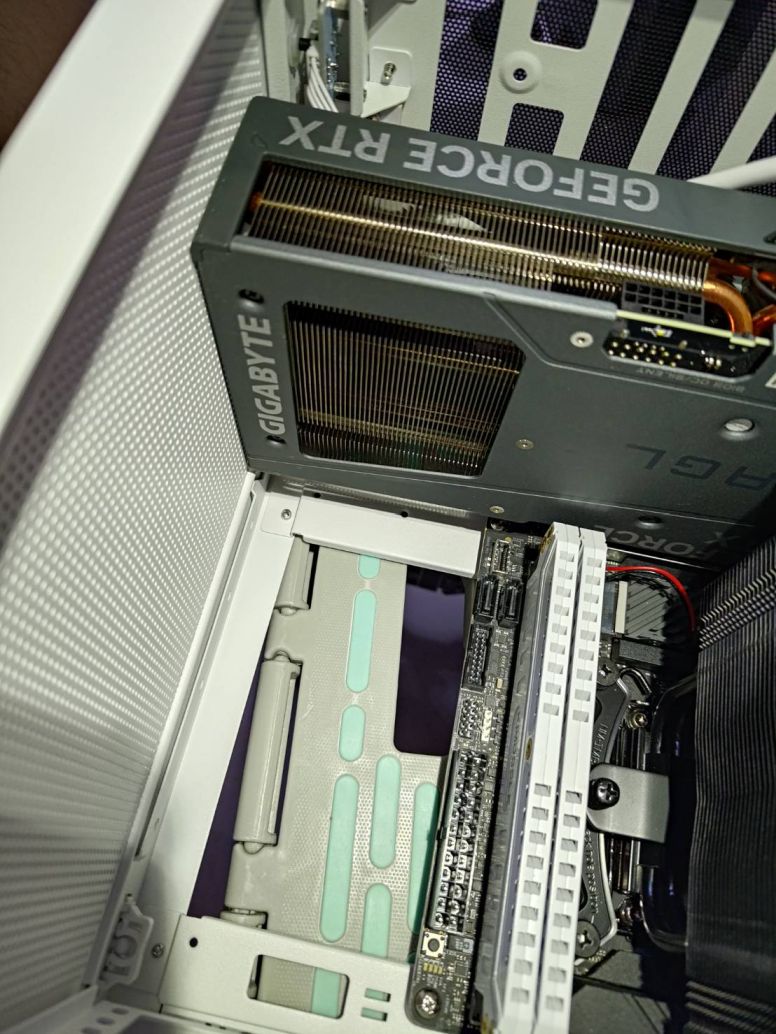

關前面板時剛好貼住(都算zip到張紙)



卡厚50mm，約左2mm剩

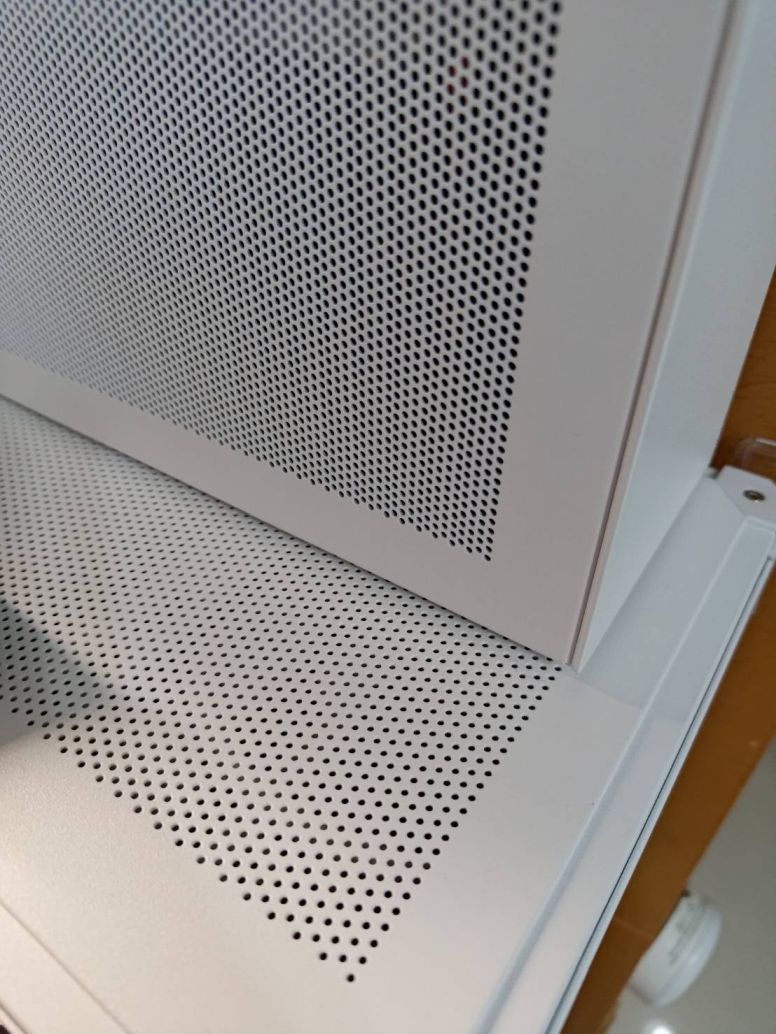

垃圾級開孔！唔係好mesh既 mesh


圖片附件: 292658_0.jpg (2025-2-12 00:27, 139.01 KB) / 下載次數 87
https://h1.hkepc.com/forum/attachment.php?aid=2464499&k=51853930e732e9a91726d8bde9ae5f9d&t=1781363373&sid=F3CmaeoiD2



圖片附件: 291590_0.jpg (2025-2-12 00:27, 143.38 KB) / 下載次數 106
https://h1.hkepc.com/forum/attachment.php?aid=2464500&k=fbdf64d047fe3df1c271b233bf2a3867&t=1781363373&sid=F3CmaeoiD2



圖片附件: 291591_0.jpg (2025-2-12 00:27, 136.75 KB) / 下載次數 128
https://h1.hkepc.com/forum/attachment.php?aid=2464501&k=ead118863e4973ac451cff0308c8ed0c&t=1781363373&sid=F3CmaeoiD2



圖片附件: 292662.jpg (2025-2-12 00:31, 120.31 KB) / 下載次數 109
https://h1.hkepc.com/forum/attachment.php?aid=2464502&k=66ace18392569b3617d93077efe038ea&t=1781363373&sid=F3CmaeoiD2

---

作者: cngaiyin    時間: 2025-2-13 10:19

喺邊位加幾片導熱墊
直接將顯卡嘅熱導落去個外殼度
強化散熱效果

---

作者: rfdingo    時間: 2025-2-17 10:21

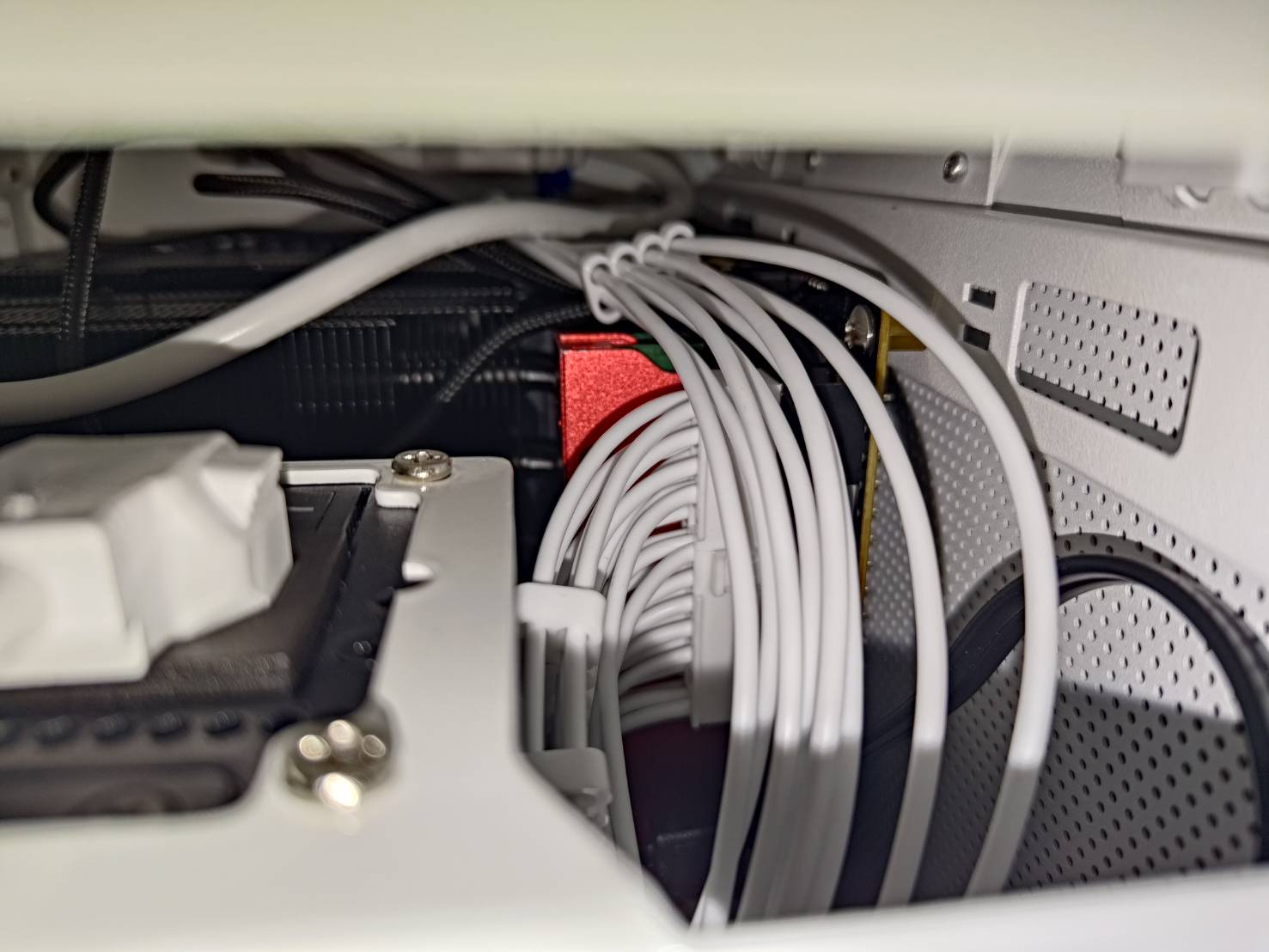

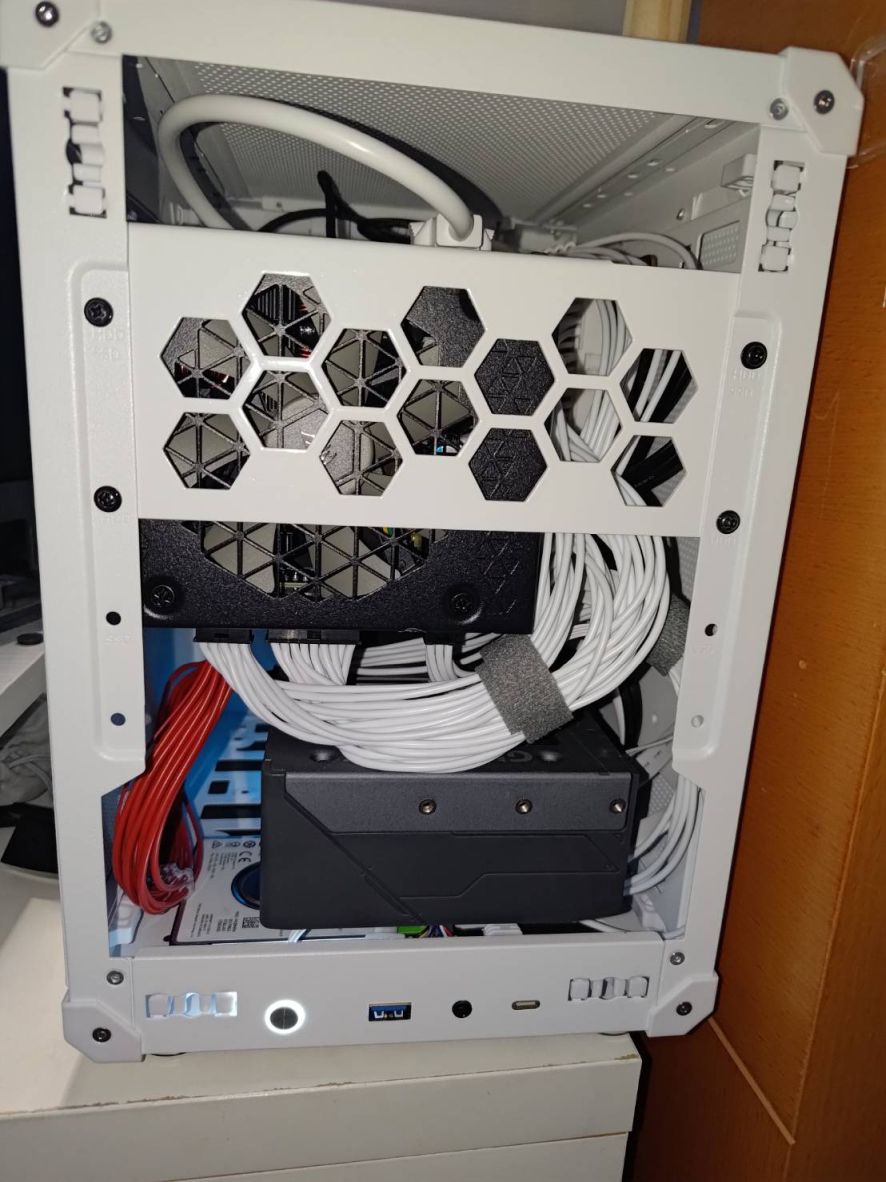

sfx火牛偏移支架(左偏 增加同板之間距離)  *有間淘店 賣假狗圖文不符


配埋訂製線下，應該可以裝 MATX板
大陸有人係咁做 , 但仲要睇ram高 同埋散熱器(cpu位) 會唔會太近牛

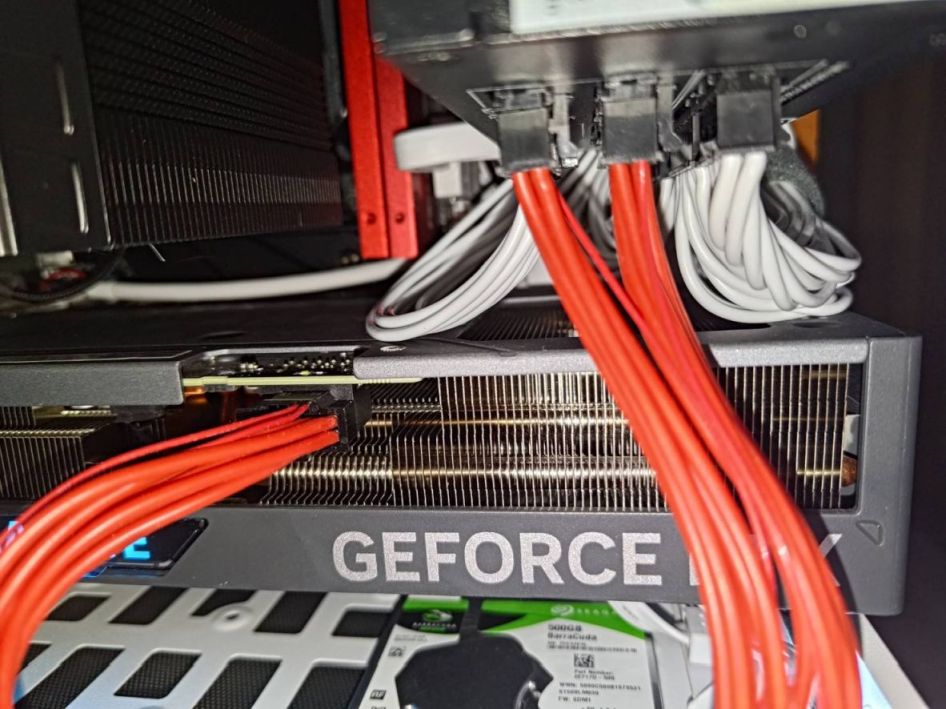

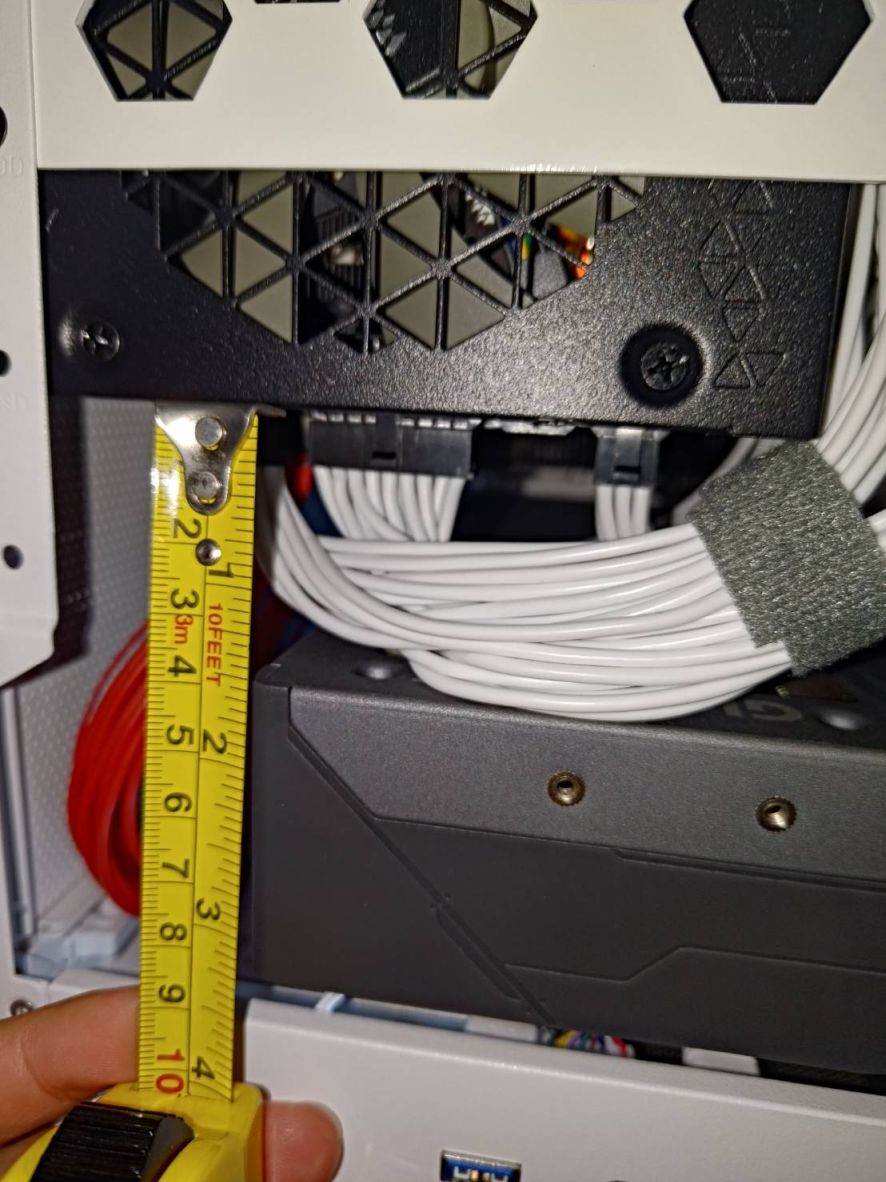

sfx(非L)同 顯卡之間距離




圖片附件: 294086_0.jpg (2025-2-17 10:18, 113.31 KB) / 下載次數 101
https://h1.hkepc.com/forum/attachment.php?aid=2465258&k=c451e3adac5757c1053c1f4d862121d0&t=1781363373&sid=F3CmaeoiD2



圖片附件: 294087_0.jpg (2025-2-17 10:18, 109.94 KB) / 下載次數 86
https://h1.hkepc.com/forum/attachment.php?aid=2465259&k=d1045dac8cd84461eb93f6f2aa45ab4e&t=1781363373&sid=F3CmaeoiD2



圖片附件: 294084_0.jpg (2025-2-17 10:18, 129.72 KB) / 下載次數 86
https://h1.hkepc.com/forum/attachment.php?aid=2465260&k=4e2918bad373db0b1afb71955e129458&t=1781363373&sid=F3CmaeoiD2



圖片附件: 294085_0.jpg (2025-2-17 10:18, 133.96 KB) / 下載次數 113
https://h1.hkepc.com/forum/attachment.php?aid=2465261&k=046ba50e9f69908aa6135fe1cbf0fff2&t=1781363373&sid=F3CmaeoiD2

---

作者: jk1399    時間: 2025-6-23 00:23




[youtube]k9a4-BOZjBA[/youtube]

---

作者: rfdingo    時間: 2025-6-23 00:33




    1u 牛，無大參考價值

---

作者: jk1399    時間: 2025-6-23 09:20




    咁要點改線

---

作者: rfdingo    時間: 2025-6-23 09:34



我上面咪貼左 sfx火牛偏移支架 , 可以用sfx牛+matx板

    1u 牛選擇少又貴，風扇細全靠高速 同多數係滾珠扇，你接受w數高少少就嘈咪隨便買
如果只係用低階/入門卡就隨便

sfx牛+matx板 呢個組合未有 C6 itx板時已經有
即係 C6 Matx(原板上代，非max), 就已經有
C6ITX同 C6MATX 既外觀外在規格係 完全一樣
只係 後來郁過入面既擺位, 標成itx賣
