作者: JimmyLuk 時間: 2019-5-18 22:49 標題: ITX-RAIJINTEK OPHION EVO
舊機SSD打柴順便將5820K M.ATX 微升級(轉會) AMD 2700 ITX
CASE:RAIJINTEK OPHION EVO
CPU:AMD 2700
MB: ASUS ROG STRIX B450-I GAMING ITX
DISPLAY CARD:ZOTAC GTX 1660 TI
SSD:Samsung M.2 970 EVO Plus 500GB
PSU:舊機CM V850 GOLD
AIO LIQUID COOLER:Alphacool Eisbaer (Solo)+EK-CoolStream SE 120
隻火牛後面鐵片一定要拆,如果唔係D線會頂風扇
到頂玻璃問題,加長機殼同玻璃之間距離
killer699師兄 POST:
https://www.hkepc.com/forum/view ... 5&highlight=EVO
淘埋D膠六角柱
小插曲
拖左成2個星期 順便砌埋個2KMON 比相機用
加長到咁,原本跟機卡出黎9MM到(8.7幾MM)加埋果粒6MM,同埋加墊
總長15.3MM
唔加墊就會咁
上機
仲有3MM左右
作者: asp123 時間: 2019-5-22 15:42
請問樓主的機箱係邊買的呢? 價錢多少呢?
THANKS
作者: JimmyLuk 時間: 2019-5-22 16:02
回覆 2# asp123
SSP死角 9XX
作者: luixyz 時間: 2019-5-22 17:10
師兄, 2只KMON係點玩架?
作者: JimmyLuk 時間: 2019-5-22 18:03
回覆 4# luixyz

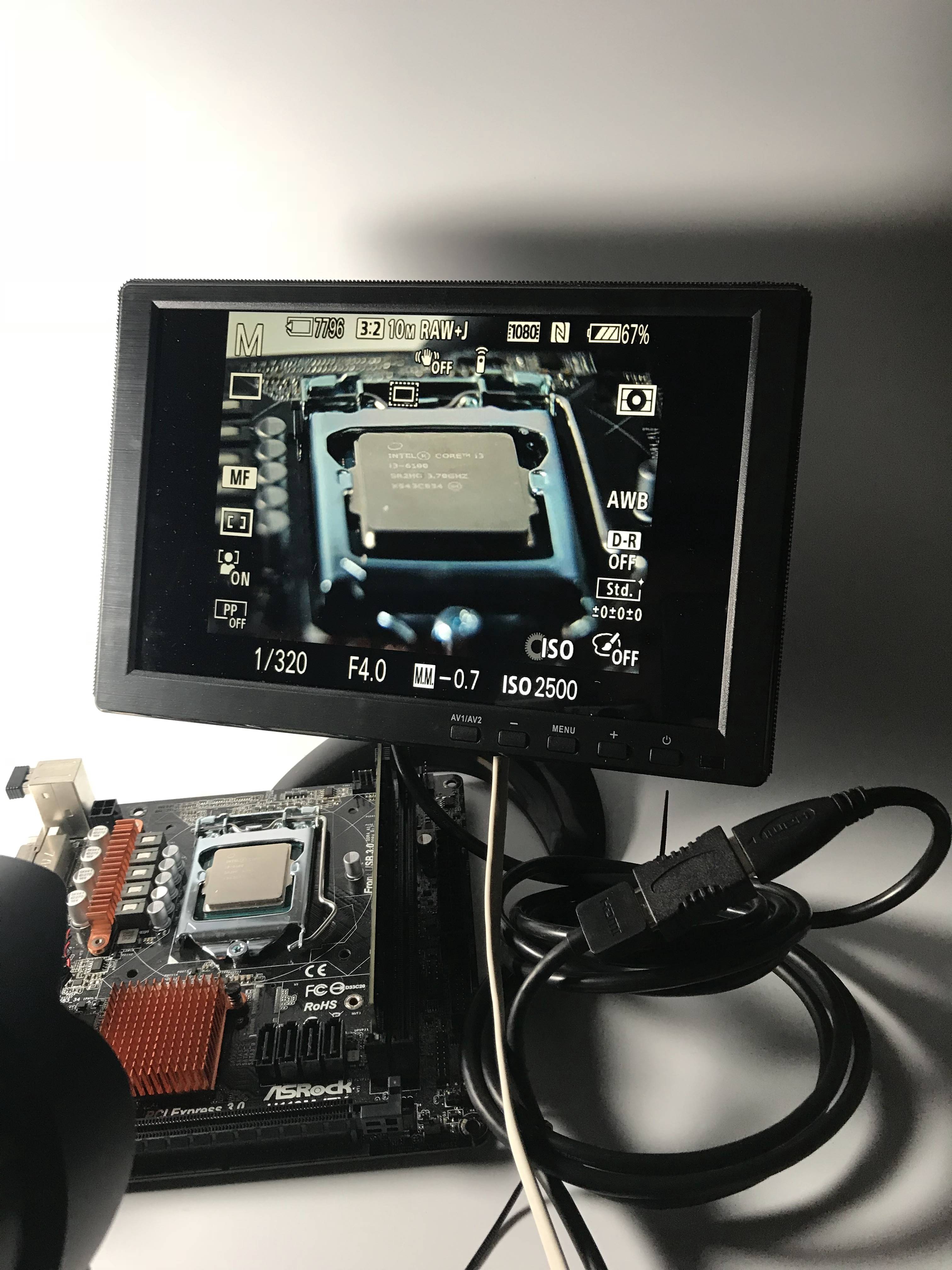

1隻黎 接相機方便對焦
作者: luixyz 時間: 2019-5-22 18:33
回覆 5# JimmyLuk
算元無多的相呀
作者: killer699 時間: 2019-5-24 02:34
本帖最後由 killer699 於 2019-5-24 02:36 編輯

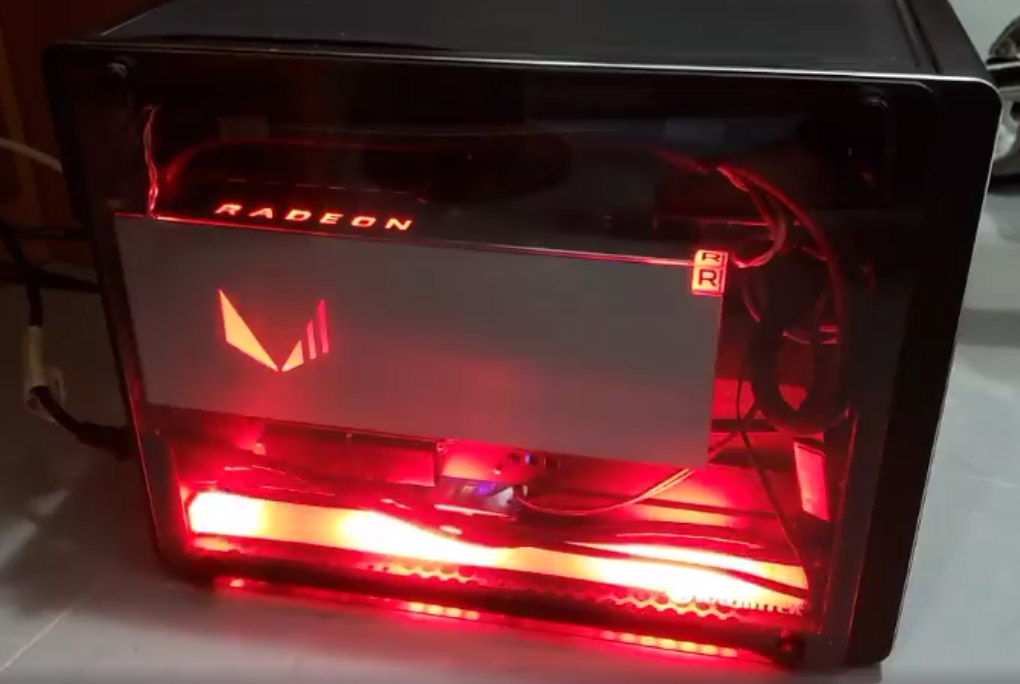

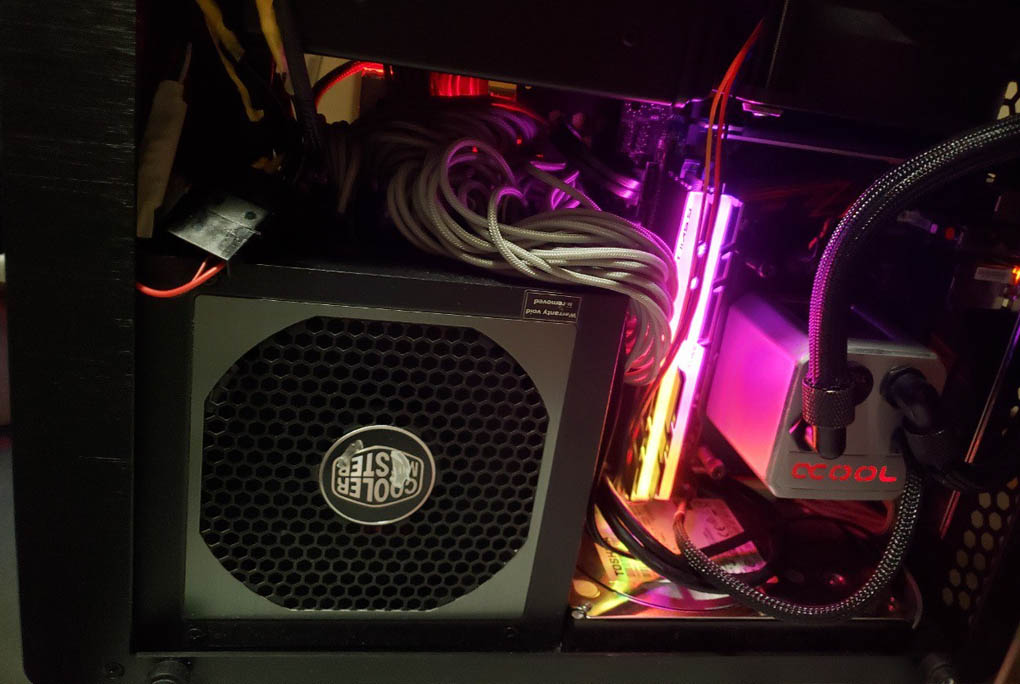

自上個POST後我都改左好多野
用左一排...真係好鬼多塵
另外順便問下樓主蓋面用液金提升多嗎...
屋企有剩半支, 但係懶得用
圖片附件: 222222.jpg (2019-5-24 02:30, 99.25 KB) / 下載次數 157https://h1.hkepc.com/forum/attachment.php?aid=2128276&k=05338f0ce2facf55d698c46032d309bc&t=1781496956&sid=MnoZmBn6Yy
圖片附件: 1111.jpg (2019-5-24 02:35, 101.22 KB) / 下載次數 137https://h1.hkepc.com/forum/attachment.php?aid=2128278&k=ab12c06aa629aef6632ec49291da3c2d&t=1781496956&sid=MnoZmBn6Yy
作者: JimmyLuk 時間: 2019-5-24 08:59
自上個POST後我都改左好多野
用左一排...真係好鬼多塵
另外順便問下樓主蓋面用液金提升多嗎...
屋企有 ...
killer699 發表於 2019-5-24 02:34
嘩，led ram,
cpu 溫度我無比較過，一買番黎就上液金
個水冷頭改左銀色同紅光，厲害
入塵方面我用3m 海綿貼封個頂同後方限制返唔好抽咁多熱空氣 同無咁多塵，
遲d出隻 sligersm550/560同依個箱內部好似差唔多，留意緊會唔會頂水冷頭
via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
作者: killer699 時間: 2019-5-24 19:59
嘩，led ram,
cpu 溫度我無比較過，一買番黎就上液金
個水冷頭改左銀色同紅光，厲害
入塵方面我用3m 海綿 ...
JimmyLuk 發表於 2019-5-24 08:59
SM560點裝水冷?
作者: JimmyLuk 時間: 2019-5-24 23:07
回覆 JimmyLuk
算元無多的相呀
luixyz 發表於 2019-5-22 18:33
過幾日補下
via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
作者: JimmyLuk 時間: 2019-5-24 23:11
SM560點裝水冷?
killer699 發表於 2019-5-24 19:59
岩岩check 過係唔得 560 同550最大分別應該係slot,560係3 而550係2,cpu cooler 果到佢官網寫限53mm,我地個alpha coolsolo 68mm未仲要未計頭，但個箱真係幾靚仔
via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
作者: 荒木飛呂彥 時間: 2019-5-27 09:03
very small
作者: kcthomlau 時間: 2019-5-27 09:49
自上個POST後我都改左好多野
用左一排...真係好鬼多塵
另外順便問下樓主蓋面用液金提升多嗎...
屋企有 ...
killer699 發表於 2019-5-24 02:34
底部入風扇有無落塵網?
作者: killer699 時間: 2019-5-27 12:58
本帖最後由 killer699 於 2019-5-27 13:02 編輯
底部入風扇有無落塵網?
kcthomlau 發表於 2019-5-27 09:49
我底部冇裝風扇, 裝3.5HDD
有網可以裝但HDD已擋左入風所以冇用
空氣直接側板四邊入
重災區係火牛
作者: kcthomlau 時間: 2019-5-27 13:27
咁負壓入風好強喎
火牛把扇都唔弱
加埋隻240一齊大大力抽風走
如果下方有把入風扇有網應該會改善兩側無網入風
又或者試下磁吸網貼兩側
作者: wiiwii 時間: 2019-5-27 22:08
總共買咗幾多錢好靚仔
via HKEPC Reader for Android
作者: JimmyLuk 時間: 2019-5-27 23:32
總共買咗幾多錢好靚仔
via HKEPC Reader for Android
wiiwii 發表於 2019-5-27 22:08
7500 左右
via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
作者: kcthomlau 時間: 2019-5-28 23:05
個箱認真靚仔
用sfx牛加mount/非模atx牛會唔會好D?
另外頂玻璃係咪因為aio個泵太高?
作者: killer699 時間: 2019-5-28 23:14
本帖最後由 killer699 於 2019-5-29 00:33 編輯
個箱認真靚仔
用sfx牛加mount/非模atx牛會唔會好D?
另外頂玻璃係咪因為aio個泵太高? ...
kcthomlau 發表於 2019-5-28 23:05
SFX牛係好D, 但就失去買呢個case既意義
因為個case為左兼容ATX牛比其他同類箱加左唔少體積
另外強烈建議模組牛+定制線
線太長堆埋一舊(冷排正下方)會擋風道
AIO係太高, 雖然官網寫CPU cooler限70mm
但建議67左右就止步
作者: kcthomlau 時間: 2019-5-28 23:18
SFX牛係好D, 但就失去買呢個case既意思
因為個case為左兼容ATX牛比其他同類箱加左唔少體積
另外強烈建議 ...
killer699 發表於 2019-5-28 23:14
如果唔係怕玻璃邊易入塵, 改返做GPU位開孔落網設計, 就真係我心目中DREAM CHASSIS
作者: JimmyLuk 時間: 2019-5-29 12:35
如果唔係怕玻璃邊易入塵, 改返做GPU位開孔落網設計, 就真係我心目中DREAM CHASSIS ...
kcthomlau 發表於 2019-5-28 23:18
落防塵條，封上後
via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
作者: JimmyLuk 時間: 2019-6-4 01:57
回覆 6# luixyz

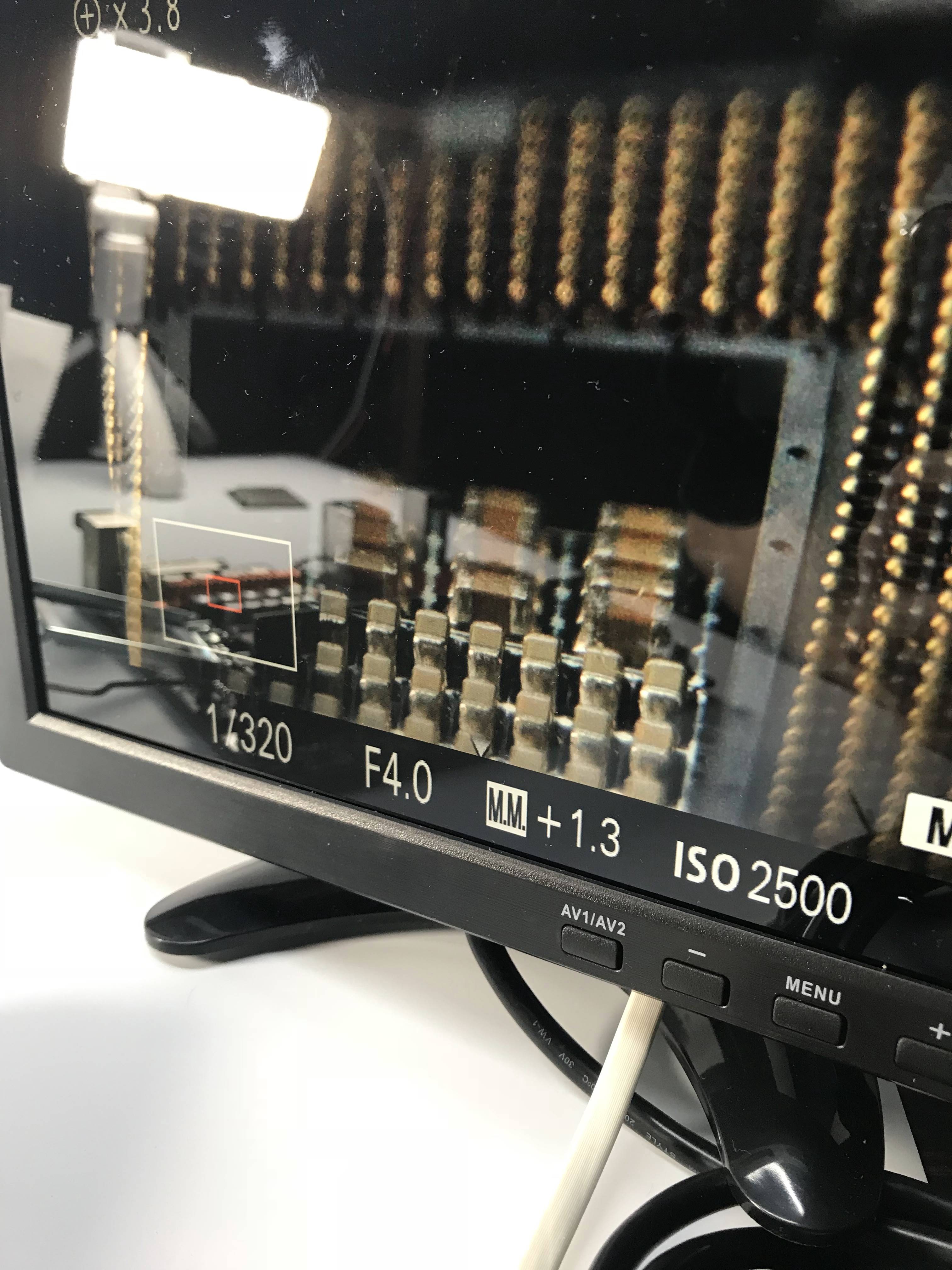

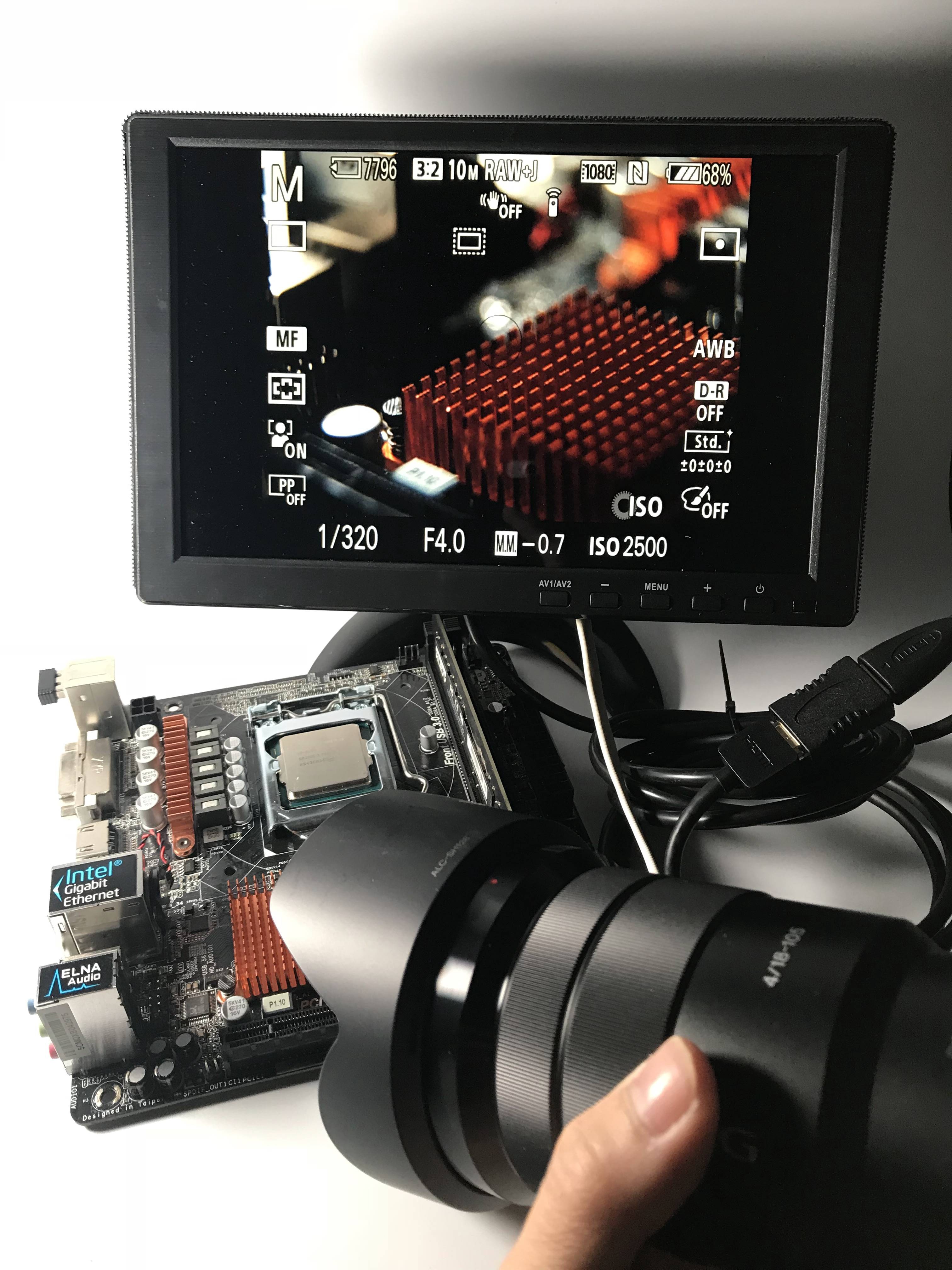

補圖,森林有圖自己睇
HDMI LCD Controller Board With 10.1" VVX10T025J00 2560X1600 IPS LCD Screen
HDMI Board Work for 40Pin EDP LCD Screen
Input Power Adapter: 5Vdc-12Vdc More than 2A.
Come In Standby Model When Not Input Signal
Standby Model <0.3W
Audio Input: 2HDMI
Audio Output: Earphone
OSD: Brightness Contrast VOL+ VOL- Language And So On
Language: English
Board Size: 82mm x 60mm x 5mm
10.1" VVX10T025J00 2560X1600 LCD Screen:
Display Mode IPS, Normally Black, Transmissive
Resolution 2560RGB)×1600
Outline Size 229.75 ×151.22×4.6(H×V×D)
Display Area 216.96× 135.6 (H×V)
Brightness 400 cd/m² (Typ.)
Contrast Ratio 1000:1 (Typ.) (TM)
Viewing Angle 80/80/80/80 (Typ.)(CR≥10) [Left / Right / Up / Down]
Signal Interface eDP (2 Lanes) , 40 pins , Connector
Backlight WLED
Input Voltage 3.3V (Typ.)
Packing list :
1× 2 Mini HDMI LCD Controller Board
1× 10.1inch VVX10T025J00 2560X1600 LCD Screen
1× Signal Cable
1× Keyboard With Cable
When use DC Connector as input. Power Supply Input Voltage 5Vdc- 12Vdc.
Micro USB output 5Vdc 500mA.
When use Micro USB as input. Power Supply Input Voltage 5Vdc.
When use 5Vdc as input. Power Supply Input current more than 2A.
When use 12Vdc as input. Power Supply Input current more than 1A.
