作者: into3w 時間: 2018-9-26 13:24 標題: 支持2080Ti安装的水冷垂直风道小钢炮，T12正式版装机封箱
大家好 几个月前在此发过T12装机，那个精度和一些设计bug，现在已经全部修正且优化了一些地方；
原帖地址 https://www.hkepc.com/forum/view ... p;extra=&page=1
针对原来方案优化几点如下：
1.侧板由原来对接改成段差，消除了原来中间向下塌的问题，同时使得侧面螺丝只有左右各2颗，更加简洁干净
2.中间装饰条宽度由原来2mm改成5mm，材料改成亚克力，在背面可以贴led发光
3.尾部加长8mm，以增加安装12cm-15mm风扇安装位，同时设置了2个2.5寸-15mm厚硬盘位置
4.顶盖由原来磁吸改成滑锁卡扣，更加安装方便可靠
5.取消单独电源、硬盘led灯珠，集成到电源按钮和重启按钮中，前面板更加简洁
6.显卡由原来固定位置改为单独显卡支架，这样显卡可以越肩高度20-48mm之间可调位置，适应更多非公版显卡安装
7.主板位置可以往左移动11mm，这样可以支持53mm厚的非公旗舰显卡安装，cpu散热高度变成55-65mm可调
8.进出风口位置、数量和形状进行优化
9.整体钣金厚度改成0.8mm，强度不变的情况下重量更加轻盈
机箱规格说明
电源支持：sfx/sfx-L 130mm
显卡：330mm长53mm厚越肩高度48mm的显卡，基本旗舰显卡可以安装
cpu散热： 水冷方案 支持120规格含风扇60mm厚冷排，可装双风扇，25mm+15mm
风冷方案：65-55mm高度下压式风冷散热器
主板支持：ITX规格 17cmX17cm
辅助散热：尾部可安装12cm-15mm厚散热风扇
存储支持：固定位 2X2.5寸-8mm厚
可变位 2X2.5寸-15mm厚 显卡越肩高度20mm以内可用
2X3.5寸硬盘位 不装冷排可用
2X2.5寸-15mm硬盘位 尾部装进风风扇将占据1个硬盘位置
物理尺寸： 129mm宽X216mm深X403.5mm高 （安装底座支架总高420mm）
特点：
机箱可立放，可卧放，尾部可以挨着墙壁摆放
立放机箱投影面积129X216mm，比流行的A4-SFX机箱占地面积还要小，方面桌面摆放
垂直结构，尾部只有电源接口和线束出口各一个，避免普通结构机箱尾巴一大堆凌乱线材
主板位置可横向移动位置，以适配超厚显卡，增加硬件兼容灵活性
前面板预留了 wifi蓝牙天线信号窗口，可以diy天线粘贴在背后，实现天线内置
机箱360°拆卸，可以从任何角度调整安装自己的硬件

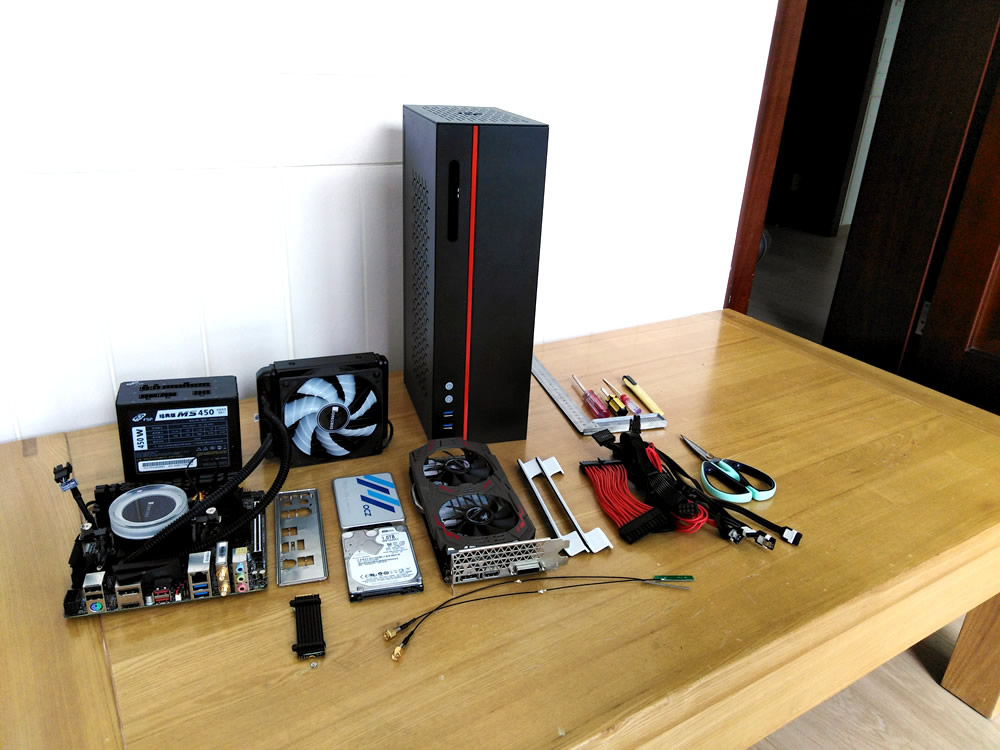

来一张硬件合照

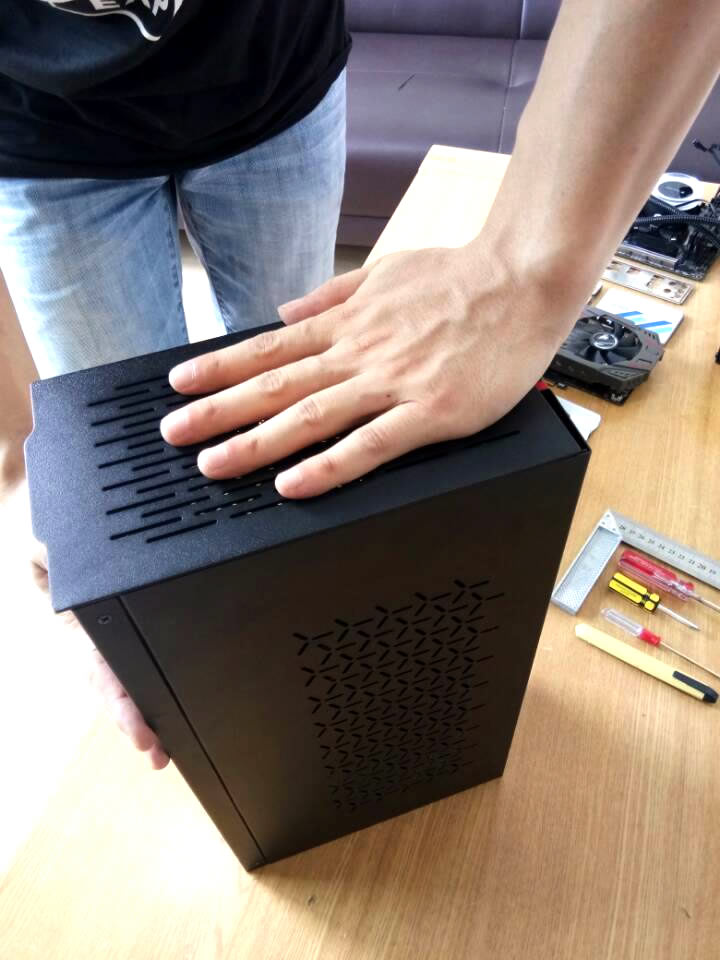

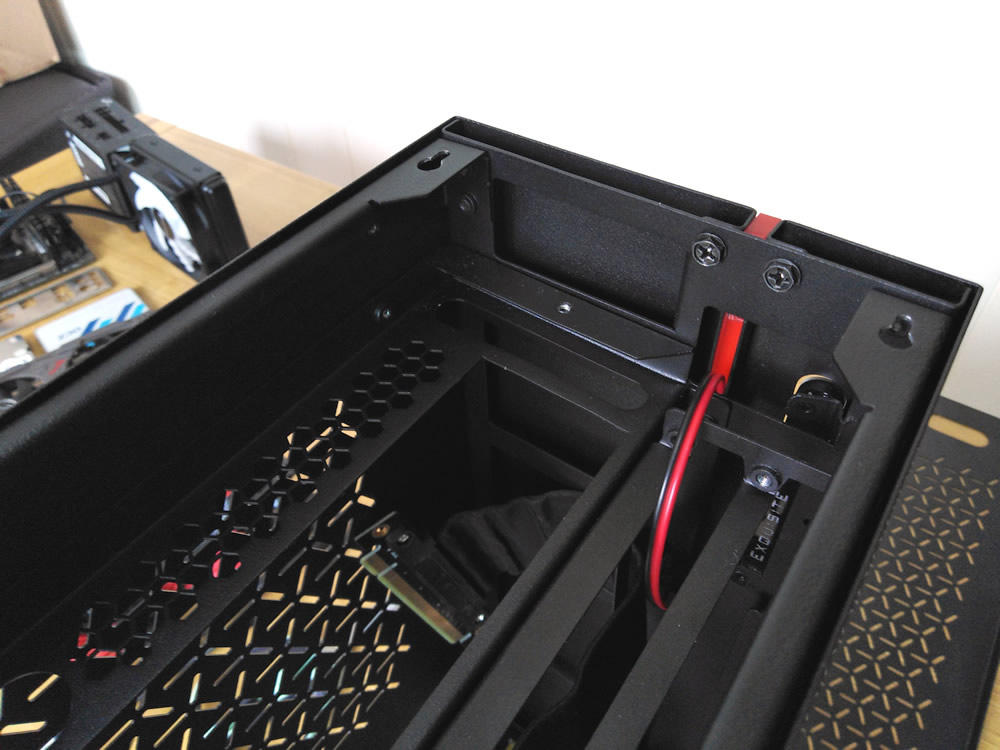

先手压住顶盖，往后推即可打开顶盖
拆卸左右两侧各2个螺丝 把尾板往后拉出

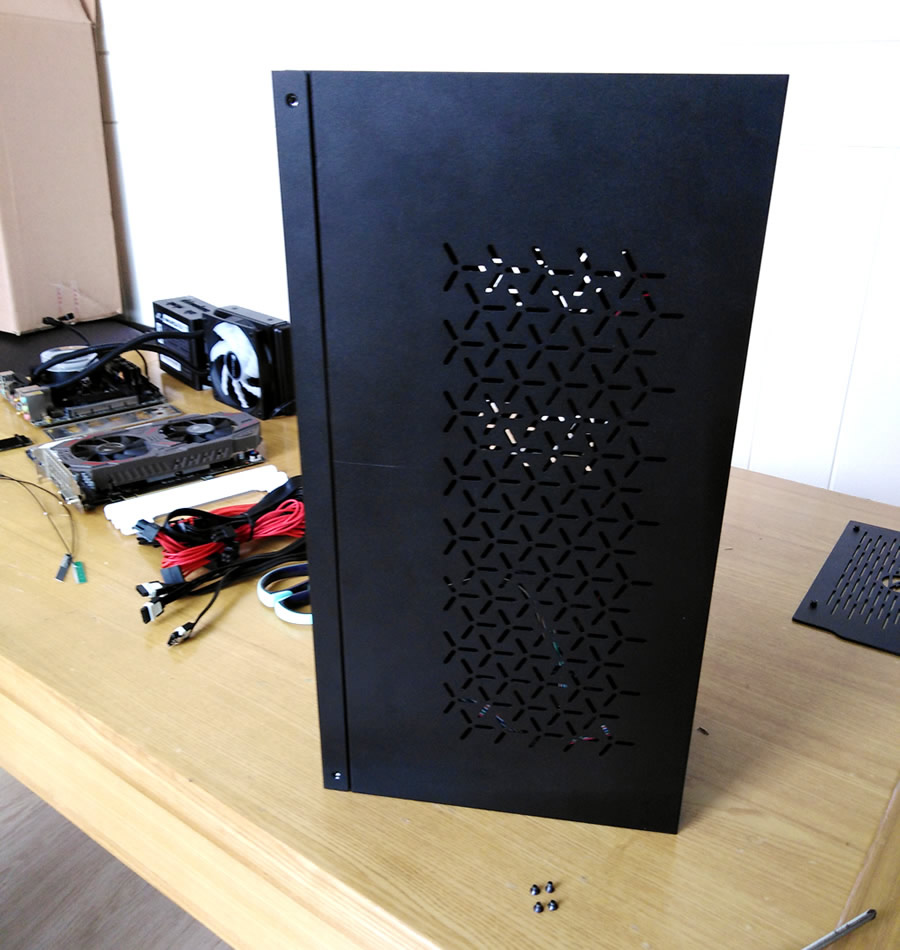

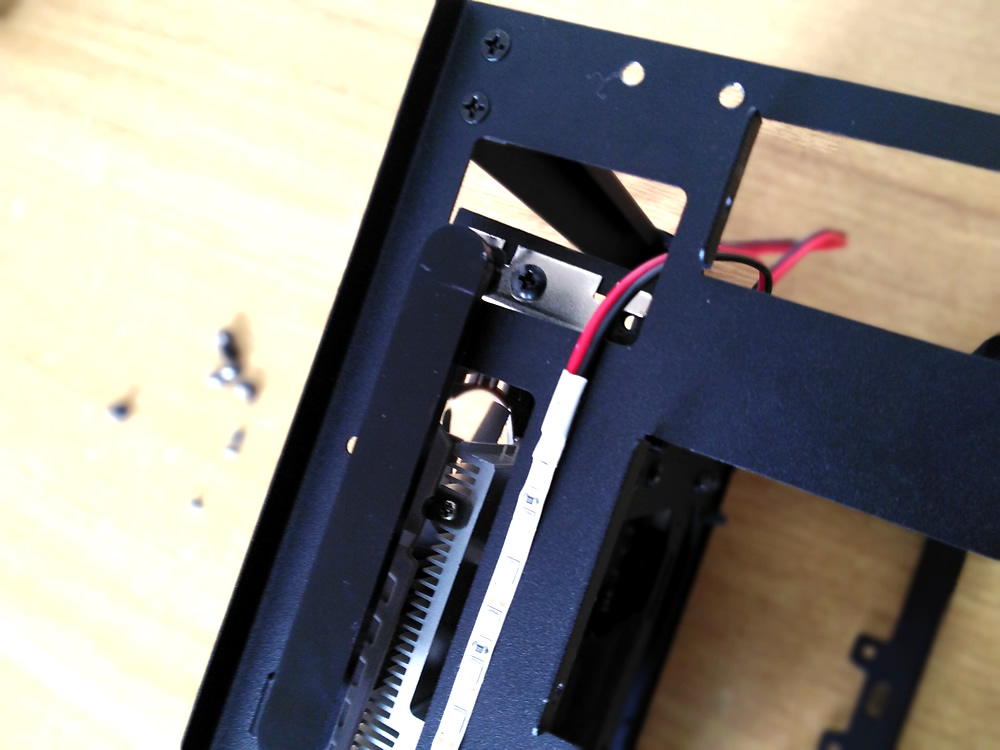

拆了尾板 就可以看见侧板里面左右各2个螺丝 一起卸掉 再拆卸里面上下各2个螺丝
在拆掉里面上下各2个螺丝 可以完全打开外壳

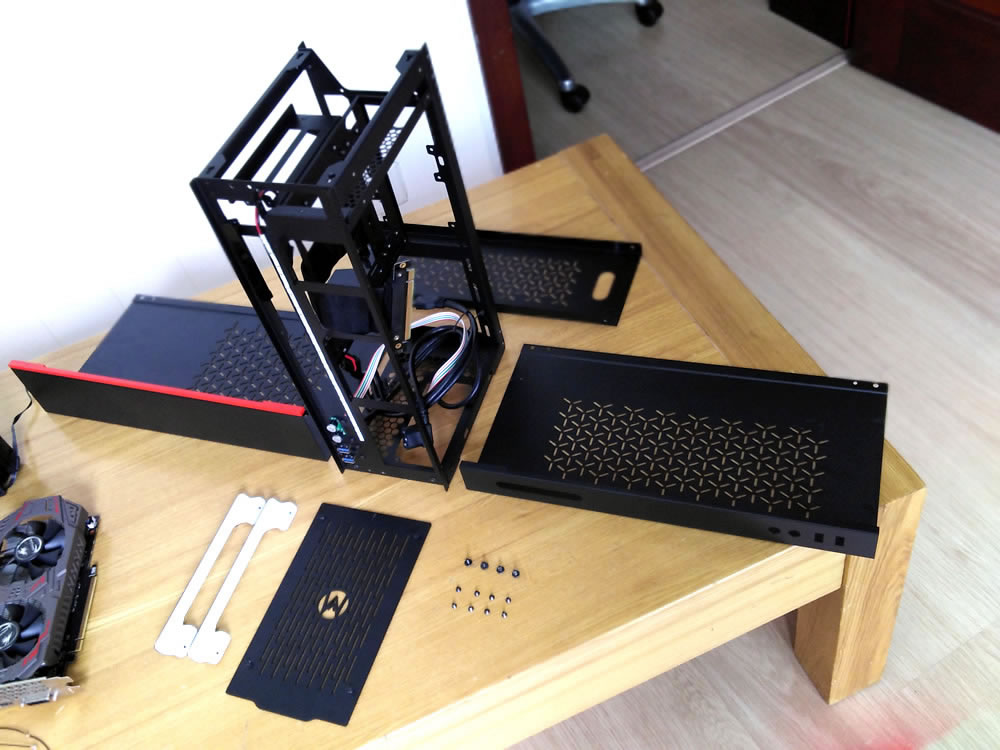

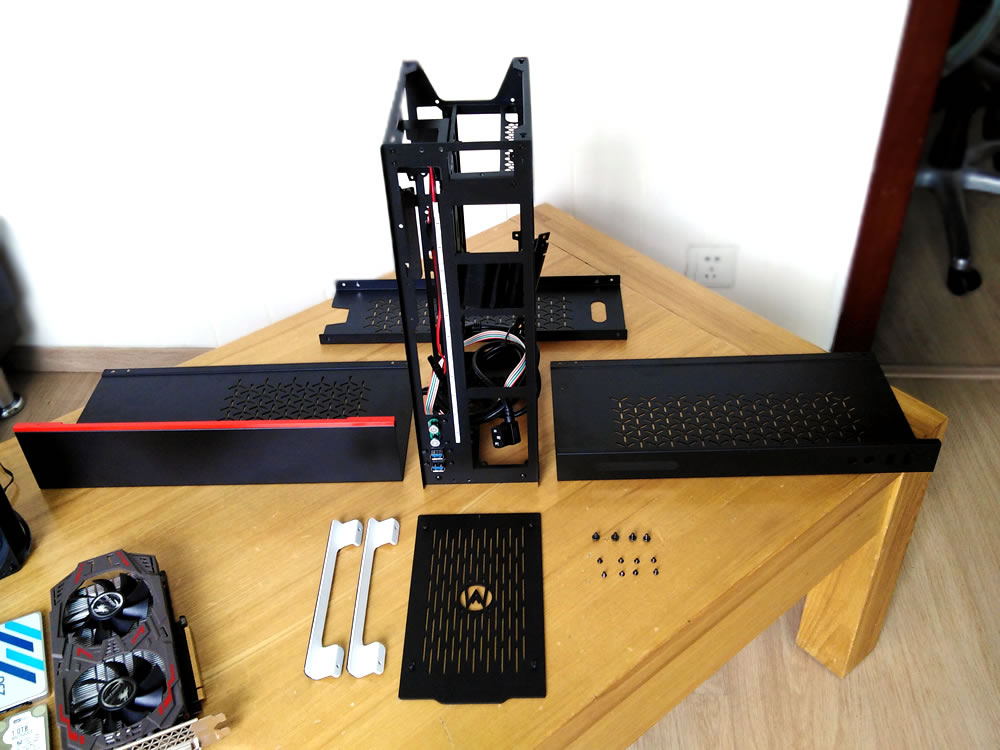

散件摆个pose

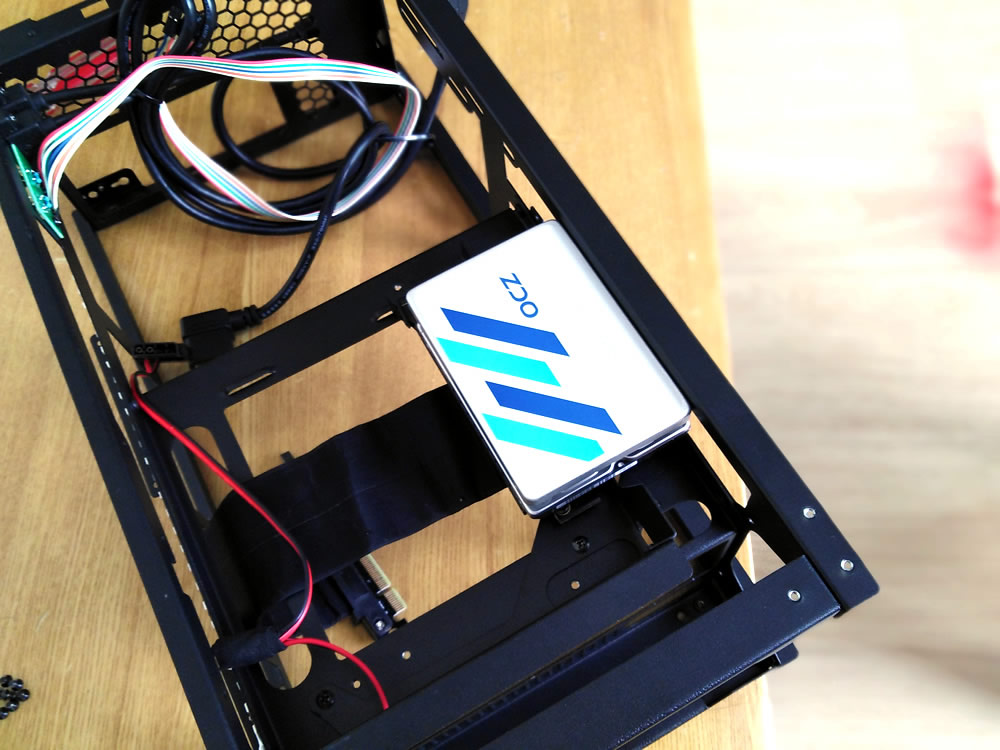

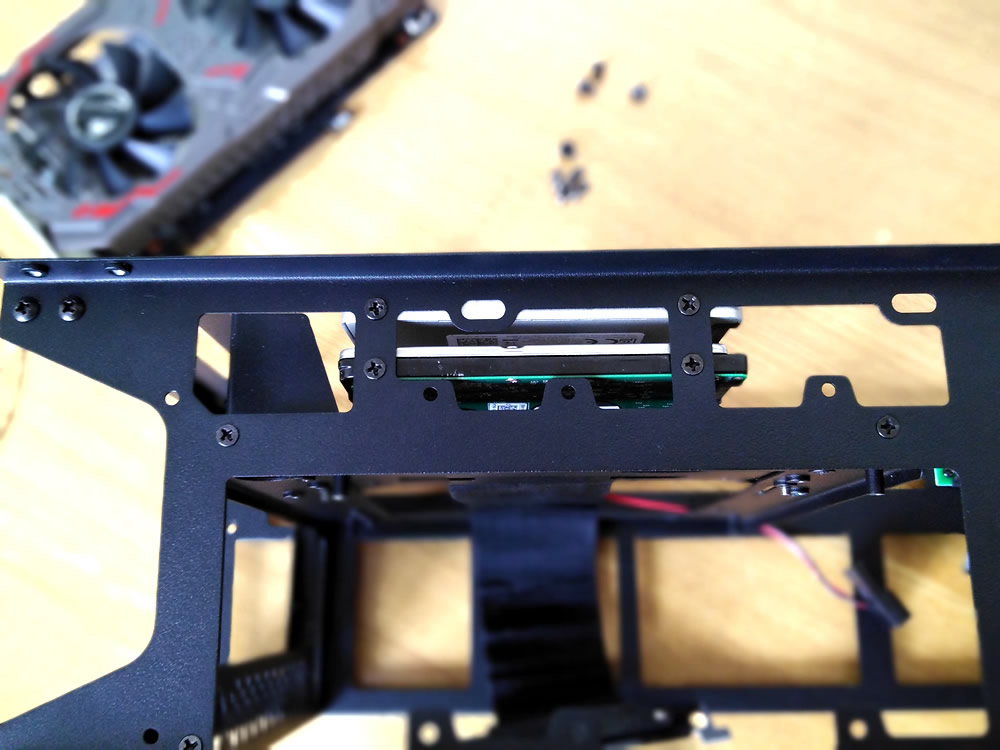

安装2个2.5寸硬盘
安装完毕

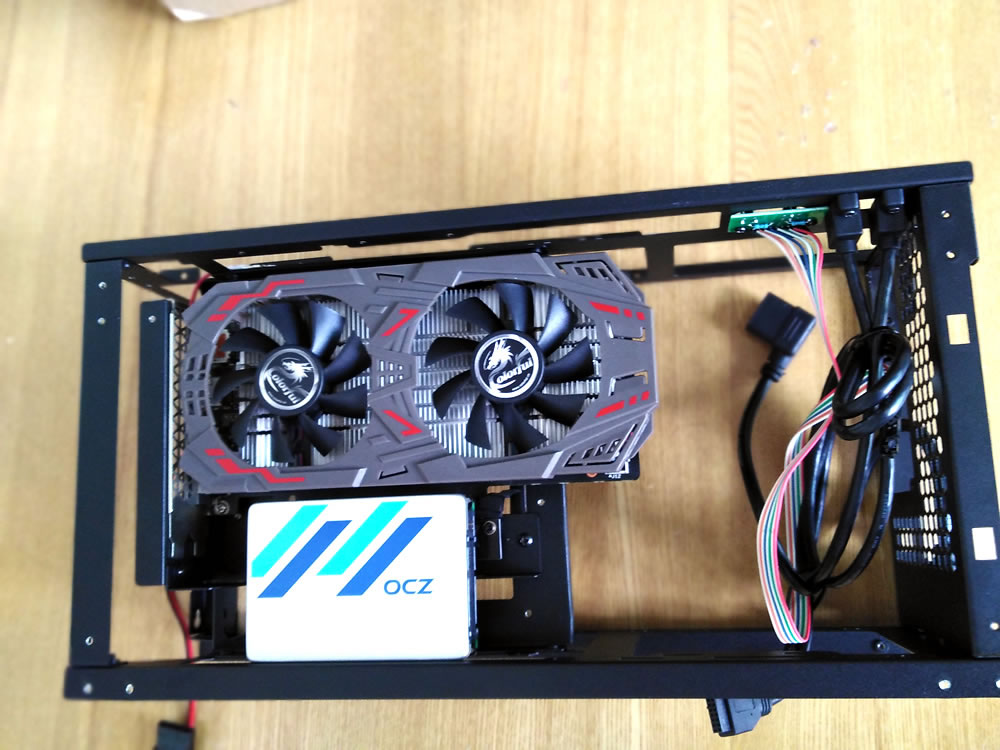

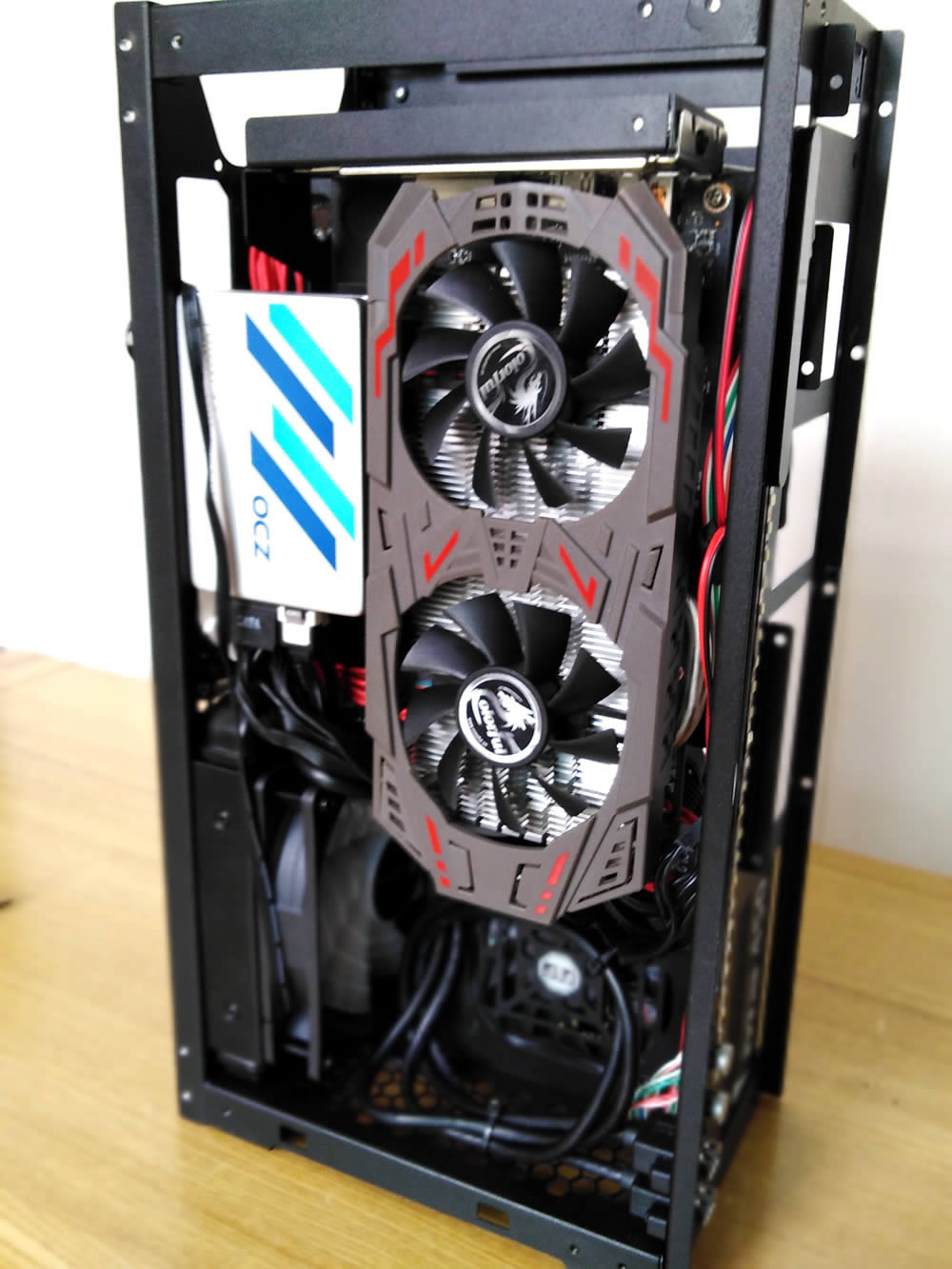

安装显卡 用力怼
锁紧显卡螺丝

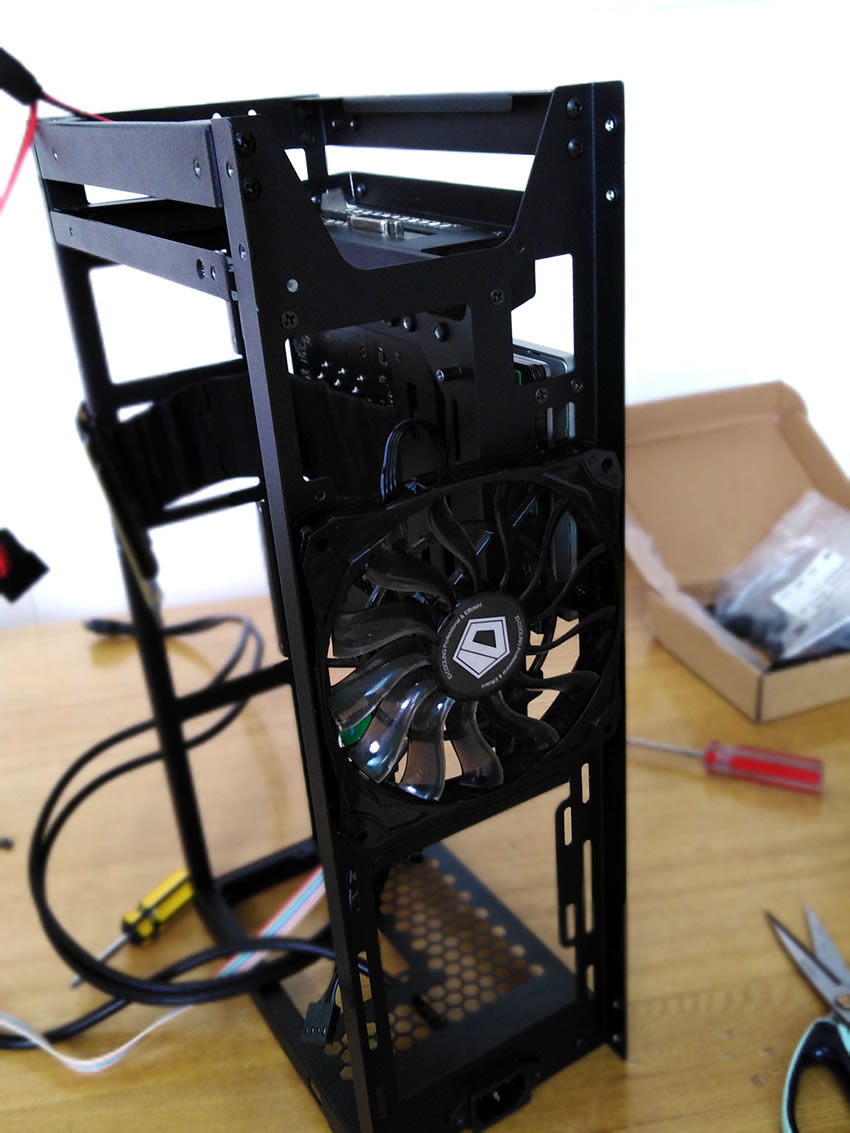

尾部安装风扇 加强进风

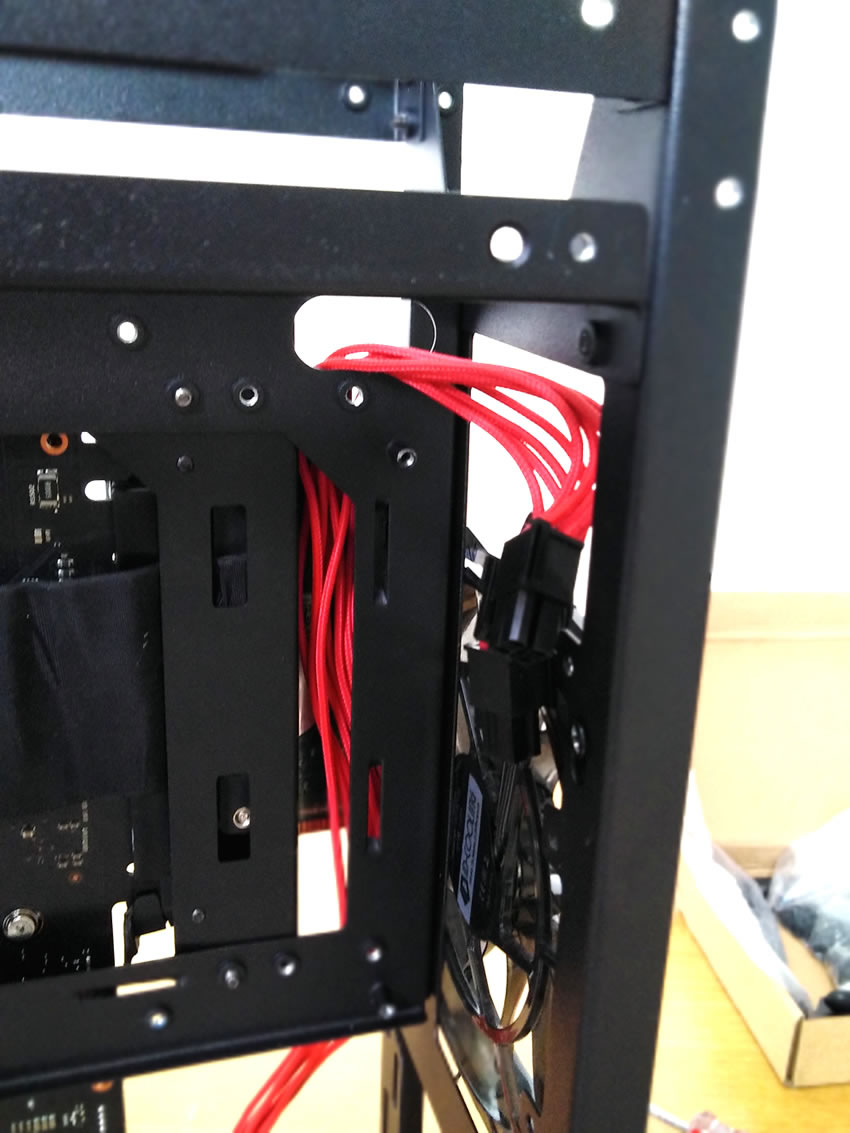

穿cpu供电辅助线 事先穿好 可以走背线

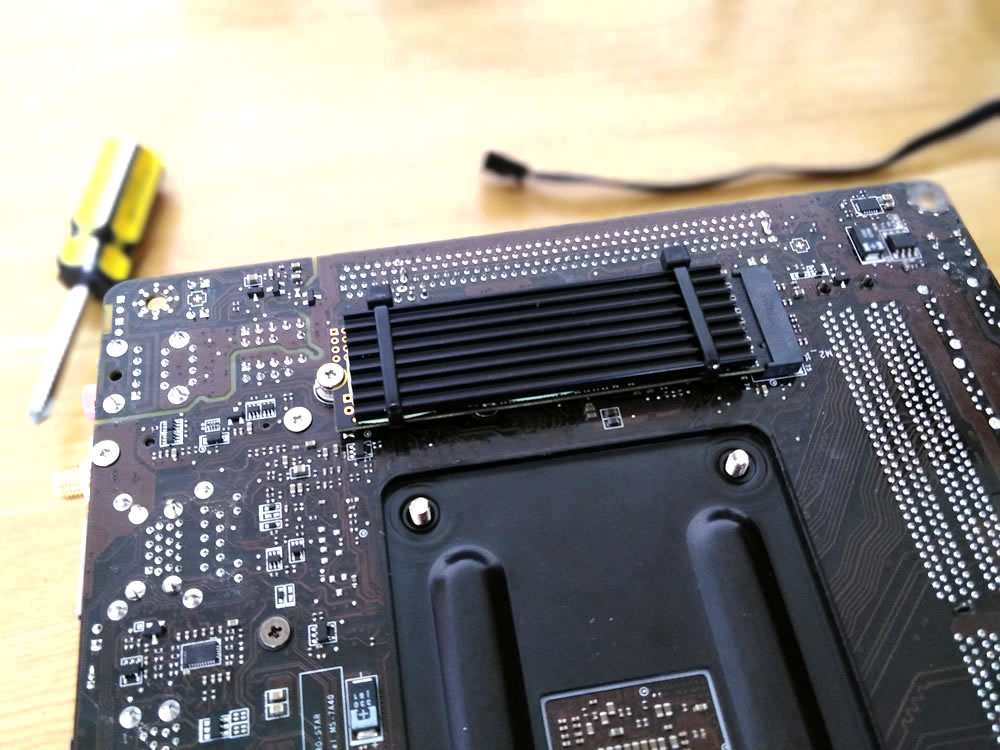

安装m2 推荐贴散热片

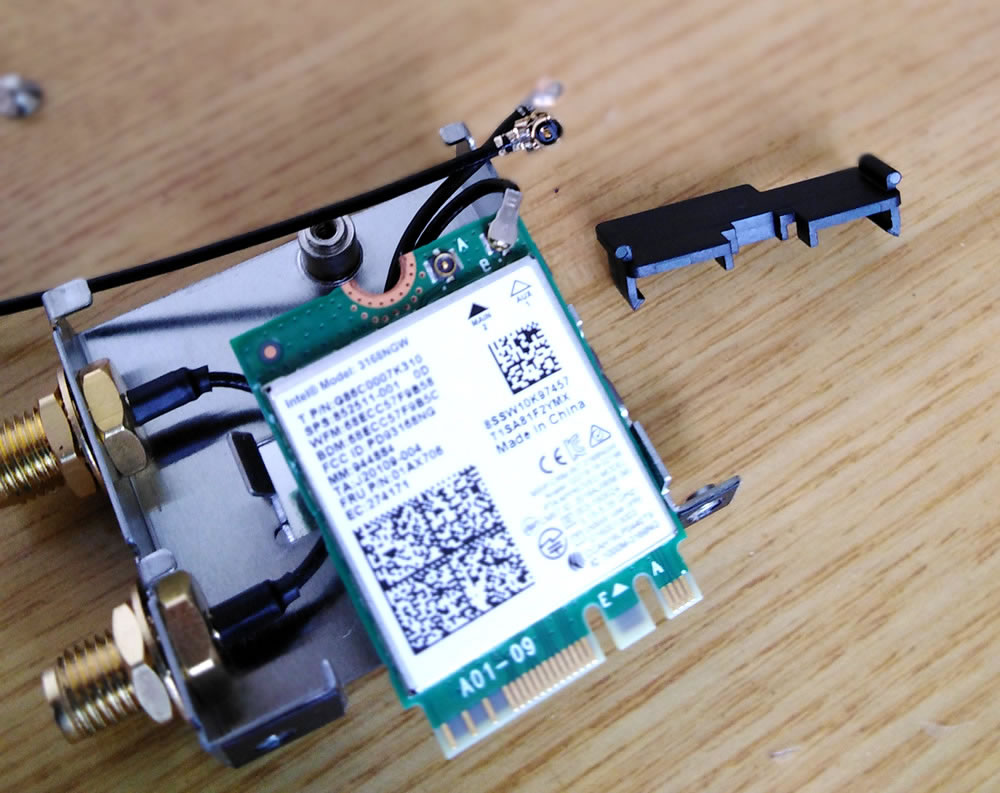

拆wifi模块 结果换天线失败 买的头大一号

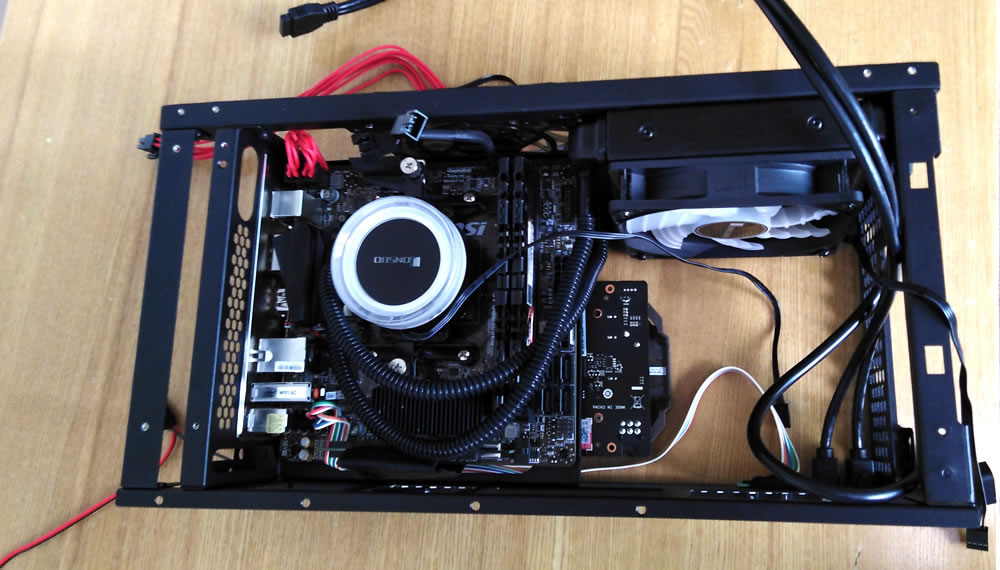

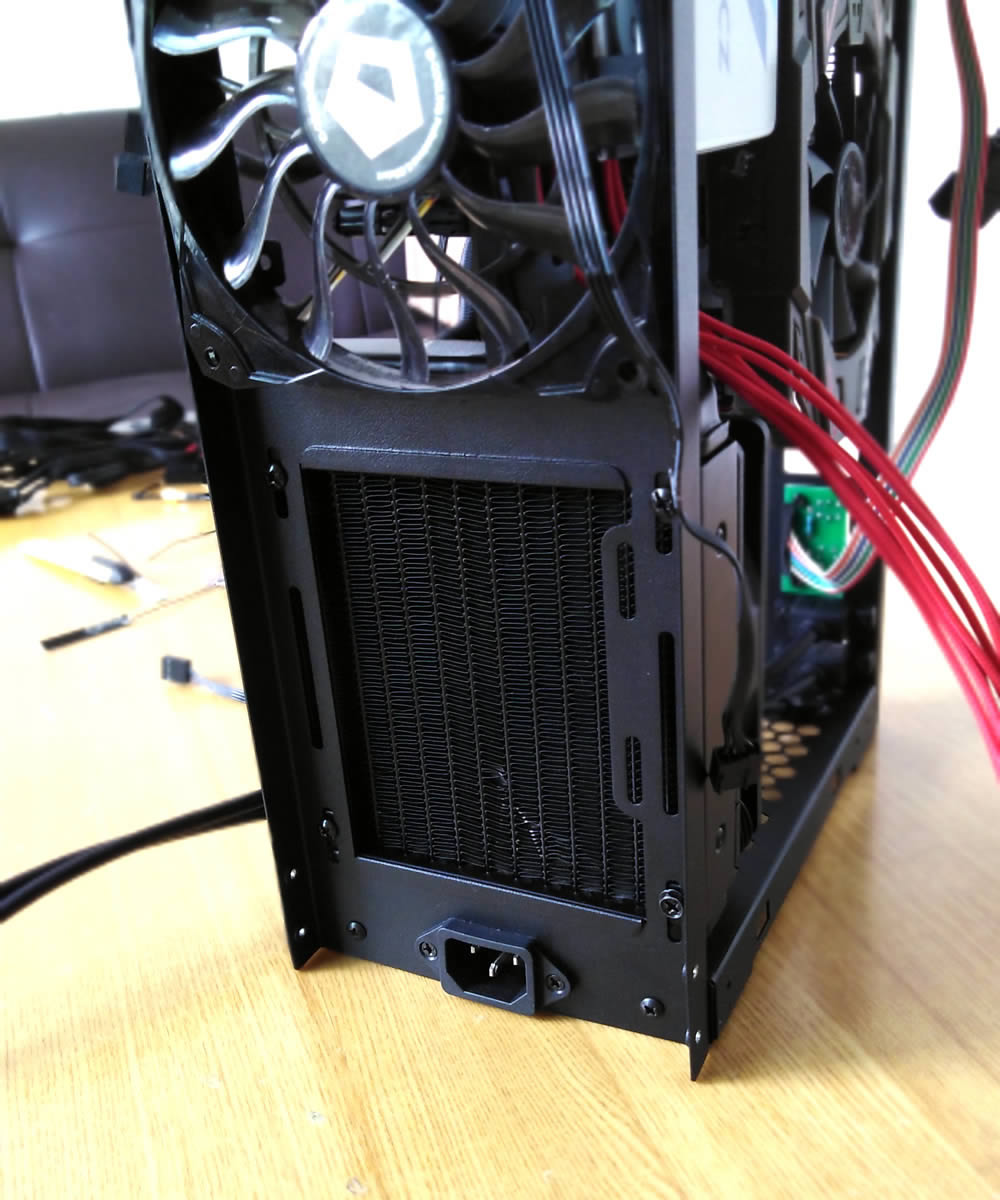

安装主板 冷排就位
锁紧冷排

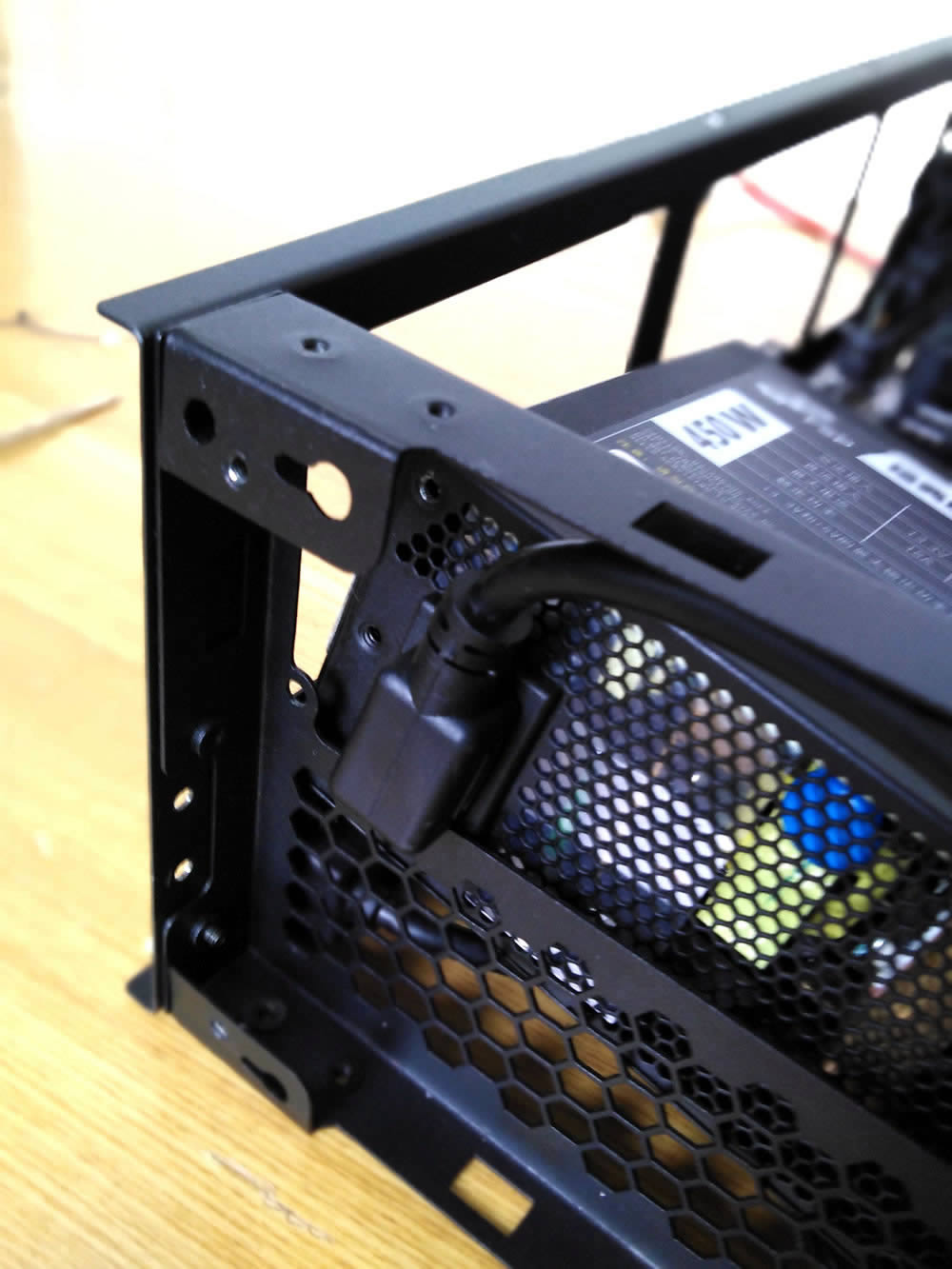

事先把电源延长线插在电源上面 再锁紧电源

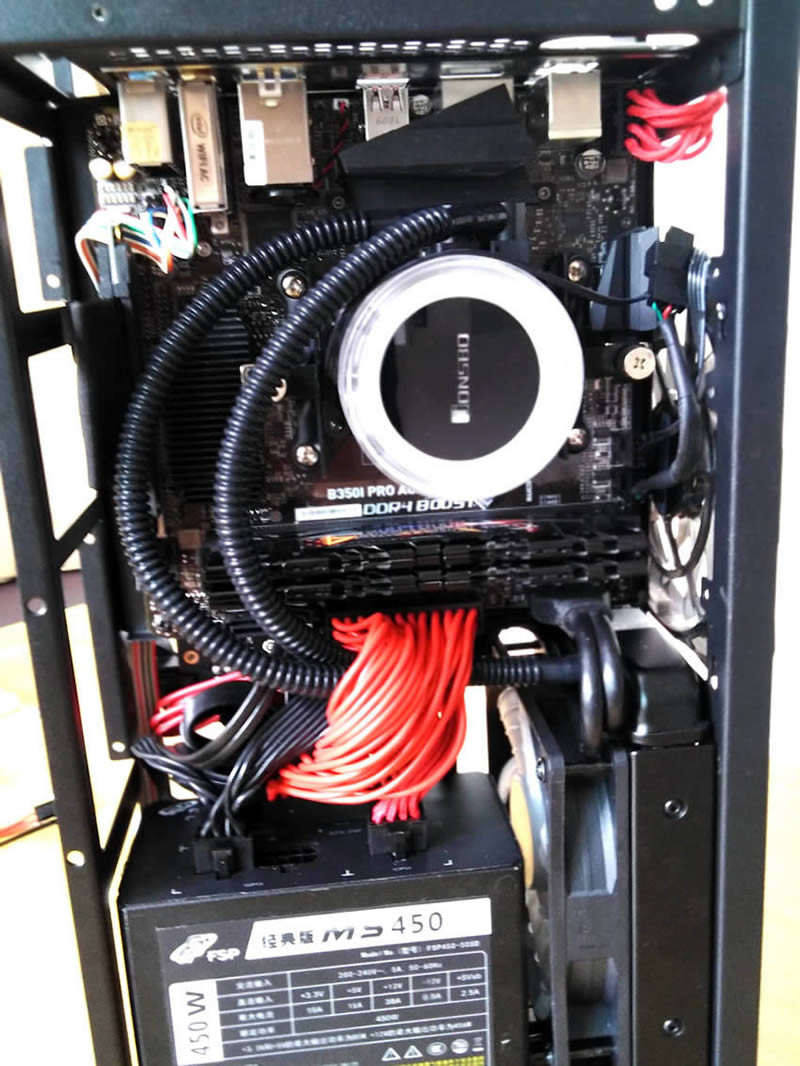

开始各种接插了
显卡这边也是 稍微理下线

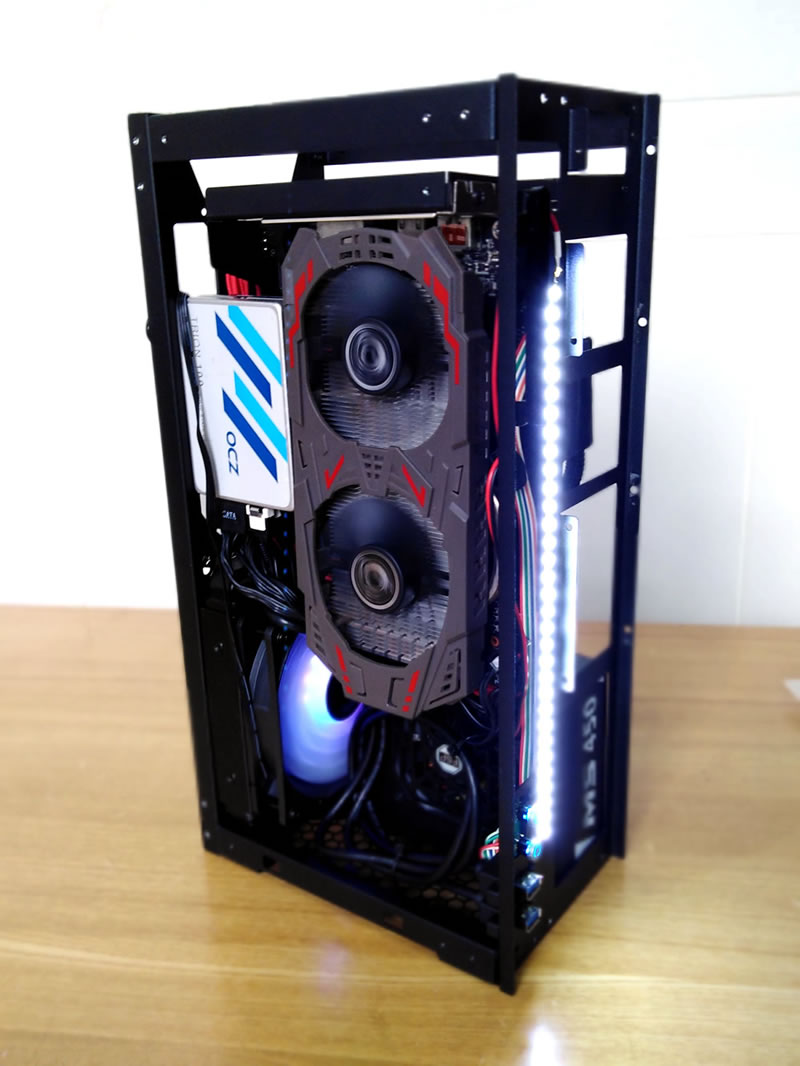

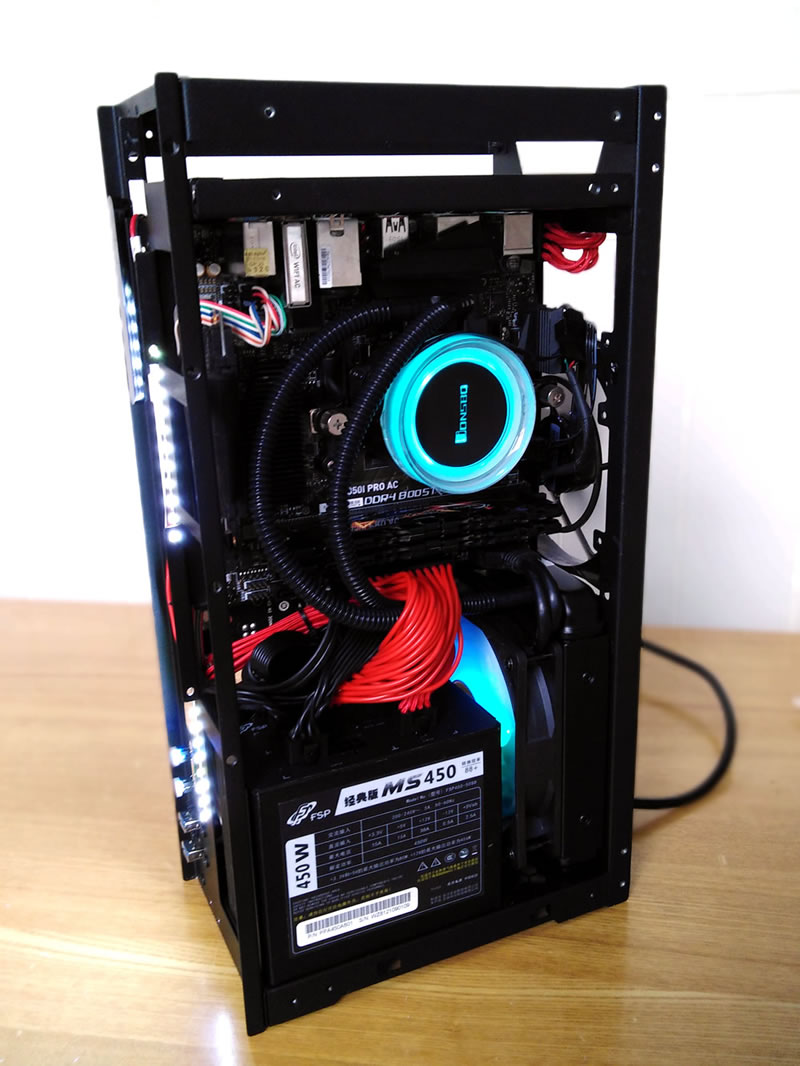

开机点亮 好习惯 别到时封箱点不亮

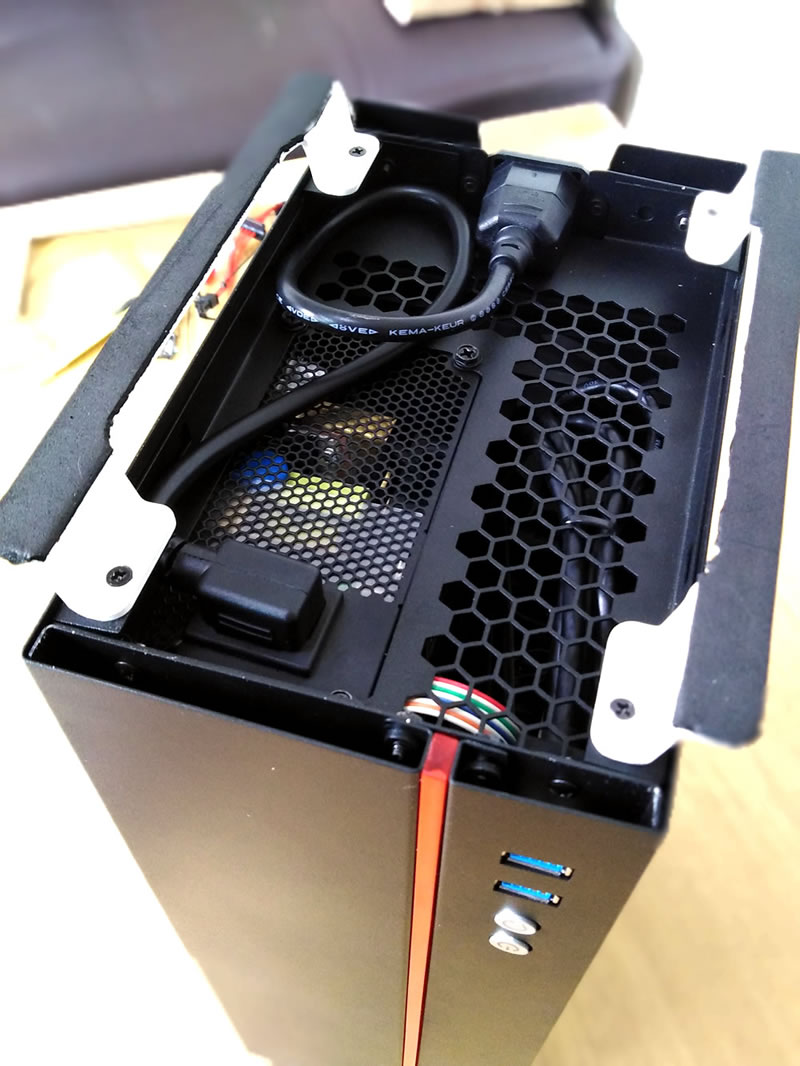

封好外壳 倒立过来 安装底座支架

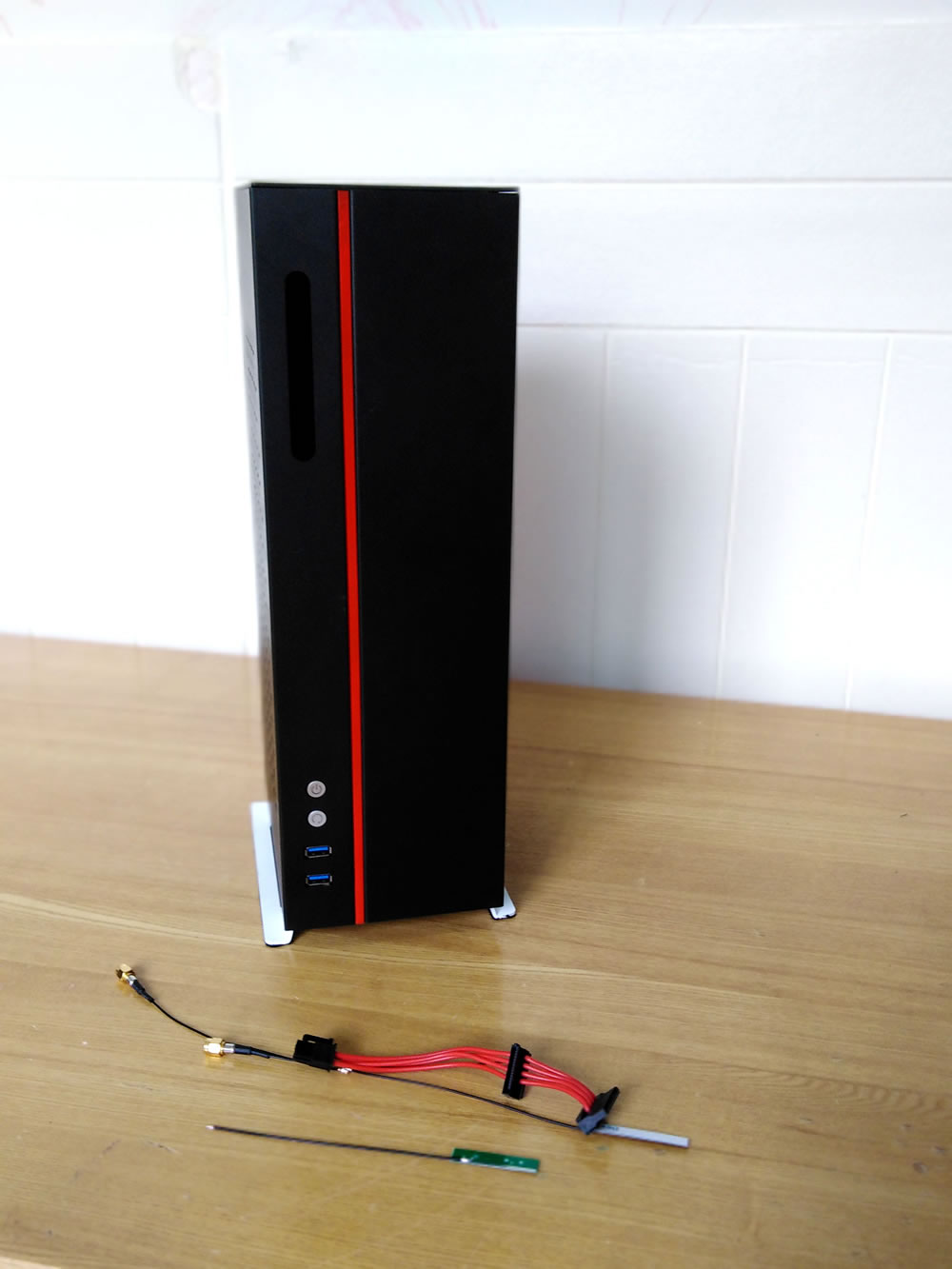

站起来了 遗留2个不能进箱子 天线买大了 硬盘线买短了

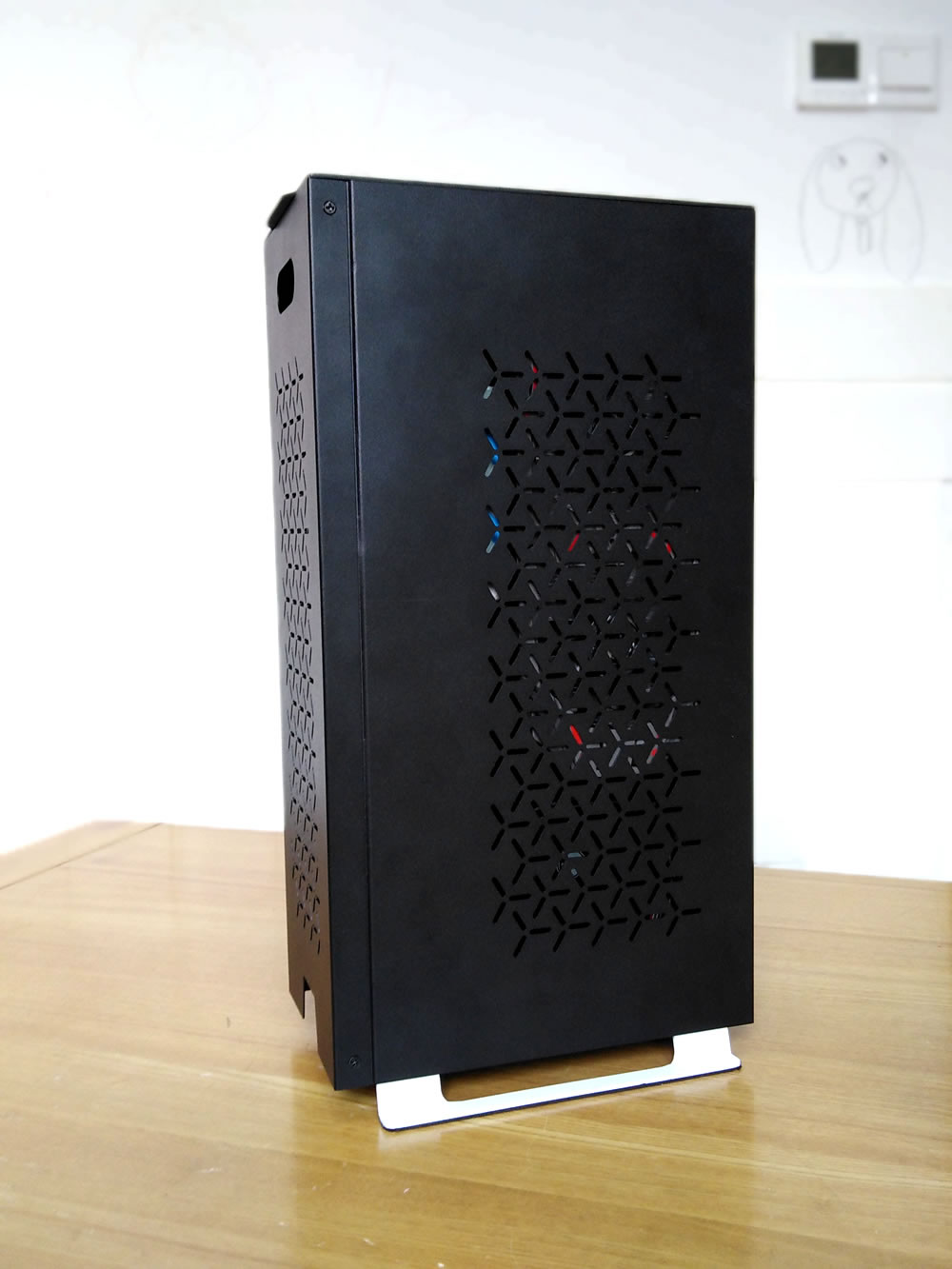

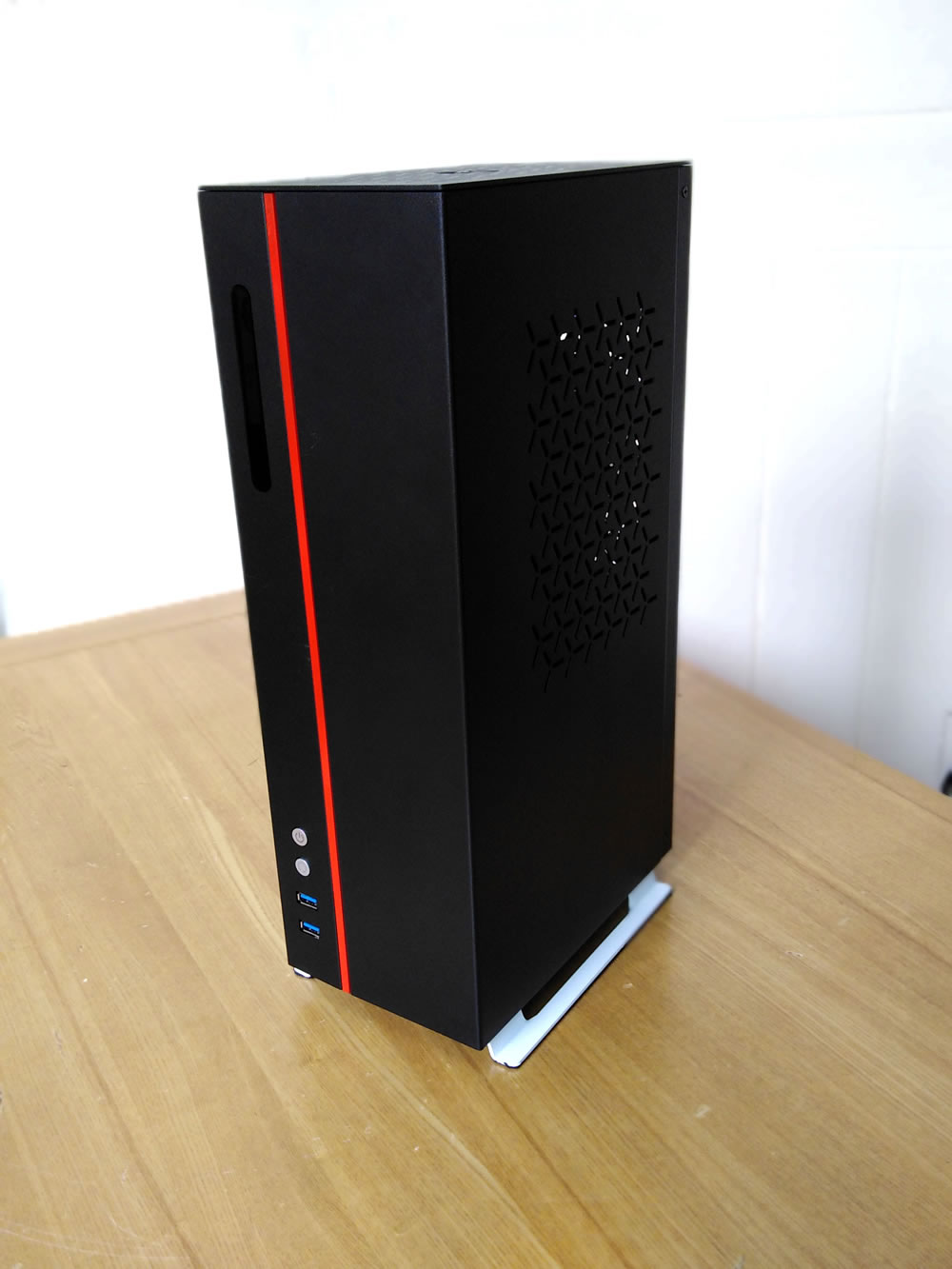

立起来几个角度

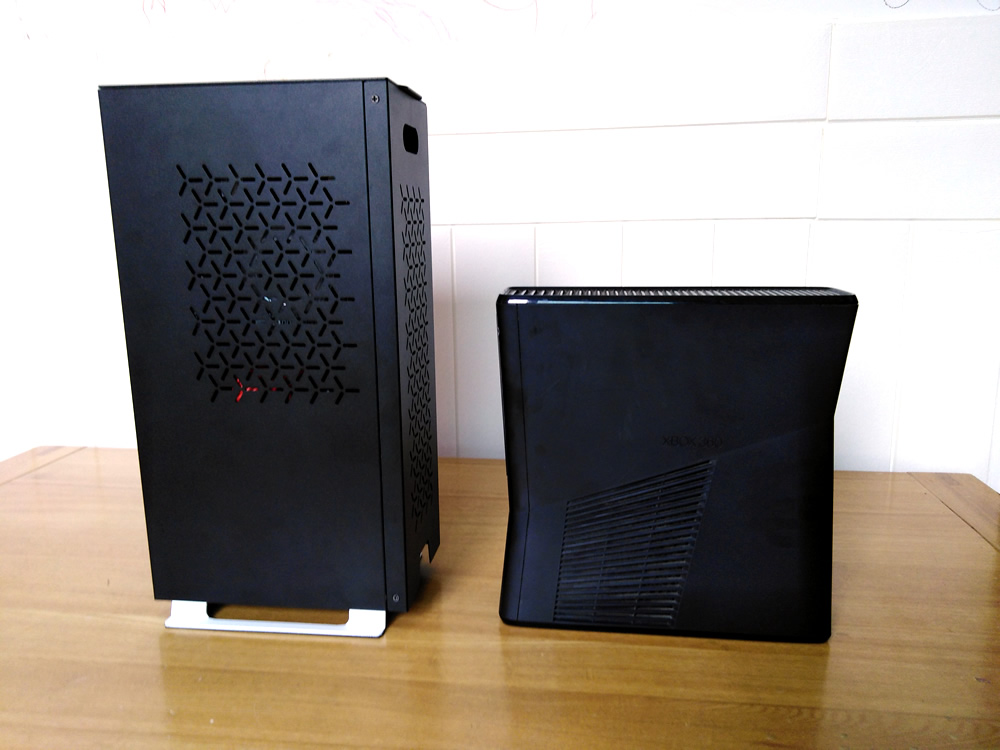

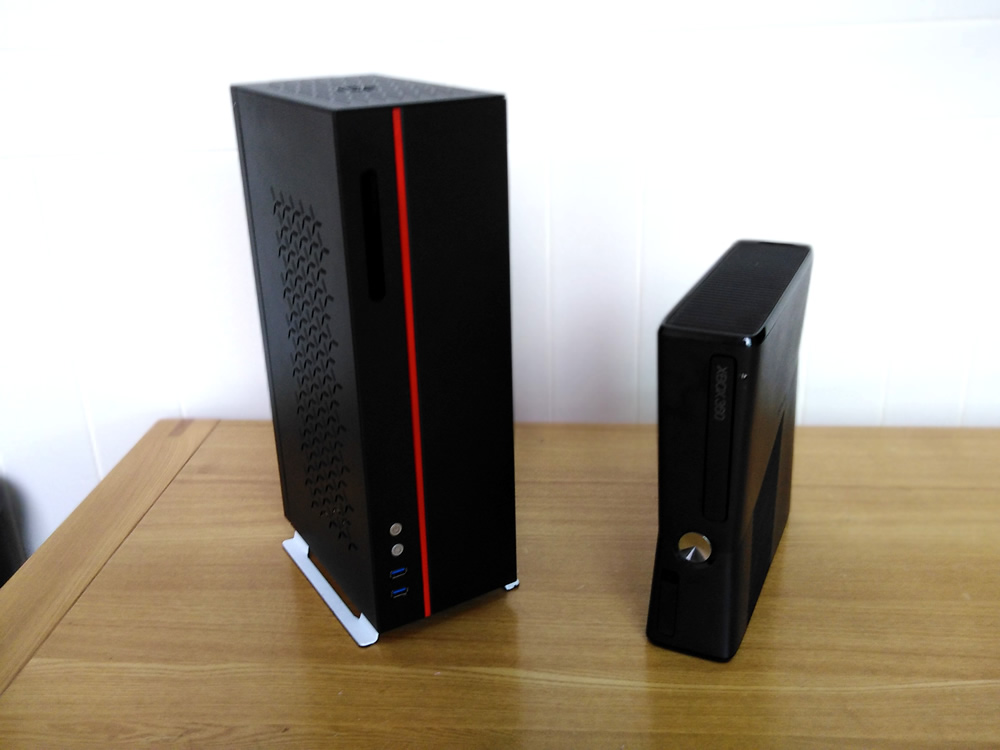

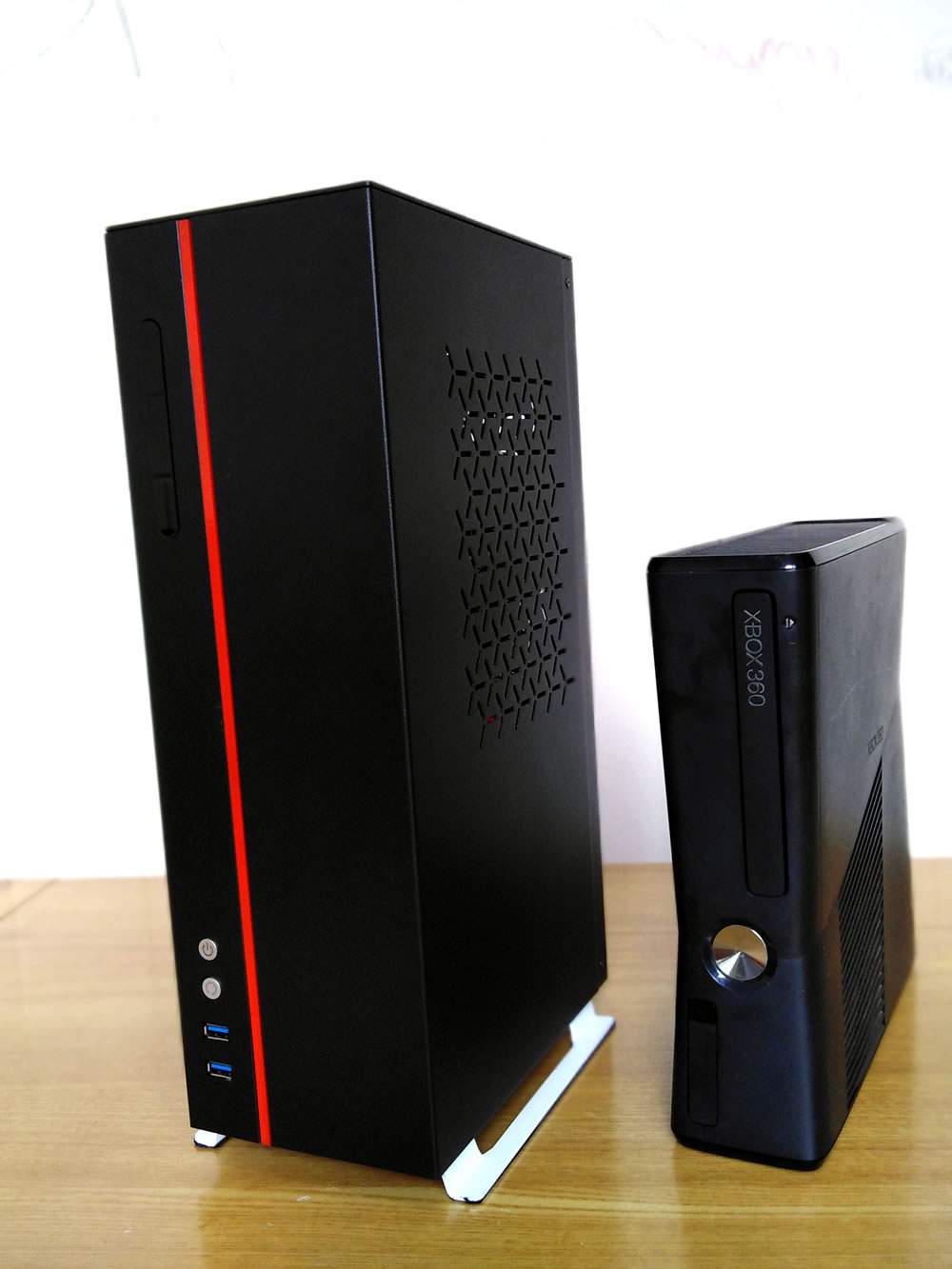

xbox360比大小
沾沾光

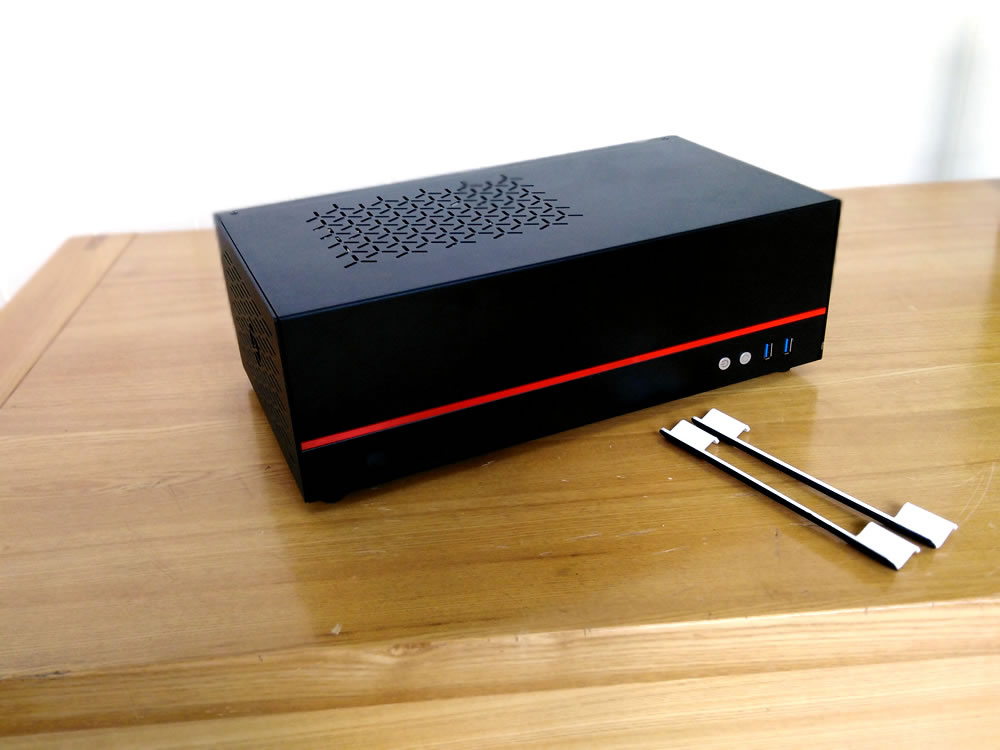

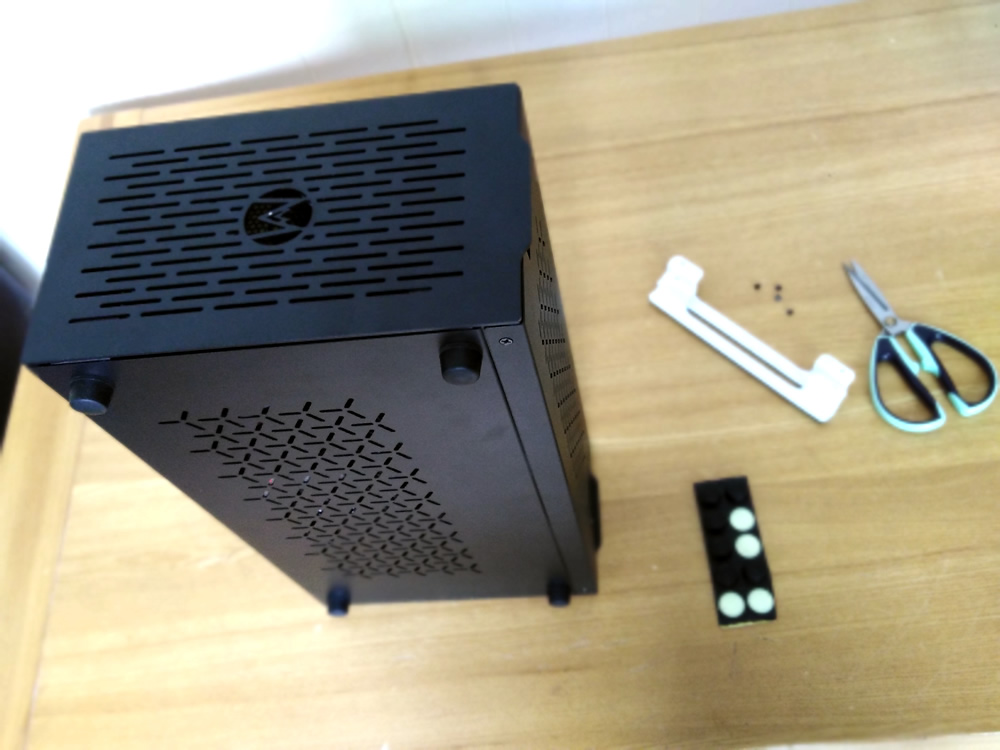

拆掉底座支架 贴上4个橡胶脚垫 准备卧倒

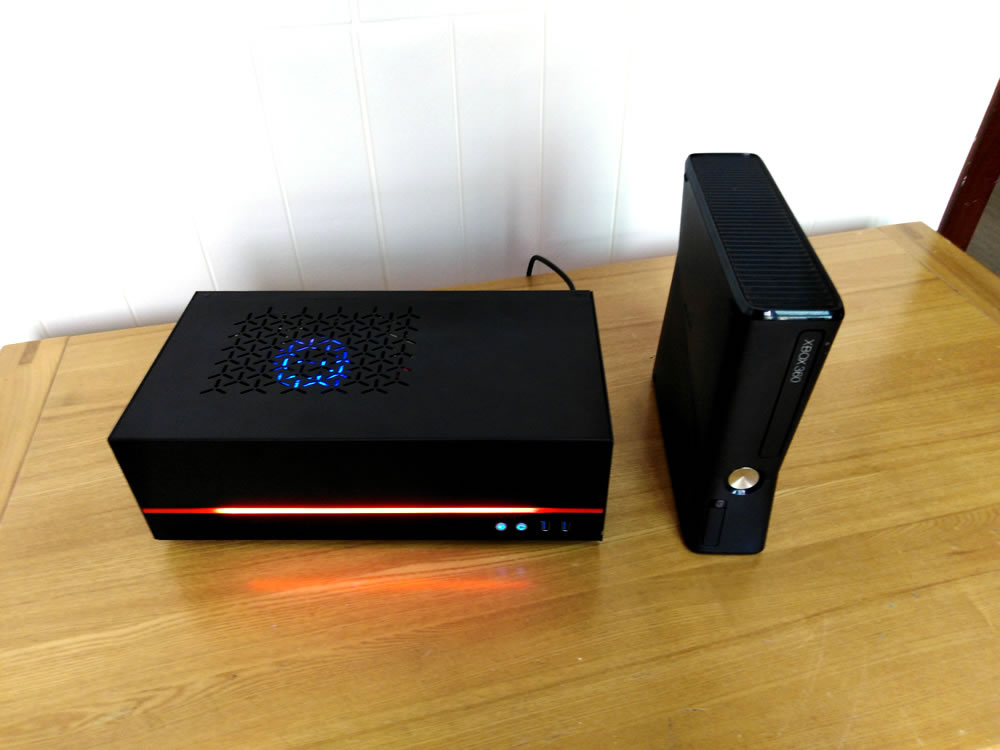

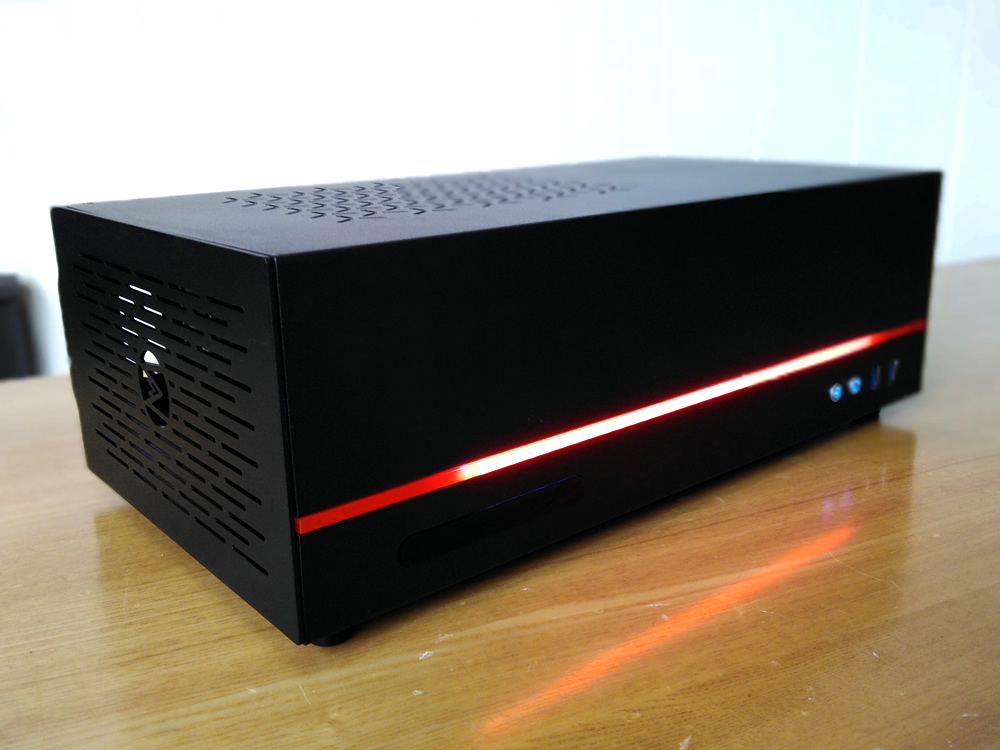

卧倒效果

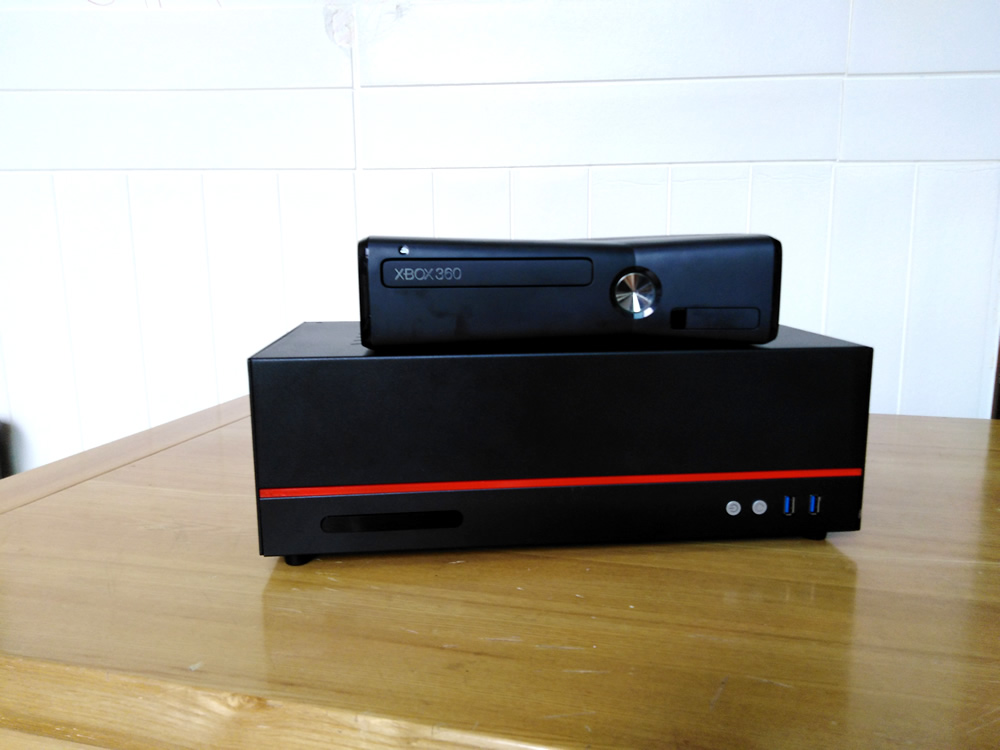

它又来
点亮 火焰挺蓝 温度正好
独照自赏

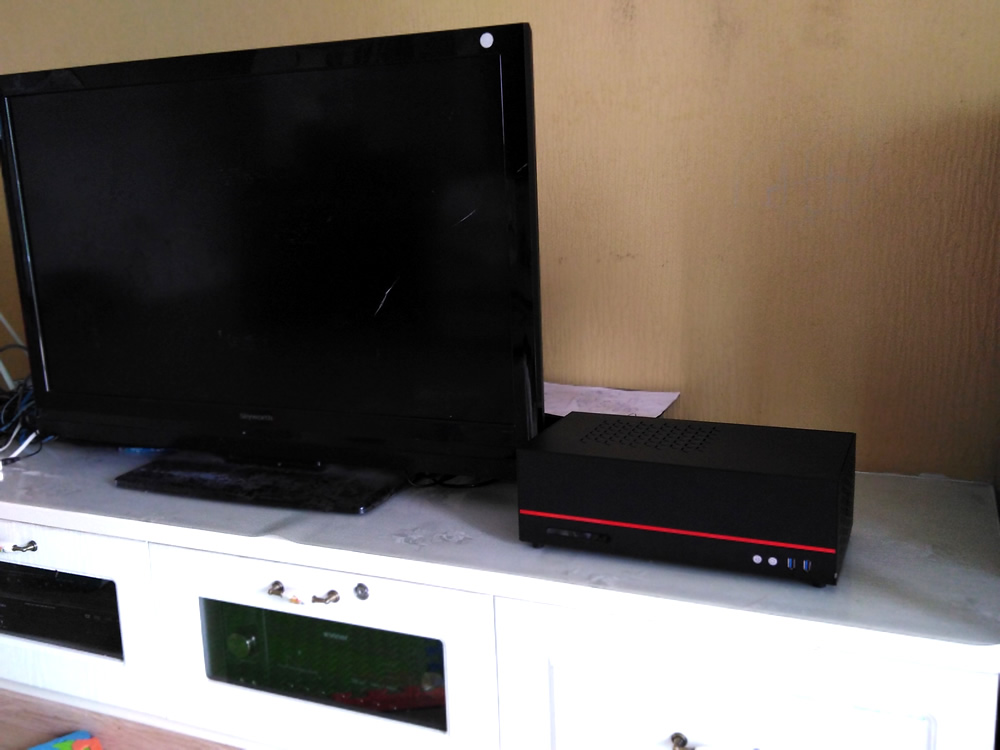

进客厅

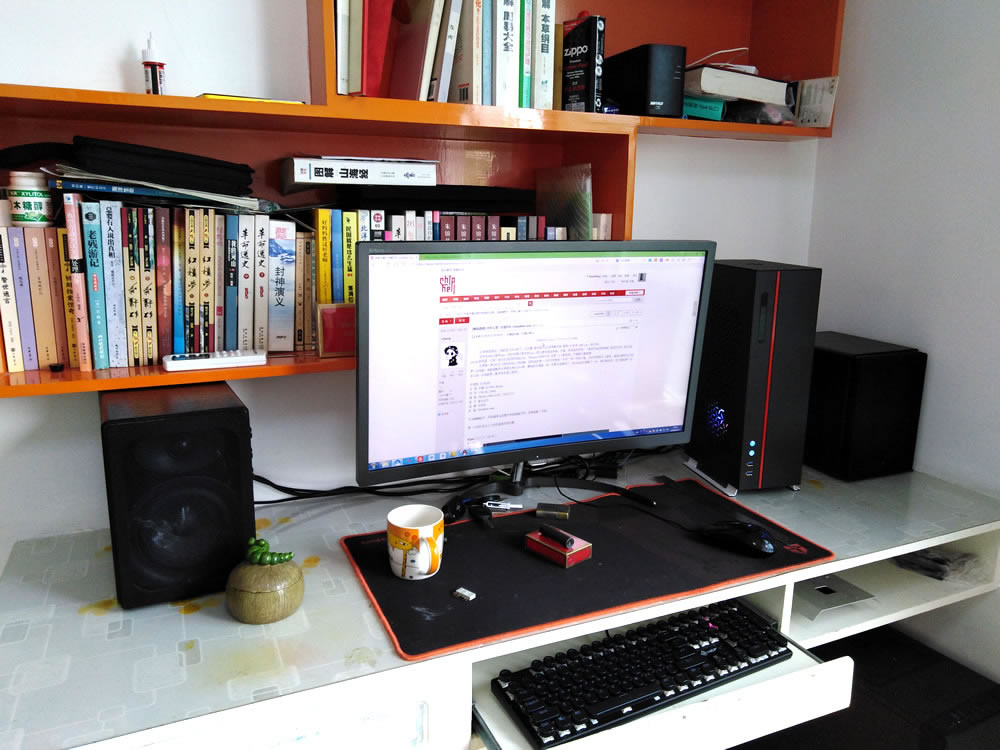

最后 上桌
END
圖片附件: IMG_20180923_095548.jpg (2018-9-26 12:18, 148.83 KB) / 下載次數 122https://h1.hkepc.com/forum/attachment.php?aid=2083689&k=342f92c98ac5ff19071e988e5f4e398d&t=1781352018&sid=cgkbudClVu
圖片附件: QQ图片20180923142512.jpg (2018-9-26 12:20, 78.42 KB) / 下載次數 103https://h1.hkepc.com/forum/attachment.php?aid=2083690&k=9227f8a6c2354992aa173bb86f1c0e7d&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_100459.jpg (2018-9-26 12:20, 144.9 KB) / 下載次數 106https://h1.hkepc.com/forum/attachment.php?aid=2083691&k=d0ed8c2334a593cdb1c27477307b4f85&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_100557.jpg (2018-9-26 12:21, 128.46 KB) / 下載次數 106https://h1.hkepc.com/forum/attachment.php?aid=2083692&k=07b47f8d35907a54c280908219990aec&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_101148.jpg (2018-9-26 13:05, 119.72 KB) / 下載次數 81https://h1.hkepc.com/forum/attachment.php?aid=2083700&k=7089fae96c1ae57560181727f662899a&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_101321.jpg (2018-9-26 13:05, 119.94 KB) / 下載次數 116https://h1.hkepc.com/forum/attachment.php?aid=2083701&k=b24bd955066be611a76509c80fadf05d&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_101718.jpg (2018-9-26 13:06, 116.92 KB) / 下載次數 95https://h1.hkepc.com/forum/attachment.php?aid=2083702&k=0d99b65645555e405f145f2b07b16c63&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_101743.jpg (2018-9-26 13:06, 139.51 KB) / 下載次數 108https://h1.hkepc.com/forum/attachment.php?aid=2083703&k=0d83329030c5095618b801cd55532843&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_102200.jpg (2018-9-26 13:10, 135.8 KB) / 下載次數 83https://h1.hkepc.com/forum/attachment.php?aid=2083705&k=38dbb60ce2a32a81fd4f746128805ee1&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_102221.jpg (2018-9-26 13:10, 145.22 KB) / 下載次數 86https://h1.hkepc.com/forum/attachment.php?aid=2083706&k=5752a2925b7bc40189a5a7e44bf5b632&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_103206.jpg (2018-9-26 13:10, 117.5 KB) / 下載次數 106https://h1.hkepc.com/forum/attachment.php?aid=2083708&k=ba185e374f3f392232728a75c1cf1129&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_103352.jpg (2018-9-26 13:10, 114.04 KB) / 下載次數 94https://h1.hkepc.com/forum/attachment.php?aid=2083709&k=32dff4b4a3cae3b899b94130365798bc&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_103738.jpg (2018-9-26 13:10, 143.08 KB) / 下載次數 99https://h1.hkepc.com/forum/attachment.php?aid=2083710&k=5d4e1b9beac4421ad03c21e51ab6705a&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_104037.jpg (2018-9-26 13:10, 140.79 KB) / 下載次數 101https://h1.hkepc.com/forum/attachment.php?aid=2083711&k=e4a8ea163a58757bd69672da9e605f25&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_105110.jpg (2018-9-26 13:10, 127.17 KB) / 下載次數 96https://h1.hkepc.com/forum/attachment.php?aid=2083712&k=6708e7af14ce5f90e3cffac5cb3a1c7a&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_105443.jpg (2018-9-26 13:10, 148.14 KB) / 下載次數 104https://h1.hkepc.com/forum/attachment.php?aid=2083713&k=b36ec85787bcbc1f0a288a37e54f1682&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_105723.jpg (2018-9-26 13:15, 121.86 KB) / 下載次數 105https://h1.hkepc.com/forum/attachment.php?aid=2083715&k=3a806046590ec903337a122d045192cb&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_112528.jpg (2018-9-26 13:15, 140.67 KB) / 下載次數 96https://h1.hkepc.com/forum/attachment.php?aid=2083716&k=3385a2abd7ea73a9d41e61c8425ed3c7&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_112545.jpg (2018-9-26 13:15, 144.19 KB) / 下載次數 88https://h1.hkepc.com/forum/attachment.php?aid=2083717&k=390a1c44215e55b1ca3a1a3eb18201c1&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_112656.jpg (2018-9-26 13:15, 129.96 KB) / 下載次數 125https://h1.hkepc.com/forum/attachment.php?aid=2083718&k=a6b01e9d2643ac62f356b7cc55167640&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_112719.jpg (2018-9-26 13:15, 107.66 KB) / 下載次數 101https://h1.hkepc.com/forum/attachment.php?aid=2083719&k=16140f4879f67d6013a44843864fa78a&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_113813.jpg (2018-9-26 13:15, 133.25 KB) / 下載次數 93https://h1.hkepc.com/forum/attachment.php?aid=2083720&k=01a0dd400014ca18c69484daa0c61243&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_114123.jpg (2018-9-26 13:19, 99.72 KB) / 下載次數 92https://h1.hkepc.com/forum/attachment.php?aid=2083721&k=e0f60c1d276572619131d70b00f5c10c&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_114216.jpg (2018-9-26 13:20, 107.8 KB) / 下載次數 102https://h1.hkepc.com/forum/attachment.php?aid=2083723&k=2053c6bcf027ef1e5bc5ec9d6476aa15&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_114341.jpg (2018-9-26 13:20, 108.83 KB) / 下載次數 72https://h1.hkepc.com/forum/attachment.php?aid=2083724&k=83d4749f2b8d6fe182a99d121cc541e7&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_114622.jpg (2018-9-26 13:20, 142.4 KB) / 下載次數 86https://h1.hkepc.com/forum/attachment.php?aid=2083725&k=13410b64a9e870d0acf8edbbb59e6564&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_114809.jpg (2018-9-26 13:20, 110.79 KB) / 下載次數 88https://h1.hkepc.com/forum/attachment.php?aid=2083726&k=f55ab3a4e08f970d8472c31018a7bd20&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_114838.jpg (2018-9-26 13:20, 109.11 KB) / 下載次數 90https://h1.hkepc.com/forum/attachment.php?aid=2083727&k=b78f15874af3797875ac394836013de6&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_115638.jpg (2018-9-26 13:20, 141.38 KB) / 下載次數 120https://h1.hkepc.com/forum/attachment.php?aid=2083728&k=84dc3e6bc04298966204631f0005706b&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_120000.jpg (2018-9-26 13:20, 85.69 KB) / 下載次數 130https://h1.hkepc.com/forum/attachment.php?aid=2083729&k=01db954dd7d49ab17942519658747468&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_120117.jpg (2018-9-26 13:20, 122.21 KB) / 下載次數 90https://h1.hkepc.com/forum/attachment.php?aid=2083730&k=e18d6c9e4bbc0a02127c68daccf69f34&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_120321.jpg (2018-9-26 13:20, 82.35 KB) / 下載次數 109https://h1.hkepc.com/forum/attachment.php?aid=2083731&k=21b4e10c99dd622766f6395ebfeeef8b&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_120420.jpg (2018-9-26 13:20, 140.84 KB) / 下載次數 92https://h1.hkepc.com/forum/attachment.php?aid=2083732&k=ba59a92740e00f874acc5130bbff10a1&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_121300.jpg (2018-9-26 13:20, 123.45 KB) / 下載次數 101https://h1.hkepc.com/forum/attachment.php?aid=2083733&k=c61a810f668da76ccb463bc4be4b7a89&t=1781352018&sid=cgkbudClVu
圖片附件: IMG_20180923_135531.jpg (2018-9-26 13:20, 134.74 KB) / 下載次數 82https://h1.hkepc.com/forum/attachment.php?aid=2083734&k=8ea84d7faa76fdf5359bf3fe91a5816d&t=1781352018&sid=cgkbudClVu
作者: inori 時間: 2018-9-26 14:33
本帖最後由 inori 於 2018-9-26 14:48 編輯
用了薄冷排+25mm厚風扇時,如果顯卡有8+8PIN, 電源線會不會卡到風扇?
會不會出一個版本/配件是CPU那面透明?
安裝自組水的話CPU跟GPU用了冷頭就不用麼多進風,
保留底部的GPU進風(卧倒時),
冷風從底部抽進,120冷排抽出,頂部CPU面透明展示機箱內部
前面中间的亚克力装饰条改成乳白色,
配搭5V DRGB燈條可以做到主板軟件控制改變顏色/幻彩效果
這樣的話我會買
不過老實說599軟妹幣這個價位你不覺得坑爹嗎?
Phanteks evolv shift雙面鋼化玻璃才800而且質量是另一個世界...
作者: kofz 時間: 2018-9-26 14:56
本帖最後由 kofz 於 2018-9-26 15:50 編輯
用了薄冷排+25mm厚風扇時,如果顯卡有8+8PIN, 電源線會不會卡到風扇?
會不會出一個版本/配件是CPU那面透明? ...
inori 發表於 2018-9-26 14:33
即是所謂 RGB(光污染)版
作者: into3w 時間: 2018-9-26 15:19
用了薄冷排+25mm厚風扇時,如果顯卡有8+8PIN, 電源線會不會卡到風扇?
會不會出一個版本/配件是CPU那面透明? ...
inori 發表於 2018-9-26 14:33
不会啊 显卡电源线在另外一边
透明版本以后才会有 理念正式你想的 cpu侧水冷 透明展示 显卡侧进风
599不坑 成本摆在这
选217的 不一定会选这个 选这个的也不一定会选217
作者: into3w 時間: 2018-9-26 18:46
总结
一直以来，电脑经典放置都是IO对着后面，但是整体深度就由显卡长度决定，这样用强一点的配置，机箱基本告别桌面摆放了，即便摆放也是把机箱正面转90°，这样很浪费桌面空间，因此设计了 这款T12机箱。
T12机箱基本满足了我现在所有的需求，设计是按照各旗舰硬件配置极限尺寸设计的，散热也全方位考虑了，基本带8700K+1080Ti是没有问题的；
此机箱也考虑了客厅应用场景，卧放基本可以和家庭音响、功放叠放一起，也不影响整体风格，同时从客厅应用特点，把水冷冷排拆除用风冷方案，可扩展2个3.5寸仓库盘位置，同时还有多个2.5寸硬盘位置补充存储空间；而且前面板有个小窗口，不仅可以粘贴wifi天线，还可以粘贴红外接收器，这样可以实现遥控电脑，加上独立强劲的显卡，打造客厅应用VR娱乐中心。
感谢观看，欢迎留言讨论探讨！
作者: crackong 時間: 2018-9-27 10:40
提示: 作者被禁止或刪除 內容自動屏蔽
作者: into3w 時間: 2018-9-27 11:04
可以磁吸防尘网 询了下供应商 量小不愿做。。。
到时候可以提供图纸 自行diy
作者: qq200367 時間: 2018-9-29 07:37
用了薄冷排+25mm厚風扇時,如果顯卡有8+8PIN, 電源線會不會卡到風扇?
會不會出一個版本/配件是CPU那面透明? ...
inori 發表於 2018-9-26 14:33
599軟妹幣 都差唔多... 我試過淘寶 比圖紙切割個機箱模型(corsair air540 size機箱到) 噴埋磨砂
都成1100軟妹 仲要沒 左右2邊大側板a_a 不過多左幾塊小板
作者: into3w 時間: 2018-9-29 08:29
599軟妹幣 都差唔多... 我試過淘寶 比圖紙切割個機箱模型(corsair air540 size機箱到) 噴埋磨砂
...
qq200367 發表於 2018-9-29 07:37
是的 初期没有量的情况下成本没法和大厂批量产品比的
作者: qq200367 時間: 2018-9-29 08:59
是的 初期没有量的情况下成本没法和大厂批量产品比的
into3w 發表於 2018-9-29 08:29
沒錯~話是甘話~不過收到貨后~都好滿足
3mm鋁板 同某D大牌子機箱比 真是沒得輸
作者: into3w 時間: 2018-9-29 09:42
沒錯~話是甘話~不過收到貨后~都好滿足
3mm鋁板 同某D大牌子機箱比 真是沒得輸 ...
qq200367 發表於 2018-9-29 08:59
都是6mm左右
3mm不算什么 也就这点拿得出手啊
板子材料费真不费钱 主要是表面处理费钱 但是diy的 都是切割拼装的 没模具费也容易配合 小作坊也可以做出来
我这个 这些都没有优势 优势在于 大厂加工 精度不错 基本和品牌箱子水准一致
作者: qq200367 時間: 2018-9-29 11:00
回覆 11# into3w
沒錯..比完圖紙人地..人地都要重新畫過....比D師父~
6mm會不會厚左D了~..
ATX機箱 3mm都足夠了
作者: into3w 時間: 2018-9-29 11:05
回覆 into3w
沒錯..比完圖紙人地..人地都要重新畫過....比D師父~
6mm會不會厚左D了~..
ATX機箱 3m ...
qq200367 發表於 2018-9-29 11:00
因为他们切割的用6mm 材料都是6系列的 硬度高 韧性不行
都是型材 无法折弯 还有 为了隐藏螺丝 铝强度 不滑丝 所以用这么厚居多
作者: into3w 時間: 2018-9-29 20:30

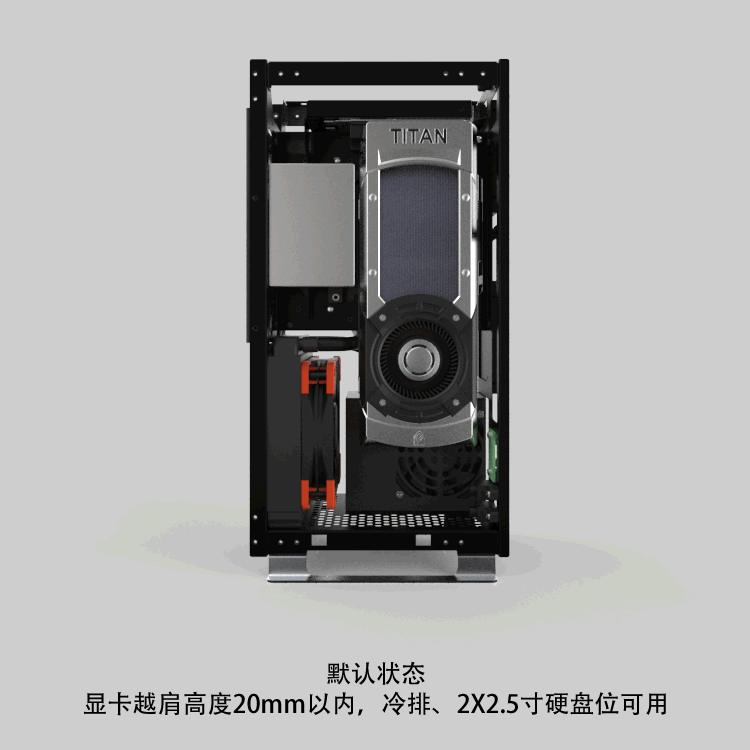

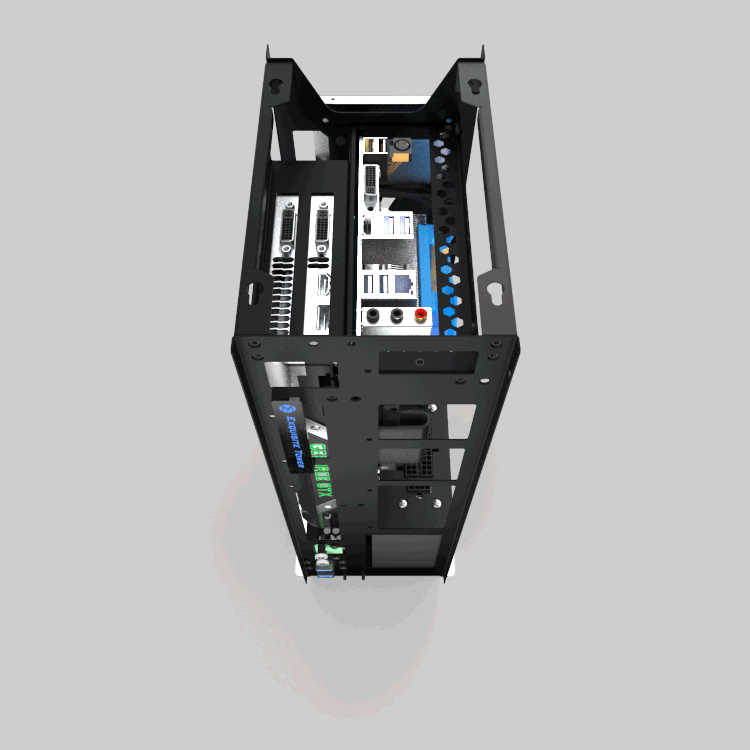

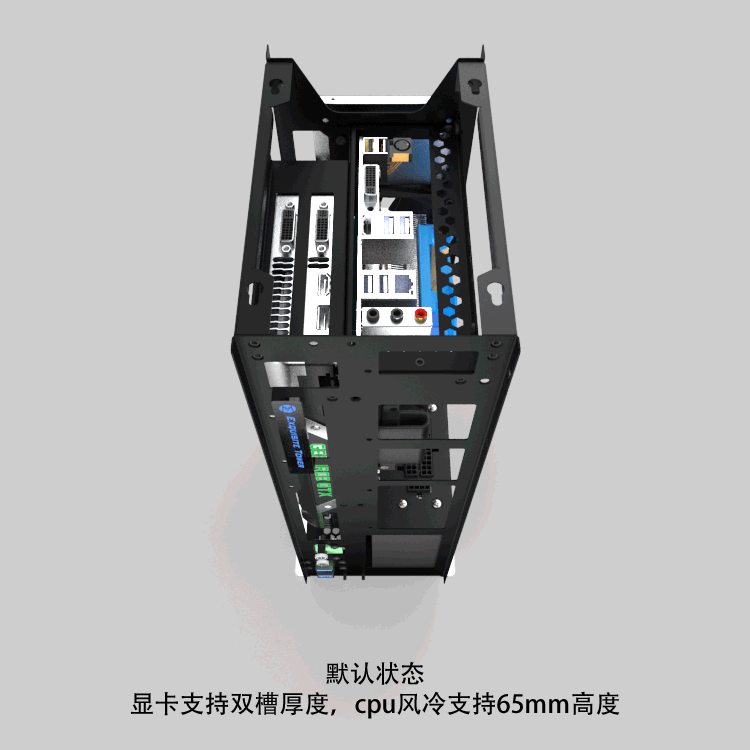

机箱专利独特结构
圖片附件: 主板横向移动示意.gif (2018-9-29 20:29, 97.44 KB) / 下載次數 70https://h1.hkepc.com/forum/attachment.php?aid=2084368&k=7c58823bb41eb1faeb6ae058597a27fd&t=1781352018&sid=cgkbudClVu
圖片附件: 显卡位置示意.gif (2018-9-29 20:30, 144.49 KB) / 下載次數 82https://h1.hkepc.com/forum/attachment.php?aid=2084369&k=ed200affd42f5b9656c39e84f5d9b97c&t=1781352018&sid=cgkbudClVu
圖片附件: 主板横向移动示意.gif (2018-9-29 20:30, 107.45 KB) / 下載次數 73https://h1.hkepc.com/forum/attachment.php?aid=2084370&k=ab3ed9de7dbe8abee90bc4159e6d2c30&t=1781352018&sid=cgkbudClVu
作者: ho.ishc 時間: 2018-9-30 18:48
咁細空間 排線會唔會好麻煩
作者: into3w 時間: 2018-9-30 21:09
咁細空間 排線會唔會好麻煩
ho.ishc 發表於 2018-9-30 18:48
排线一点也不麻烦 还是有很多空间的 因为设计的 电源线与接头都距离比较近 直线就能拉到位，不要绕过主板
当然 用定制线 会更加美观
作者: ngnongno 時間: 2018-10-18 07:39
好睇
作者: ngnongno 時間: 2018-10-19 07:27
幾時上2080ti?
作者: hpkill 時間: 2018-10-20 23:46
佩服你將自己的想法實踐
作者: ppdd2009 時間: 2018-10-21 22:12
好有心機，計算精準，讚
