作者: aazz 時間: 2023-11-12 08:45 標題: 一個電路的問題
本帖最後由 aazz 於 2023-11-12 08:50 編輯
這網頁電路用的擴流管;
TIP3055 本身已經在規格上過到 15A;
但個電路最多用兩粒 TIP3055 都只係出到 10A;
其實用一粒是否已經可以;
如果只是須要 10A樓下;
THANKS
https://www.rcpano.net/2019/08/0 ... table-power-supply/

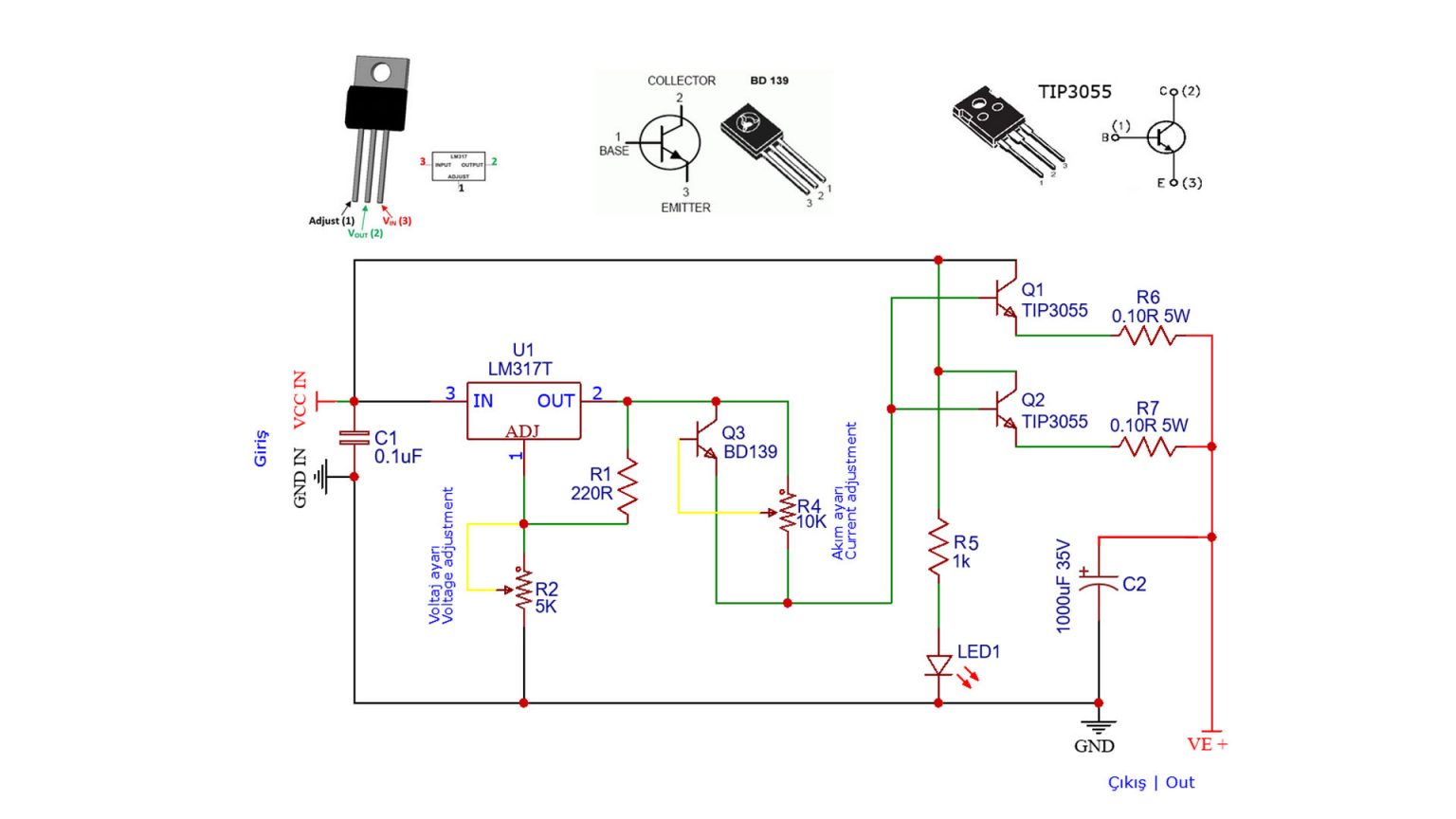

圖片附件: voltaj-akım-ayarlı-güç-kaynağı-regülatör-power-supply-25V-10A-1360x765-2.jpg (2023-11-12 08:50, 59.73 KB) / 下載次數 133https://h1.hkepc.com/forum/attachment.php?aid=2397204&k=001d00638e827eb163d602b82094db0f&t=1782533598&sid=2Nzw7bBsr3

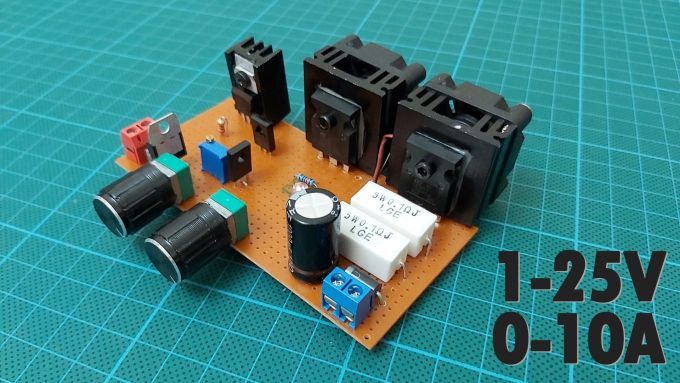

圖片附件: Volt-Amper-Ayarli-Guc-Kaynagi-Power-Supply-SEMA2-1536x864.jpg (2023-11-12 08:50, 84.14 KB) / 下載次數 118https://h1.hkepc.com/forum/attachment.php?aid=2397205&k=255482e5bd747c3485bb1a8b235fb43b&t=1782533598&sid=2Nzw7bBsr3
作者: hon829 時間: 2023-11-12 09:42
簡單講你諗倒! 點解電路設計的人諗唔倒
正常設計無人會預隻零件在接近規格上限工作! 另除了看電流還有功耗/溫度等一藍子考慮的吧
自己應用變動就自己計計數看看吧
作者: Ian_Seabourne 時間: 2023-11-12 20:25
本帖最後由 Ian_Seabourne 於 2023-11-12 20:29 編輯
留意粒 TIP3055 max power consumption 係 90w

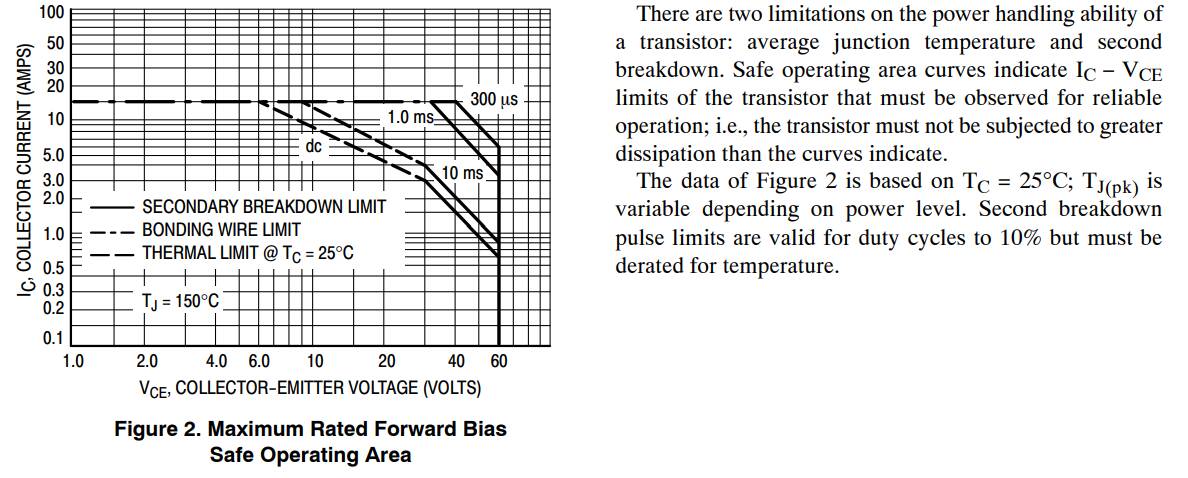

睇下面張圖，內裡壓降是6V時，才可極限輸出 15A；
2粒10A，即是每粒分5A左右。5A即是3055內裡壓降不大於18V。
如果你俾35V輸入，想輸出17V或以下，但電流大過15A，就燒囉。
個電路未可以做到 35V 入，1V 出，10A 電流㗎。照抄要小心用。不過2粒 3055 消耗緊 180W，仲咁細個 heatsink ，應該極熱，希望風扇散得切。如果過熱你都唔停，燒咗都唔好怪個設計者。
圖片附件: Capture.jpg (2023-11-12 20:19, 100.21 KB) / 下載次數 120https://h1.hkepc.com/forum/attachment.php?aid=2397314&k=b3325f784bcc2390a26a946ba74e00c1&t=1782533598&sid=2Nzw7bBsr3
作者: O人 時間: 2023-11-12 21:00
提示: 作者被禁止或刪除 內容自動屏蔽
作者: aazz 時間: 2023-11-12 22:15
本帖最後由 aazz 於 2023-11-12 22:17 編輯
THANKS
上面兩位人兄的分析;
其實小第想整個正/負 5A 左右的;
最大30V 輸出的可變電源;
短時間試下整出來啲擴音板;
可不可用
小第手上都沒有超過 5A 的變壓器;
作者: O人 時間: 2023-11-12 22:34
提示: 作者被禁止或刪除 內容自動屏蔽
作者: aazz 時間: 2023-11-12 23:10
BJT 行相反流要分NPN 同PNP先行到正向偏壓。
咁玩好易亂流,爆炸你就頭痕....
如果你咁玩你要並開佢可能易 ...
O人 發表於 2023-11-12 22:34
ok
前幾年整過一個;
不過沒有增加擴流;
作者: O人 時間: 2023-11-12 23:20
提示: 作者被禁止或刪除 內容自動屏蔽
作者: Ian_Seabourne 時間: 2023-11-13 10:25
考慮清楚電壓差及電流就可以。
壓差大，就最好火牛有多些抽頭，減低電路的輸入電壓。
街賣的較好的可調 Linear 電源，都會用多抽頭。輸出電壓低，就有 relay 選擇較低電壓的 ac 抽頭，以減低 BJT / MOSFET / Linear regulator 的功耗。
自己簡單整，用 LM338 都整到 30V 5A 雙電壓。
功耗大時，當然 heatsink 也要加風扇。
作者: aazz 時間: 2023-11-13 19:35
考慮清楚電壓差及電流就可以。
壓差大，就最好火牛有多些抽頭，減低電路的輸入電壓。
街賣的較好的可調 Li ...
Ian_Seabourne 發表於 2023-11-13 10:25
人兄;
小第是要可調的;
作者: aazz 時間: 2023-11-13 19:43
小第做過的;

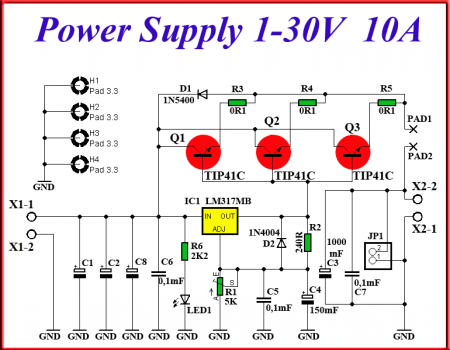

圖片附件: 1-30V-lm317_10a.png (2023-11-13 19:43, 90.44 KB) / 下載次數 156https://h1.hkepc.com/forum/attachment.php?aid=2397505&k=0b41e92c12248feb18fb309d51ee02f5&t=1782533598&sid=2Nzw7bBsr3

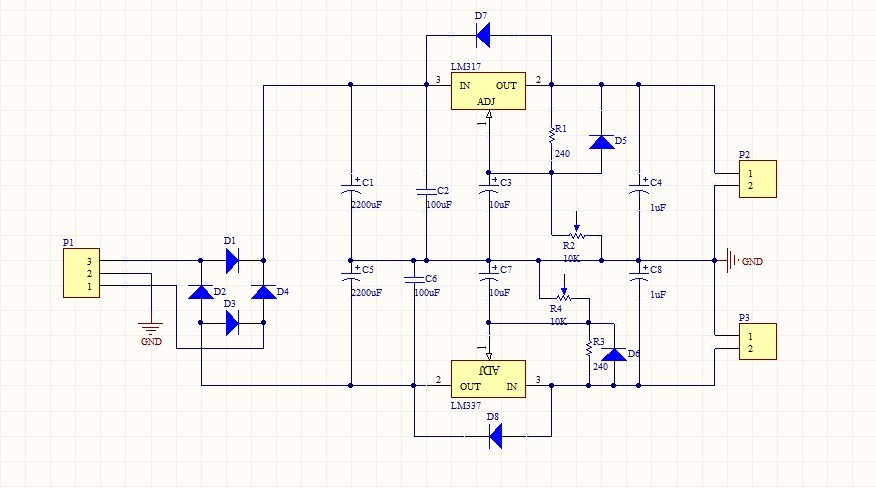

圖片附件: RHa.jpg (2023-11-13 19:43, 73.68 KB) / 下載次數 161https://h1.hkepc.com/forum/attachment.php?aid=2397506&k=d95fdfcead0bc874595335ab10dcf7b3&t=1782533598&sid=2Nzw7bBsr3
作者: aazz 時間: 2023-11-13 20:00
新的要做的;

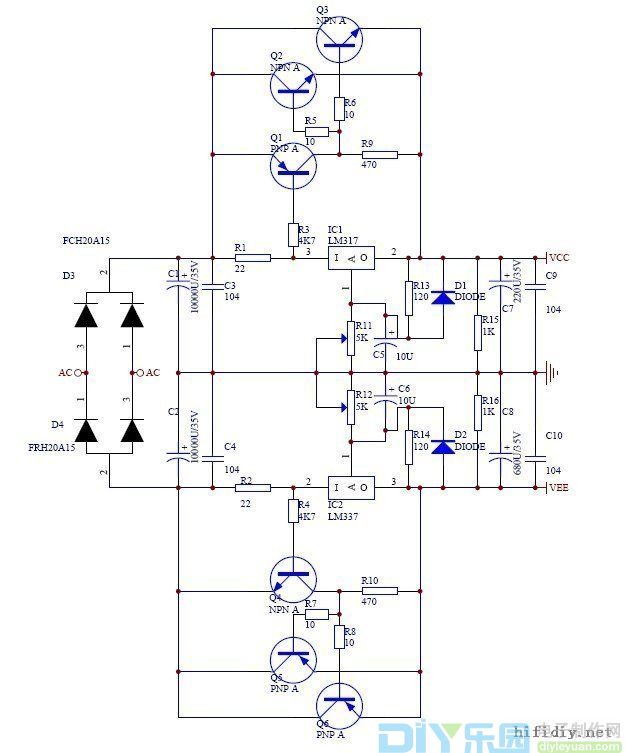

圖片附件: 317-337.jpg (2023-11-13 19:45, 53.39 KB) / 下載次數 141https://h1.hkepc.com/forum/attachment.php?aid=2397507&k=e4b8472eb6f5b777c37756634f14e021&t=1782533598&sid=2Nzw7bBsr3

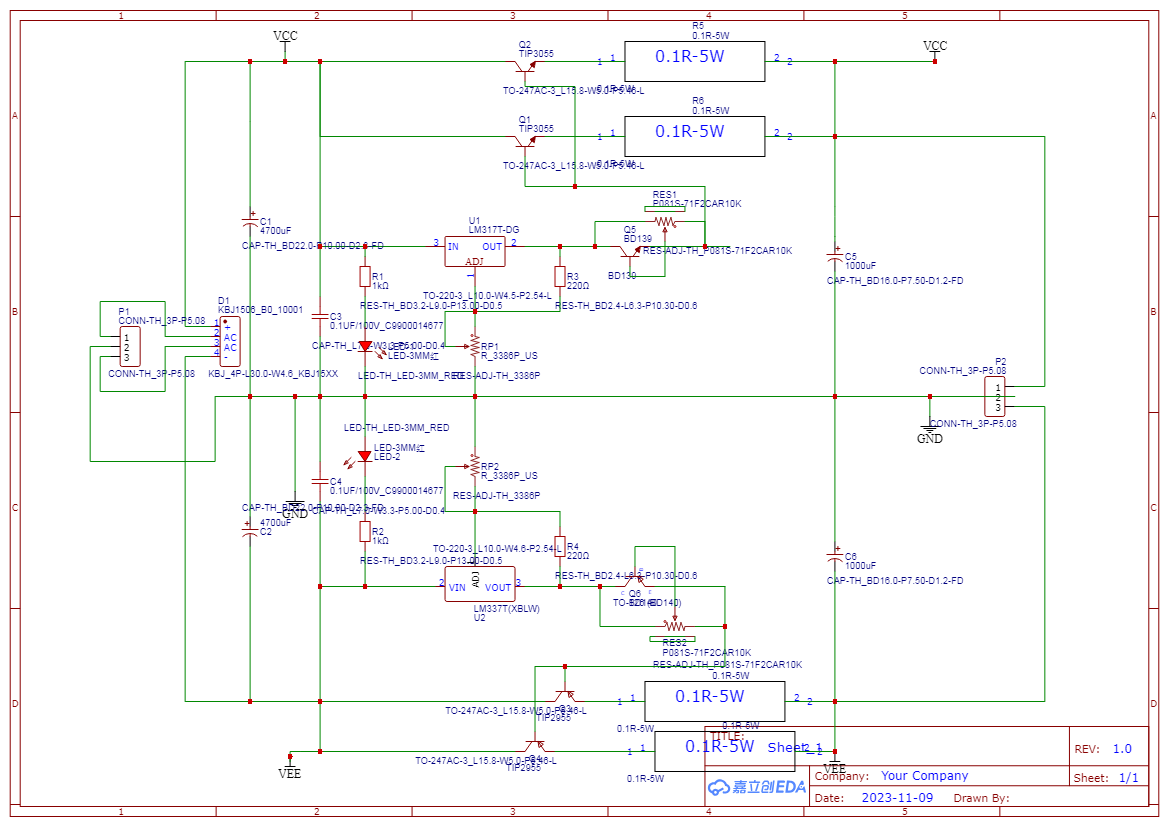

圖片附件: Schematic_lm317+lm337_2023-11-13.png (2023-11-13 20:00, 111.73 KB) / 下載次數 168https://h1.hkepc.com/forum/attachment.php?aid=2397508&k=23d5e8c04dfbb0a083dde5fbeb8e58b1&t=1782533598&sid=2Nzw7bBsr3

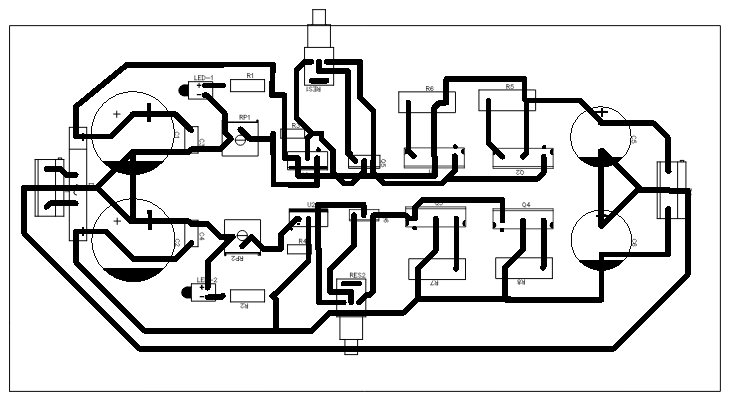

圖片附件: PCB_PCB_lm317+lm337_2_2023-11-13.png (2023-11-13 20:00, 32.95 KB) / 下載次數 161https://h1.hkepc.com/forum/attachment.php?aid=2397509&k=8fe4da485823ff704ba7d8bddb669eba&t=1782533598&sid=2Nzw7bBsr3
作者: O人 時間: 2023-11-13 20:47
提示: 作者被禁止或刪除 內容自動屏蔽
作者: Ian_Seabourne 時間: 2023-11-14 20:39
本帖最後由 Ian_Seabourne 於 2023-11-14 20:42 編輯
人兄;
小第是要可調的;
aazz 發表於 2023-11-13 19:35
將2粒 LM338 Linear regulator 的 3.3K R6 改做VR，就是可調。
3.3K VR 不好買，想改成10K，就將旁邊粒 120ohm 改成 360ohm。
作者: aazz 時間: 2023-11-14 21:25
將2粒 LM338 Linear regulator 的 3.3K R6 改做VR，就是可調。
3.3K VR 不好買，想改成10K，就將旁邊粒 ...
Ian_Seabourne 發表於 2023-11-14 20:39
人兄
其實 LM338 本身已經可以調電壓;
為何後面還要加 LM317 和 LM337;
那 338 再過 337, 317 電流就回 1.5A;
作者: Ian_Seabourne 時間: 2023-11-15 00:48
人兄
其實 LM338 本身已經可以調電壓;
為何後面還要加 LM317 和 LM337;
那 338 再過 337, 317 電流就回 ...
aazz 發表於 2023-11-14 21:25
網上圖片，懶得改。
上下已經有 +30V, GND, -30V 接點，右邊線路可忽略。
改改電阻唔要16V改成12V，就可以推風扇。
自己想像一下就有無限可能。睇睇datasheet再計計數，DIY才有樂趣，唔好抄到足，少少都唔改啦。
