作者: pa 時間: 2023-8-21 15:22 標題: dc 降壓! 請教如何把尿袋usb 5v 降壓變成 4.3v 輸出?
本帖最後由 pa 於 2023-8-21 15:26 編輯
如題.
是否加電阻就得? 電阻要咩型號? thanks
作者: tanoshi 時間: 2023-8-21 15:34
你串個二極管，如果電流少過1A，可用1N4001
作者: pa 時間: 2023-8-21 15:40
多謝tanoshi 兄回覆
如果2A 用咩好呢?
作者: kwliu 時間: 2023-8-21 16:08
如果2A 用咩好呢?
pa 發表於 2023-8-21 15:40
電流有2A即係唔用得linear, 要用switching.
不過一般降壓要有2V drop, 你得0.7V用LDO又會太熱.
不如講下係邊度用.
作者: pa 時間: 2023-8-21 16:13
本帖最後由 pa 於 2023-8-21 16:16 編輯
用途: 用尿袋usb a / 電視usb a 5v 輸出俾 Apple TV 4K (2022). Apple TV 唔用原裝AC牛, 隻牛output 4.3v 1.21A
參考左呢條片, 但佢改用12v dc - 4.3v dc, 我想用5v 供電
https://www.youtube.com/watch?v= ... yverComputer%26Tech
作者: super_hkg 時間: 2023-8-21 17:40
用途: 用尿袋usb a / 電視usb a 5v 輸出俾 Apple TV 4K (2022). Apple TV 唔用原裝AC牛, 隻牛output 4.3v 1 ...
pa 發表於 2023-8-21 16:13
我勸你唔好搞，原裝火牛係4.3v 4.2a ~18W，電視一定唔work
尿袋USB 用誘騙12v 再轉4.3 就得，有D火牛尿袋出5v 會限電流，大部份都係2A
作者: pa 時間: 2023-8-21 17:49
原裝火牛output寫4.3v 1.21a
作者: ThomasYau 時間: 2023-8-21 20:02
你要成日拎住隻apple tv 週圍走?
條片話要用喺車, 唔想用inverter 先咁玩, 屋企用改成咁真係多舊魚
作者: ww9876 時間: 2023-8-21 22:21
二極管每支降0.7V。淘寶大把，頂1OA型號都有。
via HKEPC Reader for Android
作者: C_Law 時間: 2023-8-22 06:56
搭嘴問下，想 5V 出 5V，有什麼提議？
實情係一件用好小電流的裝置(應該不到 50mA peak，大部份時間應該更低，係低到用尿袋的話，個尿袋會自己斷電)，但估計 USB 火牛老化 and/or USB 線太長而有衰減，實際入到件裝置的電壓不足 5V 而令它間中不能正常運作。
加升壓板之後再加降壓板變返去 5V！？
因為要 7x24 長開所以不能用充電，又距離插蘇遠，火牛與裝置之間不能改用 USB 短線，試過拉拖板過去插火牛再用 USB 短線係正常運作，但該位置又不便長期放個拖板。
作者: tanoshi 時間: 2023-8-22 08:20
多謝tanoshi 兄回覆
如果2A 用咩好呢?
pa 發表於 2023-8-21 15:40
1N5400
via HKEPC IR 5.1.14 - iOS(5.1.1F)
作者: AC360 時間: 2023-8-22 08:36
搭嘴問下，想 5V 出 5V，有什麼提議？
實情係一件用好小電流的裝置(應該不到 50mA peak，大部份時間應該更 ...
C_Law 發表於 2023-8-22 06:56
有沒有用USB錶度過隻火牛輸出電壓和經USB線到件裝置時的電壓?
作者: xiao 時間: 2023-8-22 08:42
看用途
如果不要精密, 開蓋, 直接電池輸出4.2V, 效率最高
作者: pa 時間: 2023-8-22 09:49
回覆 11# tanoshi

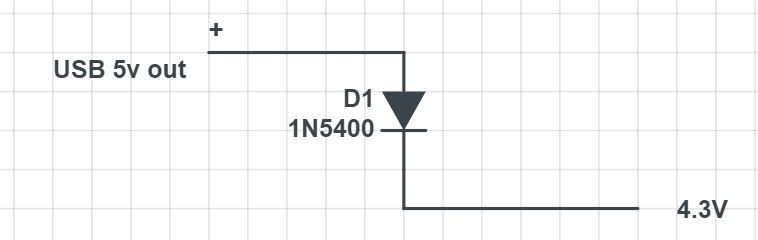

請問駁法系唔系咁?
圖片附件: circuit4.JPG (2023-8-22 09:49, 24.46 KB) / 下載次數 178https://h1.hkepc.com/forum/attachment.php?aid=2386011&k=b09550badf8c55ae034c87b381b0dd68&t=1782660404&sid=3Ns5E8G99X
作者: hon829 時間: 2023-8-22 09:49
搭嘴問下，想 5V 出 5V，有什麼提議？
實情係一件用好小電流的裝置(應該不到 50mA peak，大部份時間應該更 ...
C_Law 發表於 2023-8-22 06:56
對電壓咁敏感

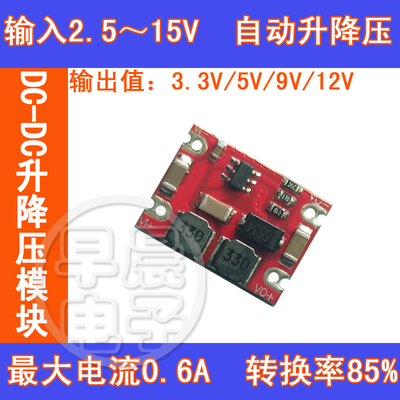

簡單可試用自動升降模塊: (亦有可調的)
https://s.taobao.com/search?ie=u ... earch_radio_all%3A1
作者: s84292 時間: 2023-8-22 09:57
用途: 用尿袋usb a / 電視usb a 5v 輸出俾 Apple TV 4K (2022). Apple TV 唔用原裝AC牛, 隻牛output 4.3v 1 ...
pa 發表於 2023-8-21 16:13
電視USB A基本上一定唔夠力，好多連5V 1A都冇
C頭都要睇型號
作者: pa 時間: 2023-8-22 10:08

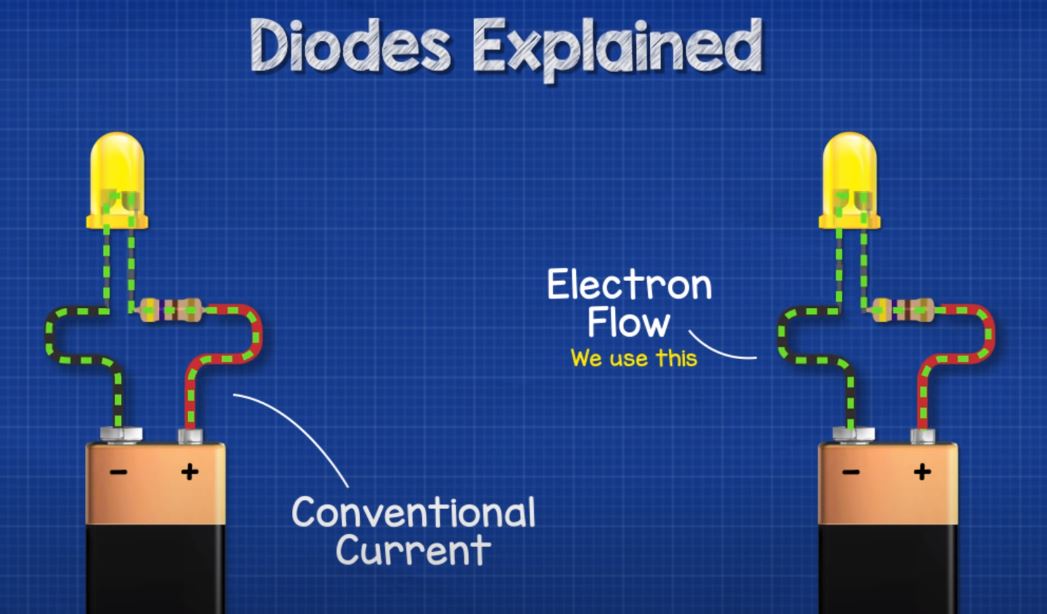

題外話, 尿袋usb out current flow 應該系邊種? 萬能錶可以度到?
圖片附件: current.JPG (2023-8-22 10:06, 84.25 KB) / 下載次數 151https://h1.hkepc.com/forum/attachment.php?aid=2386014&k=a3a2a28ce027e89bc9d5717c19c7e47d&t=1782660404&sid=3Ns5E8G99X
作者: pa 時間: 2023-8-22 10:10
回覆 16# s84292
如果尿袋寫5v 3a 應該可以?
作者: Ian_Seabourne 時間: 2023-8-22 10:35
本帖最後由 Ian_Seabourne 於 2023-8-22 10:36 編輯
任何二極管在不同電流時會有不同電壓降。
你確定電流變動引致的電壓變動不會影響儀器運作就好。
串電阻降壓，也會在不同電流時會有不同電壓降。
電源如果可以穩定出5V >1A，直接改feedback 電阻出 4.3V 最穩定可靠。
（USB 火牛有 QC / PD 通訊協議的不可以這樣改。）
作者: 一隻人 時間: 2023-8-22 10:44
假如二極管這種不穩電壓也能用
那最方便還是直接用鋰電直連
可以試試3.2V到3.7V能不能推得動件器材
作者: pa 時間: 2023-8-22 11:28
如果用電阻 5v 1.21a 系唔系配 4 ohm 電阻?
作者: kwliu 時間: 2023-8-22 11:42
如果用電阻 5v 1.21a 系唔系配 4 ohm 電阻?
pa 發表於 2023-8-22 11:28
錯，留意19樓師兄所講，non-constant load用電阻不可行。
作者: pa 時間: 2023-8-22 12:34
本帖最後由 pa 於 2023-8-22 12:35 編輯
任何二極管在不同電流時會有不同電壓降。
你確定電流變動引致的電壓變動不會影響儀器運作就好。
串電阻降壓 ...
Ian_Seabourne 發表於 2023-8-22 10:35
多謝師兄, 唔好意我唔熟電子野...
Apple tv 用果粒bionic A15, 電流應該會唔會有固定電流? 如果用二極管降壓, 唔同電流, 電壓會系4.3v - 5.1v 變動嗎?
作者: C_Law 時間: 2023-8-22 16:12
本帖最後由 C_Law 於 2023-8-22 16:29 編輯
對電壓咁敏感
簡單可試用自動升降模塊: (亦有可調的)
hon829 發表於 2023/8/22 09:49
Thx~~~
我無留意開，一直以為改電壓的模塊一係升一係降
，原來有一塊過的。
件裝置用來定時紀錄環境溫度、濕度……之類數據。個運作係每個鐘讀一次數據，之後就 Hibernate，一個鐘後又 Wakeup，如此類推的不斷循環，有需要時就手動 Wakeup 用手機經 BT 連線提取之前紀錄的數據。現時狀況係有時 Hibernate 後就一睡不起(讀到幾次至十幾次就無再讀數據)。搭拖板過去改用短 USB 線駁火牛試了幾日就無事。所以估係電源條 USB 線太長有衰減，或者係中途路過太多 Noise 的地方！？
作者: C_Law 時間: 2023-8-22 16:13
有沒有用USB錶度過隻火牛輸出電壓和經USB線到件裝置時的電壓?
AC360 發表於 2023/8/22 08:36
件裝置是朋友的，上次去幫他試機，帶漏了 USB 錶頭！
作者: pa 時間: 2023-8-22 16:13

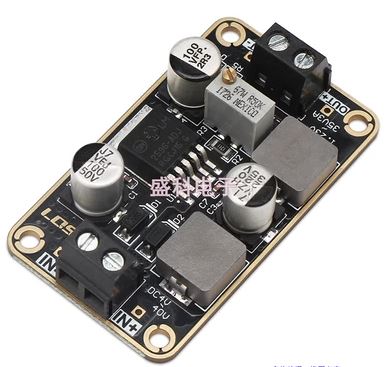

TB上呢啲dc-dc 模組, 系唔系用可變電阻?
非隔离DC-DC降压模块
输入电压：DC3V-40V
输出电压：DC1.23-35V
输出电流：3A(max)
输出纹波：4mV(max)
转换效率：92%（max）
空载电流：7mA左右
保护功能：接反、过流、过热，短路
工作温度：-40℃至85℃
外围尺寸：55*32*13(长*宽*高)(mm)
净重：20g
使用
高Q值大电流屏蔽电感
低ESR大容量电容
BI原装进口高精度电位器
原装全新进口芯片
5A大电流肖特基二极管
沉金PCB
纯铜端子
室温下可稳定工作在3A（测试条件温度29℃，湿度50%），如果长时间工作建议加散热片
圖片附件: convert2.JPG (2023-8-22 16:12, 34.99 KB) / 下載次數 189https://h1.hkepc.com/forum/attachment.php?aid=2386060&k=eab734ba48f4724d907616036bd138fe&t=1782660404&sid=3Ns5E8G99X
作者: pa 時間: 2023-8-22 16:19
錯，留意19樓師兄所講，non-constant load用電阻不可行。
kwliu 發表於 2023-8-22 11:42
如果用電容+電阻可以嗎?
作者: ww9876 時間: 2023-8-22 23:46
如果用電容+電阻可以嗎?
pa 發表於 2023-8-22 16:19
直流電5V喎
via HKEPC Reader for Android
作者: 魚蛋Strike 時間: 2023-8-23 20:47
本帖最後由 魚蛋Strike 於 2023-8-23 21:53 編輯
https://item.taobao.com/item.htm ... amp;_u=t2dmg8j26111
可以自己扭, 又可有埋電供
我早買幾塊玩, , microusb的, 版又大D, /_\蝕
作者: Ian_Seabourne 時間: 2023-8-24 10:47
移動電源啲電阻又細又密，不易改。
建議用 mini360 / MP1584 或類似可調降壓模塊
https://detail.tmall.com/item.htm?id=542522209178
呢件已經可以長行 1.8A
作者: kwliu 時間: 2023-8-24 11:12
移動電源啲電阻又細又密，不易改。
建議用 mini360 / MP1584 或類似可調降壓模塊
呢件已經可以長行 1.8A
...
Ian_Seabourne 發表於 2023-8-24 10:47
我都諗過推介MP1584, 不過5V in 4.3V out唔附合以下條件.
https://protosupplies.com/produc ... c-step-down-module/
For best ripple performance, the input voltage should be at least 1.6 to 2V higher than the output.
都係用SEPIC converter算, 不過搞咁多野做乜, 無得插電咩?
作者: pa 時間: 2023-8-24 17:49
回覆 30# Ian_Seabourne
thanks! 我淘一塊試吓先
作者: pa 時間: 2023-8-24 17:54
回覆 31# kwliu
請教吓 ripple performance 唔靚會有咩壞處?
作者: Ian_Seabourne 時間: 2023-8-24 21:20
我都諗過推介MP1584, 不過5V in 4.3V out唔附合以下條件.
都係用SEPIC converter算, 不過搞咁多野做乜 ...
kwliu 發表於 2023-8-24 11:12
睇漏咗 drop out voltage0.7V x 1.2A 都不夠１W，不如直接用 LDO regulator
例如 TLF1963TE
https://www.infineon.com/cms/en/ ... ications/tlf1963te/
作者: pa 時間: 2023-8-25 09:25
如果用MP1584, 用dc 12v 出4.3v 應該都有穩定輸出?
作者: m92fshing 時間: 2023-8-25 11:08
回覆 kwliu
請教吓 ripple performance 唔靚會有咩壞處?
pa 發表於 2023-8-24 17:54
電器工作不穩，引致功能不正常，聲音輸出有機會聽到高頻聲
via HKEPC Reader for Android
作者: 一隻人 時間: 2023-8-28 12:25
睇漏咗 drop out voltage
0.7V x 1.2A 都不夠１W，不如直接用 LDO regulator
例如 TLF1963TE
...
Ian_Seabourne 發表於 2023-8-24 21:20
加得芯片那還不如直接鋰電接升壓模塊
又或找不是芯片靠內部線路取樣固定電壓輸出的充電寶
最理想只要改一個取樣電阻就可以改成4.3V輸出
