標題: 電子垃圾再生計劃 [打印本頁]

---

作者: KSC    時間: 2022-2-26 16:34     標題: 電子垃圾再生計劃

本帖最後由 KSC 於 2022-3-20 22:21 編輯

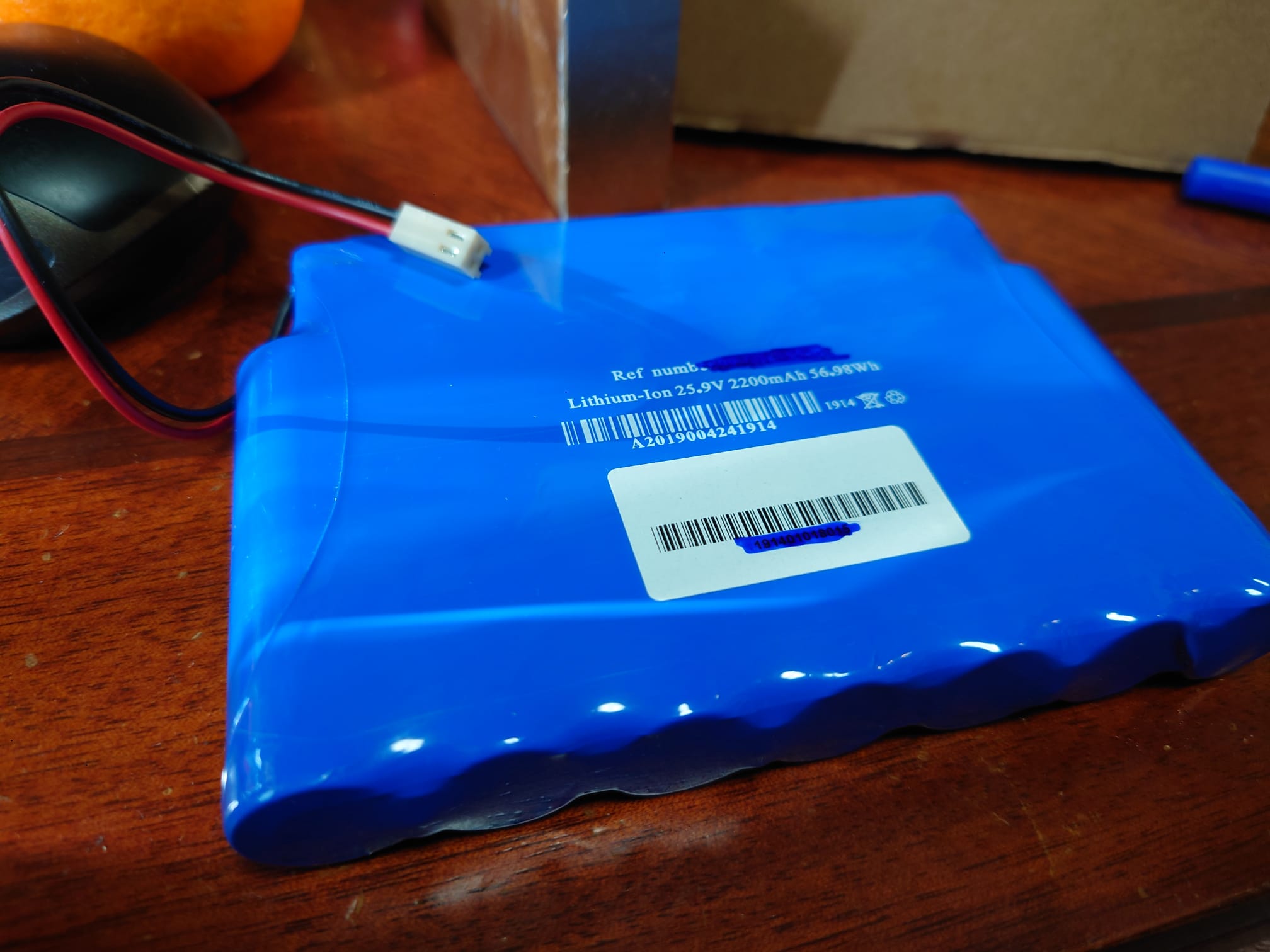

電子垃圾初步檢查

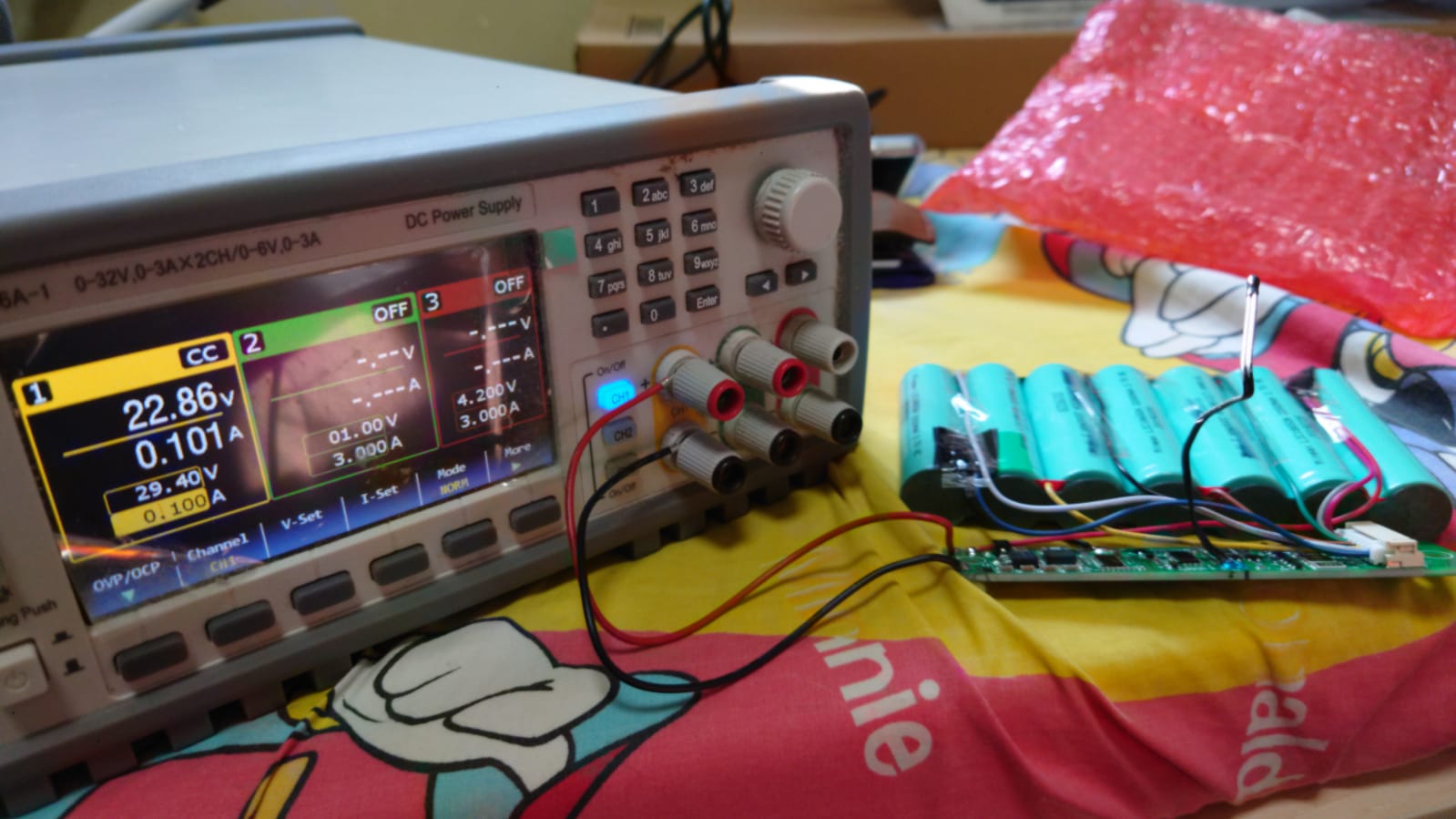

上網找唔到電池Spec. ，外邊輸出只有5~6V，唯有拆

部份cell 2V, 部份cell 3V


一pack 成pack咁叉, 4.2V * 7=29.4V . 當0.2C的電，約0.4A電流

用0.4A叉左陣，停叉檢查電壓，情況唔錯
3.657,3.652,3.644,3.648,3.649,3.646,3.647

圖片附件: normal.jpeg (2022-2-26 16:33, 192.2 KB) / 下載次數 174
https://h1.hkepc.com/forum/attachment.php?aid=2308267&k=58713e4f27bab5a9612ba2308ccd444a&t=1783150428&sid=8yWkhYuPW



圖片附件: over discharge.jpeg (2022-2-26 16:33, 184.38 KB) / 下載次數 157
https://h1.hkepc.com/forum/attachment.php?aid=2308268&k=bbfb7b64c0c98ff88feb765e35185d7c&t=1783150428&sid=8yWkhYuPW



圖片附件: charging.jpeg (2022-2-26 16:33, 145.83 KB) / 下載次數 163
https://h1.hkepc.com/forum/attachment.php?aid=2308269&k=8dc028ec5e2cefbf7ab2ac5751b68398&t=1783150428&sid=8yWkhYuPW



圖片附件: WhatsApp Image 2022-02-26 at 4.33.24 PM.jpeg (2022-2-26 16:34, 183.92 KB) / 下載次數 164
https://h1.hkepc.com/forum/attachment.php?aid=2308270&k=79f22341aa712784922a4834b29ae32e&t=1783150428&sid=8yWkhYuPW

---

作者: ahuo    時間: 2022-2-26 16:51

本帖最後由 ahuo 於 2022-2-26 16:57 編輯

我出0v,等下慢慢拆
-----------拆1組,7個電池3個0V,1個2V,其餘3.2V

---

作者: KSC    時間: 2022-2-26 17:22

本帖最後由 KSC 於 2022-2-26 17:48 編輯

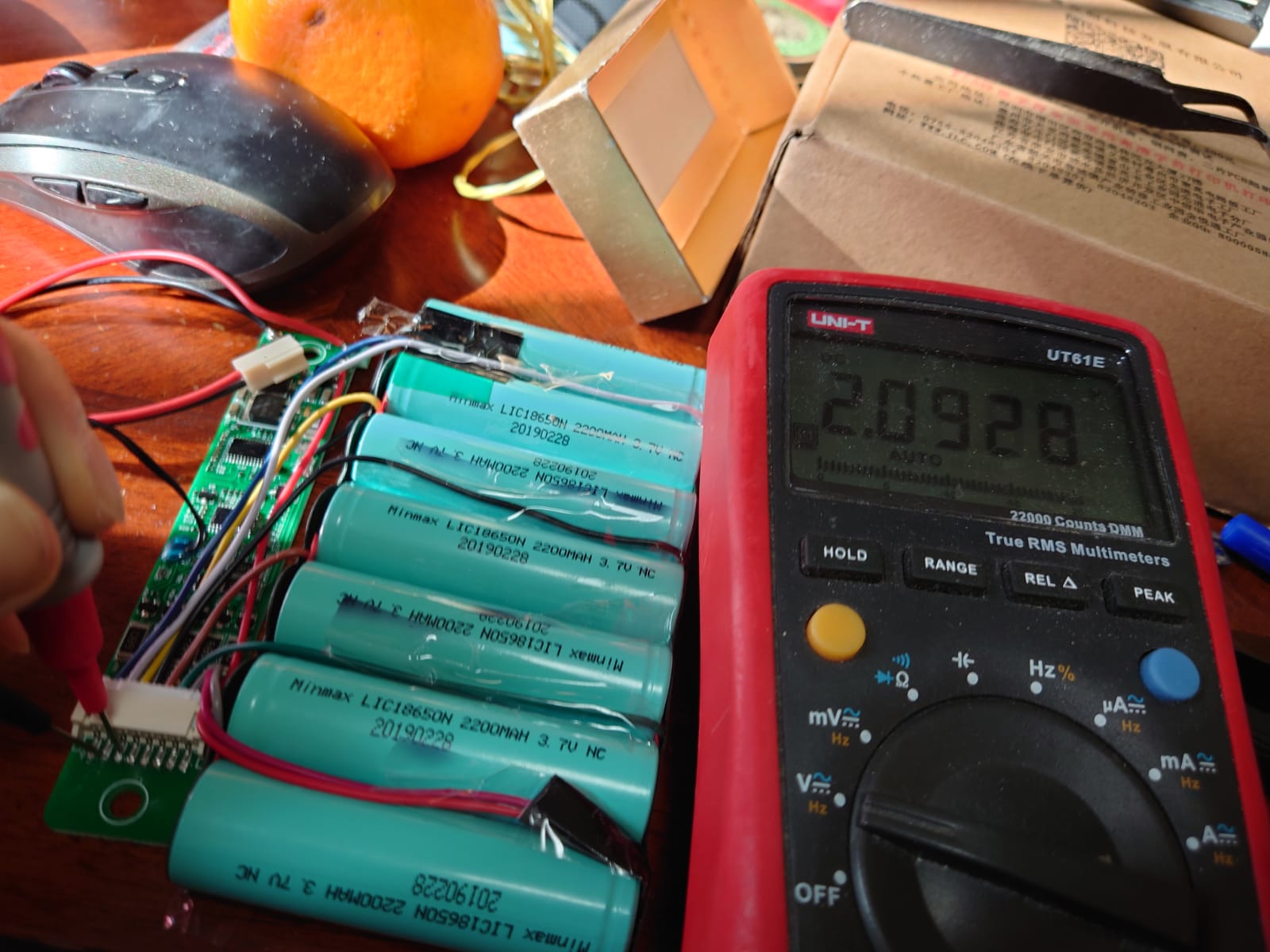

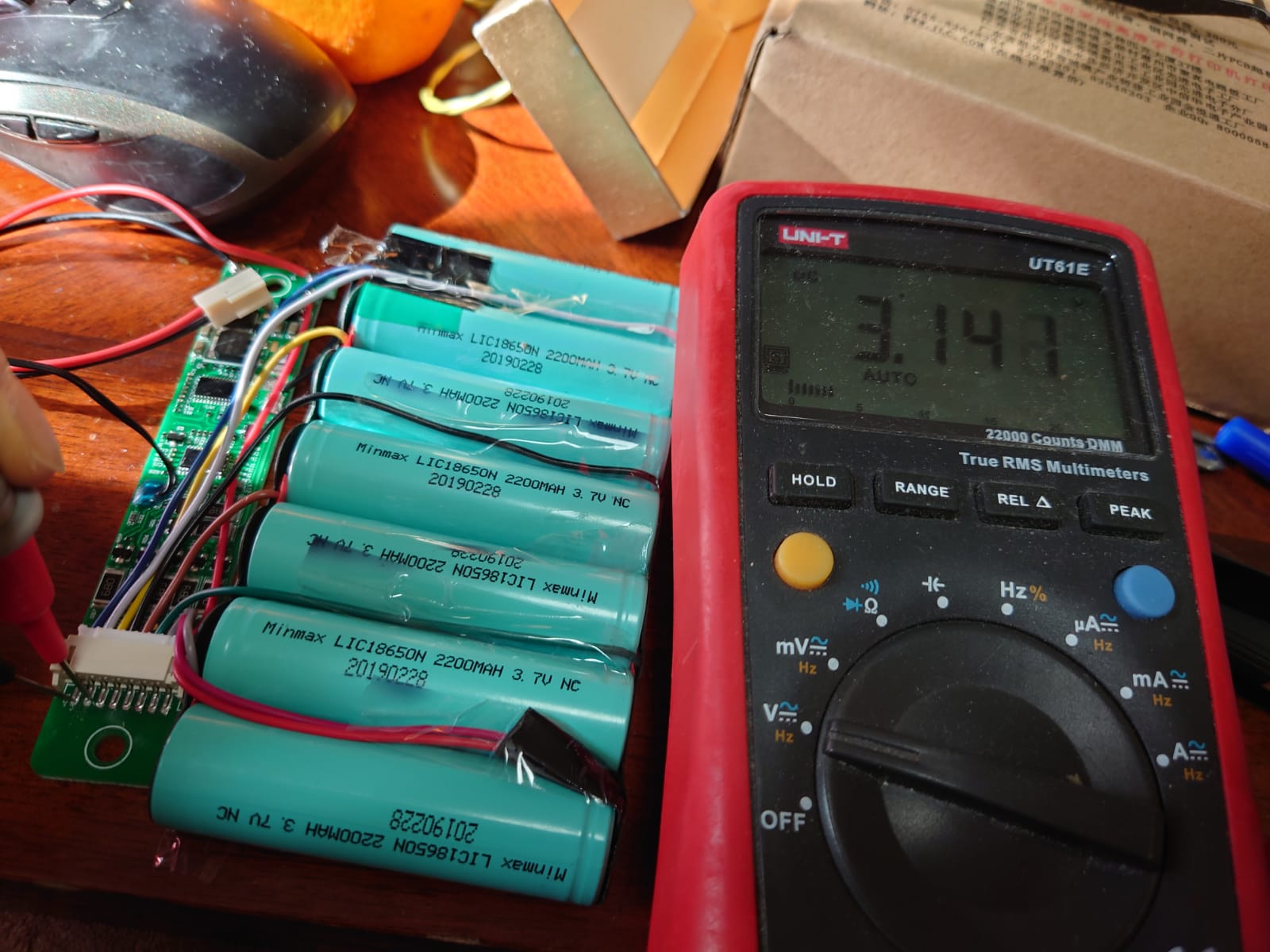

拆出來時各電池電壓
2.937
2.845
3.059
3.065
3.119
2.043
1.512

---

作者: ahuo    時間: 2022-2-26 18:29

本帖最後由 ahuo 於 2022-2-26 19:08 編輯

拆散一個電池組了.電池之間有類似aa膠或502之類的膠水粘合.拆開就會整爛外皮.

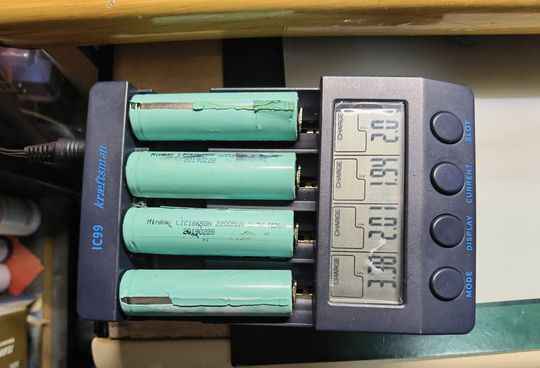

3粒0v正嘗試用ic99救電
--------------

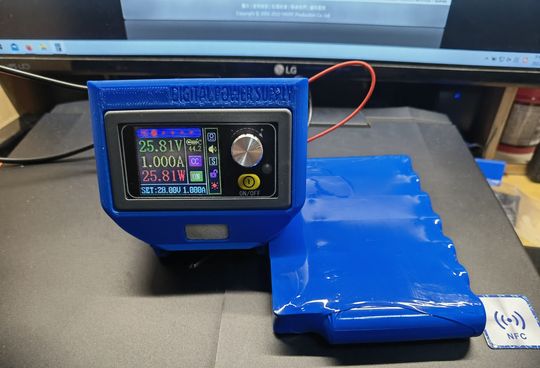

其他3pack正常度到5.5-6v.直接用可調電源可以叉電.就一個之前拆開的有3個0v無法直接用原裝線叉電



圖片附件: IMG_20220226_183041.jpg (2022-2-26 19:08, 69.01 KB) / 下載次數 134
https://h1.hkepc.com/forum/attachment.php?aid=2308302&k=71fe91add5b21db7eab3f7434e3b3478&t=1783150428&sid=8yWkhYuPW



圖片附件: IMG_20220226_190614.jpg (2022-2-26 19:08, 69.68 KB) / 下載次數 155
https://h1.hkepc.com/forum/attachment.php?aid=2308303&k=022d1400c229b3f5e6f1e6d029a0adc7&t=1783150428&sid=8yWkhYuPW

---

作者: Joe_Black    時間: 2022-2-27 00:18

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: hohomok2021    時間: 2022-2-27 00:23

初步檢查, 一樣,我4pack電池度到5.5-6v.

---

作者: KSC    時間: 2022-2-27 02:09


over果少少，唔係大問題

---

作者: kwliu    時間: 2022-2-27 08:42



因為佢係保護板, 唔係充電板, 充電唔係佢控制, 如果4.2V就trigger保護可能會干擾充電板運作(始終有離散性, 唔會exactly咁準), 只係當保護板出問題或者人為錯誤操作先會包底保護.

---

作者: dcc2000    時間: 2022-2-27 14:00

我嗰幾packs全部有5V~6V輸出，無需拆開可以正常充電，稍後做個簡單放電測試(整pack)。

---

作者: vtrchan    時間: 2022-2-27 15:17

回覆 1# KSC

請問電池內阻係幾多？

---

作者: dcc2000    時間: 2022-2-27 16:23


offer版主及lunxg師兄check過，大概50mΩ

---

作者: Offer    時間: 2022-2-27 16:43




容量和標籤差不多，大約2200-2300mAh, 不過拆開佢好麻煩而且胶皮一定會損壞， 我大部分時間都花咗喺解拆同清理上面

---

作者: vtrchan    時間: 2022-2-27 17:12



Thanks.
咁樣應該係普通版，唔係動力電。

---

作者: dcc2000    時間: 2022-2-27 18:22

拆電芯嘅話，各位要有心理準備預咗重新包膠皮。

---

作者: dcc2000    時間: 2022-2-27 18:27

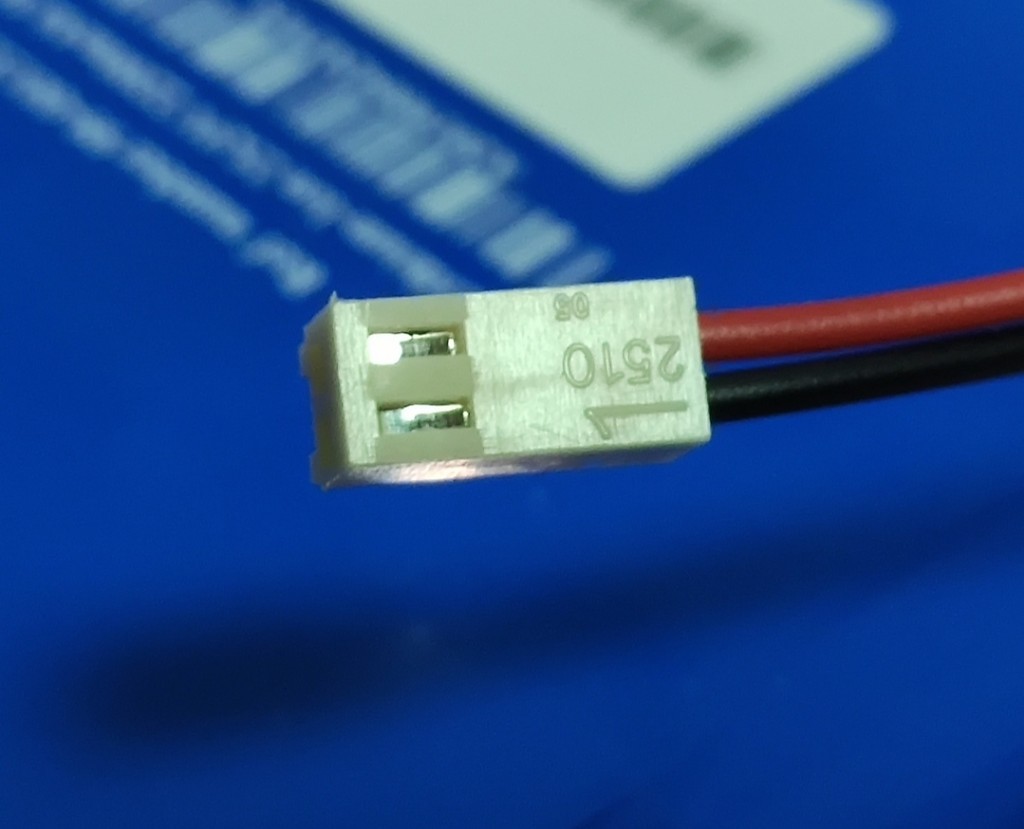

電池pack本身用呢種插頭，電線又係20AWG，預咗佢係採用general purpose 18650鋰電芯，一定唔會係動力/半動力鋰電芯。



圖片附件: IMG_20220227_181851_resized.jpg (2022-2-27 18:27, 85.55 KB) / 下載次數 75
https://h1.hkepc.com/forum/attachment.php?aid=2308441&k=ca3a703eb0f91e77e4ba1537fa1dfce9&t=1783150428&sid=8yWkhYuPW

---

作者: Offer    時間: 2022-2-27 19:15

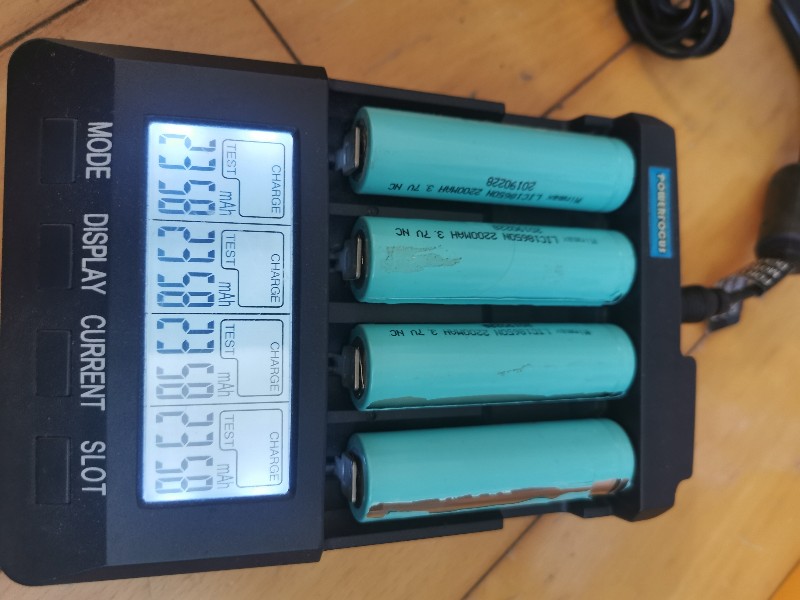

容量同一致性都算唔錯



圖片附件: IMG_20220227_151703_copy_800x600.jpg (2022-2-27 19:15, 81.57 KB) / 下載次數 93
https://h1.hkepc.com/forum/attachment.php?aid=2308451&k=d8199c8b4f4e09233e74bbba582fc6f4&t=1783150428&sid=8yWkhYuPW

---

作者: dcc2000    時間: 2022-2-28 09:17

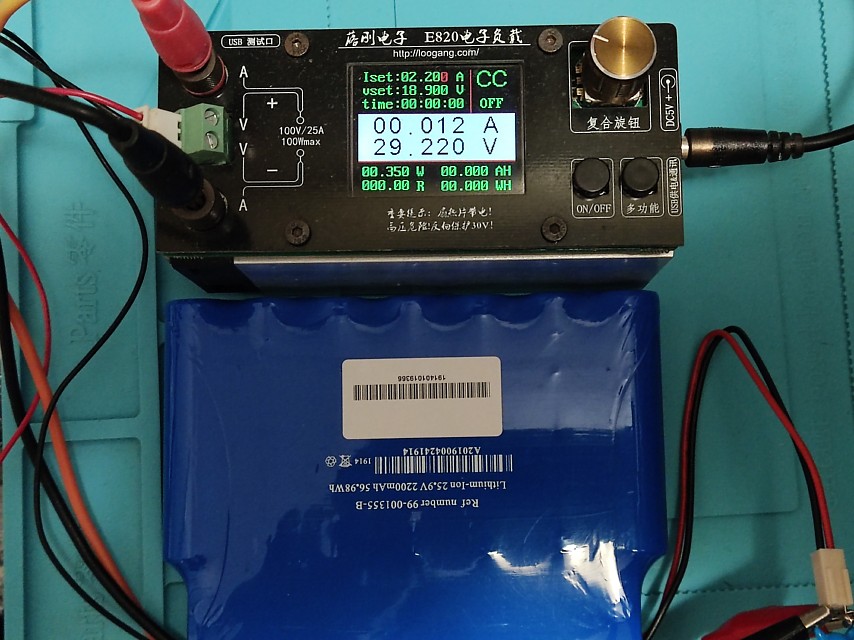

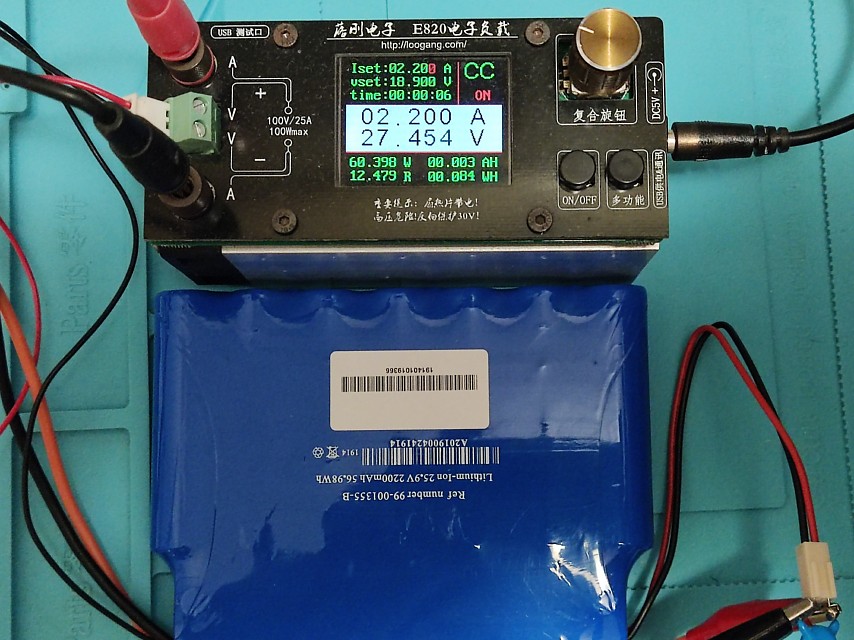

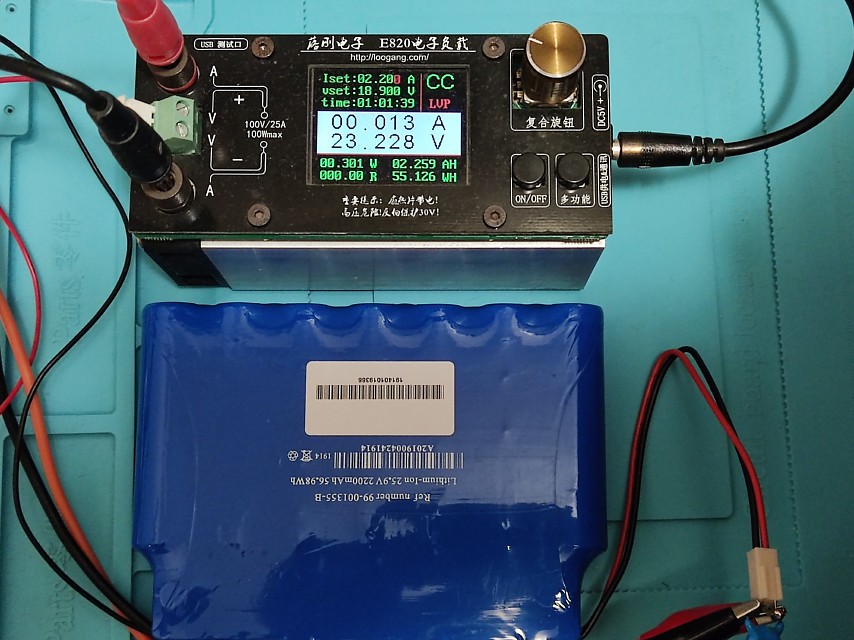

測咗直接以1C(2.2A)放電，亦達到標示2200mAh容量。





圖片附件: 1646010335045_resized(1).jpg (2022-2-28 09:17, 130.65 KB) / 下載次數 97
https://h1.hkepc.com/forum/attachment.php?aid=2308532&k=19a85e0d6de8c13b45f82e4d414d06bb&t=1783150428&sid=8yWkhYuPW



圖片附件: 1646010335041_resized(1).jpg (2022-2-28 09:17, 145.24 KB) / 下載次數 109
https://h1.hkepc.com/forum/attachment.php?aid=2308533&k=716ed6a6a4405f2b68d19e12009d8a90&t=1783150428&sid=8yWkhYuPW



圖片附件: 1646010335035_resized(1).jpg (2022-2-28 09:17, 133.36 KB) / 下載次數 91
https://h1.hkepc.com/forum/attachment.php?aid=2308534&k=74ffd19729589b59fa598d168ff5119e&t=1783150428&sid=8yWkhYuPW

---

作者: KSC    時間: 2022-2-28 21:43


你個e-load邊度買?

---

作者: dcc2000    時間: 2022-2-28 22:00

本帖最後由 dcc2000 於 2022-2-28 22:06 編輯

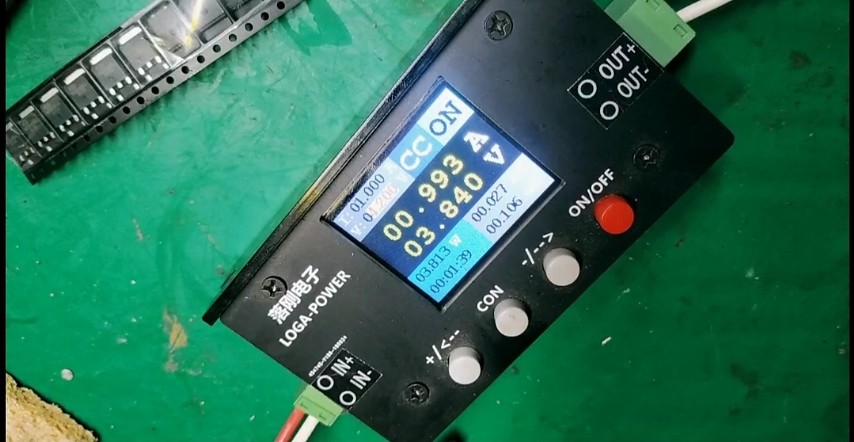

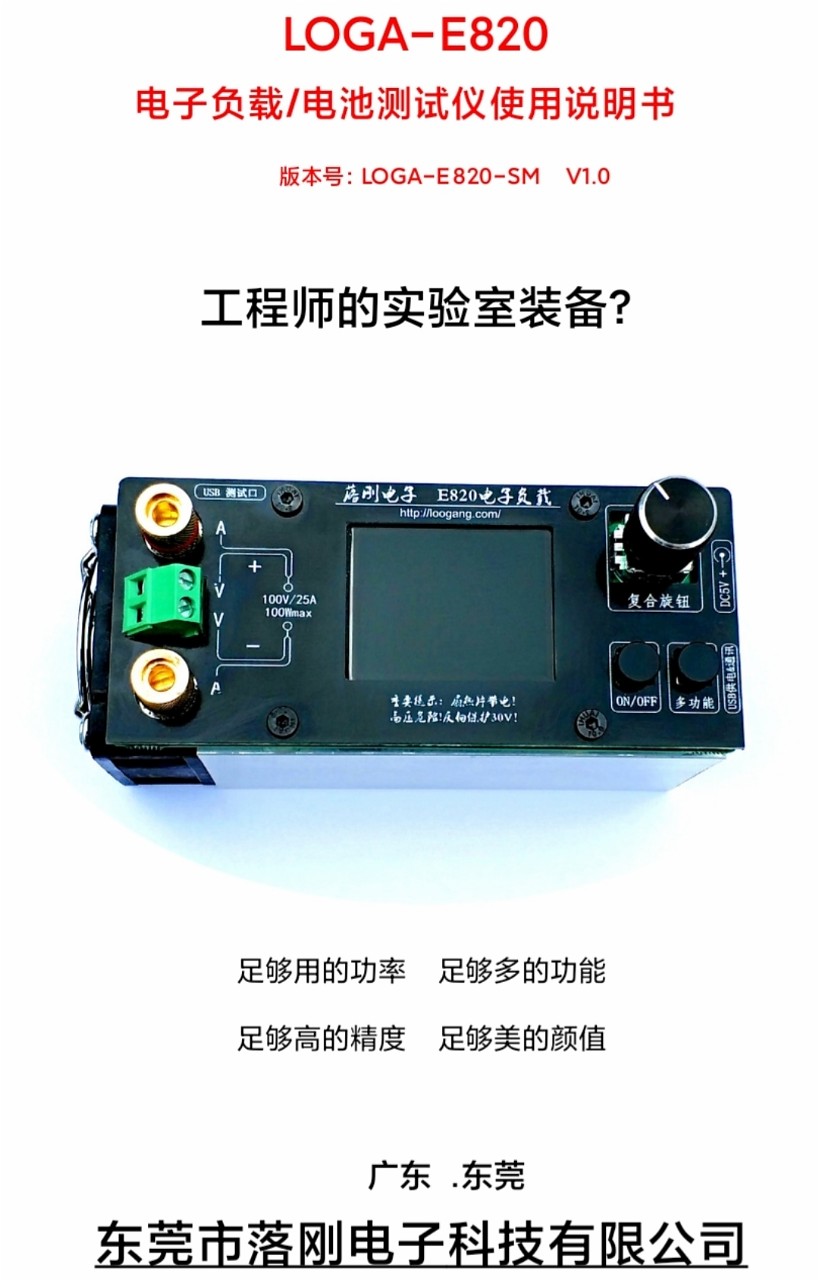

4-5年前嘅產品，停產好耐了。



圖片附件: IMG_20220228_220558_resized.jpg (2022-2-28 22:06, 134.21 KB) / 下載次數 99
https://h1.hkepc.com/forum/attachment.php?aid=2308667&k=4cb607f427c072f3495f122300b7ec01&t=1783150428&sid=8yWkhYuPW

---

作者: dcc2000    時間: 2022-2-28 22:41

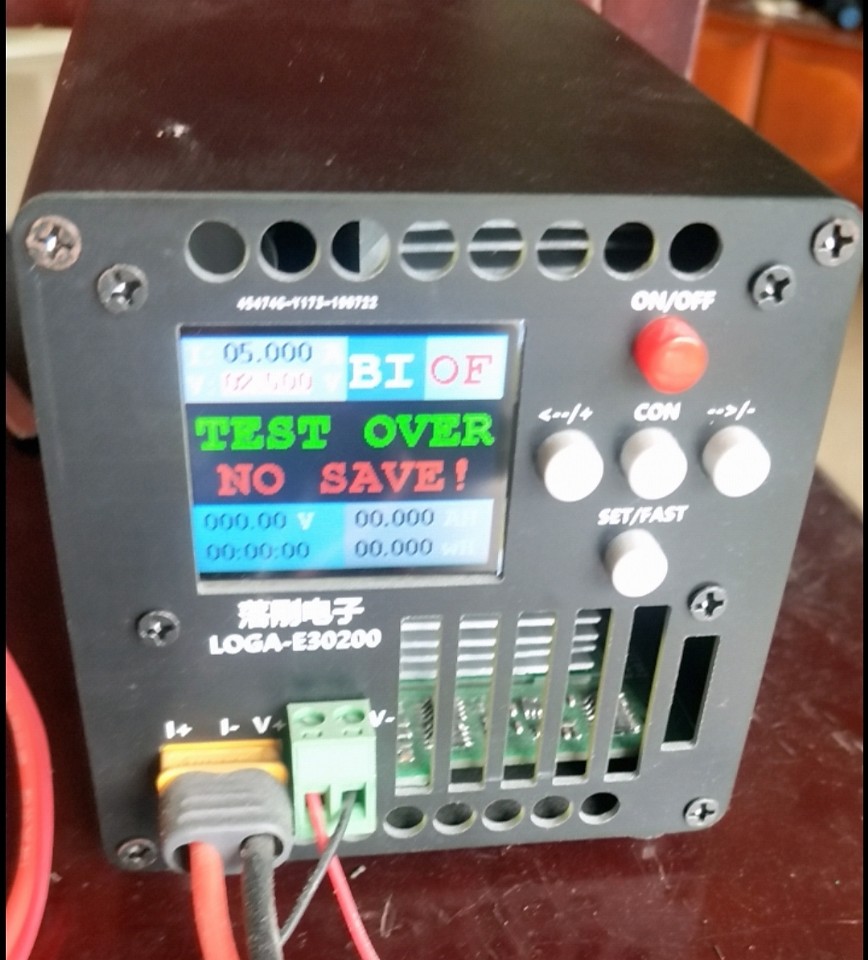

原創者係業餘生產，依家冇再做了，最後期亦有做過一款功率較高嘅E3020，及一隻DC-DC Power Supply。




圖片附件: IMG_20220228_223650_resized(1).jpg (2022-2-28 22:41, 145.72 KB) / 下載次數 98
https://h1.hkepc.com/forum/attachment.php?aid=2308675&k=847798203080d3754344558228ae7eef&t=1783150428&sid=8yWkhYuPW



圖片附件: IMG_20220228_223719_resized.jpg (2022-2-28 22:41, 84.42 KB) / 下載次數 88
https://h1.hkepc.com/forum/attachment.php?aid=2308676&k=621f0b06ea16544147761da90cd5aa77&t=1783150428&sid=8yWkhYuPW

---

作者: KSC    時間: 2022-3-19 00:56

本帖最後由 KSC 於 2022-3-19 13:33 編輯

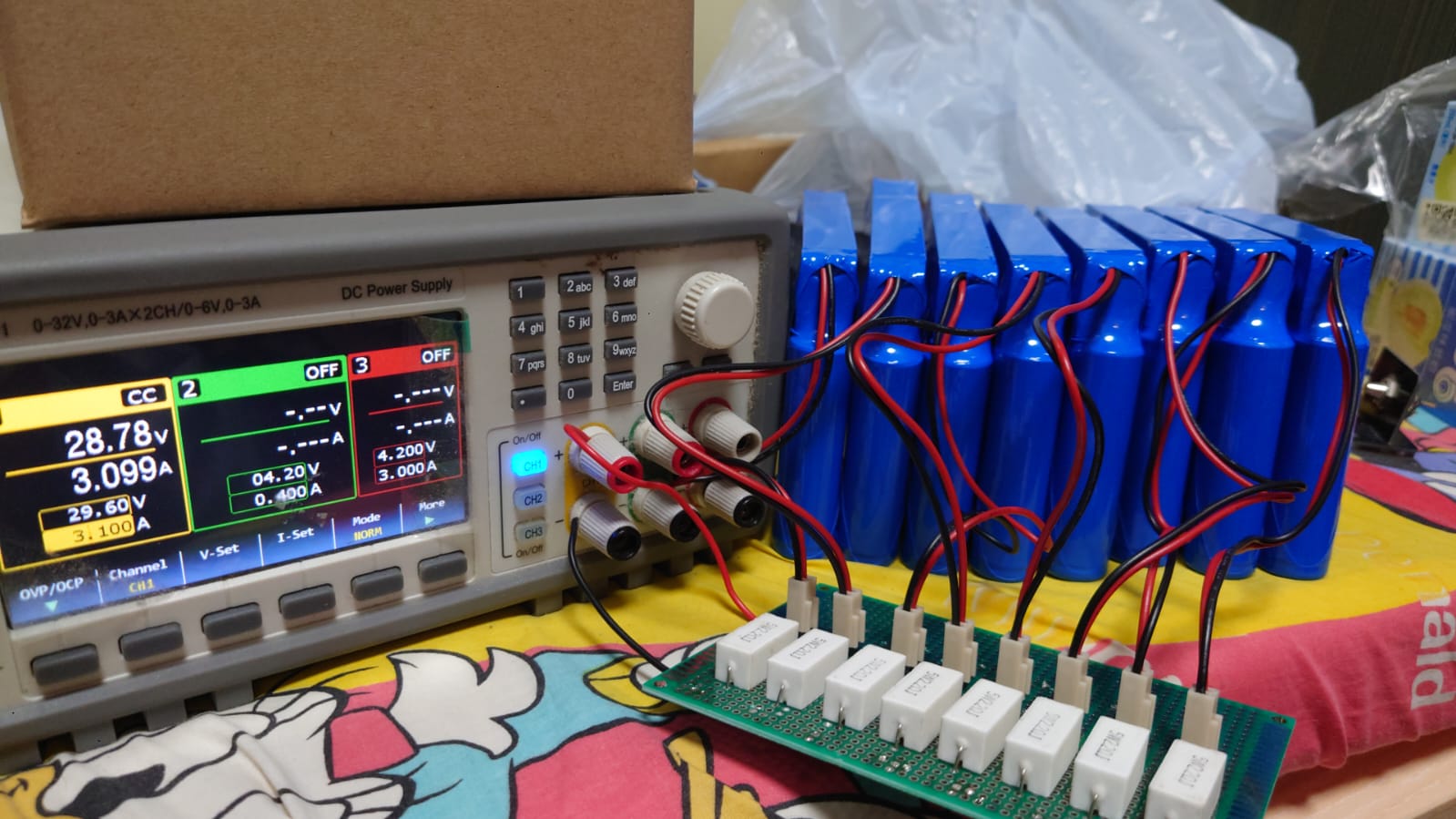

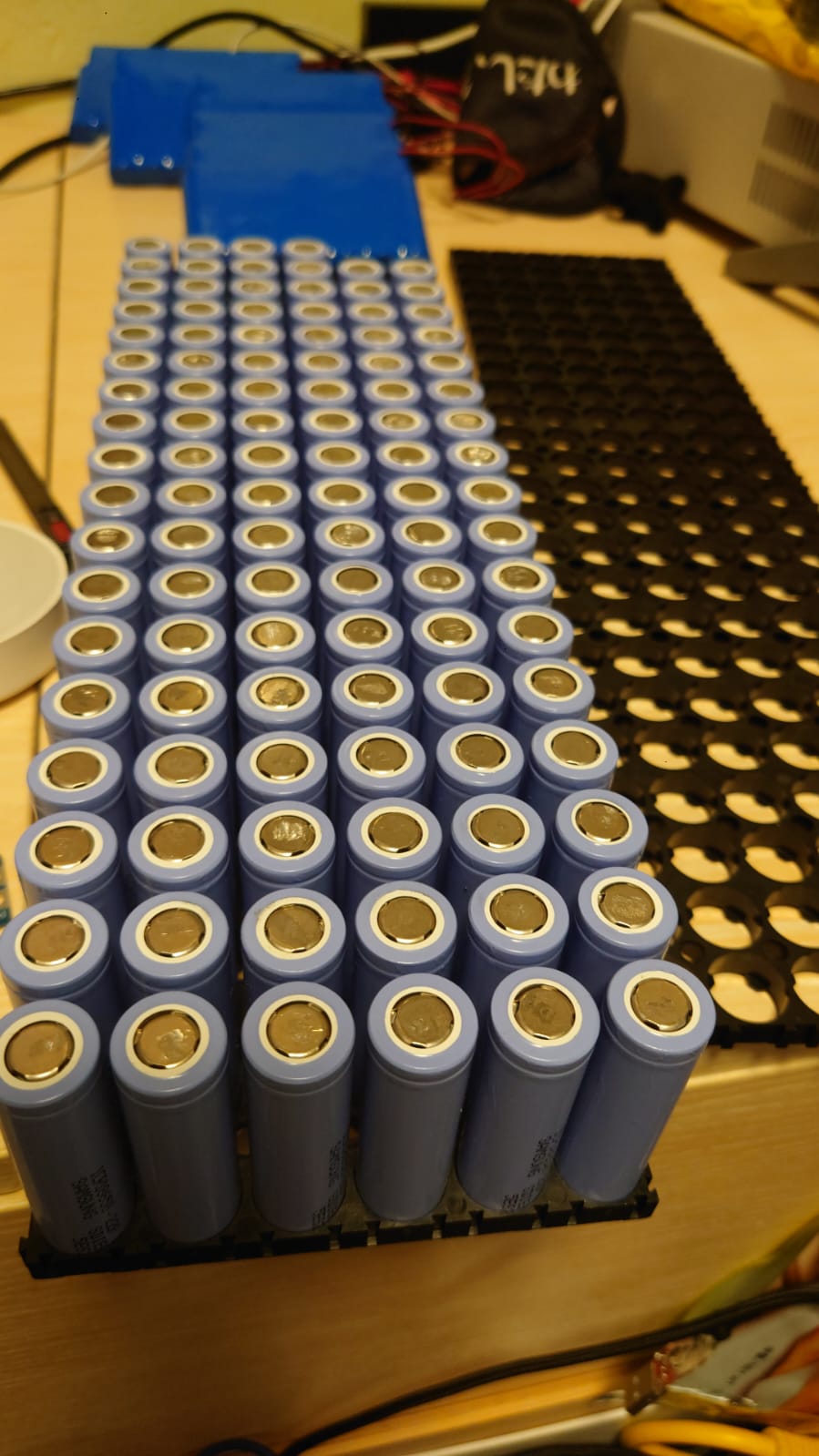

叉電用2.2R串聯做均流，再成組並上電源，平均0.375A <0.2C.

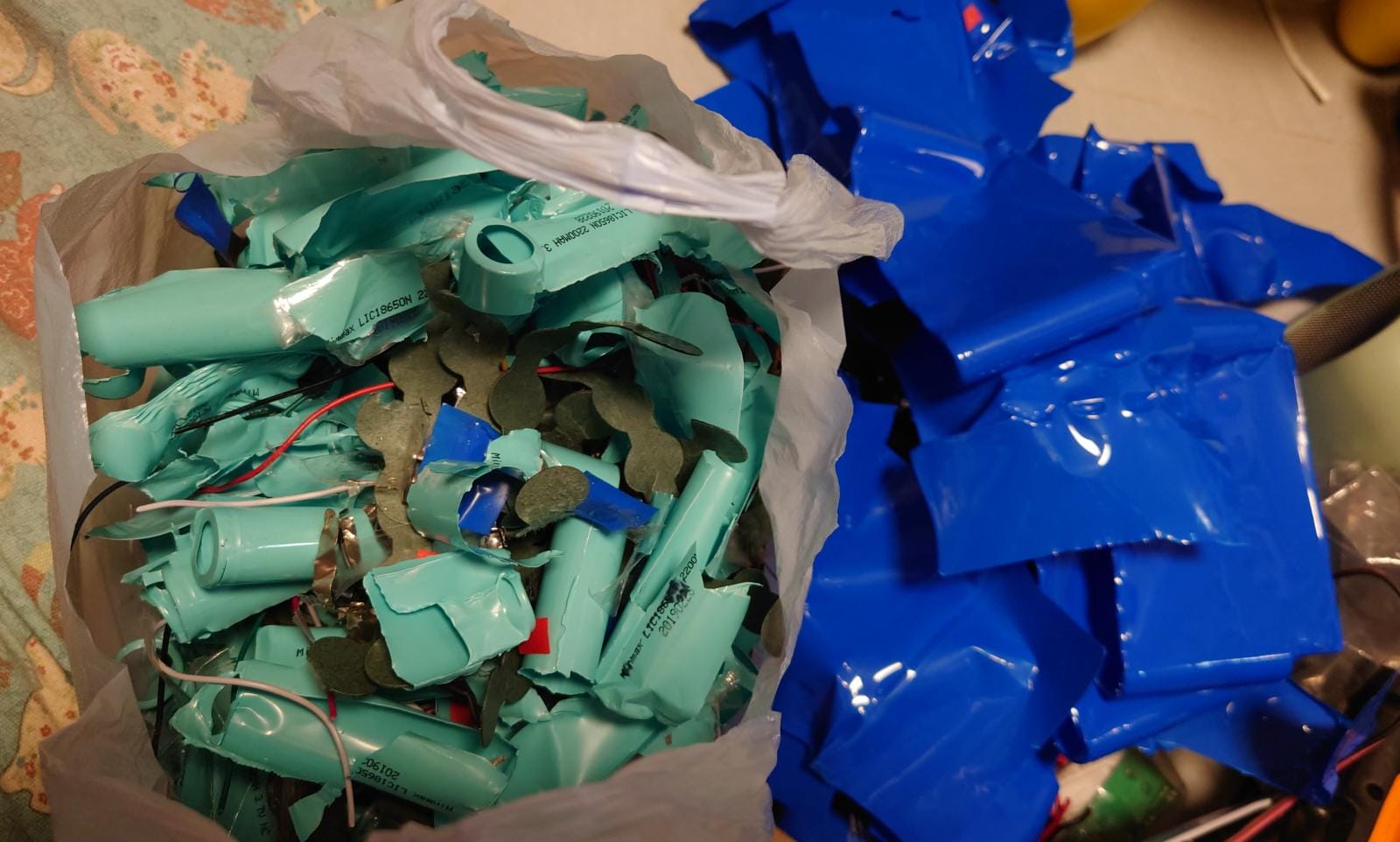

千辛萬苦的拆電，折鎳帶我用剪鉗，和兩個點銲點水平的方向拆會比較少殘留。

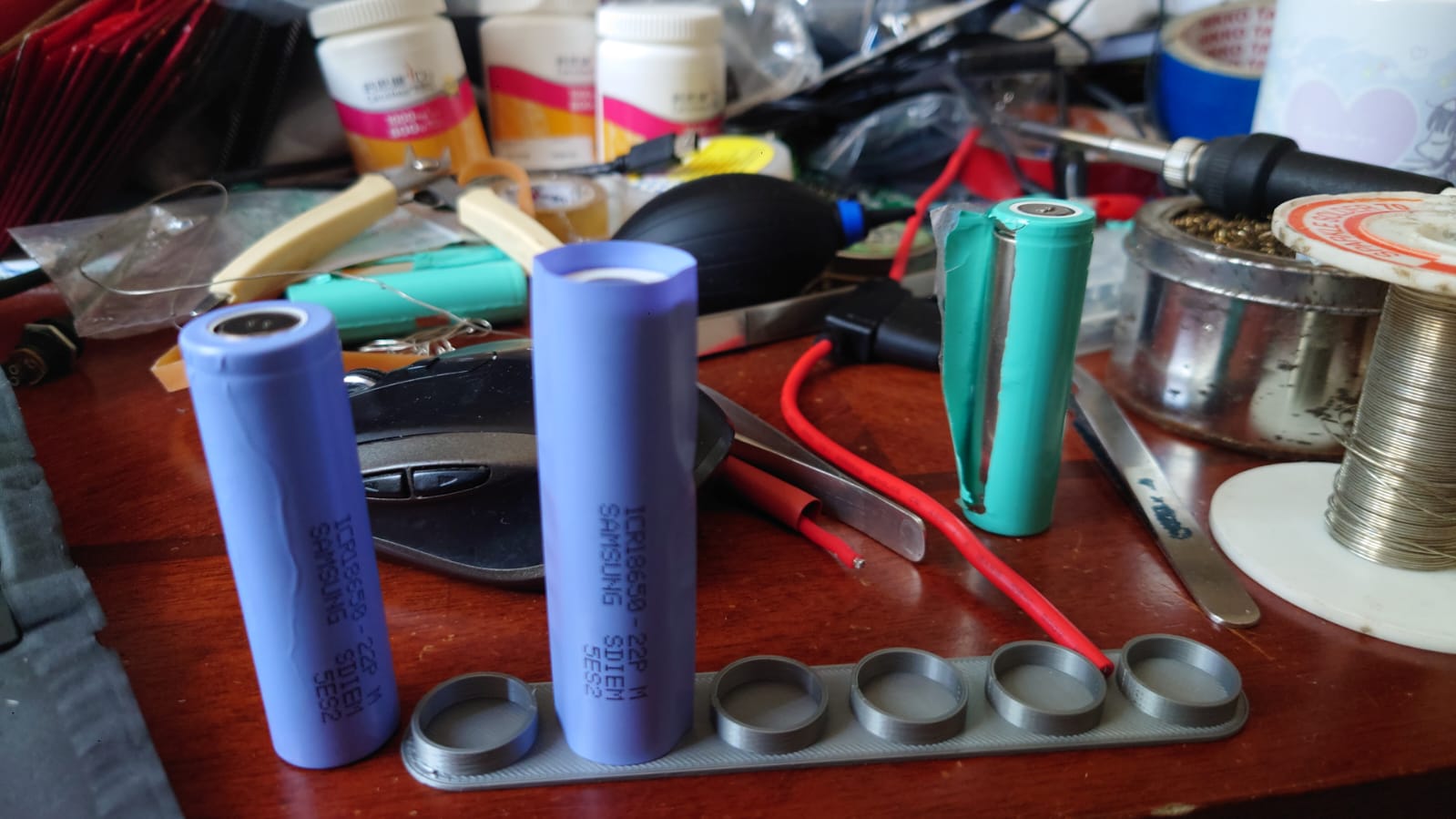

畫左個野方便套熱縮通，吹的時候先在頂度吹收在個口先就會比較靚

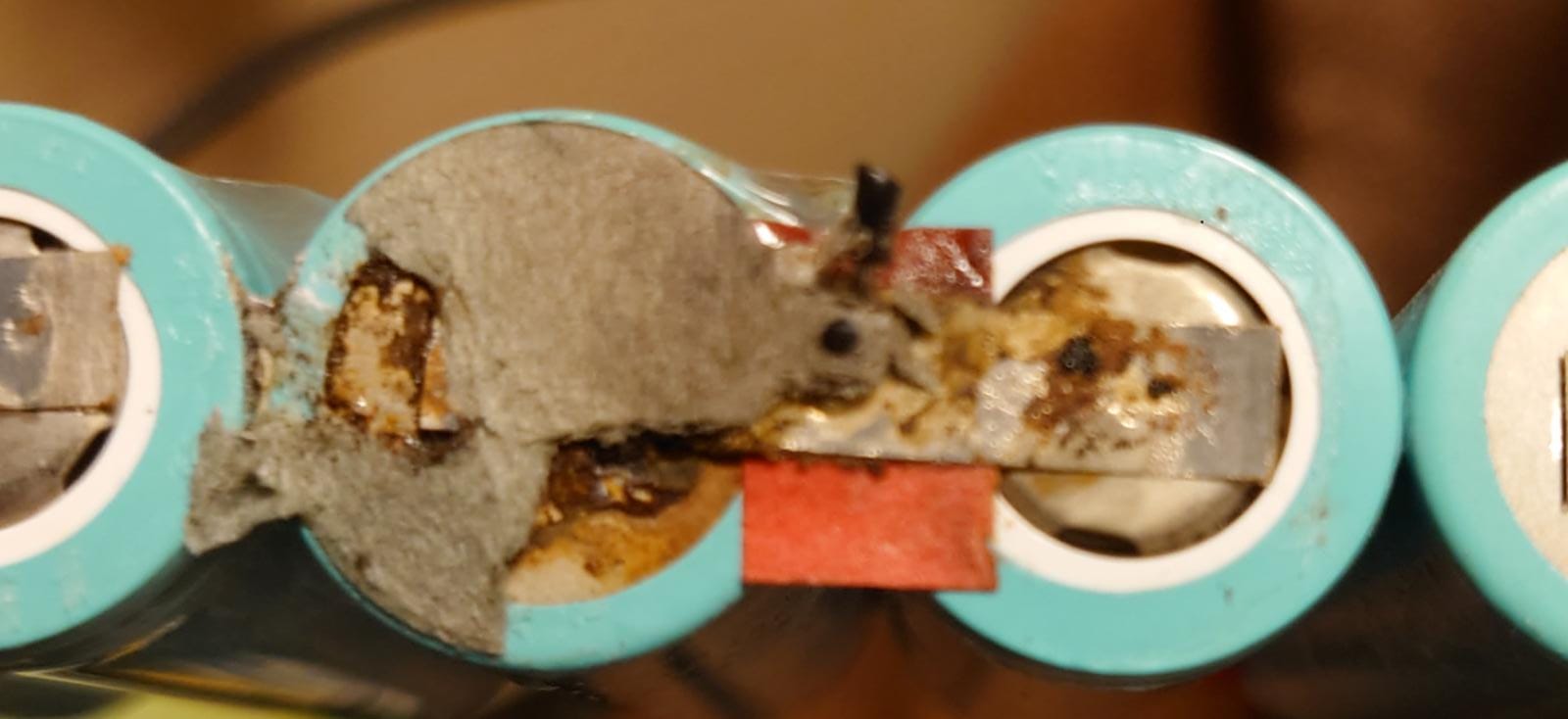

拆左150粒電發現SSR的爛電，應該有一粒漏液

然後用Dreamel 磨平焊點

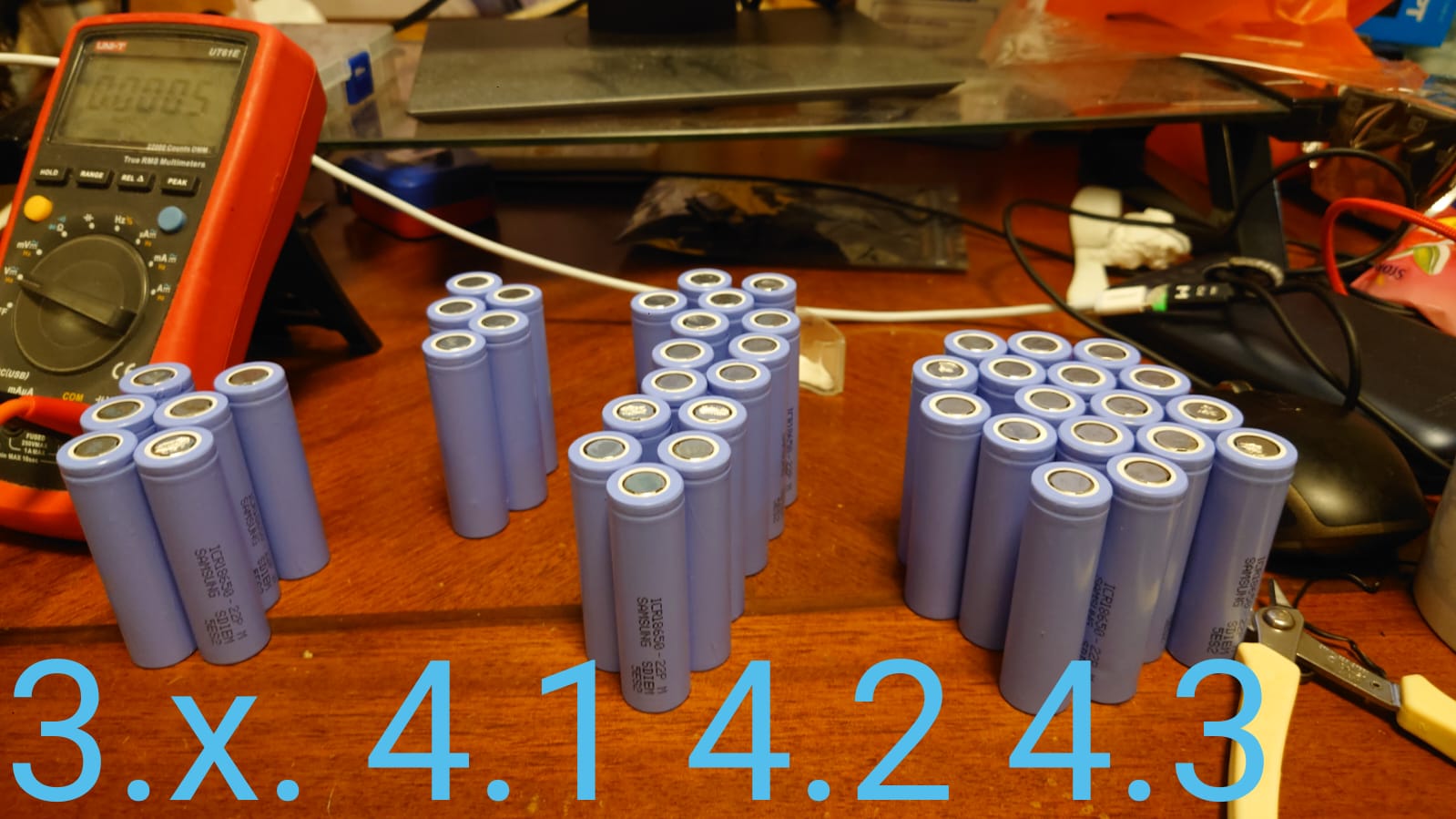

放置了約1星期，檢查電壓
4.40V4.14V以下(4.12~4.14V)的要做Charge discharge test覆檢。
3.7V那組可能係未叉好的一組電混入?


待續

圖片附件: Chaarging.jpeg (2022-3-19 00:54, 175 KB) / 下載次數 97
https://h1.hkepc.com/forum/attachment.php?aid=2311380&k=723db51486e13a493febd11869819ebe&t=1783150428&sid=8yWkhYuPW



圖片附件: Deasm.jpeg (2022-3-19 00:54, 157.3 KB) / 下載次數 99
https://h1.hkepc.com/forum/attachment.php?aid=2311381&k=7d9bf83850a44742277eaf9fe40a0b03&t=1783150428&sid=8yWkhYuPW



圖片附件: 18650 heat shrink.jpeg (2022-3-19 00:55, 137.98 KB) / 下載次數 107
https://h1.hkepc.com/forum/attachment.php?aid=2311382&k=d1c5c56e4758bb9ca3d955172db28c13&t=1783150428&sid=8yWkhYuPW



圖片附件: Damage cell.jpeg (2022-3-19 00:55, 81.01 KB) / 下載次數 94
https://h1.hkepc.com/forum/attachment.php?aid=2311383&k=71770928865dc98bcb9cda63c6272385&t=1783150428&sid=8yWkhYuPW



圖片附件: 4v14-4v16.jpeg (2022-3-19 00:55, 156.08 KB) / 下載次數 108
https://h1.hkepc.com/forum/attachment.php?aid=2311384&k=97f3d31d7042b86efcbf95ef7d9fa956&t=1783150428&sid=8yWkhYuPW



圖片附件: 3v7-4V3.jpeg (2022-3-19 00:56, 167.96 KB) / 下載次數 81
https://h1.hkepc.com/forum/attachment.php?aid=2311385&k=aad2bea63ab81eee28b507b1dfa2e593&t=1783150428&sid=8yWkhYuPW

---

作者: Joe_Black    時間: 2022-3-19 01:27

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: KSC    時間: 2022-3-19 09:10


打錯，少左個1

4.11 , 4.12 , 4.13, 4.14

---

作者: KSC    時間: 2022-3-20 22:06


過程
https://www.youtube.com/watch?v=soMXG3jn448&ab_channel=kscccc
半成品，欠平均保護板和熱縮通外殼

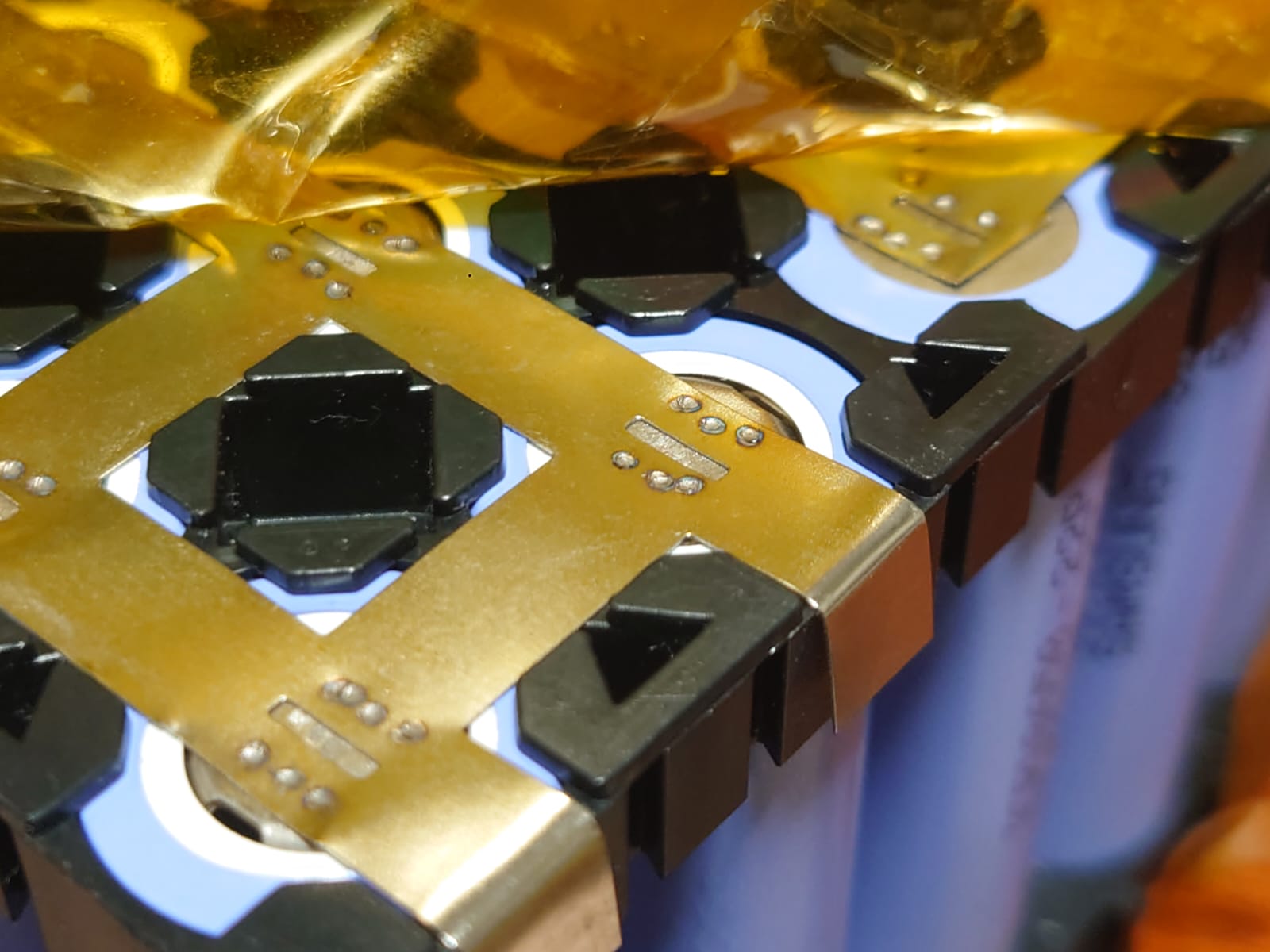

圖片附件: welding.jpeg (2022-3-20 22:04, 135.61 KB) / 下載次數 102
https://h1.hkepc.com/forum/attachment.php?aid=2311628&k=0fd54a32ab9a4d208c597e32b2fa9a03&t=1783150428&sid=8yWkhYuPW

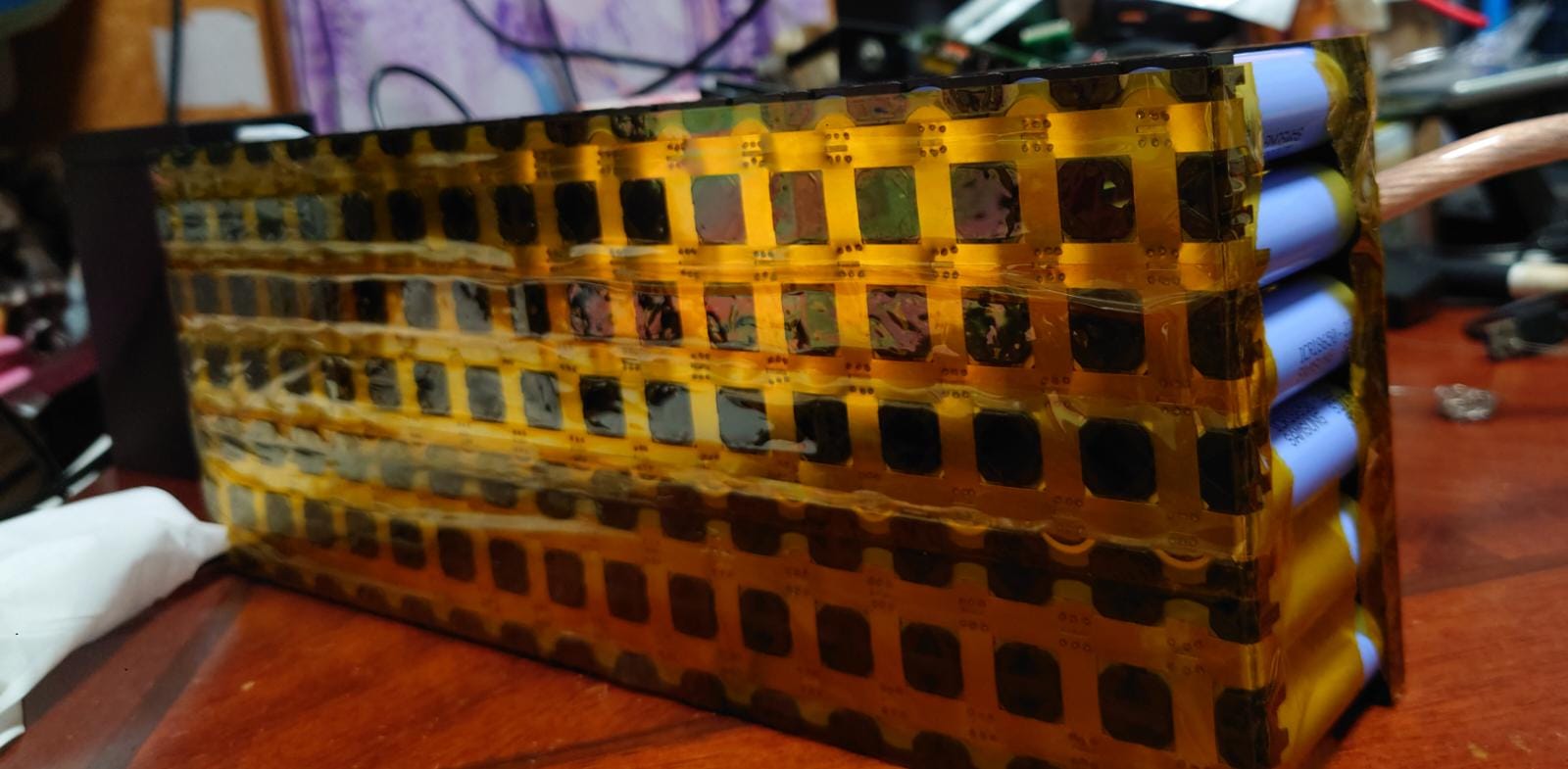

圖片附件: 3s32p 6x16.jpeg (2022-3-20 22:04, 124.76 KB) / 下載次數 113
https://h1.hkepc.com/forum/attachment.php?aid=2311629&k=8b5051971e7066806a53a7a459aff0b0&t=1783150428&sid=8yWkhYuPW

---

作者: m92fshing    時間: 2022-3-21 00:03

12V 32*2200mAH既巨大電池會用幾大電流既保護版?

---

作者: KSC    時間: 2022-3-21 09:07

回覆 25# m92fshing
睇你自己需要，理論上呢隻電係0.2C放電（440mA），即係14A左右係完全無壓力。

---

作者: kwliu    時間: 2022-3-21 13:14



咁保守！非動力電池閒閒地1-2C放電.

---

作者: m92fshing    時間: 2022-3-21 13:30


咁細？我覺得放1C都唔係問題，大啲可以用黎駁Inverter

via HKEPC Reader for Android

---

作者: KSC    時間: 2022-3-21 14:25

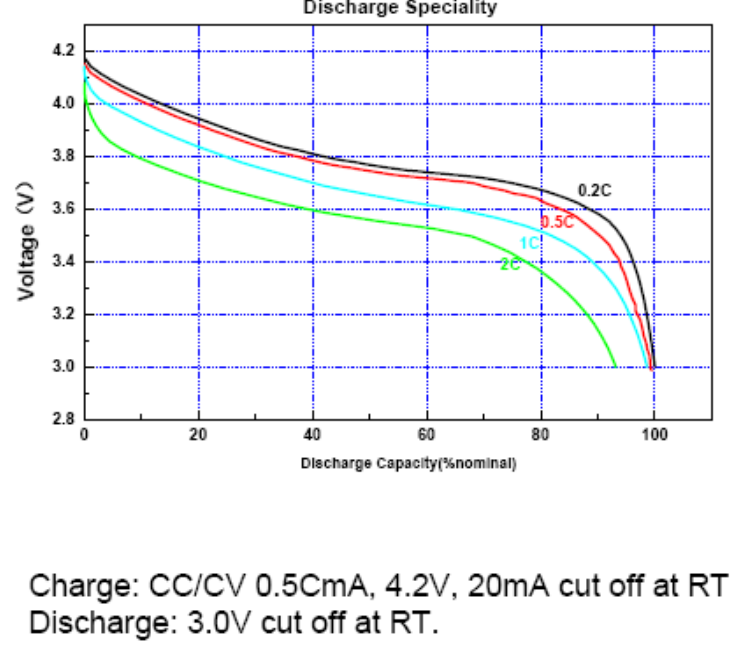

通常nominal cap係用0.2C測出來。放電可以去到1C，但容量會打折


圖片附件: discharge.png (2022-3-21 14:25, 133.95 KB) / 下載次數 115
https://h1.hkepc.com/forum/attachment.php?aid=2311754&k=984fc3b53a88b44e20b891ed46817c1a&t=1783150428&sid=8yWkhYuPW

---

作者: 炎冬    時間: 2022-3-21 14:40




    咁大pack請問有什麼用? 放去電動車用?

---

作者: KSC    時間: 2022-3-24 22:15


可以，但一般電動車用48V

我係用在太陽能

---

作者: KSC    時間: 2022-4-11 14:34

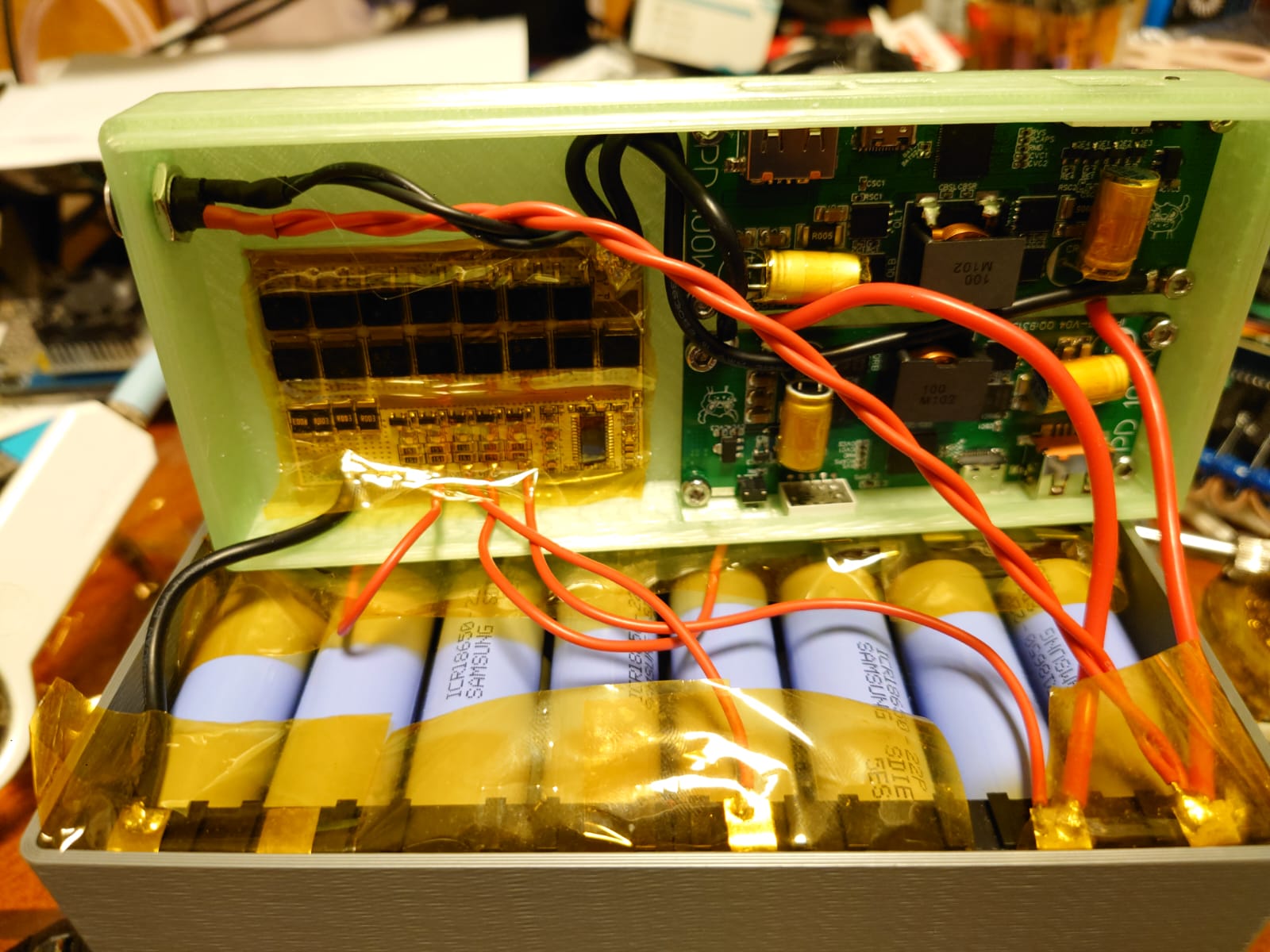

100w PD尿袋 PCB x2
DC jack x1
4s保護板 x1
4s 12p 18650


圖片附件: WhatsApp Image 2022-04-10 at 11.01.03 PM.jpeg (2022-4-11 14:33, 227.25 KB) / 下載次數 151
https://h1.hkepc.com/forum/attachment.php?aid=2314976&k=ccc3c338036fd0f9fd9d9a6467777564&t=1783150428&sid=8yWkhYuPW

---

作者: POE100    時間: 2022-5-12 03:01




    ching塊充電板係邊到買?

---

作者: Joe_Black    時間: 2022-5-12 10:40

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: POE100    時間: 2022-5-12 19:40




    get it
thanks brother

---

作者: KSC    時間: 2022-5-13 09:34

回覆 33# POE100
https://www.hkepc.com/forum/view ... &extra=page%3D1
open source
