作者: kwliu 時間: 2020-8-30 20:12 標題: Maglite電筒改LED
本帖最後由 kwliu 於 2020-8-30 20:13 編輯
家有兩支Maglite 6C, 外觀手感兼防衛一流, 不過光度連電話都不如, 所以想改LED好耐.
網上有現成LED retrofit, 不過一係貴, 一係勁光不過兼天價.
後來發覺MR16 LED射燈size適合攞嚟改, 啱哂我呢啲Cheap精
以前check過3W/4W(一粒LED 1W)係降壓(4W係兩串兩拼), 5W係升壓.
咁6 cell電(min 6V, max 9v)用5W就最慳功夫.
代續......
圖片附件: LED1.jpg (2020-8-30 20:00, 42.6 KB) / 下載次數 169https://h1.hkepc.com/forum/attachment.php?aid=2214818&k=c5a1dc033a7b16f5e099b27cbc0dd846&t=1781856381&sid=tboPKTPjA
圖片附件: LED2.jpg (2020-8-30 20:00, 81 KB) / 下載次數 168https://h1.hkepc.com/forum/attachment.php?aid=2214819&k=6ac2de800fced1a76483b82054689ec7&t=1781856381&sid=tboPKTPjA
作者: pockchop 時間: 2020-8-30 20:27
期待⋯
我都有支Maglite 6C擺左喺度諗緊點處理⋯
而家治安都算唔錯，唯有暫時當啞鈴用來健身
作者: kwliu 時間: 2020-8-30 20:49
期待⋯
我都有支Maglite 6C擺左喺度諗緊點處理⋯
而家治安都算唔錯，唯有暫時當啞鈴用來健身 ...
pockchop 發表於 2020-8-30 20:27
其實已經差不多完成, 未準備所有圖同notes, 比個光度有問題嘅preview你望下.
圖片附件: 20200830_170648_HDR_RS.jpg (2020-8-30 20:46, 131.22 KB) / 下載次數 148https://h1.hkepc.com/forum/attachment.php?aid=2214828&k=6aedeae3ebab0d2c3ca2f17bb4582fb7&t=1781856381&sid=tboPKTPjA
作者: pockchop 時間: 2020-8-30 21:11
其實已經差不多完成, 未準備所有圖同notes, 比個光度有問題嘅preview你望下.
...
kwliu 發表於 2020-8-30 08:49 PM
正！d位好fit咁⋯又光，同原裝燈膽仔真係爭好遠！
師兄快d出教學
作者: ginastar 時間: 2020-8-30 21:19
幾十年前，行山用maglite，仲特別買krypton燈膽，又光又大食...
作者: newslalalala 時間: 2020-8-30 21:20
回覆 1# kwliu
我之前都係响Amazon 買粒專俾Maglite 嘅led，即刻重生。
作者: pockchop 時間: 2020-8-30 21:25
幾十年前，行山用maglite，仲特別買krypton燈膽，又光又大食...
ginastar 發表於 2020-8-30 09:19 PM
帶maglite行山，正！
可以擋樹技/驅趕野狗
作者: Joe_Black 時間: 2020-8-30 22:54
提示: 作者被禁止或刪除 內容自動屏蔽
作者: Joe_Black 時間: 2020-8-30 22:58
提示: 作者被禁止或刪除 內容自動屏蔽
作者: raymondchan338 時間: 2020-8-30 23:10
本帖最後由 raymondchan338 於 2020-8-30 23:19 編輯

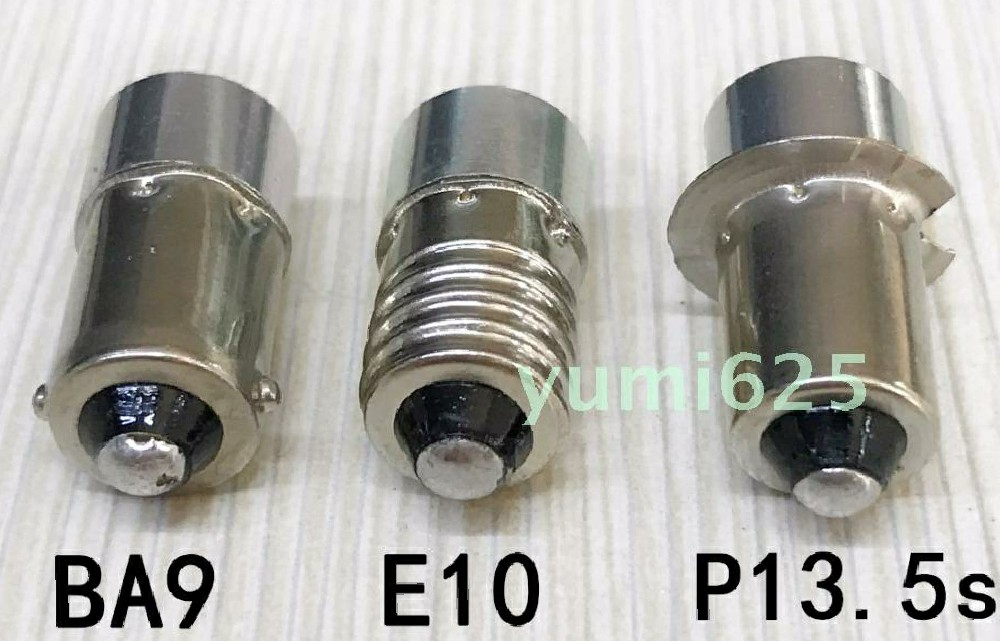

淘佬都有得賣，又係寫住3-18V。我都淘咗粒俾我枝2D Maglite。跟住淘咗2個2 X14550 to D Size adaptor 行鋰電。
via HKEPC Reader for Android
圖片附件: tb_image_share_1598800598477.jpg (2020-8-30 23:18, 123.77 KB) / 下載次數 150https://h1.hkepc.com/forum/attachment.php?aid=2214841&k=399a51f43324b5eb5a42deb88b29ca74&t=1781856381&sid=tboPKTPjA
作者: raymondchan338 時間: 2020-8-30 23:25
本帖最後由 raymondchan338 於 2020-8-30 23:37 編輯
我支 maglite 係 4C，4x1.5V=6V，電池總高度係 50mm x 4 = 200mm
改了用 18650 無保護板，無平衡板，3粒總 ...
Joe_Black 發表於 2020-8-30 22:54
我2年前淘果陣有2間有呢粒。
我都係幫趁呢間。不過佢發錯貨，俾咗纙絲脚我。搞到我要再訂。
另一間
via HKEPC Reader for Android
圖片附件: tb_image_share_1598801447284.jpg (2020-8-30 23:35, 127.81 KB) / 下載次數 104https://h1.hkepc.com/forum/attachment.php?aid=2214842&k=b39341258032ff4b58cf338b02ba0c2c&t=1781856381&sid=tboPKTPjA
作者: pockchop 時間: 2020-8-30 23:32
我支 maglite 係 4C，4x1.5V=6V，電池總高度係 50mm x 4 = 200mm
改了用 18650 無保護板，無平衡板，3粒總 ...
Joe_Black 發表於 2020-8-30 10:54 PM
師兄，我想用你個改法，簡單d...
我支原來是5C, 改唔改到用4粒18650，但係多左10mm, 即250mm vs 260mm⋯⋯
作者: pockchop 時間: 2020-8-30 23:34
我2年前淘果陣有2間有呢粒。
我都係幫趁呢間。不過佢發錯貨，俾在纙絲脚我。搞到我要再訂。
via HKEPC ...
raymondchan338 發表於 2020-8-30 11:25 PM
但係呢個賣家現在無得比人揀纙絲脚定平滑腳
作者: Joe_Black 時間: 2020-8-31 02:59
提示: 作者被禁止或刪除 內容自動屏蔽
作者: Joe_Black 時間: 2020-8-31 03:07
提示: 作者被禁止或刪除 內容自動屏蔽
作者: Joe_Black 時間: 2020-8-31 03:17
提示: 作者被禁止或刪除 內容自動屏蔽
作者: raymondchan338 時間: 2020-8-31 09:22
好古惑架！17年6月，貨架未分3種，只有3V／3－18V
我同佢喺旺旺傾好要恆流 9－12.6V 用，下單。點知佢發3 ...
Joe_Black 發表於 2020-8-31 03:07
店名:鑫久源節能灯世界
via HKEPC Reader for Android
作者: raymondchan338 時間: 2020-8-31 09:26
好古惑架！17年6月，貨架未分3種，只有3V／3－18V
我同佢喺旺旺傾好要恆流 9－12.6V 用，下單。點知佢發3 ...
Joe_Black 發表於 2020-8-31 03:07
我買果陣，佢係用"顔色"做分類。我已經揀咗P13.5S，佢都發錯咗鑼絲頭俾我。費事退，再訂過。
via HKEPC Reader for Android
作者: Joe_Black 時間: 2020-8-31 10:19
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kwliu 時間: 2020-8-31 11:12
平￥3，￥15 ！
Joe_Black 發表於 2020-8-31 10:19

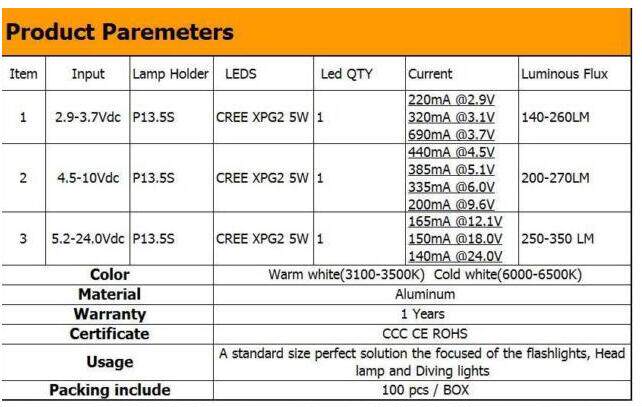

佢個表怪怪地, 話就5W, 但係計個耗電量唔啱數, 唔通係虛標?
mA V W
220 2.9 0.638
320 3.1 0.992
690 3.7 2.553
440 4.5 1.98
385 5.1 1.9635
335 6 2.01
200 9.6 1.92
165 12.1 1.9965
150 18 2.7
140 24 3.36
作者: funfunhk 時間: 2020-8-31 11:45

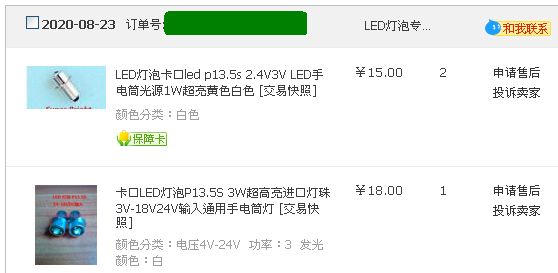

我最近都買咗.而家諗緊用乜充電池.
我有2d 5d Maglite,3d永備.

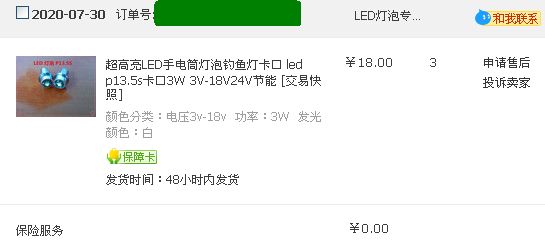

圖片附件: Clipboard01.jpg (2020-8-31 11:44, 23.89 KB) / 下載次數 89https://h1.hkepc.com/forum/attachment.php?aid=2214890&k=c8e07a85b6b32dd20c4135a1be30134a&t=1781856381&sid=tboPKTPjA
圖片附件: Clipboard02.jpg (2020-8-31 11:44, 17.58 KB) / 下載次數 87https://h1.hkepc.com/forum/attachment.php?aid=2214891&k=51b94083e12ac6c8461c0f61a156e9b7&t=1781856381&sid=tboPKTPjA
作者: funfunhk 時間: 2020-8-31 12:03
諗緊 3d 5d 用32650 26700 螺丝头電池.
2d 麻煩D；可能要剪彈弓...
https://item.taobao.com/item.htm?id=576239937935
https://item.taobao.com/item.htm?id=620491011631
https://item.taobao.com/item.htm?id=605475416163
作者: Joe_Black 時間: 2020-8-31 15:58
提示: 作者被禁止或刪除 內容自動屏蔽
作者: pockchop 時間: 2020-8-31 16:27
C size 電筒係絕對入唔落 26650，差幾mm
放不入 4x650mm 高，不如考慮下 4x500mm 高，例如 18500
建議 ...
Joe_Black 發表於 2020-8-31 02:59 AM
謝謝解釋，有咁多大師喺度，我放膽攪吓先！
作者: kwliu 時間: 2020-8-31 20:58
本帖最後由 kwliu 於 2020-8-31 21:02 編輯
續...

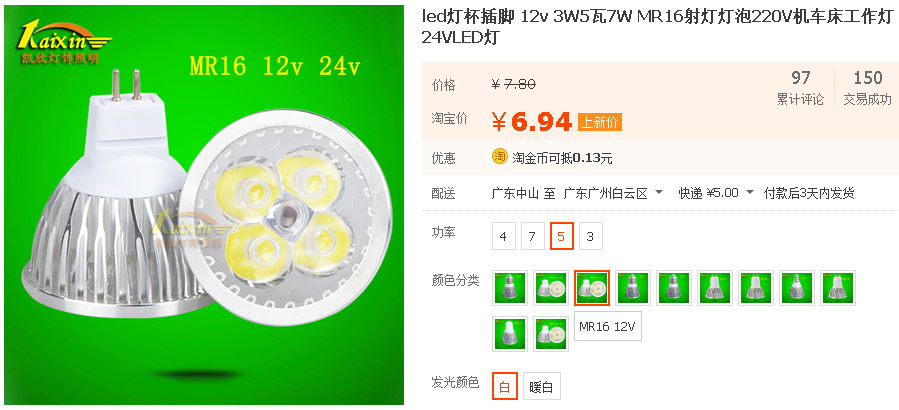

既然理論最慳水慳力係用5W射燈, 就淘咗4個玩住先
點知貪平出事, 既唔係用鋁散熱片, 又唔係用5粒1W LED

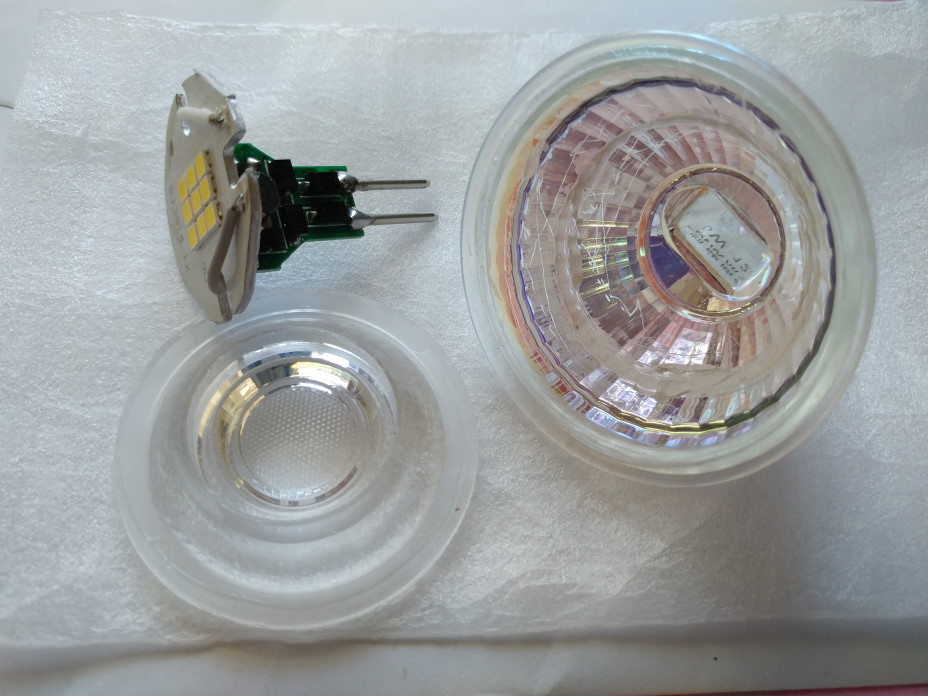

收到嘅係玻璃杯兼LED係細貼片三併三串, 用CL8607做降壓驅動,
實測要保持光度輸入最少要有~10.5V, 洗濕個頭唯有再淘MT3608升壓板
圖片附件: taobao.jpg (2020-8-31 20:39, 62.98 KB) / 下載次數 88https://h1.hkepc.com/forum/attachment.php?aid=2214990&k=fe246336f9102e2c868859cff32a3cac&t=1781856381&sid=tboPKTPjA
圖片附件: 20200816_170216_RS.jpg (2020-8-31 20:44, 149.25 KB) / 下載次數 87https://h1.hkepc.com/forum/attachment.php?aid=2214997&k=73b1e43cd47eeb32de41ccb029861b8a&t=1781856381&sid=tboPKTPjA
作者: Joe_Black 時間: 2020-8-31 23:00
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kwliu 時間: 2020-9-1 20:47
再續.....
塊升壓板set好10.5V後用單鋰電試過無問題後開始裝機.

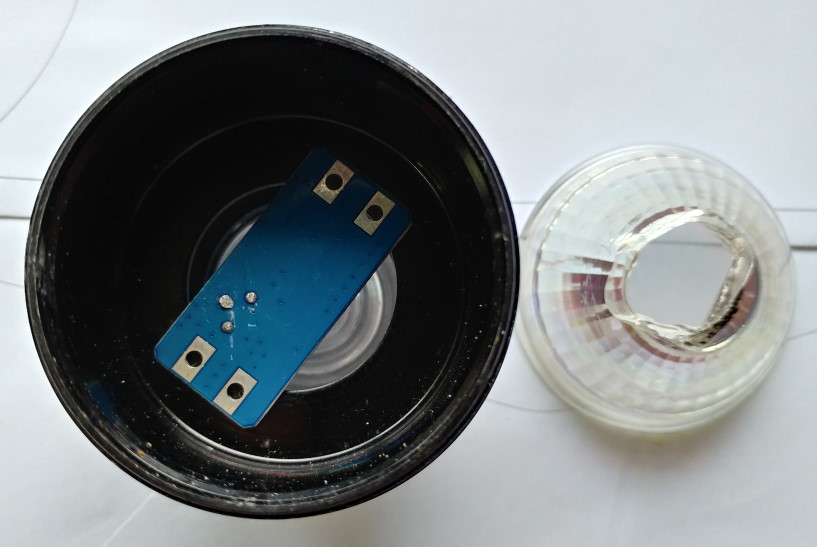

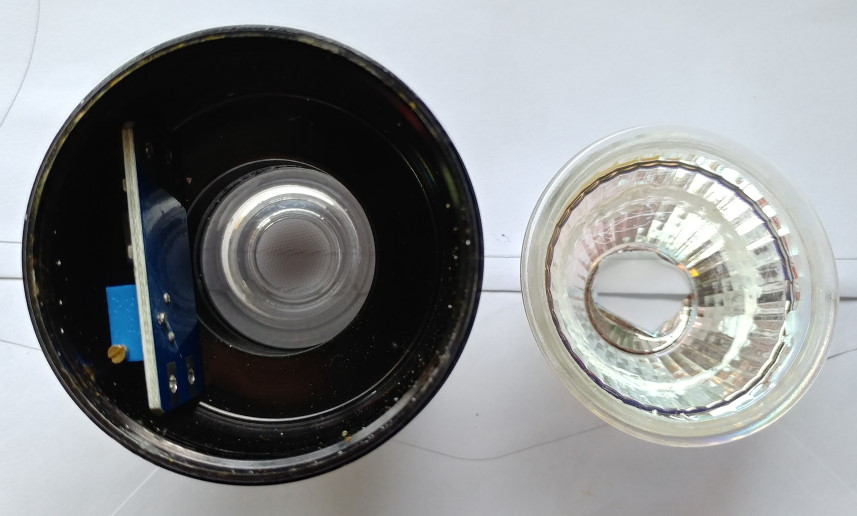

咁擺方便啲不過會頂住燈杯
逼住要放係呢個位, 不過唔夠深放燈杯, 要改做一下

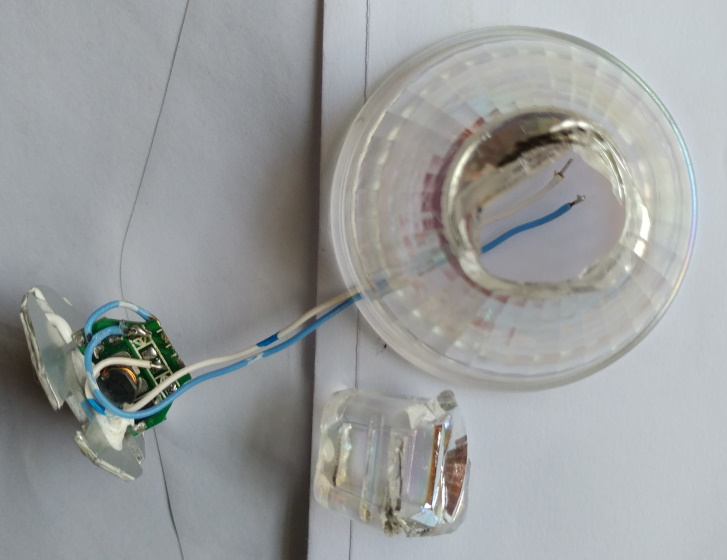

估唔到個玻璃杯咁硬, 用手鋸無進展, 用細磨機好似磨鐵咁硬, 火花都出埋,
磨磨下thermal shock爛埋, 所以個切口唔齊, 不過算.
塊PCB拆走整流橋兼鋸短, 有條trace要補, 咁先偷夠位比升壓板

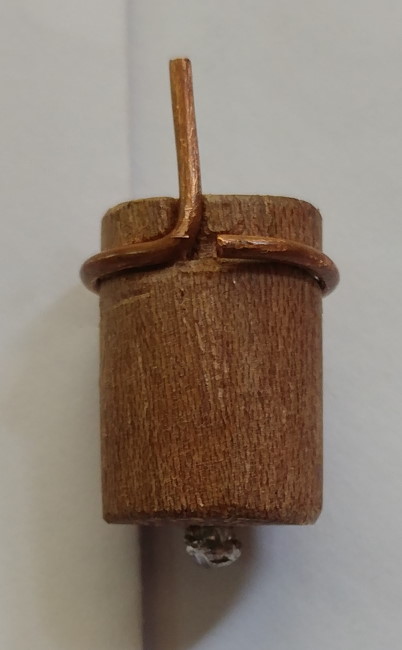

最後鋸舊木磨fit位加粗銅線做adapter, 其實扑爛一個燈膽去駁都得, 不過我唔捨得~
圖片附件: 20200822_154225_HDR_RS.jpg (2020-9-1 20:28, 91.59 KB) / 下載次數 105https://h1.hkepc.com/forum/attachment.php?aid=2215183&k=d1f29d2ec48911c31f0d92fc28a05785&t=1781856381&sid=tboPKTPjA
圖片附件: 20200822_154626_HDR_RS.jpg (2020-9-1 20:28, 79.62 KB) / 下載次數 102https://h1.hkepc.com/forum/attachment.php?aid=2215184&k=8ddc926230f9a06febd486ee8f9fca8d&t=1781856381&sid=tboPKTPjA
圖片附件: 20200822_154026_RS.jpg (2020-9-1 20:28, 101.09 KB) / 下載次數 77https://h1.hkepc.com/forum/attachment.php?aid=2215185&k=199bbaa784d5806afb86162a328fc1da&t=1781856381&sid=tboPKTPjA
圖片附件: 20200829_145933_RS.jpg (2020-9-1 20:28, 46.53 KB) / 下載次數 95https://h1.hkepc.com/forum/attachment.php?aid=2215186&k=78674a5eaa4c6c7107d896b45ea85397&t=1781856381&sid=tboPKTPjA
作者: Joe_Black 時間: 2020-9-1 21:09
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kwliu 時間: 2020-9-2 20:07
再續.....
效果圖
月黑風高無燈

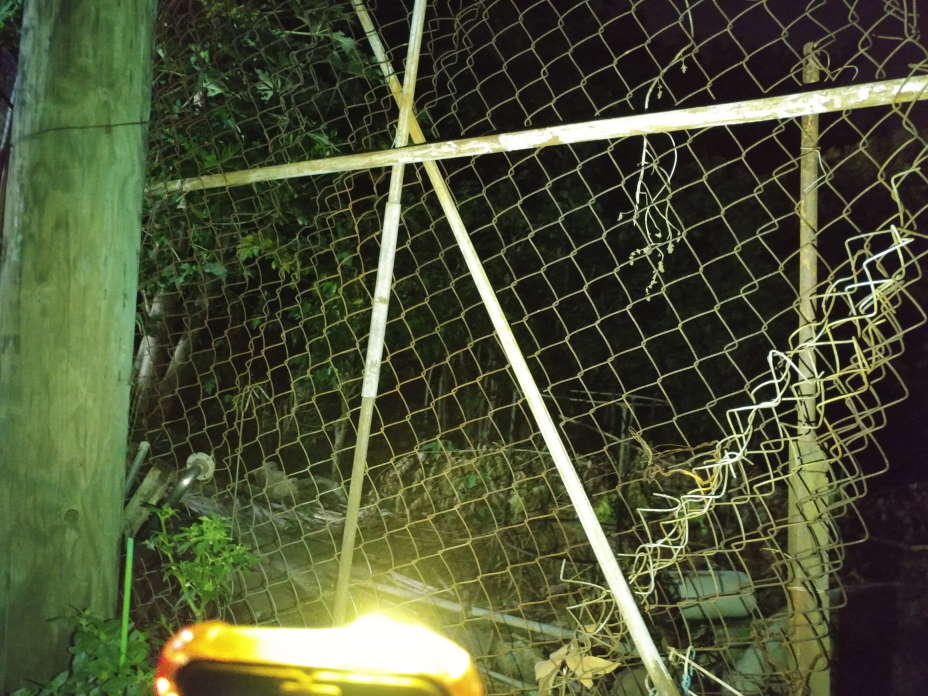

原裝Maglite加強版黃膽
舒楊SYDZ182 1W LED x2
細iPhone 7

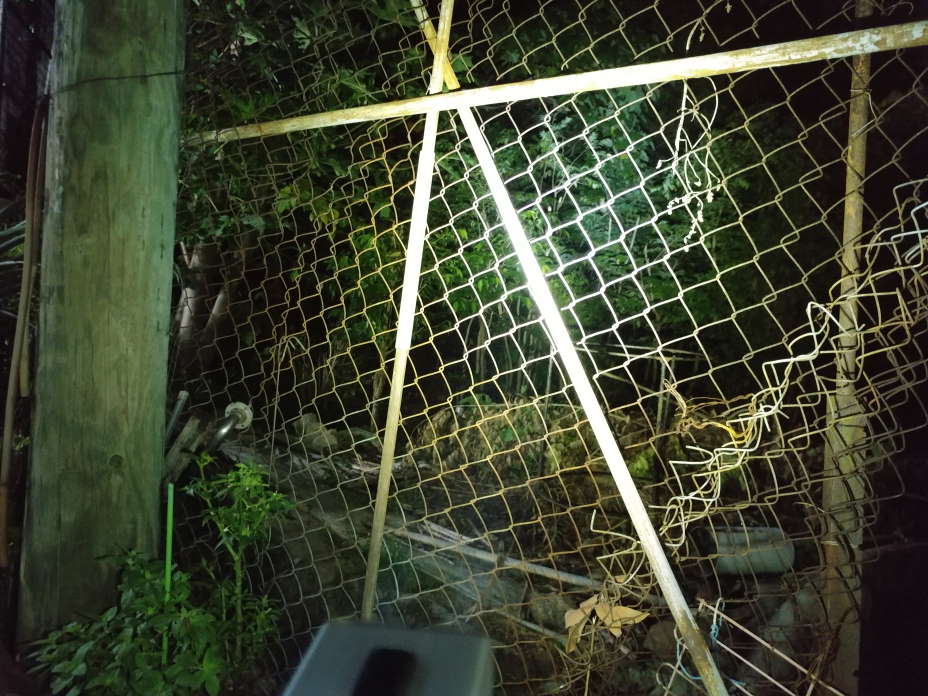

改裝Maglite 5W射燈
影正少少就爆光

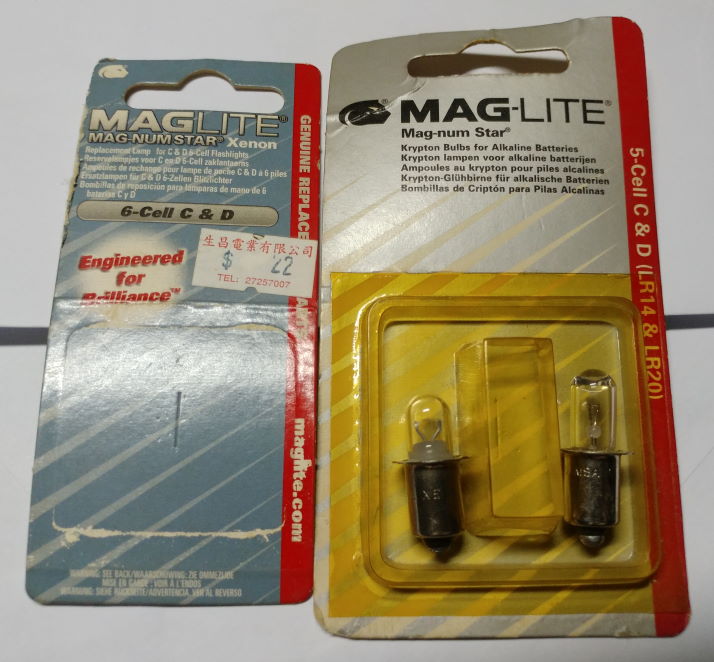

原來以前我咁捨得買佢啲所為"勁"燈膽, 夠我整兩套改裝材料費~
圖片附件: 20200902_193313_Org.jpg (2020-9-2 19:57, 90.14 KB) / 下載次數 102https://h1.hkepc.com/forum/attachment.php?aid=2215403&k=a00f3e959a5c30a8b012d78f7a6718df&t=1781856381&sid=tboPKTPjA
圖片附件: 20200902_193325_ML1.jpg (2020-9-2 19:57, 127.39 KB) / 下載次數 108https://h1.hkepc.com/forum/attachment.php?aid=2215404&k=2a973cd6eb80fd876ac9c6dedd677856&t=1781856381&sid=tboPKTPjA
圖片附件: 20200902_193636_SYDZ182.jpg (2020-9-2 19:57, 124.77 KB) / 下載次數 115https://h1.hkepc.com/forum/attachment.php?aid=2215405&k=2b67f90e01ac7fe0788d7756d2ddb877&t=1781856381&sid=tboPKTPjA
圖片附件: 20200902_193659_IP.jpg (2020-9-2 19:57, 118.88 KB) / 下載次數 97https://h1.hkepc.com/forum/attachment.php?aid=2215406&k=b443171f5881e48d3517529421510a5f&t=1781856381&sid=tboPKTPjA
圖片附件: 20200902_193958_ML2.jpg (2020-9-2 19:57, 142.4 KB) / 下載次數 116https://h1.hkepc.com/forum/attachment.php?aid=2215407&k=744b0a077a39f45a250c037cddce2bf4&t=1781856381&sid=tboPKTPjA
圖片附件: 20200902_194017_ML3.jpg (2020-9-2 19:57, 82.26 KB) / 下載次數 101https://h1.hkepc.com/forum/attachment.php?aid=2215408&k=22dd0016f9c76c99ae7f5c42306b0ad5&t=1781856381&sid=tboPKTPjA
圖片附件: 20200902_194402_RS.jpg (2020-9-2 19:58, 86.93 KB) / 下載次數 96https://h1.hkepc.com/forum/attachment.php?aid=2215409&k=f4fe96af5f8c3013f30cab55f5f8a52c&t=1781856381&sid=tboPKTPjA
作者: 炎冬 時間: 2020-9-3 11:26
我都有支Maglite 4C, 去邊可以買LED燈膽
作者: 亞星 時間: 2020-9-3 12:08

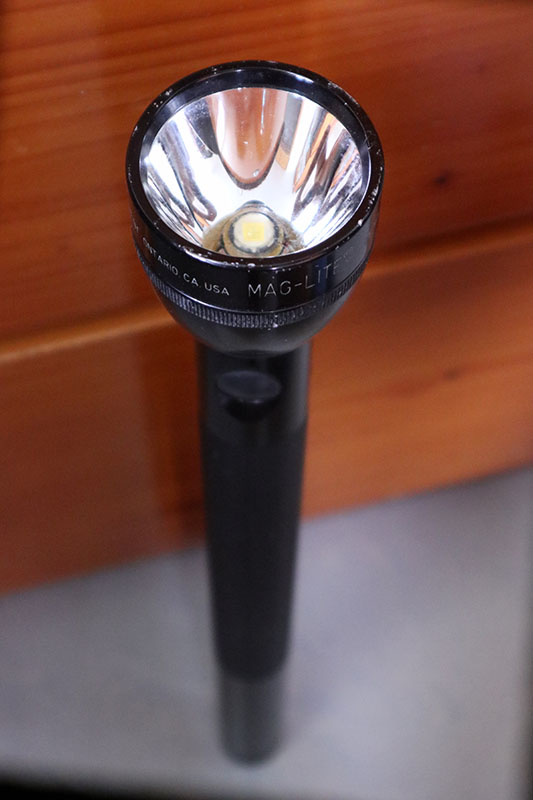

十年前都改過支用 P7 LED

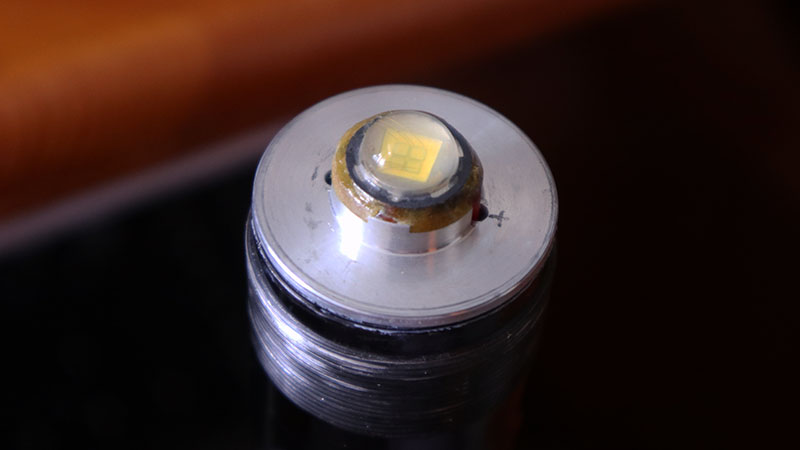

圖片附件: [P7 LED] IMG_9337.JPG (2020-9-3 11:54, 53.52 KB) / 下載次數 72https://h1.hkepc.com/forum/attachment.php?aid=2215525&k=bddf9930923b3531dd0185aac295d98d&t=1781856381&sid=tboPKTPjA

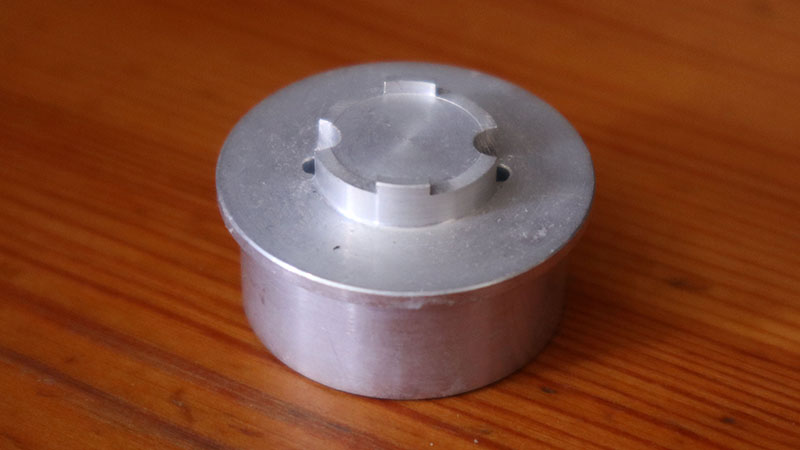

圖片附件: [散熱] IMG_9339.JPG (2020-9-3 11:54, 60.35 KB) / 下載次數 67https://h1.hkepc.com/forum/attachment.php?aid=2215526&k=ac10fa313cc2c357aac2a53b98a25f75&t=1781856381&sid=tboPKTPjA

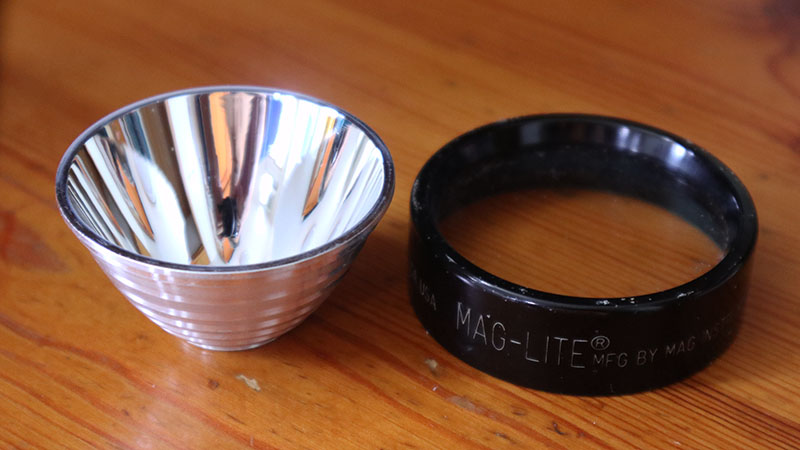

圖片附件: [金屬光杯] IMG_9341.JPG (2020-9-3 12:06, 88.34 KB) / 下載次數 78https://h1.hkepc.com/forum/attachment.php?aid=2215528&k=d269bdbb44e473f93e3e8432c8f386a5&t=1781856381&sid=tboPKTPjA
圖片附件: IMG_9343.JPG (2020-9-3 12:06, 72.01 KB) / 下載次數 76https://h1.hkepc.com/forum/attachment.php?aid=2215529&k=67e0f5601afe8e3cbb0421e44eff21a7&t=1781856381&sid=tboPKTPjA
作者: kwliu 時間: 2020-9-3 14:09
十年前都改過支用 P7 LED
亞星 發表於 2020-9-3 12:08
個散熱鋁座係知己車定網上訂?
輸出/耗電有幾多?
作者: kwliu 時間: 2020-9-3 14:10
我都有支Maglite 4C, 去邊可以買LED燈膽
炎冬 發表於 2020-9-3 11:26
你係邊區? 比套升壓板同射燈你.
作者: raymondchan338 時間: 2020-9-3 16:13
我都有支Maglite 4C, 去邊可以買LED燈膽
炎冬 發表於 2020-9-3 11:26
想直接換胆搞掂就去淘。8#同19#有link。
via HKEPC Reader for Android
作者: timrice 時間: 2020-9-4 13:30
平￥3，￥15 ！
Joe_Black 發表於 2020-8-31 10:19
本身係4C應該買邊款?
P13.5S 3V
P13.5S 4-12V
E10 3v
E10 4-12V
P13.5S6-24V
作者: Joe_Black 時間: 2020-9-4 13:45
提示: 作者被禁止或刪除 內容自動屏蔽
作者: timrice 時間: 2020-9-4 13:48
4C=4-6V
可以買P13.5S 4-12V
我支4C改用3串18650
3-18V 或 4-24V 也可以
Joe_Black 發表於 2020-9-4 13:45
如果用番4XAA電呢? 應該買邊款?
作者: Joe_Black 時間: 2020-9-4 14:07
提示: 作者被禁止或刪除 內容自動屏蔽
作者: timrice 時間: 2020-9-4 14:09
我咪寫咗4－6V 囉！
Joe_Black 發表於 2020-9-4 14:07
唔該
作者: mcse050116 時間: 2020-9-4 19:34
4C=4-6V
可以買P13.5S 4-12V
我支4C改用3串18650
3-18V 或 4-24V 也可以
Joe_Black 發表於 2020-9-4 13:45
減咗價!
via HKEPC Reader for Android
作者: 炎冬 時間: 2020-9-4 23:21
你係邊區? 比套升壓板同射燈你.
kwliu 發表於 2020-9-3 14:10
多謝你先, 不過要手工改....我懶, 都是上TB買粒膽算~~我仲有支Surefire 9P, 不過唔記得放了去邊....佢支燈膽仲難換LED
作者: 炎冬 時間: 2020-9-4 23:23
4C=4-6V
可以買P13.5S 4-12V
我支4C改用3串18650
3-18V 或 4-24V 也可以
Joe_Black 發表於 2020-9-4 13:45
改18650要買18650轉C電套嗎?但高度唔岩size
作者: Joe_Black 時間: 2020-9-5 00:29
提示: 作者被禁止或刪除 內容自動屏蔽
作者: chimp 時間: 2020-9-5 00:38
提示: 作者被禁止或刪除 內容自動屏蔽
作者: Joe_Black 時間: 2020-9-5 00:45
提示: 作者被禁止或刪除 內容自動屏蔽
作者: Joe_Black 時間: 2020-9-5 00:46
提示: 作者被禁止或刪除 內容自動屏蔽
作者: Joe_Black 時間: 2020-9-5 00:46
提示: 作者被禁止或刪除 內容自動屏蔽
作者: madebyp90 時間: 2020-9-5 00:53
平改，好多得啖笑，一係細power(已經不計焦距)
一係Led太勁，散唔到熱
另外，18650 mah細，而家一係21700,一係26650(C size),36500(D size)
不過26650/36500都冇靚野
作者: Joe_Black 時間: 2020-9-5 01:02
提示: 作者被禁止或刪除 內容自動屏蔽
作者: madebyp90 時間: 2020-9-5 01:17
Maglite 擺多過用了，好過之前的黃色鎢絲燈泡已經算了。
平時係隨手拎掛係勾個支強光小手電筒用 ...
Joe_Black 發表於 2020-9-5 01:02
我支6p改完mc-e已經冇追
以前重有上CPF,見人改支maglite要$1000-2000
不如買支成品
可惜surefire唔再正野，而家玩電動工具燈算
作者: kwliu 時間: 2020-9-6 13:15
後記...
由於塊升壓板工作電壓係2V起跳, 即係用3 cell或以上都可以做成過放,
同埋電筒唔係經常用兼預屋企人操作, 所以只用最cheap碳性電池.
改完試機時發覺點解比廢單鋰電池仲暗？(Post #3)
原來啲黑貓電放咗十幾年走嘥電, 用原裝燈膽只有一點微弱黃光,
但係都推得著LED (No load 1.4V per cell, ~4.5V 6 cell under load, ~0.3A)
不過聽到升壓板尖叫
另外發覺LED射燈係有虛標, 唔知係個別情況定係一般都係咁
(如Joe_Black係Post #43所講). 射燈買時揀咗5W,
但係實測得~4W (Input ~0.331A @12.1V, 經driver ~8.6V到LED)
開得耐都幾熱下, LED基板可以辣手, 不過唔係長期用就無所為, 還掂咁cheap.
BEpsilon兄 前文 & Joe_Black兄, 如果有興趣改PM我, 材料有多送比你玩下.
作者: kwliu 時間: 2020-9-6 13:18
本帖最後由 kwliu 於 2020-9-13 16:59 編輯
重用樓層
~~~~~~~~
新電用咗無耐出現頻閃，初初以為係LED有問題，之後發覺係電池問題，用廢電話鋰電正常，但係用咗係日半城買Matsusho電就出事，無loading電壓~8.4V, 著燈後drop到去5.X V, 明顯內阻超大，唔知係啲電太cheap定係N年死貨，要去買過另一款電去試。
作者: kwliu 時間: 2020-9-6 20:25
本帖最後由 kwliu 於 2020-9-13 20:41 編輯
頻閃之後，發現係升壓板輸入加個470uF電容(本來想用2000uF, 不過塞唔入), 就解決咗問題，cheap電都唔閃夠光。
可能升壓板因尺寸問題只用咗MLCC電容，遇上大內阻電池就不停restart閃loop.
作者: Joe_Black 時間: 2020-9-8 14:19
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kwliu 時間: 2020-9-8 16:46
回覆 54# Joe_Black
有啲after market retrofit有得programmable
https://www.amazon.com/5000-Lume ... light/dp/B07PR5K73Y
不過我用最cheap方法, 5W輸出都夠一般用就唔搞咁多野, 要玩咁光就玩大spot light.
作者: kwliu 時間: 2020-9-13 20:52
回覆 54# Joe_Black
特然忽發奇想，原先個燈杯咪可以扭去調focus嘅，如果係燈膽座個位同燈杯之間用粒細磁石同三個磁簧管做個selection switch得唔得？完全係non-destructive & reverseable.
