作者: hon829    時間: 2013-3-2 14:07     標題: Dremel 8220 Charger 876 --- 120V to 220V 改牛煩惱中

本帖最後由 hon829 於 2018-10-6 23:36 編輯

來自聯合國:


幾大美國主義 隻牛只可用120v,連兩腳挿頭都有大細不合正常挿,即一定要改

個箱D校位是摺膠,耐用...
調速vr是開放式,唔知易唔易入塵

主要考慮是鑽細孔(0.3mm左右),初式3萬轉下鑽子都很穩定(只是有點嘈),手感/制動不錯

再來拆Charger(model 876) 看看,好開放一張保護/防拆機label都冇:



參考僅部份c兄經驗,了解/尋零件中...
http://www.hkepc.com/forum/viewt ... p;extra=&page=1
http://www.hkepc.com/forum/viewthread.php?tid=1777112

圖片附件: P1070518.JPG (2013-3-2 13:39, 146.22 KB) / 下載次數 240
https://h1.hkepc.com/forum/attachment.php?aid=1499896&k=a8861b174be03a1cecfa98e9397f063b&t=1781659570&sid=14FRwcpT1uv



圖片附件: P1070496.jpg (2013-3-2 13:39, 139.82 KB) / 下載次數 234
https://h1.hkepc.com/forum/attachment.php?aid=1499897&k=c43bd6a78ce1510d880dfc032f9f5da2&t=1781659570&sid=14FRwcpT1uv



圖片附件: P1070504.JPG (2013-3-2 13:39, 145.52 KB) / 下載次數 258
https://h1.hkepc.com/forum/attachment.php?aid=1499898&k=ea968e7691750e5c7d5abc974b2d65bd&t=1781659570&sid=14FRwcpT1uv



圖片附件: P1070513.JPG (2013-3-2 13:39, 144.38 KB) / 下載次數 247
https://h1.hkepc.com/forum/attachment.php?aid=1499899&k=93d66bf087cbc5076448806f54687317&t=1781659570&sid=14FRwcpT1uv

---

作者: kamcm    時間: 2013-3-2 14:16

我屋企有2部Bosch 差機都係110V , 唔知難唔難改呢?
睇到CHING 果POST, 我又有些想動手了...

---

作者: hon829    時間: 2013-3-2 14:21

我都是照跟

---

作者: lok418    時間: 2013-3-2 18:03

用220v 轉110v 唔洗煩喇

---

作者: logoff    時間: 2013-3-2 18:11



仲有一個 case, 不過唔知最後嘅結果.........
http://www.hkepc.com/forum/viewthread.php?tid=1895777

---

作者: hon829    時間: 2013-3-3 00:11




反而覺得要挿110v牛煩亦擔心忘記挿降壓牛/別人用易出事

---

作者: hon829    時間: 2013-3-4 23:44

貪方便,在華x買零件,但mos fet STF3NK80Z 沒有賣,尋尋覓見架上FET管有2SK3566近磅,找sale問規格佢又肯即時上網google 個pdf檔來看看,膽粗粗就結帳


未改牛前,先試正常110v充電,正常空載挿電池端有1.6v, 挿電池後,電壓會以電池當時之電壓開始充電,直至12.35v停,唔知這種是不是恆流充電

怕燒炮丈,都是預早mark底一D零件值.


換零件後,照用110v入, 一切正常; 膽粗下入220v,先度挿電池端仍有1.6v輸出, 那照試充電,半小時候...

一直覺得佢fet管附近都幾熱,終見D電阻/fuse都燒了,唯有得閑再攪

圖片附件: P1070532.jpg (2013-3-4 23:04, 145.73 KB) / 下載次數 202
https://h1.hkepc.com/forum/attachment.php?aid=1501013&k=3b7b982f03599b72307545b0c8ebac10&t=1781659570&sid=14FRwcpT1uv



圖片附件: P1070522.jpg (2013-3-4 23:04, 141.43 KB) / 下載次數 223
https://h1.hkepc.com/forum/attachment.php?aid=1501016&k=906964a3004bec899feaaa37a185bed9&t=1781659570&sid=14FRwcpT1uv



圖片附件: P1070533.JPG (2013-3-4 23:38, 146.02 KB) / 下載次數 251
https://h1.hkepc.com/forum/attachment.php?aid=1501060&k=8c6463bd3491cc97a7dff49fa4167c00&t=1781659570&sid=14FRwcpT1uv

---

作者: ckshum    時間: 2013-3-5 00:11

本帖最後由 ckshum 於 2013-3-5 00:24 編輯

回復 7# hon829

你一定係睇漏咗呢個post:

http://www.hkepc.com/forum/viewt ... 6721&highlight=

看來FET gate係用高壓去推，幸好你買的代用都有zener protection，粒電阻同zener救咗粒FET，如果唔係爆FET仲大獲

---

作者: hon829    時間: 2013-3-5 11:59

本帖最後由 hon829 於 2018-10-6 23:24 編輯

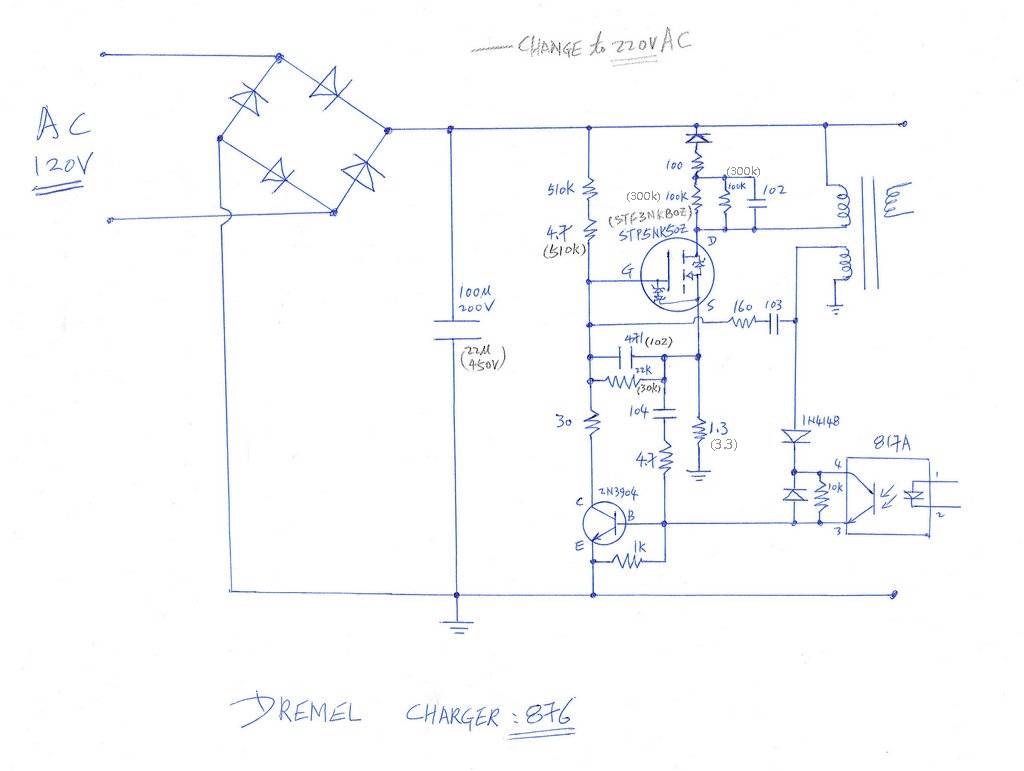

花了點時間跟下電路:(未必完全正確)


看似淨換3隻零件而改用220v未必可行,或許有c-hing所指的電阻亦要換,請有此220v charger而方便的,幫手對比下

圖片附件: Dremel 1.jpg (2018-10-6 23:24, 140.42 KB) / 下載次數 186
https://h1.hkepc.com/forum/attachment.php?aid=2085613&k=02958e67242f37e1602e29d51d8fceb7&t=1781659570&sid=14FRwcpT1uv

---

作者: ckshum    時間: 2013-3-5 14:51

回復 9# hon829

照你的電路圖看，將4.7R換成510k不能解決問題。因為當2N3904導通，流經610k-4.7R-30R的電流只是220*1.414/(610k+4.7+30)=0.5mA，不應燒毀30R。不過，開關一刻情況不同：當2N3904不通，gate voltage上升至zener breakdown voltage即約30V，當2N3904導通瞬間，30R兩端便會出現30V，雖然在110V時都有同樣情況，但我估計係改了220V後2N3904開關更頻密，30R便更經常承受30V的gate voltage，當熱力累積便會燒斷，這亦解釋到為何不是一插電就燒。結論是30R都要換更高阻值和更大火數，但阻值亦不能太大，否則影響switch off time，令MOSFET更長時間處於半導通狀態，增加MOSFET的耗電。

---

作者: hon829    時間: 2013-3-5 15:59




220V AC 變dc後有近 300v!但看其他c-hing 原裝220v之charger相,又不覺零件外貌大變,相信主要是數值上改變多!

---

作者: YES_MAN    時間: 2013-3-5 20:04

正路110V同220V隻高頻牛係唔同
圈數比唔同

---

作者: am1698    時間: 2013-3-6 09:17

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: hon829    時間: 2013-3-6 22:23




這款uk未有貨

---

作者: hon829    時間: 2013-3-6 22:32

本帖最後由 hon829 於 2013-3-7 00:42 編輯

現只想復原110v用,高壓端已換了多隻零件看似沒問題了,但loading部份兩隻電阻燶了色,不確定數值,看似兩隻都是5.1ohm 請有的c-hing指正是否


圖片附件: P1070529.jpg (2013-3-7 00:42, 145.33 KB) / 下載次數 141
https://h1.hkepc.com/forum/attachment.php?aid=1502003&k=e7388008ab2ac4cace3c3e07ef2b110c&t=1781659570&sid=14FRwcpT1uv

---

作者: c2600264    時間: 2013-3-7 02:18

本帖最後由 c2600264 於 2013-3-7 02:35 編輯

我都已經放棄左 ,我果部都係改完,用左20分鐘左右就燒左(有輸出4.Xv,但充唔到電) 希望師兄整好後可以幫我跟跟我果隻(有D已經整到要甩PAD=.=")
P.S.我有STF3NK80Z

---

作者: hon829    時間: 2013-3-7 08:56



件板焊盤細又屈了零件腳,及落左樹脂膠之類,拆零件係好易好易甩pad
當初LM324 空載時VCC上有12.48V,現只得4.8V,仲有幾隻電阻燒了未確定數值

---

作者: logoff    時間: 2013-3-7 08:59


我手上嗰隻美版係.......
黑紅紅銀啡，解焊量度係0.2R左右。
（真係好鬼憎嗰個藍色嘅底色）







圖片附件: Picture 175.jpg (2013-3-7 08:58, 98.21 KB) / 下載次數 130
https://h1.hkepc.com/forum/attachment.php?aid=1502040&k=15fccb8bf7a2ced797f55bd5ca3d1c7f&t=1781659570&sid=14FRwcpT1uv



圖片附件: Picture 176.jpg (2013-3-7 08:58, 91.96 KB) / 下載次數 166
https://h1.hkepc.com/forum/attachment.php?aid=1502041&k=9b794d0574885246d8a9f141fc951e15&t=1781659570&sid=14FRwcpT1uv



圖片附件: Picture 179.jpg (2013-3-7 08:58, 121.51 KB) / 下載次數 164
https://h1.hkepc.com/forum/attachment.php?aid=1502042&k=d19962c3c5809b796e65314f5288f1d8&t=1781659570&sid=14FRwcpT1uv

---

作者: logoff    時間: 2013-3-7 09:04



"仲有幾隻電阻燒了"
邊幾隻呀？反正開咗殼........

---

作者: hon829    時間: 2013-3-7 09:04





唔該晒等我買料再試試!

---

作者: logoff    時間: 2013-3-7 09:10


咁樣我唔冚番個蓋著喇，
等埋師兄個最後結果.......
不過嗰啲膠真係好麻煩。

---

作者: hon829    時間: 2013-3-7 09:14



電阻問題應沒問題了!反而想幫手看看LM324外另一隻IC 編號,我的似淨一串數看不清楚,想找其spe.睇睇

---

作者: logoff    時間: 2013-3-7 09:27

本帖最後由 logoff 於 2013-3-7 09:29 編輯

火酒，白電油，洗甲水..........





圖片附件: Picture 182.jpg (2013-3-7 09:27, 82.15 KB) / 下載次數 147
https://h1.hkepc.com/forum/attachment.php?aid=1502044&k=e8f215ee705a66968c7d7f3adaefd10d&t=1781659570&sid=14FRwcpT1uv



圖片附件: Picture 180.jpg (2013-3-7 09:29, 90.15 KB) / 下載次數 144
https://h1.hkepc.com/forum/attachment.php?aid=1502049&k=10c769e85602b3546027f6ac3fbf0056&t=1781659570&sid=14FRwcpT1uv

---

作者: hon829    時間: 2013-3-7 09:29




高清唔該晒

---

作者: kwliu    時間: 2013-3-7 12:54



我都好憎同華輝o的電阻一樣, o的色環好惡分!

---

作者: logoff    時間: 2013-3-7 14:44


師兄知唔知嗰啲藍色係咪業界標準嚟㗎？

---

作者: hon829    時間: 2013-3-7 22:10

失敗 換好零件,用翻110v,正常充電20分鐘倒,幾隻電阻再冒煙燒毀了,都是放棄一排往後再攪啦


圖片附件: P1070548.JPG (2013-3-7 22:04, 148.26 KB) / 下載次數 114
https://h1.hkepc.com/forum/attachment.php?aid=1502349&k=cea178aae08635a03b7b4d0296b31b15&t=1781659570&sid=14FRwcpT1uv

---

作者: kwliu    時間: 2013-3-8 00:16



唔知呀
o的老外都話藍底好難睇

---

作者: rutellor    時間: 2013-3-8 10:19

回輸果組線圈電壓比原來高幾倍

---

作者: logoff    時間: 2013-3-8 14:02



原理我唔識，
但係真係唔明點解唔可以走回頭路（已經有兩個個案），
莫非有部分零件已經內傷？？？

---

作者: kamcm    時間: 2013-3-8 14:09

本帖最後由 kamcm 於 2013-3-8 14:26 編輯


我估有元件內傷短路左. 所以有地方變熱左好多...

所以應該最好用他錶度下有冇地方短路

---

作者: hon829    時間: 2013-3-8 14:27



似係內傷
或自己都有點心急,基本開頭試機見電池端有正常1.68v及挿入電池後led閃動開始充電動作,就去煲機了基本開頭查驗時lm324 vcc只得番7.5v(原12.5v),應該還有問題未解決,看番燒機後舊電池係充滿左,燒機前機身亦只有微溫,現懷疑可能charger唔識停至燒機!

---

作者: hon829    時間: 2013-3-8 16:41

找資料發現原來 Bosch BC430充機個樣同 Dremel 876一樣,唔知是否同一貨源 但博世快一倍(30min)充完.

http://www.boschtools.com/Produc ... ?pid=BC430#benefits


圖片附件: r20561v33.jpg (2013-3-8 16:37, 15.15 KB) / 下載次數 145
https://h1.hkepc.com/forum/attachment.php?aid=1502653&k=025b5dc1f20268e0d04f2e89d81757fd&t=1781659570&sid=14FRwcpT1uv

---

作者: 亞基拉    時間: 2013-3-8 17:09

Bosch bought Dremel long time ago, not suprise for same product but diferent label

---

作者: Joe_Black    時間: 2013-3-8 18:23

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: kamcm    時間: 2013-3-8 18:25

本帖最後由 kamcm 於 2013-3-12 00:20 編輯


我記得好似有板友講過Bosch 鋰電池入面係冇保護的, D 保護電路係哂差機度...
雖然不幸燒左差機零件, 但總好過煲爆粒鋰電池...
----------
Ching 維修完再重新差電時要記得睇實部機...

---

作者: kkchan825    時間: 2013-3-8 19:05

回復 7# hon829


   兄台，藍色餅仔換來有什麼作用？

---

作者: hon829    時間: 2013-3-8 21:24



有c-hing對比過110v及220v版本,餅仔是其中一隻零件數值不同.

---

作者: kamcm    時間: 2013-3-12 00:21

Ching 有時間 check 下 diode 睇下係咪2邊都通?

---

作者: hon829    時間: 2013-3-12 09:41



有2,3隻燒左!現在進入冷靜期,遲D再攪.


圖片附件: P1070529.jpg (2013-3-12 09:40, 147.25 KB) / 下載次數 180
https://h1.hkepc.com/forum/attachment.php?aid=1504451&k=ecffe802134626478ecc421f64894566&t=1781659570&sid=14FRwcpT1uv

---

作者: logoff    時間: 2013-3-13 09:13



粒 Diode 似係高速嗰啲，因為見到上面嘅 UF marking，今次冇拆（啲膠水好麻煩） ............

---

作者: haroldchim    時間: 2013-3-16 14:23

照跟is ok...

---

作者: philoandy1    時間: 2013-3-27 02:21

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: longun    時間: 2013-3-29 15:29



莫非有成功個案？
