作者: ridickidonky 時間: 2023-12-11 13:55 標題: 480 外置水冷 - DIY 線材, 開放式機箱改動, 碳纖板, QDC.
18年尾砌左部 i9, 隔左陣 1080ti 升左級去 2080ti. 一直用到而家都幾順無咩問題. 隔左 5 年, 2024 應該會砌過一部. 一直都想 diy 套外置水冷用黎方便之後 upgrade. 今次就可以實驗下, 用 tb 開放式機箱(架). 買過哂 d 水冷料 (block 除外)
Corsair CPU block 買左 3 年都未開封, 終於用得著.
Before
Thermaltake 開放式, 要抬起佢, 排泡真係唔係咁易

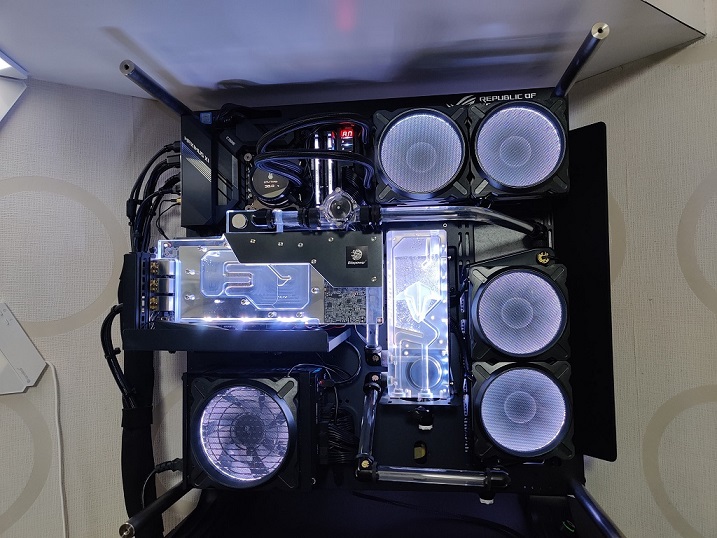

After
Process
幾個月前開始 plan. 一開波 plan 最想解決就係外置水得黎又唔會有咁多線咁多插中間連住
因為我始終都係想用 Motherboard 黎控 pump 同 fan pwm. set 好水溫轉速就可以唔理
又 pwm 又 12v 又 5v 又 rgb 夾埋都成 10 幾條 wire....
DIY線材

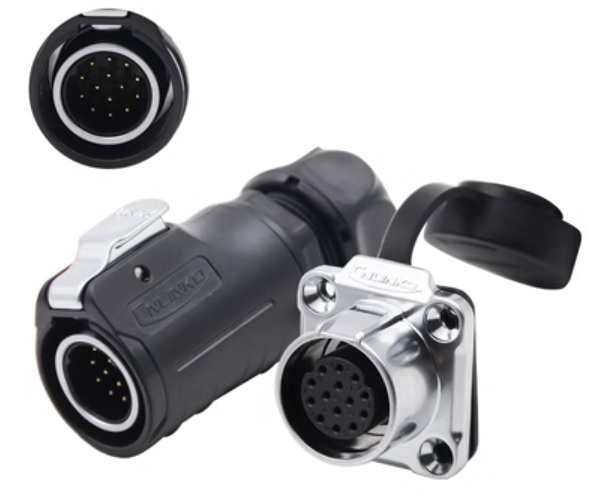

係TB搵到隻 14pin 線插 and 插座. 靚靚仔仔又穩陣, 呢個牌子好多 ebike 都用佢黎做差電

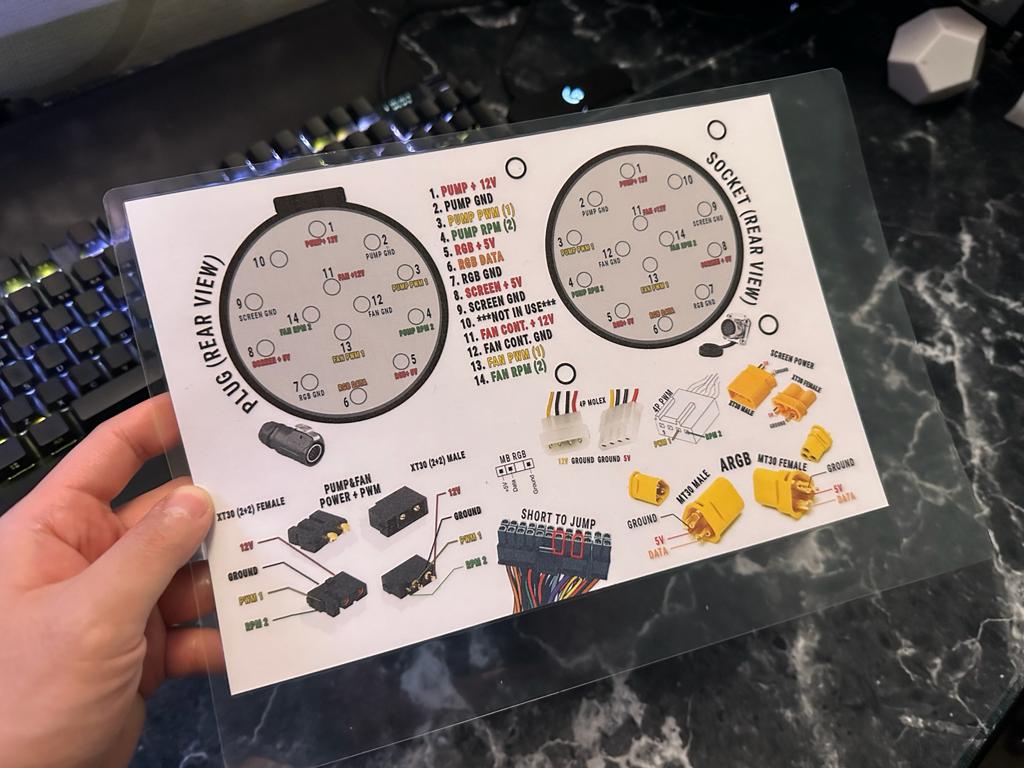

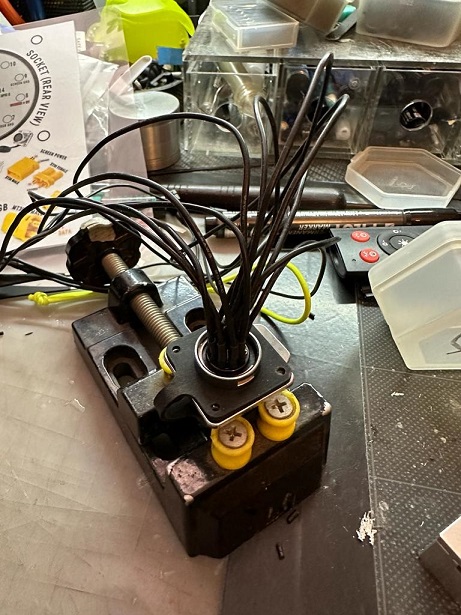

收到貨就落手畫左張 pinout 圖, 一尾跟圖做應該就唔會死錯人

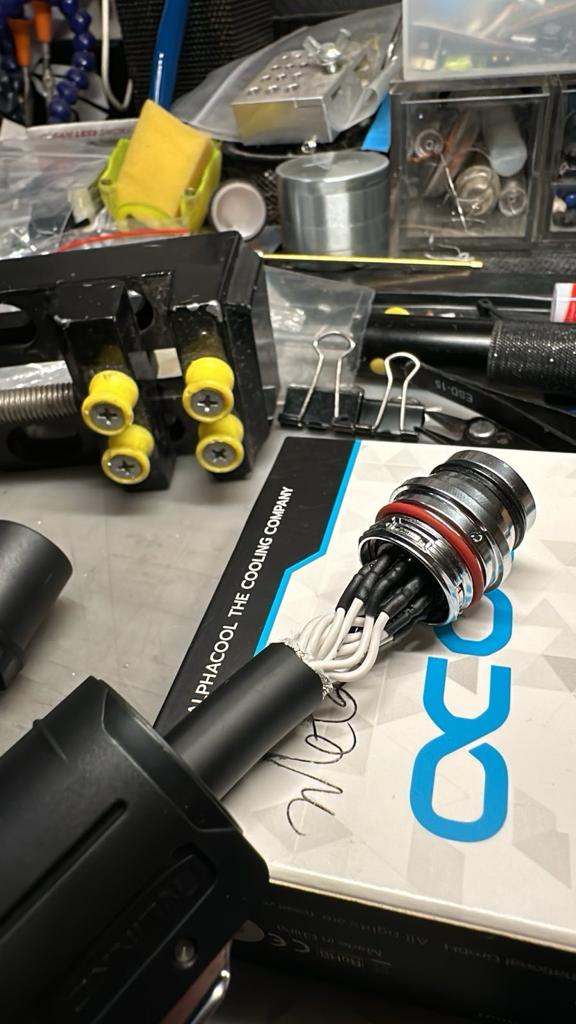

然後就開始焊線... 為左之後如果要 upgrade 硬件, 我張 d 線剪哂佢然後焊其他插頭代替. 我的確係可以用返原身 pwm 4pin / rgb / molex 不過反正都玩到咁, 索性改埋插啦. 14 pin 用左 13 pin, 他錶 triple check 幾次先放心.
風扇+- pwm 同埋 pump +- pwm 都係用 xt302+2, 焊好加返張 label 之後要跟返都唔會錯
所以而家個 config 係:
Device 線出> XT 插(公) > XT 插(母)> 14p線 > 14p插 > 14p插座 > 14p線 > XT 插公 > XT 插母 > 線 > motherboard端插
我承認係多X餘, 不過開左個頭就做埋佢啦

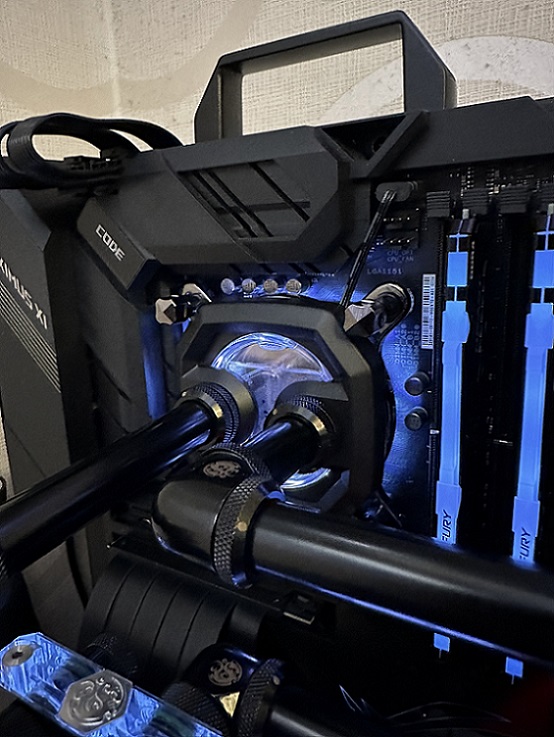

CPU Block 改動
原身左出右入, 爆開佢改返左入右出就返水路
corsair RGB 線用自己 standard, 甩左佢改短線用返 asus 直落MB, 無多餘線
機架改動

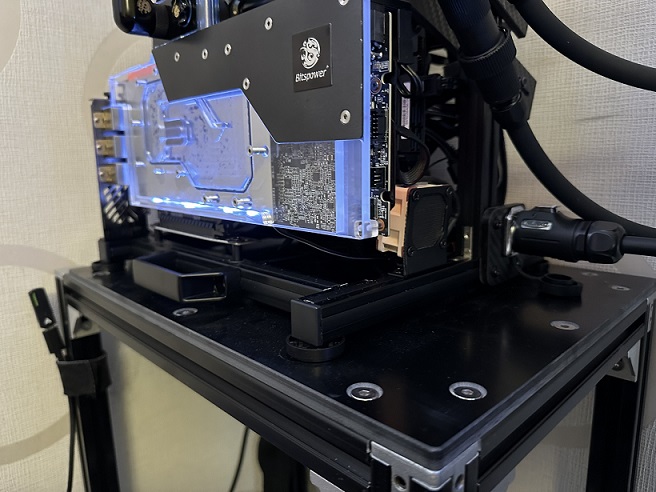

首先就係個座得 20 cm 深, 放左張卡上去都唔會夠位走喉, 所以訂左 2 條2020 鋁條加深
再加多左手柄係下面方便搬

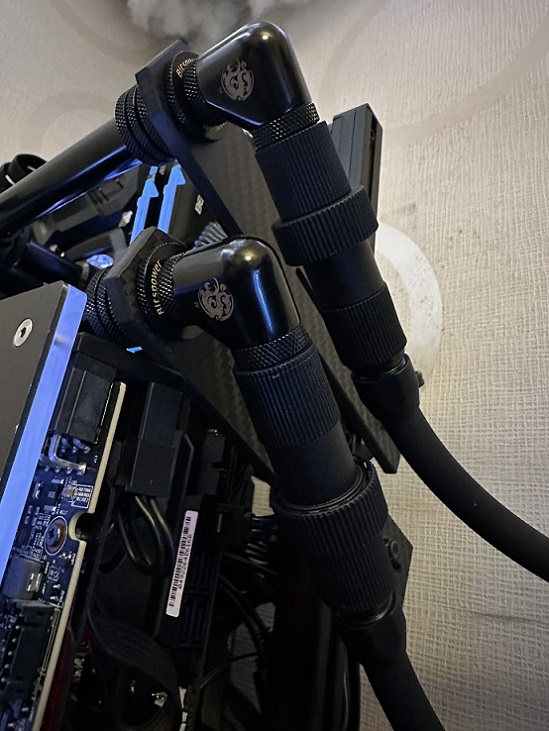

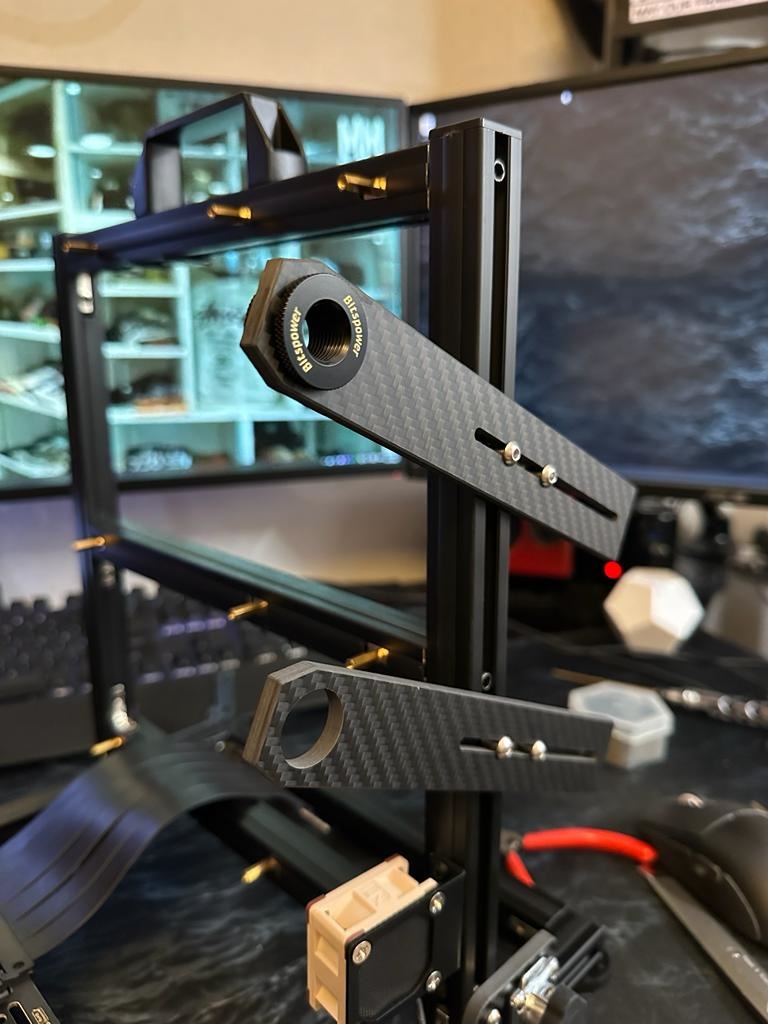

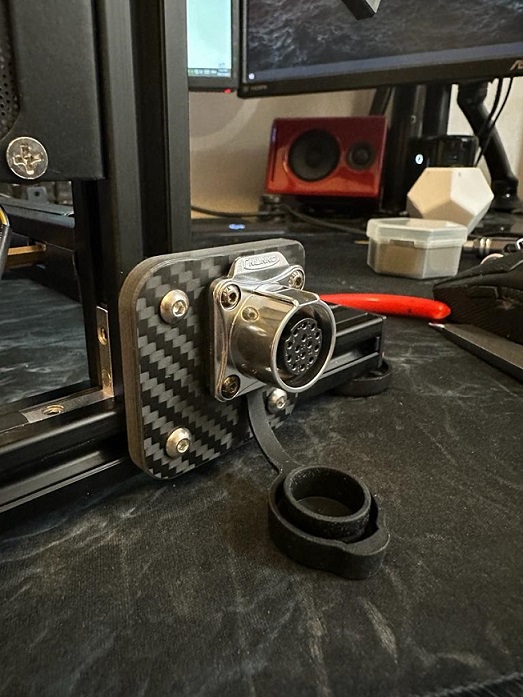

機箱個邊想玩金屬管, 但係連去冷排又要轉軟. 於是就介幾塊 carbon fiber 用黎做個座. 咁就可以有個 interface 硬轉軟. 順手整埋個座 for 隻 14 pin 插

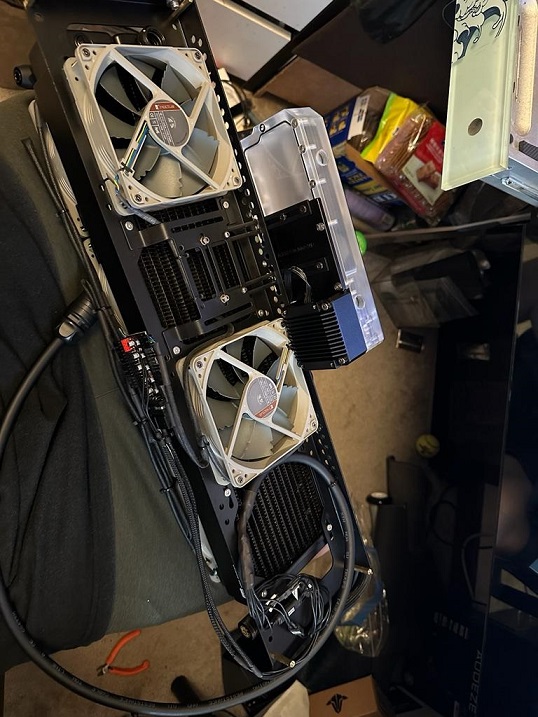

480冷排架改動
隻架中層可以加風扇, 訂塊隔塵網放後面, 望上去會乾淨d , 前面可以用返之前 DIY 既磁吸風扇網

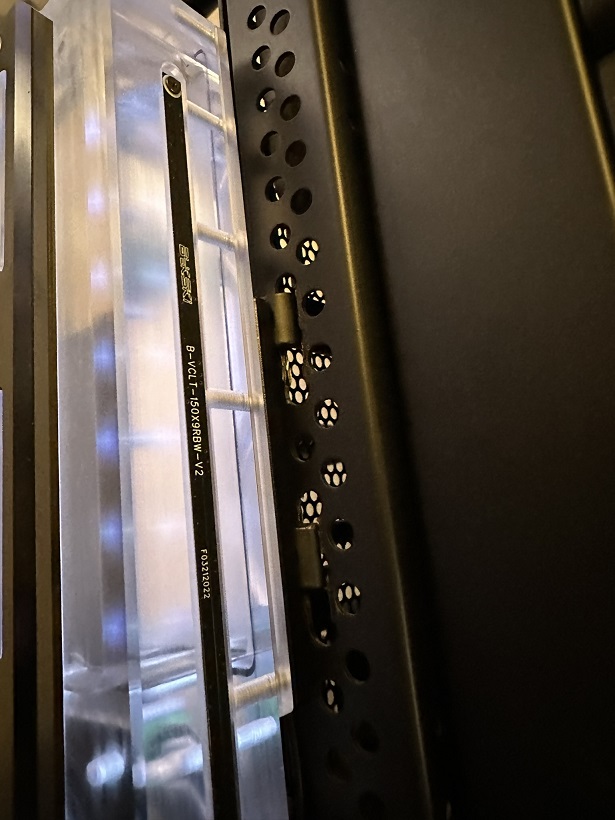

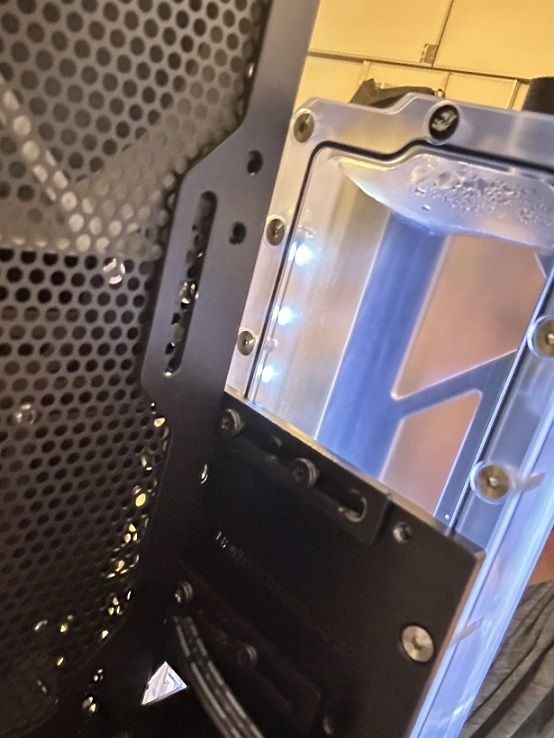

要 mount 好個水箱, 又唔想阻住自己拆支架, 唯有開坑再加個 L 形架

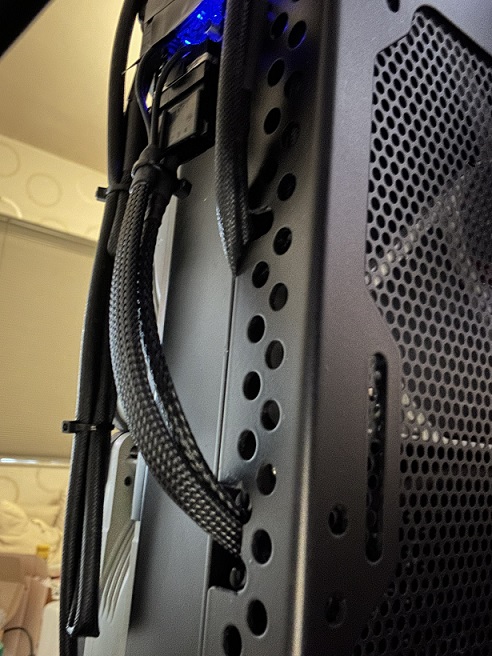

6把扇都係去個集線器, 線要由外面飛到入面, 又要開 d 窿
唔美觀不過算啦, 呢邊靠牆睇唔到既
btw 隻架企唔隱, 入面加 d eva 先搞得掂

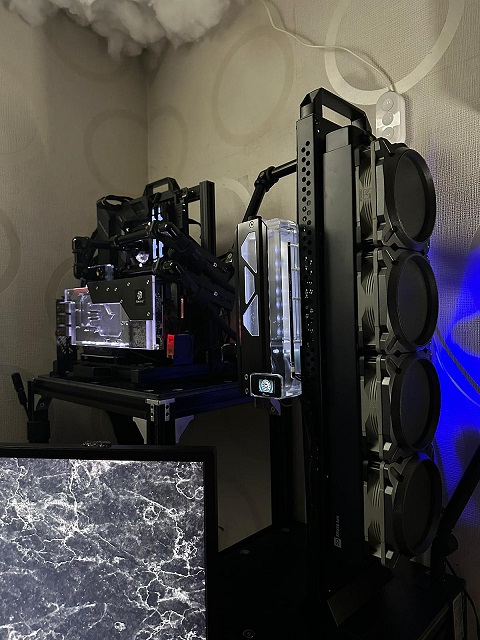

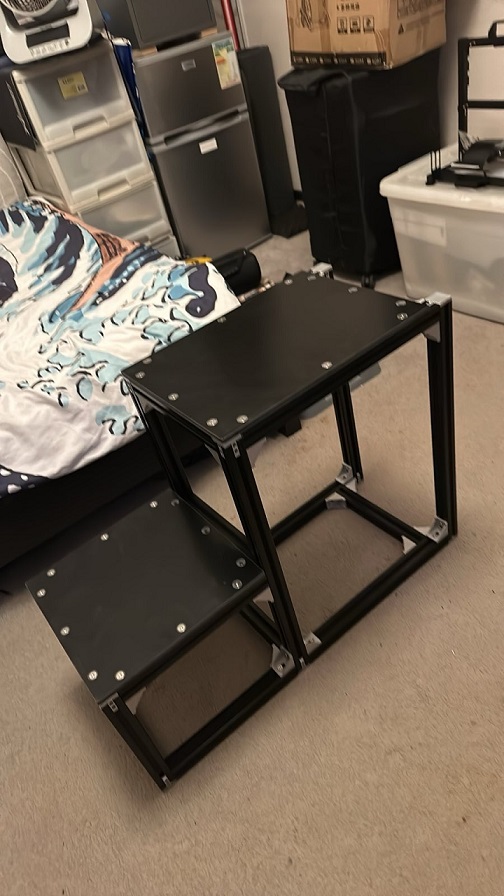

480冷排高過隻機箱好多, DIY 埋個架放上台令佢地高度一致 d , 下面又可以放野.

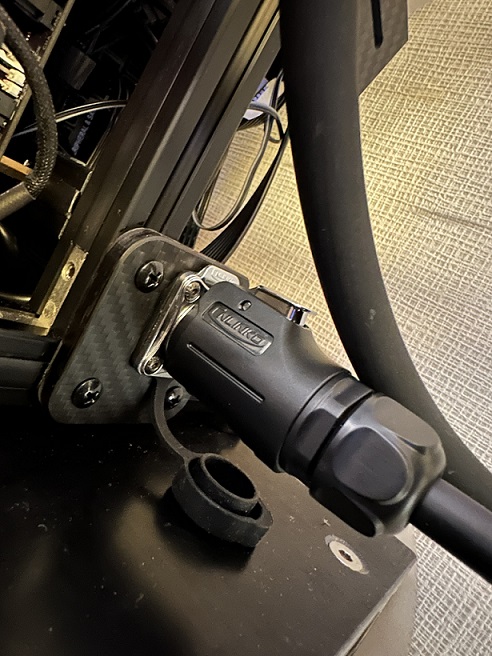

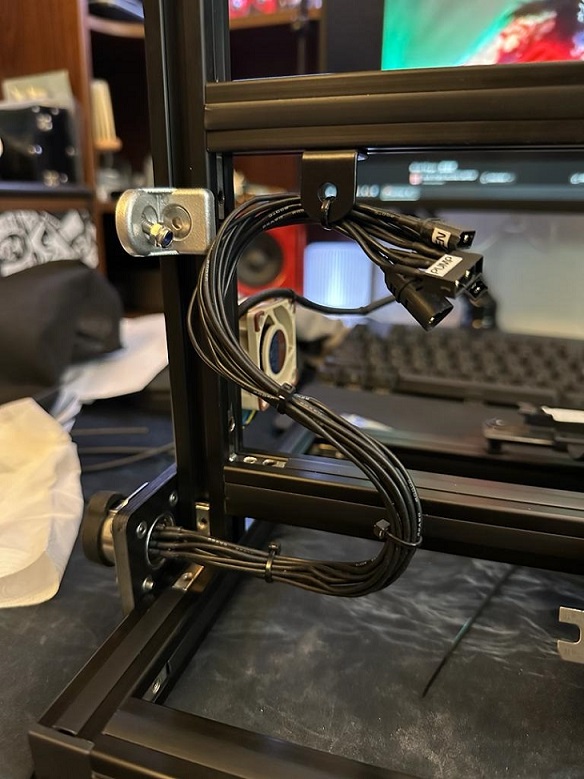

結果, 機箱同冷排中間而家 2 條軟管 (QDC) 加個 14 pin 就成事.
今日著機, 無野著火, 同埋排泡都幾易. 遲 d機箱個邊做個置防塵就完成
今次都順手upgrade ram 同 ssd.
為左方便開機, 引線落黎, 爆開左個 usb hub 加個掣上去. 紅色係房燈, 白色電腦. 驚自己唔記得 print 埋 label.
=======================================
下年買料砌新機就可以睇下呢套野係咪可以輕鬆 upgrade. 就算唔砌都要升升顯卡.
Parts
All fittings 16mm - bitspower
Soft tube fittings + qdc - alphacool
Rad xt45 hpe - alphacool
Res pump Combo - Bykski
