標題: 如何將這個水冷的 7 pin 插在底板取電? [打印本頁]

---

作者: chrisho1469    時間: 2018-12-17 11:59     標題: 如何將這個水冷的 7 pin 插在底板取電?

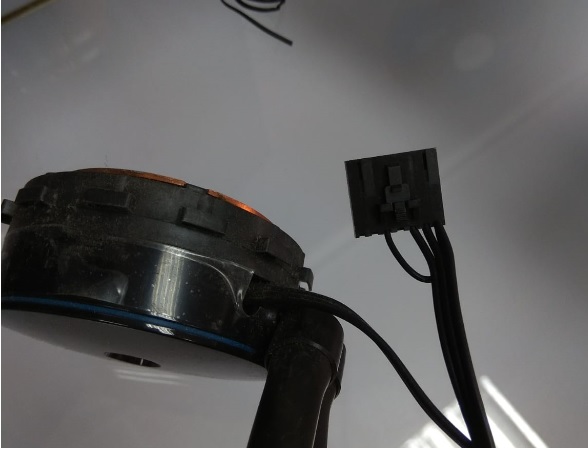

如何將這個水冷的 7 pin 插在底板取電? 是可以有甚麼轉插頭嗎?  Aurora R4 底板一塊, 但上面沒有對應的 7 pin 啊.  謝謝

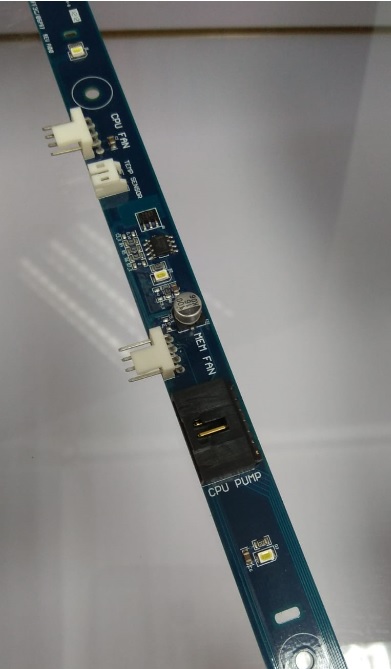

補充: 之前這個pump 在Aurora R4 時, 是透過一塊MIO, 再傳到下圖長條形的電路板取電的 ( CUP PUMP ), 但現在因為更換機箱, 因此不能安裝MIO及長形電路板



圖片附件: 7 pin w pump.jpg (2018-12-17 11:49, 42.98 KB) / 下載次數 42
https://h1.hkepc.com/forum/attachment.php?aid=2099510&k=64eeb312e176d2d1abff1b867379c08b&t=1781511051&sid=1kjjc7dw8ac



圖片附件: 7 pin close up.jpg (2018-12-17 11:50, 10.72 KB) / 下載次數 47
https://h1.hkepc.com/forum/attachment.php?aid=2099511&k=8f008a3f1a63f570ca0fc320b632ae8d&t=1781511051&sid=1kjjc7dw8ac



圖片附件: long.jpg (2018-12-17 11:55, 47.95 KB) / 下載次數 43
https://h1.hkepc.com/forum/attachment.php?aid=2099512&k=fe6125433313a7f1e0144f1bafc1e198&t=1781511051&sid=1kjjc7dw8ac

---

作者: inori    時間: 2018-12-17 17:57

本帖最後由 inori 於 2018-12-17 18:00 編輯

剪左佢再夾過做3pin頭啦
5pin唔洗理,夾番123pin插底板就ok

原文

---

作者: chrisho1469    時間: 2018-12-17 18:30



這個利害了.

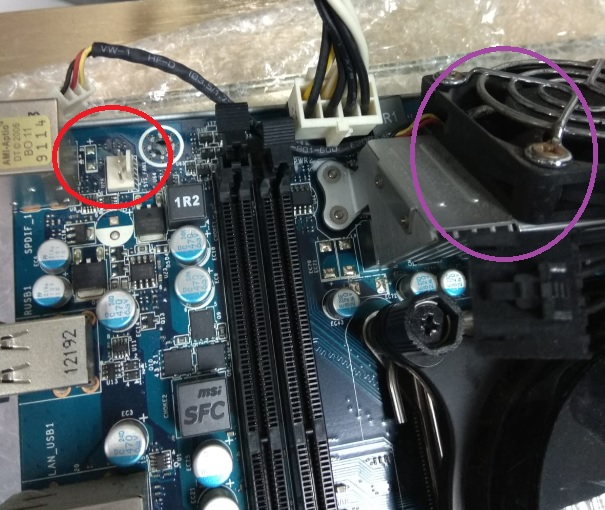

換成 3 pin 後 (先不論目前不會夾過做 3 pin 頭) , 是要插那裡? 目測只有拔走紅圈的 sys fan 插頭才有可插的地方. 這樣紫圈的 sys fan 風扇也可拔走了.

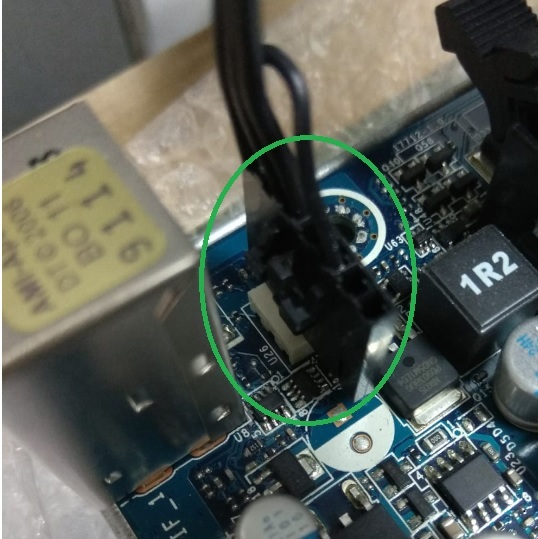

又如果直接將 7 pin 頭 的 插入紅圈的 3 pin , 是否也可行呢?

其實如果唔超頻的話, 是否換個簡單的 heatsink 即可? 不用水冷. THX



圖片附件: MB 3 pin.jpg (2018-12-17 18:28, 125.84 KB) / 下載次數 56
https://h1.hkepc.com/forum/attachment.php?aid=2099608&k=fc89dbb48dab5ca911628d7ad7cb1fb7&t=1781511051&sid=1kjjc7dw8ac



圖片附件: plugged in.jpg (2018-12-17 18:29, 93.66 KB) / 下載次數 43
https://h1.hkepc.com/forum/attachment.php?aid=2099614&k=089961c4395d84a09a5a2ebe8c3615f0&t=1781511051&sid=1kjjc7dw8ac

---

作者: inori    時間: 2018-12-17 18:42

本帖最後由 inori 於 2018-12-17 18:48 編輯


插得入唔會頂or鬆既話圖二咁插is ok, 但你掉轉左
圖一底板個3PIN位由上至下係:
RPM
12V
GROUND

你可以買條Y-cable插哂水泵同風扇


如果隻風扇高A數既再唔係既買條molex 4pin to 3pin比水泵用

---

作者: chrisho1469    時間: 2018-12-17 18:58



所以最懶的做法, 係可以只係買條molex 4pin to 3pin, 然後將水泵的 7 pin 頭插入 這個 3 pin (用膠紙包實唔畀佢甩)? 水泵上有寫 3.9w (voltage 12VDC).
THX

---

作者: inori    時間: 2018-12-17 19:22



可以

3.9w/12v=0.325A
正常3pin位搭多隻風扇仔應該無問題

---

作者: chrisho1469    時間: 2018-12-17 19:47



ching 太專業

其實如果唔超頻的話, 是否換個簡單的 heatsink 即可? 不用水冷. THX

---

作者: Pppk    時間: 2018-12-17 20:44

唔超一般heatsink可以

---

作者: chrisho1469    時間: 2018-12-17 20:53




thx for telling.
