MSI MEG Z790 ACE MAX 主機板

▲ MSI MEG Z790 ACE MAX 主機板

MSI 全新推出 MEG Z790 ACE MAX 主機板，主要特色是採用最新 Wi-Fi 7 無線網絡方案及原生支援下一代 Raptor Lake-S Refresh CPU，而整體主機板規格並沒有太大改變，採用 24 + 1 + 2 相 105A SPS 供電設計，搭配整合式大型金屬散熱器，可提供穩定的高性能輸出，支援最新 PCIe 5.0 傳輸介面、5 組 M.2 NVMe SSD 配置、Dual Thunderbolt 4 接口、 Dual 2.5G LAN 網絡模組，提供非常全面豐富的主機板連接和擴充功能，可滿足遊戲玩家及高階發燒友玩家的需求。

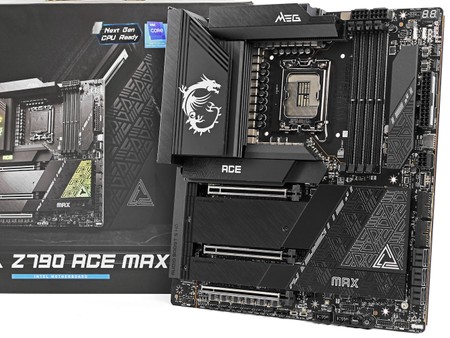

▲ 藝術風低調外觀設計

MSI MEG Z790 ACE MAX 主機板採用 E-ATX Form Factor 設計，尺寸為 30.5cm x 27.7cm，具備伺服器級 8 層 2oz Copper PCB，Z790 ACE MAX 與 Z790 ACE 相比，外觀設計基本上沒有太大轉變，採用黑色 PCB 搭配黑色金屬散熱器，散熱器表面採用斜線條拉絲紋處理，散熱器採用不同深淺程度的黑色作色彩對比，散熱器表面加入了抽象三角形線條組成的藝術圖案作點綴，亦加入了 MSI 龍紋標誌、MEG、ACE、MAX 字樣，最大分別是圖案顏色由原來的金黃色改為白色，帶來具有藝術風格的低調高雅外觀設計。

▲ 發光 RGB 燈效設計

MSI MEG Z790 ACE MAX 加入發光 RGB 燈效設計，通電時散熱器上的 MSI 龍紋標誌、ACE 字樣，以及抽象三角形線條圖案都會發出華麗的 ARGB 燈效，支援自家 Mystic Light 軟件控制。

MSI MEG Z790 ACE MAX 主機板採用鋁合金背板設計，可增強主機板剛性，可避免 PCB 長時間受壓而彎曲變形，同時可為 VRM 模組背面提供少許被動散熱。

支援第 13 代及下一代 Core 處理器、LGA 1700 Socket

Intel Z790 主機板沿用上代 LGA 1700 處理器介面，支援第 13 代 Core 處理器和兼容第 12 代 Core 處理器。最新 MSI Z790 MAX 系列主機板亦新增支援下一代 Raptor Lake-S Refresh CPU，為未來作好準備。

▲  LGA 1700 Socket

LGA 1700 Socket 外觀較舊有的 LGA 115X、1200 有著相當大的差別，不但從正方型變成長方型，尺寸為 37.5mm x 45.0mm，防呆的凹槽移至上下各兩處而不是左右兩側各一，更大的改動在於 Socket 裝載板的打開方式換成類似 LGA 1366 的結構，插座杆與裝載板的方向相反。雖然這代的處理器介面稱作 LGA 1700，但實際上 LGA Pin 數為 1800 個引腳，暫時有 100 個引腳尚未作出定義，將會預留給未來的 CPU 作為額外電源或 I/O 引腳之用，做法與當年 LGA 2011 相似。

第 13 代桌上型 Intel Core 處理器規格

全新第 13 代 Core 系列 Raptor Lake 處理器升級至第 3 代 SuperFin 電晶體的 Intel 7 制程 (10nm++)，同樣採用大小核混合架構，大核心 (P-Core) 採用全新高效能的 Raptor Cove 微架構，小核心 (E-Core) 採用升級版高能耗效率的 Gracemont 微架構。就採用全新制程，Intel 第 13代 Core 處理器主要的升級是大核心 (P-Core) 時脈最高提升了 600MHz 和每個核心的 L2 Cache 提升至 2MB 容量，小核心 (E-Core) 相比上代，增加至最高 16 核心、L2 Cache 容量提升至 4MB，核心時脈最高提升了 600MHz 至最高 4.3GHz，核心數量最高為 24 核心、32 線程設計，最高 PL2 功耗為 253W，單核性能提升了 15% 和多核性能提升了 41%。同時支援全新 DDR5 及舊有 DDR4 記憶體模組，支援原生 DDR5-5600 及 DDR4-3200 記憶體速度，並支援最新 PCIe 5.0 傳輸技術，提供 16 條 PCIe 5.0 及 4 條 PCIe 4.0 線路。

全新 Intel Z790 系統晶片

▲ PCH 散熱器 & Intel Z790 PCH 系統晶片

全新 Intel Z790 晶片組基本上擁有與 Z690 晶片組非常接近的規格，整體規格並沒有太大提升，支援 CPU 和記憶體超頻，同樣採用 DMI 4.0 x4 通道，HSIO Lanes 數目維持 38 個，最大的差別是晶分組 PCIe Lanes 分配上有所不同，晶片組 PCIe 4.0 Lanes 由 12 個提升到 20 個，晶片組 PCIe 3.0 Lanes 由 16 個下降到 8 個，而 USB 3.2 Gen 2x2 介面由 1 個提升到 2 個，其餘 USB 3.2/2.0 介面數目相同。

Intel Z790 系列晶片組規格

支援最高 DDR5-7800+ OC

▲ 支援 4 組 DDR5 DIMM 擴充槽

記憶體方面，MSI MEG Z790 ACE MAX 主機板為 Z790 DDR5 版本，設有 4 組 DDR5 DIMM 擴充槽，採用 SMT 表面黏著技術的插槽以減少訊號干擾，支援 Dual Channel 雙通道模式、 2 DIMM per Channel 配置，每組 DIMM 擴充槽最大支援 48GB 容量，系統記憶體最大容量為 192GB。記憶體速度方面，主機板官方規格表示支援最高 DDR5-7800+ OC 速度 (1DPC 1R)。

測試採用 i9-13900K CPU 搭配 TeamGroup T-FORCE DELTA RGB DDR5-7600 16GB x2 記憶體，在手動調整工作電壓及延遲值後成功超頻至 DDR5-8000 CL38 Gear 2 並完成 AIDA64 記憶體讀寫速度測試，記憶體超頻能力相當不錯。

MSI MEG Z790 ACE MAX BIOS 中加入了 Memory Extension Mode 功能，設有 Performance Mode、Benchmark Mode、Memtest Mode 等三個模式，透過調整 Secondary Timing 和 Tertiary Timing 數值，以提升記憶體讀取、寫入頻寬速度，以及減少記憶體延遲，以達至提升記憶體效能表現，同時亦可以提升遊戲 FPS 表現。

24 + 1 + 2 組 105A SPS 供電模組

▲ 24 + 1 + 2 組 105A SPS 供電模組

VRM 供電模組方面，MSI MEG Z790 ACE MAX 主機板採用 27 相數位供電設計，其中 24 組為 CPU vCore 供電、1 組為 VCCGT 供電、2 組為 VCCAUX 供電，每相供電平均攤分電流負載，加強系統穩定性以應付繁重的運算需求。

▲ RAA229131 PWM 控制器

▲ RAA22010540 & RAA220075R0 SPS DrMOS

MSI MEG Z790 ACE MAX 採用 Renesas RAA229131 最高 20 相 PWM 控制器，支援雙通道輸出配置，並以 24 + 1 相並聯配置運作，驅動 24 相 CPU vCore 供電和 1 相 VCCGT 供電，配搭 24 組 Renesas RAA22010540 105A SPS DrMOS 晶片和 1 組 Renesas RAA220075R0 75A 105A SPS DrMOS 晶片，配備最新 Smart Power Stage 技術，實時監控每相的電流及溫度，vCore 部分總輸出可達 2520A 電流負載，足夠應付 13 代 Intel Core 全系列 CPU 多核心超頻的供電需求。

▲ M2940A PWM 控制器、MP87670 DrMos 晶片

全新的 VCCAUX 供電部分，結合以往的 VCCSA 和 VCCIO 的供電，負責處理 CPU 內部記憶體控制器和 PCIe 控制器供電，主機板採用 MPS M2940A PWM 控制器，直出驅動 2 相 VCCAUX 供電，配搭 2 組 MPS MP87670 80A DrMOS 晶片。

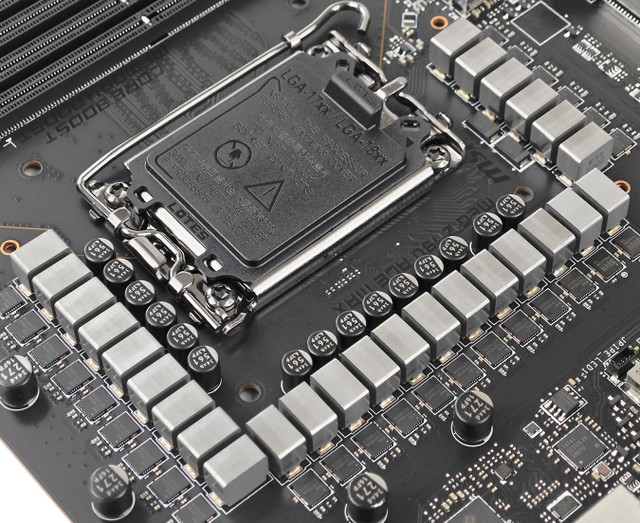

▲ 金屬合金功率電感、低電阻固態電容

採用金屬合金功率電感搭配低電阻固態電容，在高度負載或是大幅超頻下改善 Vcore 電壓供應穩定，帶來更穩定的供電輸出。

▲ ATX 8+8-pin CPU 供電插槽

MSI MEG Z790 ACE MAX 主機板採用 2 組 ATX 8-pin CPU 供電插槽，可滿足 13 代 Intel Core 全系列 CPU 電源功耗需求。

整合式大型金屬散熱器、直觸式熱管散熱設計

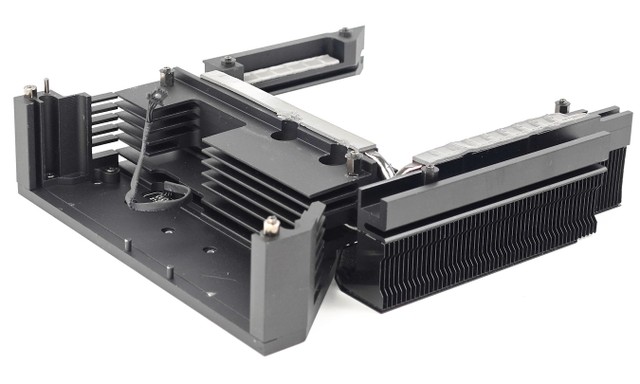

▲ 整合式大型金屬散熱器

MSI MEG Z790 ACE MAX 主機板具備 VRM 整合式大型金屬散熱器設計，透過 2 條鍍鎳純銅導熱管連接 3 組金屬散熱器，形成整合式大型散熱器，散熱器具備鋁擠造型散熱鰭片，亦加入波浪散熱鰭片組成，主 VRM 散熱器的尺寸更延伸至整個 I/O Cover 上，以大幅增加散熱面積來提升散熱效果，並採用直觸式熱管散熱設計，讓 MOSFET 廢熱更快和平衡地傳遞到整個散熱器上，確保 MOSFET 晶片保特於較低的工作温度，為系統提供穩定的供電輸出。

3x PCIe x16 插槽、SMT PCIe 5.0 插槽、PCIe Steel Armor 插槽

▲ 3 組 PCIe x16 插槽

MSI MEG Z790 ACE MAX 主機板提供 3 組 PCIe x16 插槽，由上至下為 PCI_E1、PCI_E2、PCI_E3 插槽，分別支援最大 PCIe 5.0 x16、PCIe 5.0 x8 和 PCIe 4.0 x4 傳輸介面，PCI_E1 和 PCI_E2 插槽由 CPU LANES 提供，而 PCI_E3 插槽由 Z790 晶片組提供。

*當 PCI_E2 或 M2_4 插槽啟動時，PCI_E1 插槽將會運行於 PCIe 5.0 x8。

**PCI_E2 插槽啟動時，M2_4 插槽將會關閉。

3 組 PCIe x16 插槽皆採用 PCIe Steel Armor 金屬外殼加固插槽設計和 PCIe XL CLIP 耳扣卡榫加大設計，可增強插槽的承托力及方便拆卸 PCIe 裝置。另外，為了應付 PCIe 5.0 高達 128GB/s 的傳輸速度，PCI_E1 和 PCI_E2 插槽改用 SMT 表面黏著技術的插槽設計，相比傳統 DIP PCIe 插槽，可提供更穩定的訊號傳輸，並減少訊號衰減的機會。

PCIe 插槽配置

5x M.2 SSD 介面、6x SATA 3 介面

▲ 支援 5 組 M.2 SSD 介面配置

MSI MEG Z790 ACE MAX 主機板總共支援 5 組 M.2 SSD 配置。

PCI_E1 插槽上方設有 1 組 M.2 SSD 插槽，M2_1 插槽支援最高 PCIe 4.0 x4，由 CPU LANES 提供。

PCI_E1 插槽下方設有 2 組 M.2 SSD 插槽，上方的 M2_2 插槽和下方的 M2_3 插槽支援最高 PCIe 4.0 x4，由 Z790 晶片組提供。

PCI_E2 插槽下方設有 2 組 M.2 SSD 插槽，左方的 M2_4 插槽支援最高 PCIe 5.0 x4，由 CPU LANES 提供，並與 PCI_E2 插槽共用頻寬線路；右方的 M2_5 插槽支援最高 PCIe 4.0 x4，由 Z790 晶片組提供。

*PCI_E2 插槽啟動時，M2_4 插槽將會關閉。

**M2_5 插槽運行 M.2 SATA 模式時，SATA7 接口將會關閉。

▲雙面導熱貼金屬散熱器設計

為滿足高速 M.2 SSD 產品的散熱需求，所有插槽皆配備雙面導熱貼的金屬散熱器，以避免發生過熱降速的情況，確保高速 M.2 SSD 能穩定地提供最佳的讀寫速度。

MSI MEG Z790 ACE MAX  在 M.2 插槽加入 EZ M.2 Clip 設計，在無需使用安裝螺絲下便可把 M.2 SSD 快速固定。

M.2 SSD 插槽配置

此外，主機板提供了 6 組 SATA 6Gbps 接口，由 Z790 系統晶片提供，並支援 RAID 0、RAID 1、RAID 5、RAID 10 運作模式。

10x USB 接口、2x Thunderbolt 4 接口、前置 USB-C PD 60W 接口

MSI MEG Z790 ACE MAX 主機板採用 Pre-Install I/O Shield 設計，預先安裝檔板可節省用家自行安裝的步驟，帶來便利的主機板安裝體驗。

主機板後置 I/O 面板提供 7 組 USB 3.2 Gen2x1 10Gbps Type-A 接口、1 組 USB 3.2 Gen2x1 10Gbps Type-A 接口，以及 2 組 Thunderbolt 4 USB Type-C 接口，整體 USB 數目非常充足。

主機板採用 Intel JHL8540 Thunderbolt 4 控制器，並以兩塊子母板合併提供 2 組 Thunderbolt 4 USB-C 接口及 2 組 Mini DisplayPort。Thunderbolt 4 USB-C 接口支援 Thunderbolt 裝置 40Gbps 傳輸頻寬、支援、支援 USB4 裝置 20Gbps 傳輸頻寬、支援 USB 3.2 裝置 10Gbps 傳輸頻寬，支援 5V 3A 15W 快充功能，以及支援 DisplayPort 8K 影像顯示輸出 (iGPU 輸出)。

主機板包裝盒附連 2 條 Mini DisplayPort to DisplayPort 連接線，可讓用家連接到顯示卡的 DisplayPort 接口，並切換獨立顯示卡作顯示輸出來源。

▲ 前置 USB Type-C 20Gbps 接口

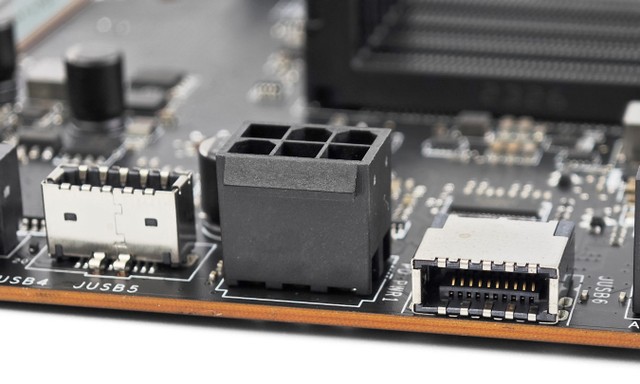

此外，主機板提供 2 組 USB 3.2 Gen 2x2 20Gbps 前置 USB Type-C 接口 (JUSB5、JUSB6) 和 1 組 PCIe 6-pin 接頭。當接上主機板的 PCIe 6-pin 輔助電源接頭，前置 USB Type-C 接口(JUSB6) 可提供最高 USB PD 60W 快充功能。

2x Intel 2.5G LAN 網絡模組

▲ DUAL 2.5G LAN 網絡模組

有線網絡方面，MSI MEG Z790 ACE MAX 主機板具備 DUAL 2.5G LAN 網絡模組，採用 2 個 Intel I226-V (SRKTU) 2.5G 網絡晶片，並提供 2 組 2.5GbE 乙太網路接口，支援最高 2500Mbps 網絡連接速度，並以下兼容 1000Mbps / 100Mbps / 10Mbps 網絡連接，可令下載遊戲、傳輸文件所需的時間更短，帶來更爽快的網絡連接體驗。額外的 2.5G 網絡接口可連接 NAS 儲存裝置，透過內聯網方式，以極速的網絡頻寬速度存取或備份資料。

Qualcomm Wi-Fi 7 無線網絡模組

▲ Qualcomm QCNCM865 WiFi Card

無線網絡方面，MSI MEG Z790 ACE MAX 主機板由 Wi-Fi 6E 無線網絡方案升級至最新 Wi-Fi 7 無線網絡方案，採用全新 Qualcomm QCNCM865 Wi-Fi 7 無線網絡模組，支援 802.11ax 雙頻 2x2 Wi-Fi 技術、最高 6GHz 頻段、320MHz 頻道、4096-QAM，並向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定，近距離傳輸速度更高、更低延遲，理論傳輸速度可達 5.8Gbps，同時具備 Bluetooth 5.4 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。

MSI MEG Z790 ACE MAX 主機板附連磁吸式兩腳延長天線，以增強無線接收範圍訊號。

AUDIO BOOST 5 HD、Realtek ALC4082 音效晶片、ESS SABRE9218 DAC 晶片

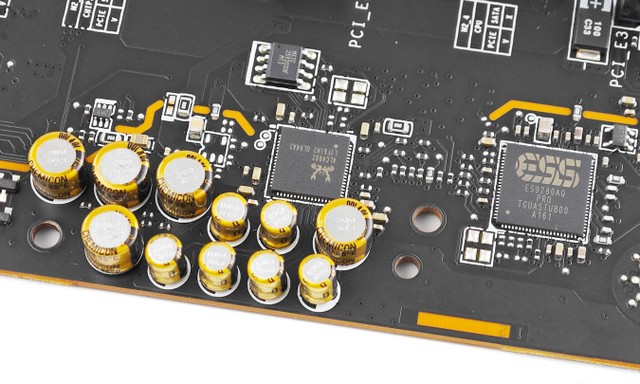

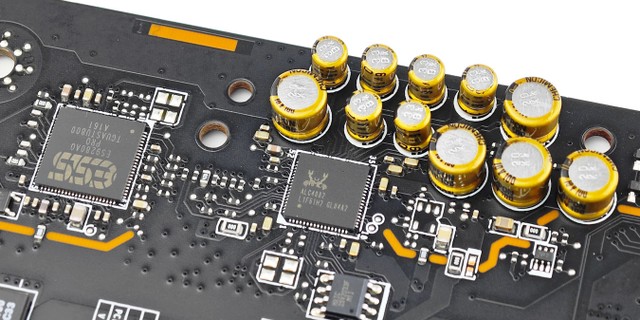

▲ ALC4082 音效晶片

音效分面，MSI MEG Z790 ACE MAX 主機板具備 AUDIO BOOST 5 HD 音效模組，後置音效輸出採用 Realtek ALC4082 USB Audio Codec 音效晶片，支援最高 7.1 聲道環繞音效、S/PDIF 光纖輸出、DSD 格式播放、DTS:X Ultra 音訊技術、最高音效格式為 192KHz / 32-bit，並提供自動偵測耳機抗阻功能，搭配音效處理電容，提升音效解析能力及聲音延展擴大效果，提供溫暖、自然無比的音質。

▲ ESS ES9280AQ Pro DAC 晶片

另外，前置音效輸出採用 ESS ES9280AQ Pro DAC 晶片，提供 130dB SNR 訊噪比數值、-112dB (2Vrms@100kΩ) 及 -110dB (1Vrms@32Ω) THD+N 總諧波失真加噪音數值，並提供自動偵測耳機抗阻功能，帶來迫真音響效果。

Smart Button 按鈕、Flash BIOS Button 按鈕、Clear CMOS Button 按鈕

MSI MEG Z790 ACE MAX 後置 I/O 面板設有 Smart Button、Flash BIOS Button、Clear CMOS Button 等功能按鈕，為用家提供實用的主機板功能。Smart Button 預設為 Reset 功能，並可設定 Mystic Light on/off、Safe Boot、Turbo Fan 等自訂功能；Flash BIOS Button 可讓用家更方便地升級 BIOS 版本；Clear CMOS Butto 可快速重設主機板 BIOS 設定並回復預定設定。

實體開機按鍵、Debug LED 燈

MSI MEG Z790 ACE MAX 主機板設有實體開機按鍵、Debug LED 燈等主機板輔助功能按鈕，可快速開機及重開機和檢測主機板狀況，通常會出現在中階及高階主機板。

發燒超頻用家專用功能

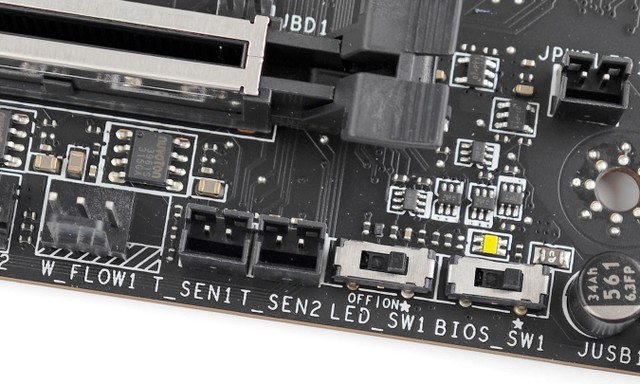

MSI MEG Z790 ACE MAX 主機板加入發燒超頻用家專用的 Jumper / Switch 功能，這些功能適用於極限超頻或自組水冷等環境中使用，包括 Low Temperature Booting Jumpers、OC Retry Button Connector、Slow Mode Booting Jumper、Safe Boot Jumper、Water Flow Meter Connector、Thermal Sensor Connector、Multi-BIOS Switch 等。

Mystic Light RGB 燈光支援

RGB 燈效連接及控制方面，主機板提供 1 組 4-pin RGB LED 接口，支援標準 5050 RGB LED 燈光裝置，輸出為 12V 3A 36W，亦提供 3 組 3-pin 可編程 ARGB 接口，輸出為 5V 3A 15W，支援 ARGB Gen1 及 ARGB Gen2 燈光裝置，可透過自家 Mystic Light 軟件控制燈效，讓用家為系統佈置更豐富的 RGB 燈效。

OC Engine 獨立 BCLK 時脈產生器晶片

MSI MEG Z790 ACE MAX 主機板支加入 Renesas RC26008 (RC41060PY) PCIe 5.0 Clock Buffers 時脈產生器晶片 (Clock Generator)，可提供獨立調整 BCLK / PCIe / DMI 頻率。雖然 Z790 晶片組已支援內置調整 BCLK 頻率，不過採用外置時脈產生器晶片，可提供更精準的調整。MSI 主機板在 BIOS 中新增鎖定 CPU BCLK 102.5MHz 的功能選項，把 CPU BCLK 超頻鎖定至 102.5MHz，並把 CPU Ratio 倍頻減少了 1x，可讓 CPU 保持原來的超頻頻率，以帶來降低 CPU 溫度的效果。

MSI MEG Z790 ACE MAX 主機板

售價︰待定

查詢︰Hornington (3626-9898) / Felton (2273-8393)

平平評語：

MSI 全新推出 MEG Z790 ACE MAX 主機板，由於原先 MEG Z790 ACE 主機板，已經配備強勁的 VRM 供電設計及豐富的主機板連接擴充功能，亦加入不少發燒超頻用家專用功能，因此沒有太多可升級的空間，這次 MAX 版本升級支援最新 Wi-Fi 7 無線網絡技術及加入原生支援 Intel 下一代 Core 處理器，提供最新的功能和兼容性，無論是遊戲玩家、創作者、發燒超頻用家一樣可滿足多方面的需求。
