支援 PBO、Gen5 的 A620 !!
ASUS TUF GAMING A620M-PLUS WIFI
文: Dominic Chan / 評測中心


ASUS 推出 TUF GAMING A620M-PLUS WIFI 主機板,具備 4 + 2 + 1 相供電設計,搭配大型鋁擠 VRM 散熱器,支援 PCIe 4.0 傳輸介面、2 組 M.2 NVMe SSD 配置、WiFi 6 無線網絡模組,另外更支援 PBO 功能、PCIe 5.0 M.2 SSD 等其他 A620 主機板沒有的功能。



ASUS TUF GAMING A620M-PLUS WIFI 主機板



ASUS TUF GAMING A620M-PLUS WIFI



ASUS 推出 TUF GAMING A620M-PLUS WIFI 主機板,具備 4 + 2 + 1 相 VRM 供電設計,搭配 1 組大型鋁擠 VRM 散熱器,支援 PCIe 4.0 傳輸介面、2 組 M.2 NVMe SSD 配置、WiFi 6 無線網絡模組,此外 ASUS 更在 A620 主機板上悄悄開放了 PBO 功能及 PCIe 5.0 SSD 的支援,適合配搭 65W TDP Ryzen 7000 處理器的用家。





ASUS TUF GAMING A620M-PLUS WIFI



ASUS TUF GAMING A620M-PLUS WIFI 採用 M-ATX Form Factor 規格,尺寸為 24.4cm X 24.4cm,採用 6 層 PCB 設計。主機板外觀上以黑色 PCB 搭配黑色散熱器,另外在 PCB 及散熱器表面上加入 TUF GAMING 字樣、黃色線條和特別小圖案,貫徹 TUF GAMING 系列的軍事硬派風格。







支援 Ryzen 7000 處理器、全新 Socket AM5



最新 Zen 4 架構的 Ryzen 7000 處理器採用全新 LGA 1718 封裝介面,新一代 AM5 主機板由以往的 Socket AM4 PGA 1331 插座改為全新 Socket AM5 LGA 1718 插座,腳針接點由 CPU 改為主機板插槽提供,CPU Socket 安裝和拆卸方式與 Intel LGA 1700 Socket 十分相似,透過一支壓桿固定,確保壓力平均分佈於在處理器表面上,更可避免拆卸 CPU 散熱器時發生處理器鬆脫的情況。



ASUS TUF GAMING A620M-PLUS WIFI

▲ Socket AM5 插座





全新 AM5 插座的封裝尺寸與 AM4 插座同為 40.0mm x 40.0mm,同時保留雙卡扣支架的設計,兩者的安裝孔位及孔距一致,因此原有的 AM4 散熱器扣具應可繼續相容於 AM5 插座上。





AMD Ryzen 7000 Processor Family (Zen 4 architecture)

 處理器製程核心/線程L2 快取L3 快取Base 頻率Boost 頻率TDPSMTiGPU

PCIe 支援

Price
Ryzen 9 7950X3D
5nm+6nm16/3216MB128MB4.2GHz5.7GHz120WRDNA 228x Lanes PCIe 5.0US$699
Ryzen 9 7950X
16/3216MB64MB4.5GHz5.7GHz170WUS$699
Ryzen 9 7900X3D
12/2412MB128MB4.4GHz5.6GHz120WUS$599
Ryzen 9 7900X
12/2412MB64MB4.7GHz5.6GHz170WUS$549
Ryzen 9 7900
12/2412MB64MB3.7GHz5.4GHz65WUS$429

Ryzen 7 7800X3D

8/168MB96MB4.2GHz5.0GHz120WUS$499

Ryzen 7 7700X

8/168MB32MB4.5GHz5.4GHz105WUS$399

Ryzen 7 7700

8/168MB32MB3.8GHz5.3GHz65WUS$329
Ryzen 5 7600X
6/126MB32MB4.7GHz5.3GHz105WUS$299
Ryzen 5 7600
6/126MB32MB3.8GHz

5.1GHz

65WUS$229



全新 Zen 4 微架構的 Ryzen 7000 系列處理器沿用 2 x CCD + 1 x cIOD 的設計,不過在製程上就有相當大的進步,當中 CCD 升級至 TSMC 5nm FinFET 製程,而 I/O 單元則升級至 6nm 製程。更精密的製程代表處理器能夠將所需的功耗大幅降低,令效能功耗比平均提升達 40%,同時能夠在核心數目不變下使核心頻率突破 5.0GHz 以上。對比上代 Zen 3 架構 IPC 性能提升達 13%,並新增 AVX-512 指令集、DDR5 記憶體及 PCIe 5.0 等的支援性,以及改用採用 RDNA 2 顯示卡架構的 iGPU 顯示核心。







全新 AMD A620 系統晶片



ASUS TUF GAMING A620M-PLUS WIFIASUS TUF GAMING A620M-PLUS WIFI

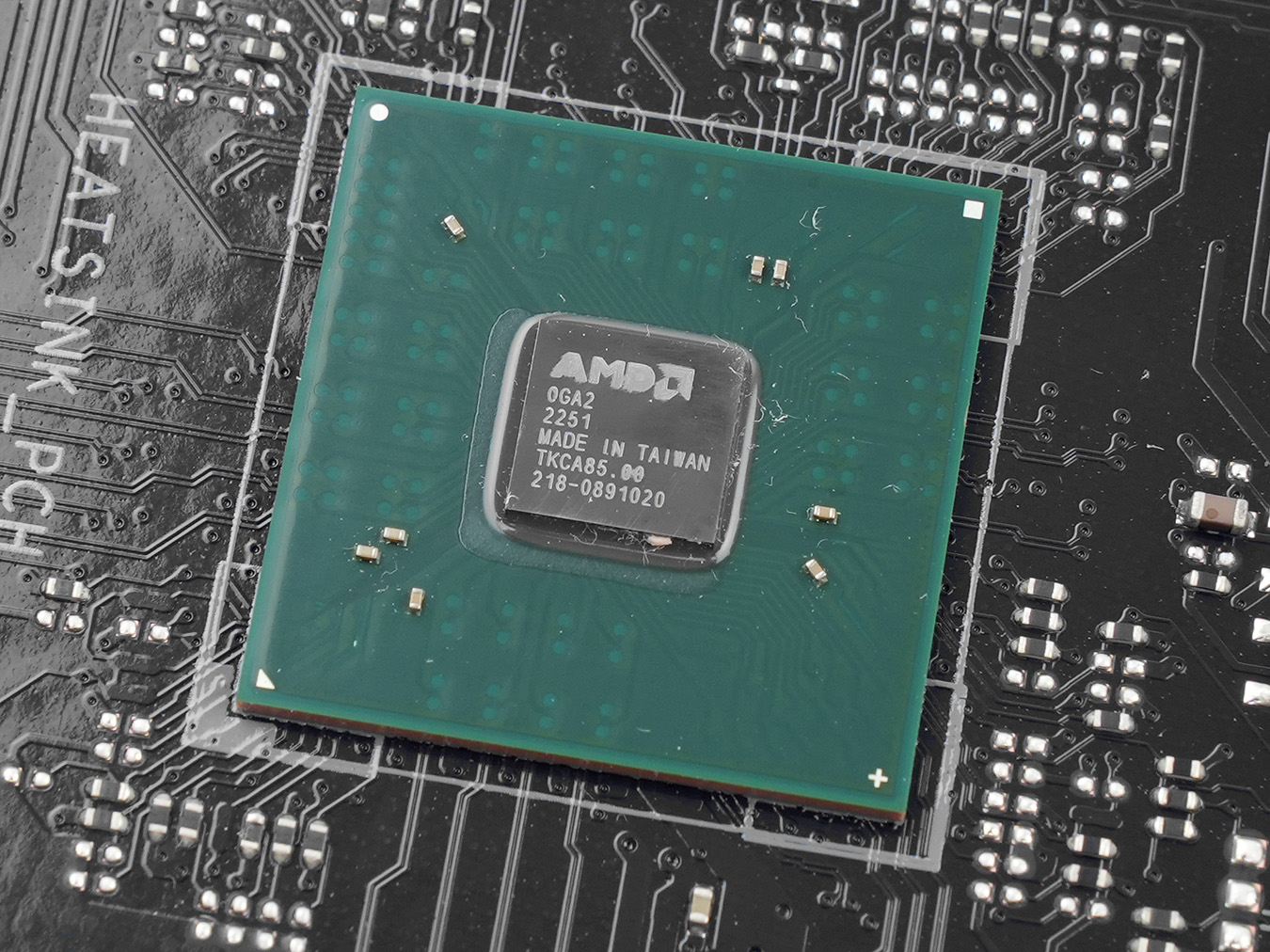

▲ PCH 散熱器 & AMD A620 系統晶片





AMD 推出入門定位的 A620 晶片組,官方市場售價由 US$85 起,同時亦不提供任何 CPU 超頻功能。AMD 表示 A620 晶片組主要設計予 65W TDP 的 Ryzen 7000 處理器,不過只要 BIOS 的 AGESA 韌體版本支援的話,用家仍可配搭更高 TDP 的處理器(e.g. 170W TDP 的 Ryzen 9 7950X)使用,只是性能有可能會被主機板 VRM 供電限制而有所影響。



ASRock A620M Pro RS

▲ AMD A620 晶片組 Block Diagram





晶片組功能方面,AMD A620 晶片組僅具備 4 + 4 組 PCIe 3.0 Lanes,可提供 1 組 PCIe 3.0 x4 介面和 1 組 PCIe 3.0 x4 或 4 組 SATA 6bps 介面。另外,A620 晶片組可提供最多 2 組 USB 10Gbps 介面、2 組 USB 5Gbps 介面和 6 組 USB 480Mbps 介面,規格相對入門。





AMD 600 Series Chipset Family

 晶片組USB 3.2 OPT1USB 3.2 OPT2USB 2.0PCIe LanesSATAOC SupportDDR5 SupportSpec Requirements
X670E

2x 20Gbps /

1x 20Gbps + 2x 10Gbps / 4x 10Gbps

8x 10Gbps12x

12x Gen4 +

8x Gen3

Up to 8x

PCIe Gen5 GFX
+ Gen5 M.2

X670

PCIe Gen4 GFX
+ Gen5 M.2

B650E

1x 20Gbps /

 2x 10Gbps

4x 10Gbps6x

8x Gen4 + 4x Gen3

Up to 4x

PCIe Gen5 GFX
+ Gen5 M.2

B650

PCIe Gen4 GFX

A620

2x 10Gbps

2x 5Gbps6x

4x Gen3 + 4x Gen3

Up to 4x

PCIe Gen4 GFX







支援最高 DDR5-6400+ OC



ASUS TUF GAMING A620M-PLUS WIFI

▲ 支援 4 組 DDR5 DIMM 擴充槽





記憶體方面,ASUS TUF GAMING A620M-PLUS WIFI 主機板設有 4 組 DDR5 DIMM 擴充槽,採用 SMT 表面黏著技術的插槽和配備金屬外殼以減少訊號干擾,支援 Dual Channel 雙通道模式,2 DIMM per Channel 配置,每組 DIMM 擴充槽最大支援 32GB 容量,系統記憶體最大容量為 128GB,支援 XMP 和 EXPO 記憶體超頻設定檔。記憶體速度方面,主機板官方規格表示支援最高 DDR5-6400+ OC 速度。



ASUS TUF GAMING A620M-PLUS WIFIASUS TUF GAMING A620M-PLUS WIFI

ASUS TUF GAMING A620M-PLUS WIFI



測試採用 Ryzen 9 7950X CPU 和 G.Skill Trident Z5 Neo DDR5-6000 32GB (F5-6000J3038F16GX2-TZ5N) 記憶體,在僅啟用 EXPO Profile 的情況下可以成功開機,足以供大部分用家正常使用。







4 + 2 + 1 相供電模組



ASUS TUF GAMING A620M-PLUS WIFI

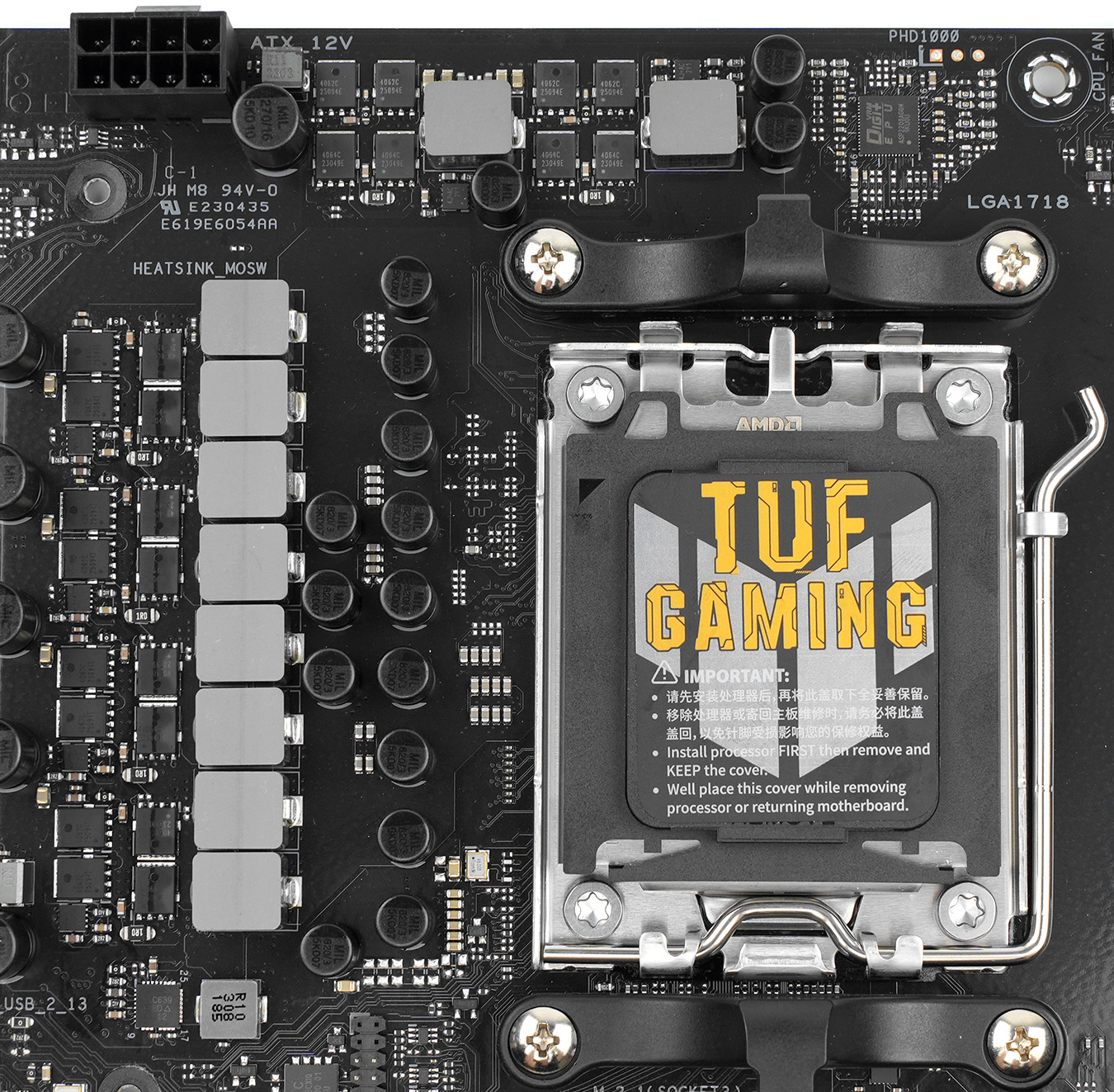

▲ 採用 7 相供電模組





VRM 供電模組方面,ASUS TUF GAMING A620M-PLUS WIFI 主機板採用 7 相供電模組,其中 4 組為 CPU vCore 供電、2 組為 SOC 供電、1 組為 MISC 供電,每相供電平均攤分電流負載,加強系統穩定性以應付繁重的運算需求。



ASUS TUF GAMING A620M-PLUS WIFI

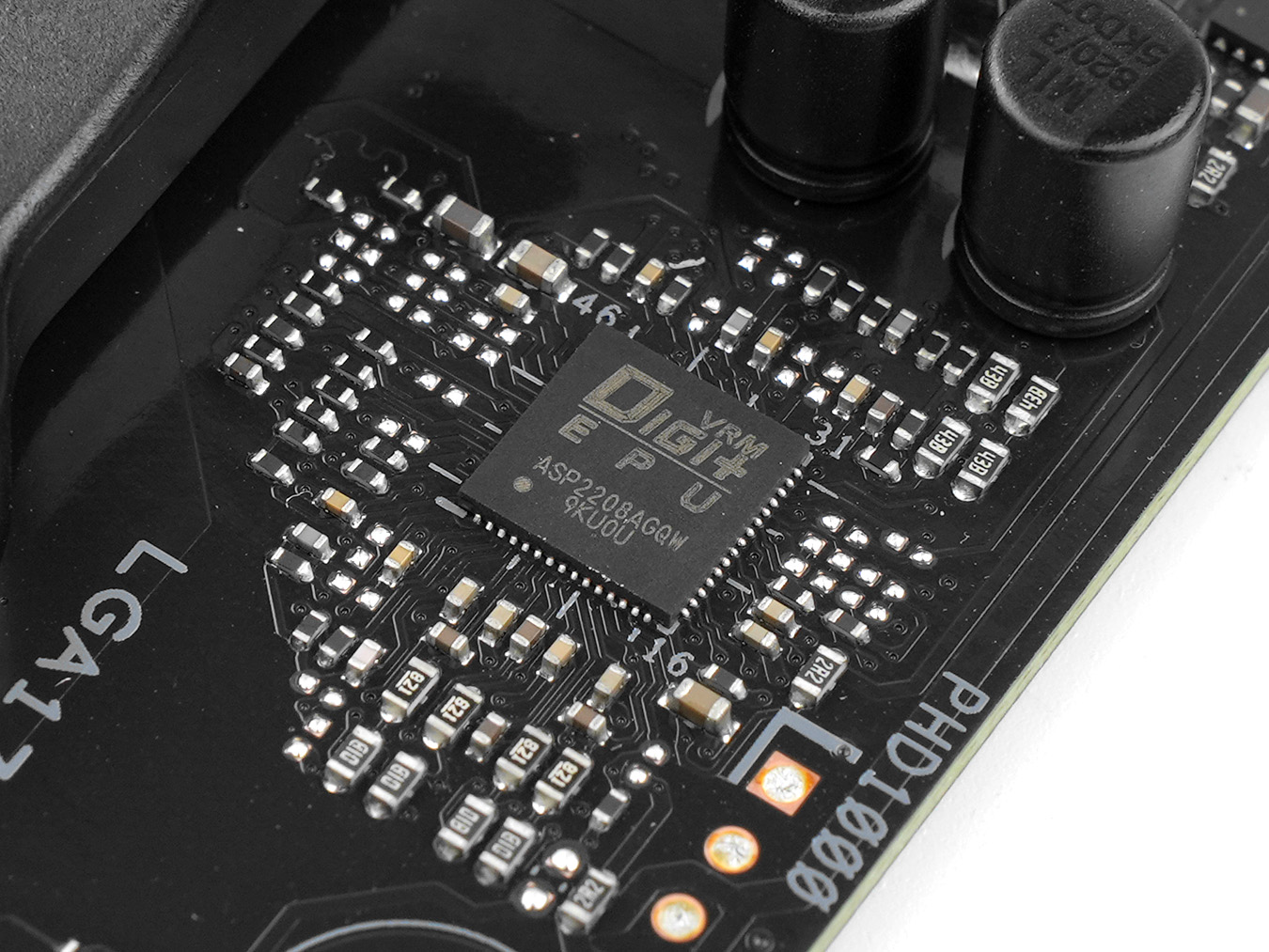

▲ DIGI+ EPU ASP2208AGQW PWM 控制器



ASUS TUF GAMING A620M-PLUS WIFIASUS TUF GAMING A620M-PLUS WIFI

▲ 4062CMT、4064CMT MOSFET 晶片





ASUS TUF GAMING A620M-PLUS WIFI 主機板採用自家 DIGI+ EPU ASP2208AGQW PWM 控制器,並以 4 + 2 相配置運作,驅動 4 相 CPU vCore 供電和 2 相 SOC 供電,共搭配 6 組 2 上 A.POWER 4062CMT 58A MOSFET + 2 下 A.POWER 4064CMT 78A MOSFET,足以應付 Ryzen 7600、7700 等 65W TDP CPU 的供電需求。



ASUS TUF GAMING A620M-PLUS WIFI

▲ SiC639 50A DrMOS 晶片





全新的 MISC 供電部分,集成 vCore 和 SOC 以外的供電部分,並配搭 1 組 Vishay SiC639 50A DrMOS 晶片。



ASUS TUF GAMING A620M-PLUS WIFI



ASUS TUF GAMING A620M-PLUS WIFI 主機板採用 1 組 ATX 8-pin CPU 供電插槽,可滿足 AMD Ryzen 7000 系列 CPU 電源功耗需求。







大型鋁擠鰭片散熱器



ASUS TUF GAMING A620M-PLUS WIFIASUS TUF GAMING A620M-PLUS WIFI

▲ 大型鋁擠鰭片散熱器





ASUS TUF GAMING A620M-PLUS WIFI 主機板採用 1 組大型鋁擠散熱器,具備鋁擠造型散熱鰭片,以增加更多散熱面積來提升散熱效果,可讓 MOSFET 晶片保特於較低的工作温度,為系統提供穩定的供電輸出。







不鏽鋼 Safeslot 加強型合金插槽



ASUS TUF GAMING A620M-PLUS WIFI

▲ PCIe 4.0 x16 插槽





ASUS TUF GAMING A620M-PLUS WIFI 主機板提供了 1 組 PCIe x16 插槽,支援最高 PCIe 4.0 x16,由 CPU Lanes 提供,另外透過 A620 晶片組提供 2 組 PCIe 3.0 x1 插槽,方便用家添加額外的 PCIe 擴充卡。



ASUS TUF GAMING A620M-PLUS WIFI



PCIEX16 插槽採用不鏽鋼 SafeSlot PCIe 接口,可增強插槽的承托力和減少插槽被扯開的機會。





PCIe 插槽配置



PCIe 插槽PCIe 速度PCIe Lanes 分配
PCIEX16 (PCIe x16)PCIe 4.0 x16CPU
PCIEX1_1 (PCIe x1)PCIe 3.0 x1A620
PCIEX1_2 (PCIe x1)PCIe 3.0 x1A620





2 組 M.2 SSD、4 組 SATA 3 介面



ASUS TUF GAMING A620M-PLUS WIFI



ASUS TUF GAMING A620M-PLUS WIFI 提供 2 組 M.2 SSD 介面配置,官方聲稱 CPU 插槽下方的 M.2_1 插槽及 PCIEX1_1 插槽下方的 M.2_2 插槽均支援最高 PCIe 4.0 x4,由 CPU Lanes 提供。



ASUS TUF GAMING A620M-PLUS WIFI



然而,從 CPU-Z 軟件中可以看到 ASUS TUF GAMING A620M-PLUS WIFI 主機板實際上悄悄解鎖了 PCIe 5.0 M.2 SSD 的支援,不過考慮到主機板的定位及價錢,加上 PCIe 5.0 M.2 SSD 尚未普及,應該鮮有用家會以 PCIe 5.0 M.2 SSD 配搭這塊主機板。





M.2 SSD 插槽配置



M.2 插槽M.2 速度支援M.2 長度規格Lanes 分配
M.2_1PCIe 4.0 x4 (64 Gb/s)M Key 2280CPU

M.2_2

PCIe 4.0 x4 (64 Gb/s)M Key 2280CPU



ASUS TUF GAMING A620M-PLUS WIFI



此外,主機板提供了 4 個 SATA 6Gbps 接口,皆由 A620 系統晶片提供,並支援 RAID 0、RAID 1、RAID 10 運作模式。







6 組 USB 接口、HDMI / DisplayPort 輸出



ASUS TUF GAMING A620M-PLUS WIFI 主機板沒有採用 Pre-Installed I/O Shield 設計,用家在安裝主機板前,需要預先把 I/O 檔板安裝到機箱上,這部分較為遜色。



ASUS TUF GAMING A620M-PLUS WIFI

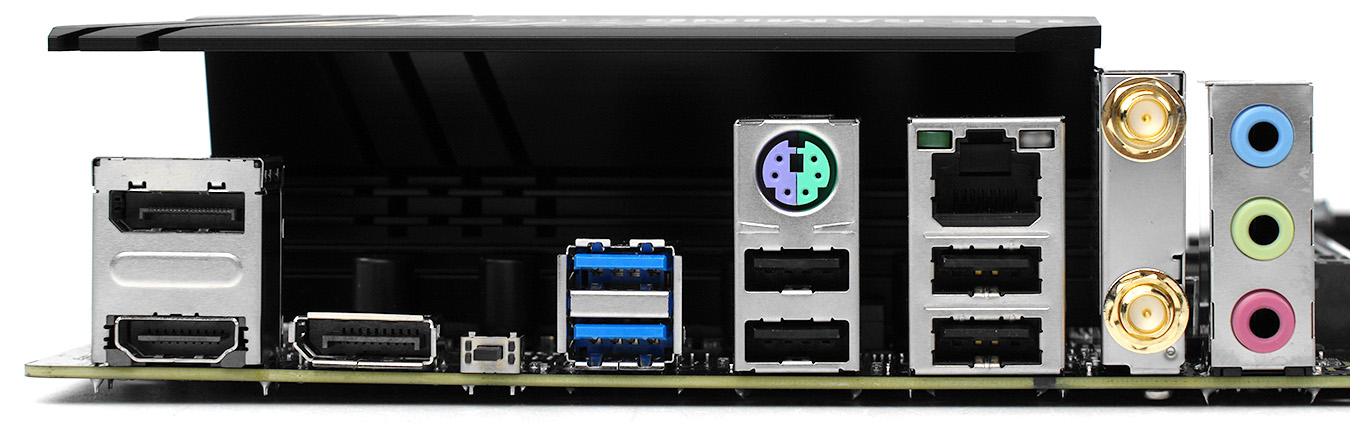

ASUS TUF GAMING A620M-PLUS WIFI 主機板後置 I/O 面板提供 1 組 HDMI 2.1 (TMDS) 和 2 組 DisplayPort 1.4 影像輸出接口,前者支援最高 7680x4320@60Hz 解析度,後者支援最高 3840x2160@144Hz 解析度。另外亦提供 4 組 USB 2.0 Type-A 接口,以及 2 組 USB 3.2 Gen 1 5Gbps Type-A 接口,整體 USB 接口數量相對貧乏。



ASUS TUF GAMING A620M-PLUS WIFI



主機板亦提供 1 組 USB 3.2 Gen 1 5Gbps 前置 USB Type-C 接口。







Realtek 2.5G 網絡模組



ASUS TUF GAMING A620M-PLUS WIFI

▲ Realtek RTL8125BG 2.5G 網絡晶片





ASUS TUF GAMING A620M-PLUS WIFI 採用 Realtek RTL8125BG 2.5G 網絡晶片,支援最高 2,500 Mbps 網絡傳輸速度,並向下支援 1000/100/10 Mbps 速度。







Wi-Fi 6 無線網絡模組



ASUS TUF GAMING A620M-PLUS WIFI

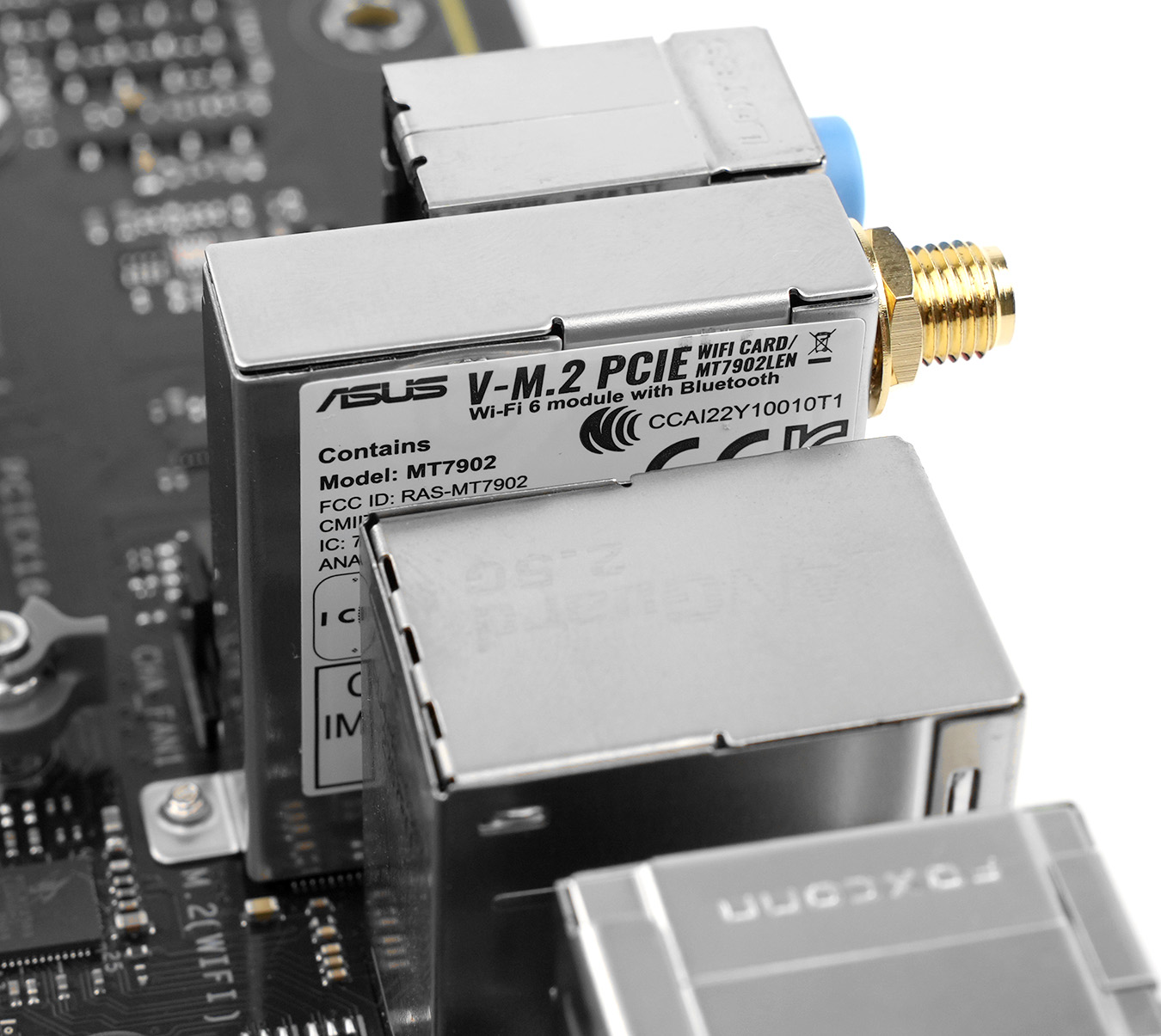

▲ MediaTek Wi-Fi 6 Wi-Fi Card





無線網絡方面,ASUS TUF GAMING A620M-PLUS WIFI 主機板採用 MediaTek MT7902LEN 無線網絡模組,支援 802.11ax 單頻 1x1 160MHz Wi-Fi 技術,並向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定,近距離傳輸速度更高、更低延遲,同時具備 Bluetooth 5.3 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。







Realtek ALC897 音效模組



ASUS TUF GAMING A620M-PLUS WIFI



音效方面,ASUS TUF GAMING A620M-PLUS WIFI 主機板採用了 Realtek ALC897 音效晶片,支援最高 7.1 聲道劇場級環繞音效、 S/PDIF 光纖輸出,具備左右聲道的線路隔離設計,並搭配高品質音效電容,是現時低中階主機板常見的音效晶片配置。







Aura Sync RGB 燈光支援



ASUS TUF GAMING A620M-PLUS WIFIASUS TUF GAMING A620M-PLUS WIFI

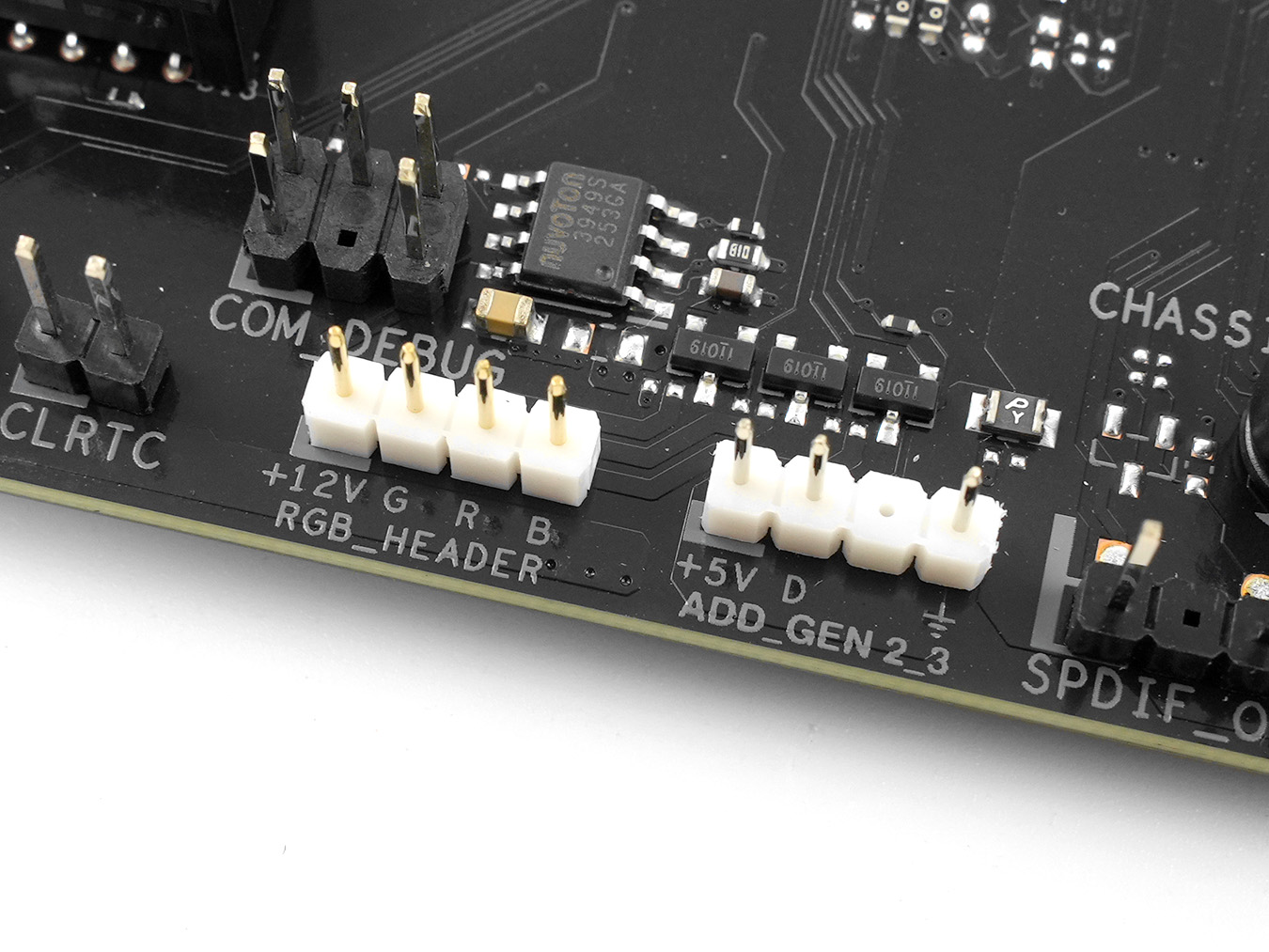

為滿足用家需求,主機板提供了 3 組 3-pin 可編程 RGB 接口,輸出為 5V 3A 15W,讓用家為系統佈置更豐富的 RGB 燈效,另外亦提供了 1 組 4-pin RGB LED 接口,支援標準 5050 RGB LED 燈條,輸出為 12V 3A 36W。







主機板 BIOS 介面



ASUS TUF GAMING A620M-PLUS WIFI

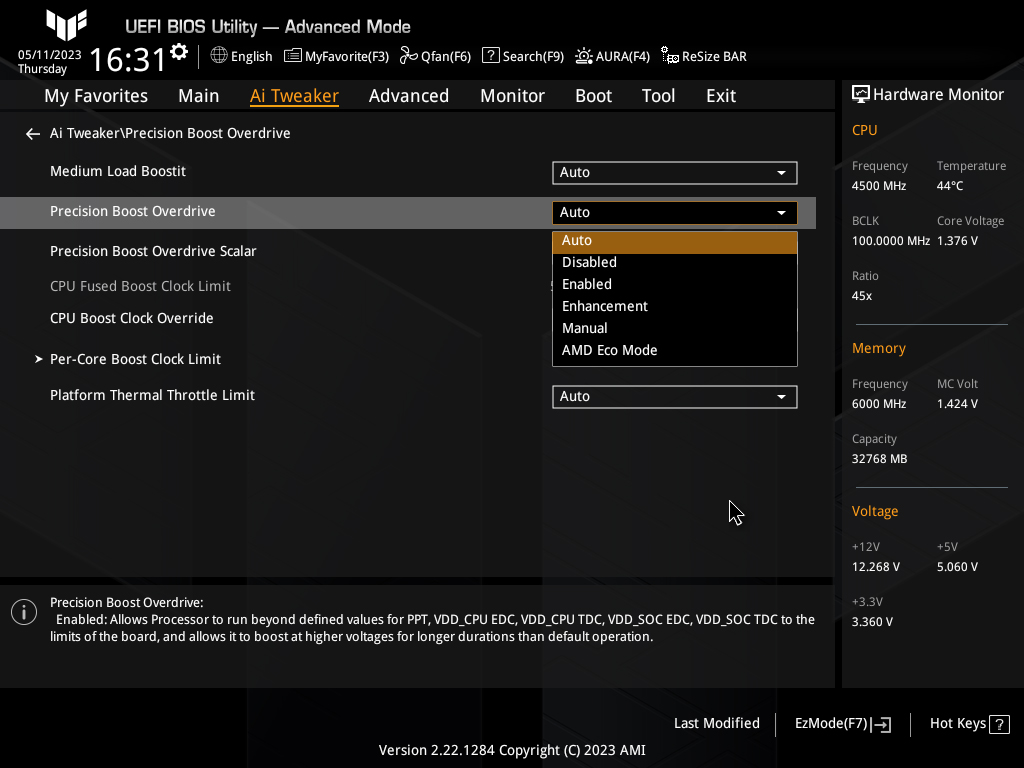

根據 AMD 官方規格,A620 晶片組不支援 CPU 超頻,ASUS 卻在 TUF GAMING A620M-PLUS 主機板上加入了 PBO 功能的支援,令用家有機會通過打開 PBO 功能,獲得性能上的提升。





ASUS TUF GAMING A620M-PLUS WIFI 主機板

售價:HK$1,299

查詢:ASUS Hong Kong (3582-4770)





小編評語:



ASUS 推出 TUF GAMING A620M-PLUS WIFI 主機板,具備 4 + 2 + 1 相 VRM 供電模組,配搭大型鋁擠鰭片 VRM 散熱器,雖然足以應付 65W TDP 的 Ryzen 7000 處理器,在同級產品中卻屬於較弱的配置。另外 ASUS 在 A620 主機板上開放了 PBO 功能及 PCIe 5.0 M.2 SSD 的支援,可惜主機板價錢快將追到原生已支援 PBO 的入門 B650 主機板,加上 PCIe 5.0 M.2 SSD 尚未普及,若果這塊主機板定價可以再進取多一點或許會更有競爭力。
