ASUS ProArt B760-CREATOR D4 主機板

ASUS 全新推出 ProArt 創作者系列 B760-CREATOR D4 主機板，具備 12 + 1 + 2 相 50A DrMOS 數位供電設計，配搭 2 組大型鋁擠散熱鰭片 VRM 散熱器，支援最新 PCIe 5.0 傳輸介面、最高 DDR4-5333+ OC、1 + 2.5G Dual LAN 雙網絡模組、9 組 USB 接口，擁有不俗的供電能力以及充足的擴充與連接功能，適合配搭 Intel 13 代非 K 版 i7 / i5 處理器。

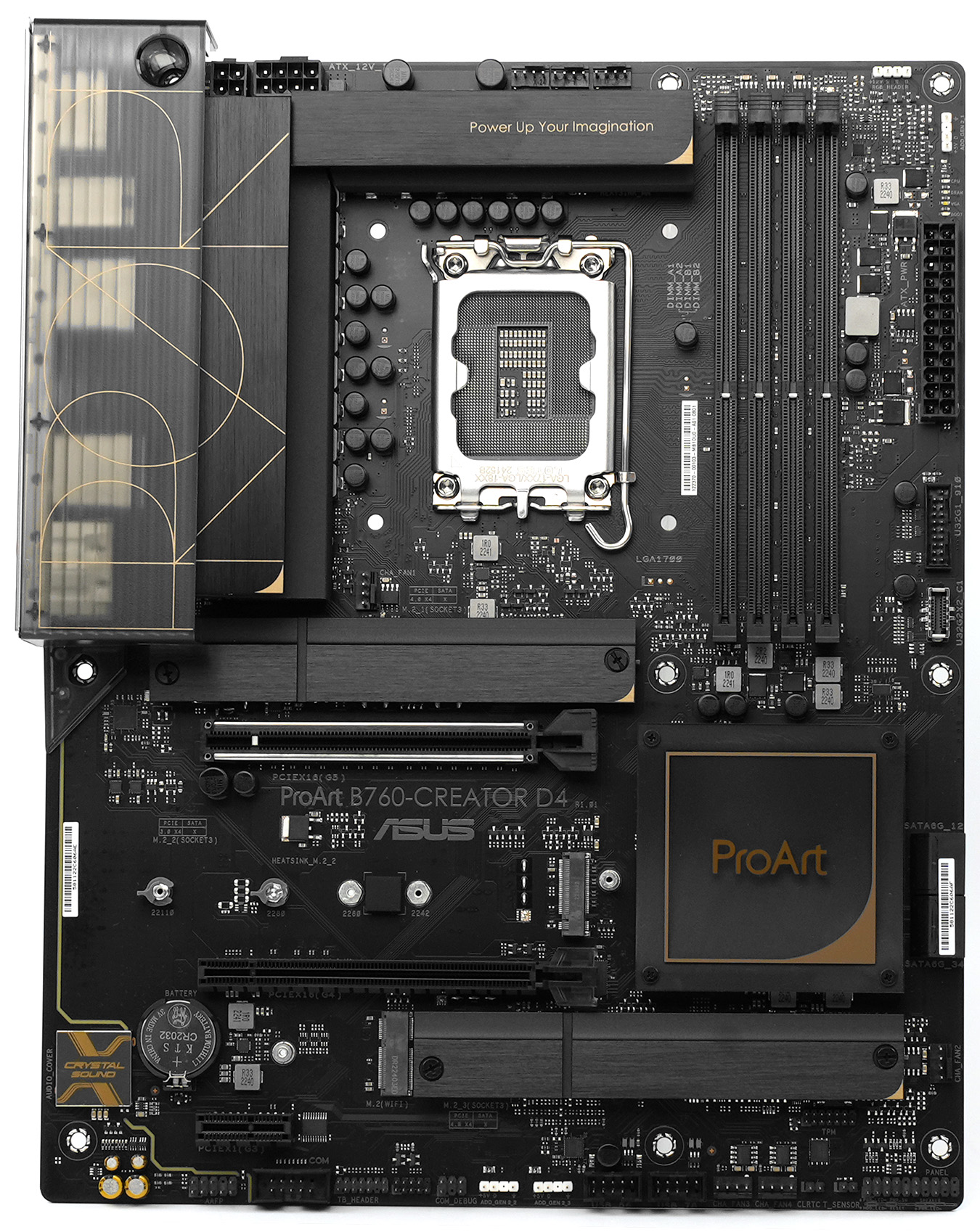

ASUS ProArt B760-CREATOR D4 主機板採用 ATX Form Factor 設計，尺寸為 30.5cm x 24.5cm，採用黑色 PCB 配搭黑色散熱器，金屬散熱器表面採用拉絲紋表面處理，亦有以金色印上幾何圖案及「Power Up Your Imagination」字樣，配上半透明塑膠 I/O Cover，全塊主機板沒有任何燈光，給予產品一種沉實穩重的形象。

支援第 13 代 Core 處理器、LGA 1700 Socket

Intel B760 主機板沿用上代 LGA 1700 處理器介面，支援第 13 代 Core 處理器和兼容第 12 代 Core 處理器，外觀較舊有的 LGA 115X、1200 有著相當大的差別，不但從正方型變成長方型，尺寸為 37.5mm x 45.0mm，防呆的凹槽移至上下各兩處而不是左右兩側各一，更大的改動在於 Socket 裝載板的打開方式換成類似 LGA 1366 的結構，插座杆與裝載板的方向相反。

▲ LGA 1700 Socket

雖然這代的處理器介面稱作 LGA 1700，但實際上 LGA Pin 數為 1800 個引腳，暫時有 100 個引腳尚未作出定義，將會預留給未來的 CPU 作為額外電源或 I/O 引腳之用，做法與當年 LGA 2011 相似。

第 13 代桌上型 Intel Core 處理器規格

全新第 13 代 Core 系列 Raptor Lake 處理器升級至第 3 代 SuperFin 電晶體的 Intel 7 制程 (10nm++)，同樣採用大小核混合架構，大核心 (P-Core) 採用全新高效能的 Raptor Cove 微架構，小核心 (E-Core) 採用升級版高能耗效率的 Gracemont 微架構。就採用全新制程，Intel 第 13代 Core 處理器主要的升級是大核心 (P-Core) 時脈最高提升了 600MHz 和每個核心的 L2 Cache 提升至 2MB 容量，小核心 (E-Core) 相比上代，增加至最高 16 核心、L2 Cache 容量提升至 4MB，核心時脈最高提升了 600MHz 至最高 4.3GHz，核心數量最高為 24 核心、32 線程設計，最高 PL2 功耗為 253W，單核性能提升了 15% 和多核性能提升了 41%。同時支援全新 DDR5 及舊有 DDR4 記憶體模組，支援原生 DDR5-5600 及 DDR4-3200 記憶體速度，並支援最新 PCIe 5.0 傳輸技術，提供 16 條 PCIe 5.0 及 4 條 PCIe 4.0 線路。

全新 Intel B760 系統晶片

▲ PCH 散熱器 & Intel B760 PCH 系統晶片

Intel 為 13 代 Core 處理器推出中階 B760 晶片組，對比 Z790 在功能及規格上有所刪減，例如 Z790 可支援 PCIe 5.0 雙 x8 繪圖接口，B760 則不可分割只有單一 PCIe 5.0 x16。同時 B760 僅支援記憶體超頻，不支援 CPU Ratio 超頻，同時 DMI 4.0 Lanes 亦由 x8 降至 x4，CPU 與 PCH 晶片之間頻寬降至 7.96GB/s，是兩者的主要市場區間。

Intel 700 系列晶片組規格

週邊規格方面，對比上代 Intel B660 晶片組，B760 的 PCIe 4.0 Lanes 數目由 6 個加至 10 個，PCIe 3.0 Lanes 數目則由 8 個減至 4 個，除此之外其餘規格完全相同。至於對比 Z790，B760 的週邊規格亦有所刪減，除了 HSIO Lanes 數目由 38 個減至 24 個之外，Z790 PCH 有 20 個 PCIe 4.0 Lanes，而 B760 只有 10 個，因此 PCIe 4.0 SSD 支援數目亦相對減少，SATA 數目亦由 8 個減至 4 個，如果用家未必用得着 Z790 的擴充性及超頻功能， B760 可能是一個性價比較高的選擇。

支援最高 DDR4-5333+ OC

記憶體方面，ASUS ProArt B760-CREATOR D4 主機板支援 DDR4 記憶體，設有 4 組 DDR4 DIMM 擴充槽，支援 Dual Channel 雙通道模式、2 DIMM per Channel 配置，每組 DIMM 擴充槽最大支援 32GB 容量，系統記憶體最大容量為 128GB。記憶體速度方面，主機板官方規格表示支援最高 DDR4-5333+ OC 速度 (1DPC 1R)。

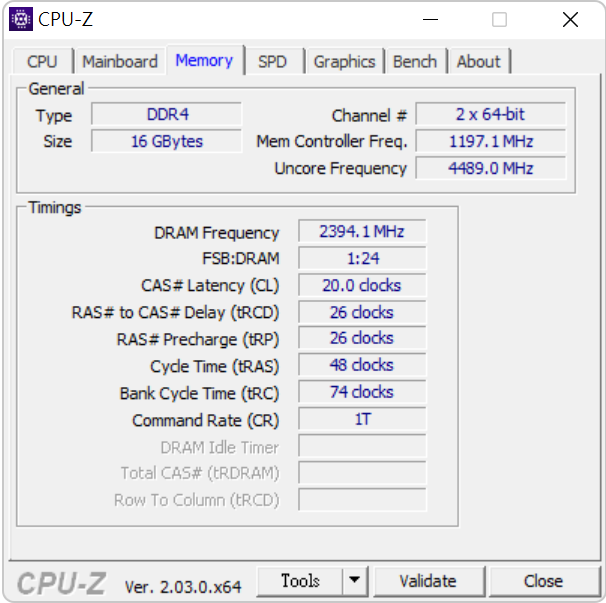

測試採用 i5-13600K CPU 搭配 G.Skill Trident Z Royal DDR4-4000 16GB (F4-4000C18S-16GTRS) 記憶體，在手動調整工作電壓及延遲值後成功超頻至 DDR4-4800 CL20 Gear 2 並完成 AIDA64 記憶體讀寫速度測試，雖然未能達到官方標示的速度，不過仍有一定記憶體超頻能力。

12 + 1 + 2 相 50A DrMOS 供電模組

▲ 12 + 1 + 2 組 50A DrMOS 供電模組

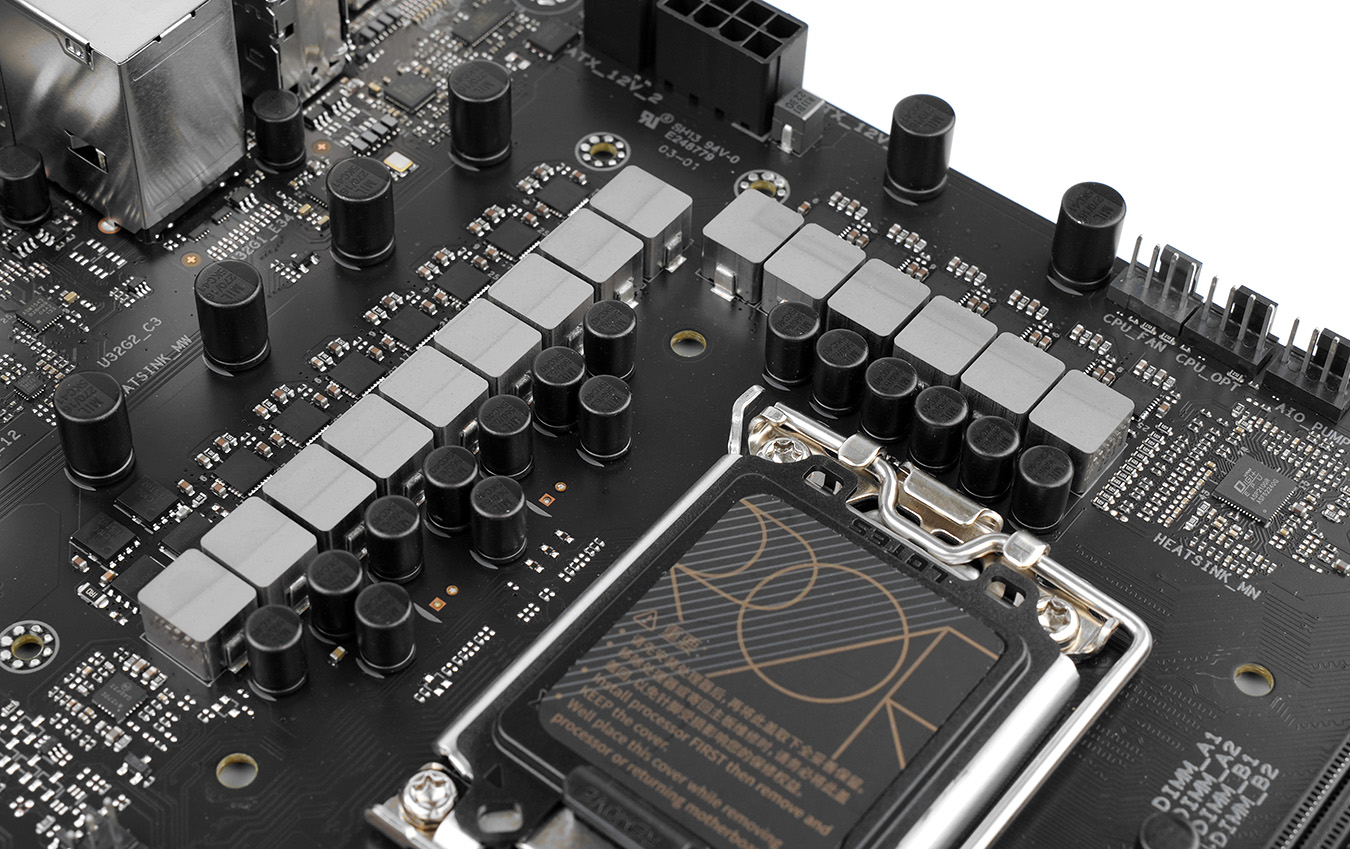

VRM 供電模組方面，ASUS ProArt B760-CREATOR D4 主機板採用 15 組 Power Stages 供電模組，其中 12 組為 CPU vCore 供電、1 組為 VCCGT 供電、2 組為 VCCAUX 供電，而 vCore 部分採用 Teamed 供電架構，相比 Phase Doubler 供電架構，可有效提升 Transient Response 瞬態響應的時間，大幅縮短約 20ns 的供電反應延遲，亦能有效減低的 Vdrop 幅度達 30mV，以提供更穩定的供電輸出。

▲ ASP2100 PWM 控制器

▲ SiC654 DrMOS 晶片

ASUS ProArt B760-CREATOR D4 主機板採用自家 DIGI+ EPU ASP2100 PWM 控制器，支援雙通道輸出配置，並以 12 (6x2) + 2 相 Teamed 雙倍功率級運作，驅動 12 組 CPU vCore 供電和 1 組 VCCGT 供電，配搭 12 組 Vishay SiC654 50A DrMOS 晶片，Core 供電每兩個 Power Stages 為一個相位，並每個 Power Stages 都擁有獨立迴路，單顆能夠提供最高 50A 持續電流處理能力，vCore 部分總輸出可達 600A 電流負載。

全新的 VCCAUX 供電部分，結合以往的 VCCSA 和 VCCIO 的供電，負責處理 CPU 內部記憶體控制器和 PCIe 控制器供電，主機板採用 OnSemi NCP81270C PWM 控制器，直出驅動 2 相 VCCAUX 供電，配搭 2 組 1 上 4C10C + 1 下 4C06C MOSFET 配置。

▲ 金屬合金功率電感、鈺邦 MIL 5K 黑色電容

採用金屬合金功率電感搭配低電阻台系鈺邦 MIL 5K 小時系列黑色電容，在高度負載或是大幅超頻下改善 Vcore 電壓供應穩定，在 105ºC 極端環境下能具備至少 5 千小時使用壽命，帶來更穩定的供電輸出。

▲ ATX 8+4-pin CPU 供電插槽

ASUS ProArt B760-CREATOR D4 主機板採用 1 組 ATX 8-pin 和 1 組 ATX 4-pin CPU 供電插槽，以提供足夠的 CPU 電源功耗需求。

大型鋁擠鰭片散熱器

ASUS ProArt B760-CREATOR D4 主機板採用 2 組大型鋁擠散熱器，具備鋁擠造型散熱鰭片，以增加更多散熱面積來提升散熱效果，可讓 MOSFET 晶片保特於較低的工作温度，為系統提供穩定的供電輸出。

SMT PCIe 5.0 插槽、不鏽鋼 SafeSlot PCIe 接口

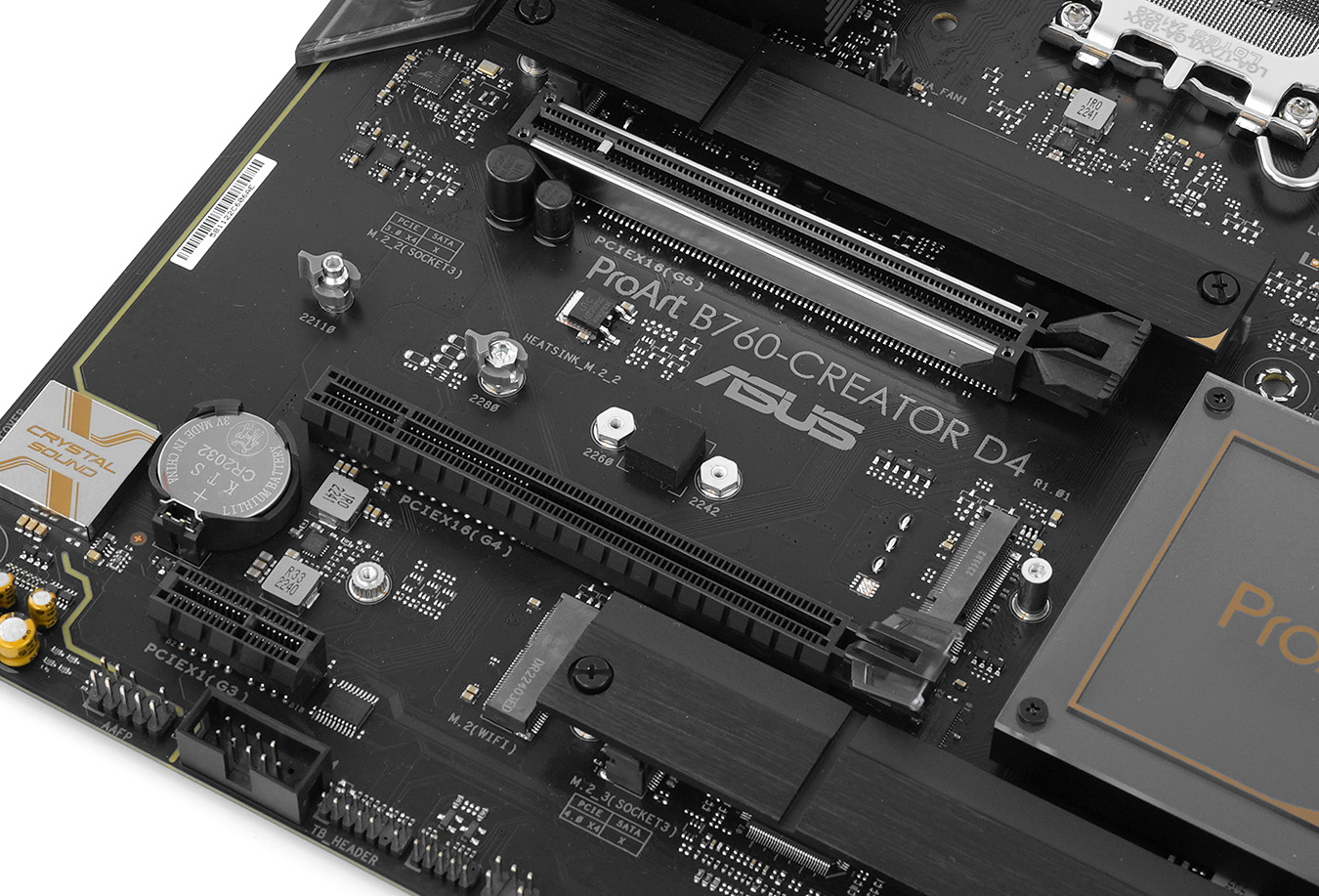

ASUS ProArt B760-CREATOR D4 主機板提供了 2 組 PCIe x16 插槽，上方的 PCIEX16(G5) 插槽支援最高 PCIe 5.0 x16，由 CPU Lanes 提供，下方的 PCIEX16(G4) 插槽支援最高 PCIe 4.0 x4，由 B760 晶片組提供，另外亦透過 B760 晶片組提供 1 組 PCIe 3.0 x1 插槽。

PCIEX16(G5) 插槽採用不鏽鋼 SafeSlot PCIe 接口，可增強插槽的承托力和減少插槽被扯開的機會。另外，為了應付 PCIe 5.0 高達 128GB/s 的傳輸速度，更採用 SMT 表面黏著技術的插槽設計，相比傳統 DIP PCIe 插槽，可提供更穩定的訊號傳輸，並減少訊號衰減的機會。

PCIe 插槽配置

3 組 M.2 SSD 介面、4 組 SATA 3 介面

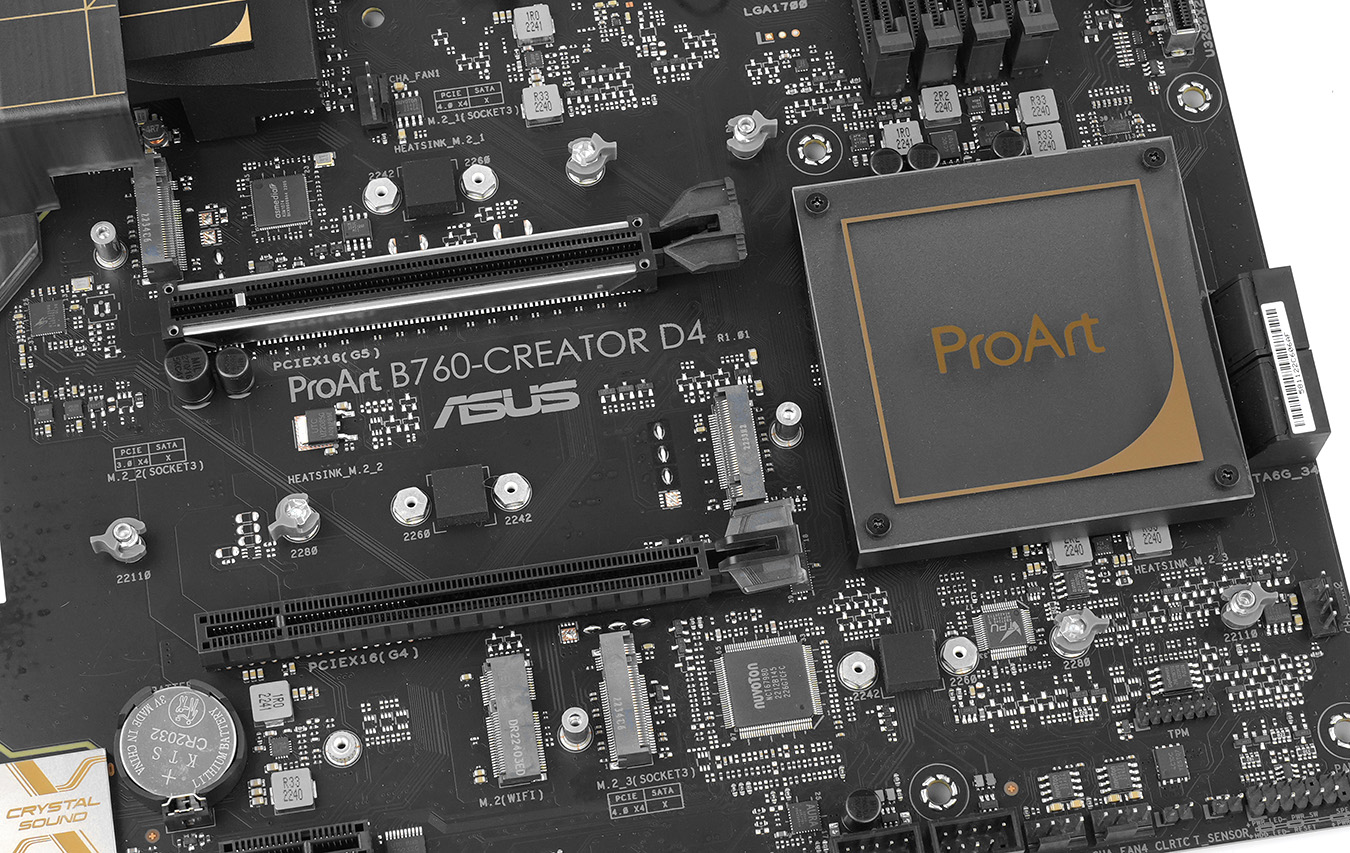

ASUS ProArt B760-CREATOR D4 主機板提供 3 組 M.2 SSD 介面配置，CPU 插槽下方的 M.2_1 插槽由 CPU Lanes 提供，支援最高 PCIe 4.0 x4，而 PCIEX16(G5) 插槽下方的 M.2_2 插槽由 B760 PCH 提供，支援最高 PCIe 3.0 x4，與 PCIEX1 插槽及 M.2 WiFi 插槽共享頻寬，另外 PCIEX16(G4) 插槽下方的 M.2_3 插槽同樣由 B760 PCH 提供，兩者皆支援最高 PCIe 4.0 x4。

*當 PCIEX1 或 M.2 WiFi 插槽偵測到裝置時，M.2_2 插槽會以 PCIe 3.0 x2 模式運行。

上方的 M.2_1 插槽及最下方的 M.2_3 插槽皆具備單面導熱貼的金屬散熱器，可滿足高速 M.2 SSD 產品的散熱需求，避免發生過熱降速的情況，確保高速 M.2 SSD 能穩定地提供最佳的讀寫速度。

M.2 SSD 插槽配置

此外，主機板提供了 4 個 SATA 6Gbps 接口，皆由 B760 系統晶片提供，並支援 RAID 0、RAID 1、RAID 5、RAID 10 運作模式。

Pre-Installed I/O Shield、1 + 2.5G Dual LAN

ASUS ProArt B760-CREATOR D4 主機板採用了 Pre-Install I/O Shield 設計，除了令用家安裝時更加方便外，對於採用開放式機箱的玩家來說將會更整齊美觀，亦強化了防塵效果，非常貼心。

後置 I/O 面板提供 1 組 HDMI 2.1 接口，支援最高 4K@60Hz 解析度，以及 1 組 DisplayPort 1.4 接口，支援最高 8K@60Hz 解析度，並支援 HDCP 2.3、HDR 及 4K Ultra HD 播放。USB 連接埠方面， 主機板提供 4 組 USB 2.0 接口、4 組 USB 3.2 Gen 1 5Gbps 接口與 1 組 USB 3.2 Gen 2x1 10Gbps Type-C 接口，週邊連接性相對充足。

另外主機板亦提供 1 組 USB 3.2 Gen 2x2 20Gbps 前置 Type-C 接口。

Realtek 2.5G + Intel 1G LAN 網絡模組

▲ RTL8125BG 2.5G 網絡晶片 & I219V 1G 網絡晶片

ASUS ProArt B760-CREATOR D4 主機板採用一顆 Realtek RTL8125BG 2.5G 網絡晶片及一顆 Intel I219V 1G 網絡晶片，分別支援最高 2,500 Mbps 及 1,000 Mbps 網絡傳輸速度，雖然以單一線路提供 2Gbps 速度的光纖寬頻服務仍未普及，但卻非常適合用作連接現時相當流行的 NAS 及 DAS 等儲存裝置，而且分開 Dual LAN 處理就可以在下載大型檔案或是上傳備份資料的同時，不影響對外的互聯網連接速度。

預載 M.2 WiFi 插槽

▲ E Key M.2 WiFi 插槽

ASUS ProArt B760-CREATOR D4 主機板雖然沒有預載支援 WiFi 無線網絡模組，但在 PCIEX16(G4) 插槽下方預載了 1 組 M.2 WiFi 插槽，頻寬與 M.2_2 插槽共享，支援最長 E Key 2230 WiFi / BT PCIe WiFi 模組，可供用家自行安裝。

Realtek ALC897 音效模組

▲ ALC897 音效晶片

音效方面，ASUS ProArt B760-CREATOR D4 主機板採用了 Realtek ALC897 音效晶片，支援最高 7.1 聲道劇場級環繞音效、S/PDIF 光纖輸出，具備左右聲道的線路隔離設計，並搭配高品質音效電容，是現時低中階主機板常見的音效晶片配置。

ASUS ProArt B760-CREATOR D4 主機板

售價︰HK$2,299

查詢︰ASUS Hong Kong (3582-4770)

小編評語：

ASUS 全新推出 ProArt B760-CREATOR D4 主機板，VRM 供電部分採用 12 + 1 + 2 相 50A DrMOS 數位供電設計，配搭大型鋁擠散熱鰭片，供電能力不俗，亦具備 1 + 2.5G Dual LAN 雙網絡模組、9 組 USB 接口等創作者有機會用得着的功能，可惜對比上代同系列 B660-CREATOR 主機板，失去了前面板 USB Type-C 60W PD 快充功能及背面 I/O USB Type-C 顯示輸出功能，不過作為唯一一塊支援雙網絡模組的 B760 主機板，如果用家打算配搭 Intel 13 代非 K 版 CPU，又有此方面的連接需求，這塊主機板的價錢會比支援雙網絡模組的 Z790 主機板來得更相宜。
