GIGABYTE B650I AORUS ULTRA 主機板

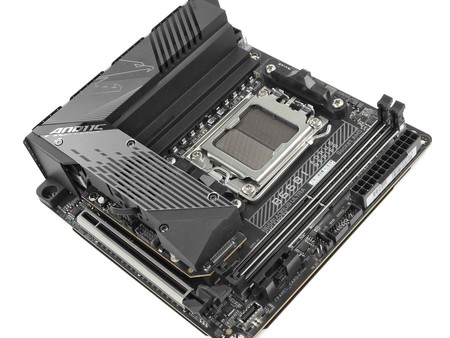

▲ GIGABYTE B650I AORUS ULTRA 主機板

GIGABYTE 全新推出 B650I AORUS ULTRA Mini-ITX 主機板，具備 8 + 2 + 1 相 105A SPS 數位供電設計，足夠應付 Ryzen 7000 處理器平台使用，支援 PCIe 4.0 傳輸介面、3 組 M.2 NVMe SSD 配置、2.5G LAN 網絡模組、WiFi 6E 無線網絡模組，在細小面積的 Mini-ITX 主機板提供不俗的主機板連接和擴充功能，可滿足大部分有意組裝小型電腦需求的遊戲玩家。

GIGABYTE B650I AORUS ULTRA 主機板採用 Mini-ITX Form Factor 設計，尺寸為 17.0cm x 17.0cm，採用黑色 PCB 搭配黑色的金屬散熱器，在主機板散熱器表面加入灰色幾可線條和鷹神圖樣，整體外觀設計十分低調。

GIGABYTE B650I AORUS ULTRA 主機板採用 12 層 2oz Copper PCB，能夠大大減少電磁干擾和增強信號的穩定性，更能提升主機板供電和記憶體超頻的穩定度。另外，主機板背面更採用奈米碳塗層鋁金屬背板連接，有效加強主機板的承重能力，避免彎板以保護內部線路，亦可為 mosfet 背面和 M.2 SSD 提供少許被動散熱效果。

GIGABYTE B650I AORUS ULTRA 主機板附連 2 組風扇延長線、1 組前端控制面板延長線和 1 張 GC-B650I FRONT CARD，以作延長及擴充主機板功能。

支援 Ryzen 7000 處理器、全新 Socket AM5

最新 Zen 4 架構的 Ryzen 7000 處理器採用全新 LGA 1718 封裝介面，新一代 AM5 主機板由以往的 Socket AM4  PGA 1331 插座改為全新 Socket AM5 LGA 1718 插座，腳針接點由 CPU 改為主機板插槽提供，CPU Socket 安裝和拆卸方式與 Intel LGA 1700 Socket 十分相似，透過一支壓桿固定，確保壓力平均分佈於在處理器表面上，更可避免拆卸 CPU 散熱器時發生處理器鬆脫的情況。

▲ Socket AM5 插座

全新 Socket AM5 插座的封裝尺寸與 Socket AM4 同樣為 40.0mm x 40.0mm，並保留雙卡扣支架的設計，固住於主機板底部的金屬背板，安裝孔位和孔距幾乎一致，因此部分 AM4 散熱器可相容於 Socket AM5 插座上。

AMD Ryzen 7000 Processor Family (Zen 4 architecture)

 Zen 4 架構的 Ryzen 7000 處理器採用全新的 5nm Zen 4 Core 和 6nm I/O Die，核心數目不變情況下突破核心頻率至 5.0GHz 以上，對比上代 Zen 3 架構 IPC 性能提升達 13%，並新增支援 AVX-512 指令集、DDR5 記憶體、PCIe 5.0，以及 RDNA 2 核心的 iGPU 內置顯示。

全新 AMD B650 系統晶片

▲ AMD B650 系統晶片

全新 AMD B650 晶片組為 AMD Socket AM5 主機板的中階定位規格，B650 主機板被規範提供至少 1 組 PCIe 4.0 插槽和 1 組 PCIe 4.0 NVMe SSD 儲存裝置 (可選升級至 PCIe 5.0)，而 B650E 主機板則需要提供至少 1 組 PCIe 5.0 插槽和 1 組  PCIe 5.0 NVMe SSD 儲存裝置，並支援支援 CPU 和記憶體超頻解鎖。相比 X670E / X670 主機板採用 2 組 IOD 晶片，B650E / B650 僅採用 1 組 IOD 晶片，因此晶片組 PCIe 通道數量將減少一半以上，雖然主機板連接性和擴充性有所限制，但好處是廠商可選擇等級較低的主機板層數用料、中繼器晶片及插槽用料等，可為入門或中階等級需求的用家，提供相對較便宜實惠售價的主機板。

▲ PCH 散熱器

由於 B650 晶片組採用全新製程的晶片，運作時的發熱量並不高，採用被動式散熱器便可解決散熱問題，以提供完全寧靜的工作表現。

全新 B650E / B650 晶片組具備 8x PCIe 4.0 Lanes 和 4x PCIe 3.0 Lanes，可提供 2 組 PCIe 4.0 x4 介面和 1 組 PCIe 3.0 x4 或 4 組 SATA 6bps 介面。另外，可提供最多 1 組 USB 20Gbps 介面、4 組 USB 10Gbps 介面 和 6 組 USB 480Mbps 介面，晶片組規格為中規中距，可滿足入門至中階用家的需求。

AMD 600 Series Chipset Family

支援最高 DDR5-6400+ OC

▲ 支援 2 組 DDR5 DIMM 擴充槽

記憶體方面，GIGABYTE B650I AORUS ULTRA 主機板設有 2 組 DDR5 DIMM 擴充槽，採用 SMT 表面黏著技術的插槽以減少訊號干擾，支援 Dual Channel 雙通道模式、 1 DIMM per Channel 配置，每組 DIMM 擴充槽最大支援 32GB 容量，系統記憶體最大容量為 64GB，支援 XMP 和 EXPO 記憶體超頻設定檔。記憶體速度方面，主機板官方規格表示支援最高 DDR5-6400+ OC 速度 (1DPC 1R)。

8 + 2 + 1 組 105A SPS 供電模組

▲ 採用 8 + 2 + 1 組 105A SPS 供電模組

VRM 供電模組方面，GIGABYTE B650I AORUS ULTRA 主機板採用 11 組數位供電設計，其中 8 組為 CPU vCore 供電、2 組為 SOC 供電、1 組為 MISC 供電，每相供電平均攤分電流負載，加強系統穩定性以應付繁重的運算需求。

▲ MP2857 PWM 控制器

▲ RAA22010540 105A SPS 晶片 & NCP303160 60A SPS 晶片

GIGABYTE B650I AORUS ULTRA 主機板採用 Infineon XDPE192C3B PWM 控制器，並以直出式 8 + 2 相配置運作，驅動 8 相 CPU vCore 供電和 2 相 SOC 供電，配搭 8 組 Renesas RAA22010540 105A SPS DrMOS 晶片和 2 組 On Semi NCP303160 60A SPS DrMOS 晶片，vCore 部分總輸出可達 840A 電流負載，足夠應付 Ryzen 7000 CPU 的供電需求。

▲ MxL7630S MOSFET 晶片

全新的 MISC 供電部分，集成 vCore 和 SOC 以外的供電部分，並配搭 1 組 MaxLinear MxL7630S 整合式 MOSFET 晶片。

▲ 採用金屬合金功率電感、聚合物鋁/鉭電容

採用矮身金屬合金功率電感搭配貼片式 SP-Cap 聚合物鋁電容及 POSCAP 聚合物鉭電容，能平滑 CPU VCore 電壓供應的穩定性，並具備低 ESR/ESL 電阻的特性，在高頻率運作仍能保持穩定性，並能有效降低供電時所產生的雜訊及電力損耗，可提升系統穩定性及增強超頻能力。

▲ ATX 8-pin CPU 供電插槽

GIGABYTE B650I AORUS ULTRA 主機板採用 1 組 ATX 8-pin CPU 供電插槽，可滿足 AMD Ryzen 7000 系列 CPU 電源功耗需求。

整合式鋁擠散熱器

▲ 整合式鋁擠鰭片散熱器

GIGABYTE B650I AORUS ULTRA 主機板採用整合式鋁擠散熱器，具備鋁擠造型散熱鰭片，透過一條導熱管連接兩組金屬散熱器，其中一邊是主 VRM 散熱器，為 VRM 供電模組進行散熱，另外一邊是副散熱器，為 M.2 SSD 和 PCH 晶片組進行散熱。

超耐久不鏽鋼 PCIe 插槽

▲ 提供 1 組 PCIe 4.0 x16 插槽

GIGABYTE B650I AORUS ULTRA 主機板提供了 1 組 PCIe x16 插槽，PCIEX16 插槽支援最高 PCIe 4.0 x16，並由 CPU Lanes 提供。PCIEX16 插槽更採用超耐久不鏽鋼 PCIe 插槽，可增強插槽的承托力和減少插槽被扯開的機會，亦加入了 PCIe EZ-Latch 加大型卡扣，可讓用家更便利地拔除顯示卡。

PCIe 插槽配置

堆疊式子母板設計

▲ 採用堆疊式子母板設計

由於 Mini-ITX 主機板 PCB 面積有限，GIGABYTE B650I AORUS ULTRA  主機板採用堆疊式子母板設計。透過 PCB 加建(僭建)方式，把獨立 PCB 子板連接到 PCB 母板的上空，能夠取考地運用空間並加入更多主機板功能，可讓在主機板正面支援 2 組 M.2 SSD、RESET 按鍵、3pin 5V ARGB 接頭、USB 2.0 9pin 接頭等。

用家需要插上附連的前端 USB 插座延長線，以提供 2 組USB 2.0 9pin 接頭。

GC-B650I FRONT CARD

GIGABYTE B650I AORUS ULTRA 附連 1 張 GC-B650I FRONT CARD 子卡，可用於安裝在主機板右下方的 FPANEL_CARD 插座，以提供 4 組 SATA 6Gbps 接口、前端控制面板接口、SYS_FAN1 4-pin PWM 風扇供電接口、4-pin RGB LED 接口。

用家需要插上附連的風扇延長線和前端控制面板延長線，提供 1 組 4-pin PWM 風扇供電接口和前端控制面板接口。另外筆者建議預先連接延長線後才插上 GC-B650I FRONT CARD，可讓用家更便利地處理組裝步驟。

FPANEL_CARD 插座旁邊亦設延長風扇供電插座，用家可連接延長線以提供 CPU_OPT 4-pin PWM 風扇供電接口。

3 組 M.2 SSD 介面

GIGABYTE B650I AORUS ULTRA 總共支援 3 組 M.2 SSD 介面配置，其中 2 組在主機板正面的堆疊式 PCB 上，另外 1 組在主機板背面上。

▲ M2B_CPU 插槽 (左)、M2A_CPU 插槽 (右)

GIGABYTE B650I AORUS ULTRA 主機板的獨立堆疊式 PCB，提供 2 組 M.2 SSD 介面配置，子板正面的 M2B_CPU 插槽支援最高 PCIe 5.0 x4，子板背面的 M2A_CPU 插槽支援最高 PCIe 4.0 x4，並皆由 CPU LANES 提供。另外，子板正面的 M2B_CPU 插槽具備雙面導熱貼的第三代 Thermal Guard 金屬散熱裝甲輔以主動式散熱設計，透過主動式風扇散熱搭配巨型散熱片，可應付巨熱的 PCIe 5.0 SSD；子板背面的 M2A_CPU 插槽則是透過整合式 VRM 鋁擠散熱器的副散熱器進行散熱。

此外，主機板母板背板亦支援 1 組 M.2 SSD 介面配置，背面的 M2C_SB 插槽支援最高 PCIe 4.0 x4，並由 B650 晶片組提供。而 M2C_SB 插槽亦透過主機板的奈米碳塗層鋁金屬背板進行散熱，雖然散熱效果相信不會太好，但總好過沒有。

M.2 SSD 插槽配置

Pre-Installed I/O Shield、8 組 USB 接口、HDMI / DisplayPort 輸出

GIGABYTE B650I AORUS ULTRA 主機板採用了 Pre-Install I/O Shield 設計，除了令用家安裝時更加方便外，對於採用開放式機箱的玩家來說將會更整齊美觀，亦強化了防塵效果，非常貼心。

GIGABYTE B650I AORUS ULTRA 主機板後置 I/O 面板提供 1 組 HDMI 2.1 (TMDS) 和 1 組 DisplayPort 1.4 影像輸出接口，前者支援最高 7680x4320@60Hz 解析度，後者支援最高 3840x2160@144Hz 解析度，支援 HDCP 2.3、HDR 及 4K Ultra HD 播放。

另外亦提供 2 組 USB 2.0 Type-A 接口、2 組 USB 3.2 Gen1x1 5Gbps Type-A 接口、2 組 USB 3.2 Gen 2x1 10Gbps Type-A 接口，以及 1 組 USB 3.2 Gen2x1 10Gbps Type-C 接口，整體 USB 數目十分充足。當中的 USB-C 接口更支援 DisplayPort 1.4 影像輸出，支援最高 3840x2160@144Hz 解析度。

另外主機板提供 1 組 USB 3.2 Gen 2x1 10Gbps 前置 USB Type-C 接口。

Q-FLAHS PLUS 按鈕

GIGABYTE B650I AORUS ULTRA 主機板設有Q-FLAHS PLUS 按鈕，即是 BIOS Flashback 功能，在沒有安裝 CPU 的情況，按下 BIOS Flashback 按鈕便能進行更新 BIOS 版本的動作，十分實用。

Intel 2.5G 網絡模組

▲ Intel I225-V 2.5G 網絡晶片

GIGABYTE B650I AORUS ULTRA 主機板採用 Intel I225-V 2.5G 網絡晶片，支援最高 2,500 Mbps 網絡傳輸速度，並向下支援 1000/100/10 Mbps 速度，雖然以單一線路提供 2Gbps 速度的光纖寬頻服務仍未普及，但卻非常適合用作連接現時相當流行的 NAS 及 DAS 等儲存裝置。

AMD Wi-Fi 6E RZ616 無線網絡模組

▲ MediaTek Wi-Fi 6E Wi-Fi Card

無線網絡方面，GIGABYTE B650I AORUS ULTRA 主機板具備 AMD Wi-Fi 6E RZ616 無線網絡模組，採用 MediaTek MT7922A22M 無線網絡卡，支援 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術，並向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定，最高頻段更由 5GHz 升級到 6GHz，近距離傳輸速度更高、更低延遲，同時具備 Bluetooth 5.2 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。

Realtek ALC4080 音效晶片

▲ ALC4080 音效晶片

音效方面，GIGABYTE B650I AORUS ULTRA 透過獨立子板加建音效模組，採用 Realtek ALC4080 音效晶片，支援DSD 格式播放、音效格式最高為 32-bit / 192KHz、DTS:X Ultra 音訊技術，並提供自動偵測耳機抗阻功能，搭配使 Nichicon Fine Gold 音效處理電容，提供迫真音響效果。

RGB FUSION 燈光支援

為滿足用家需求，GIGABYTE B650I AORUS ULTRA 主機板提供 1 組 4-pin RGB LED 接口，支援標準 5050 RGB LED 燈條，輸出為 12V 2A 24W，以及 1 組 3-pin 可編程 ARGB 接口，輸出為 5V 5A 25W，並支援 RGB FUSION 燈效控制，讓用家為系統佈置更豐富的 RGB 燈效。

GIGABYTE B650I AORUS ULTRA 主機板

售價︰HK$待定

查詢︰Synnex HK (2347-2038)

平平評語：

GIGABYTE B650I AORUS ULTRA 主機板，採用不俗的 8 + 2 + 1 組 105A SPS 供電模組，足夠應付 Ryzen 7000 全系列處理器平台使用，並且透過堆疊式子母板設計和 FRONT CARD 等加建，支援多達 3 組 M.2 NVMe SSD 配置和 4 組 SATA 6Gbps 接口，相比其他品牌的擴充數量是更有優勢，亦透過延長線以提升更多主機板功能，如前置面板控制、USB 2.0 9-pin、4-pin PWM 風扇供電接口等，不過缺點是用家安裝步驟相對比較繁複。整體十分適合對主機板擴充有需求的小型機箱玩家。
