2022-12-01
4G LTE Cat.4、支援 AI Mesh
D-Link EAGLE PRO AI G415 + M15 實測
文: Goofy Ko / 評測中心


對於無寬頻覆蓋或是短期租約住戶,不妨考慮 D-Link 入門級 EAGLE PRO AI G415 4G LTE 無線路由器,4G LTE 支援最高 150Mbps 下載、50Mbps 上傳速度,也可連接 1Gbps 寬頻服務,Wi-Fi 方面支援 AX1500 雙頻無線網絡頻寬,適合對網絡速度要求不高又打算以 4G 平 Plan 作為家居網絡使用的讀者,如果不夠用可再補一隻 M15 混搭組成 AI MESH,安裝及使用上都非常具彈性。



EAGLE PRO AI G415 + M15 Mesh 超來 !!

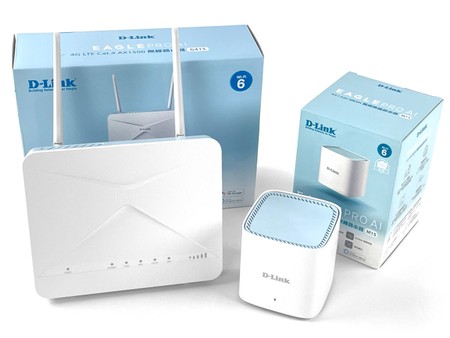

G415 + M15

對於短期租約或沒有寬頻覆蓋的用家,D-LINK 推出 EAGLE PRO AI G415 4G LTE 無線路由器,支援 LTE Cat.4 規範能提供最高 150Mbps 下載及 50Mbps 上傳速度,同樣亦可支援 1Gbps 寬頻,使用上相當具彈性,支援 Wi-Fi 6 制式,入門級雙頻設計合共提供最高 1500Mbps 無線網絡頻寬,具備家長監護、AI QoS 流量管控及每週網絡報告等功能,如果想覆蓋更大範圍,用家可以再補一隻 M15 混搭 AI MESH 網絡,安裝及使用上都非常簡單。





D-Link G415 4G LTE Router

▲ D-Link G415 4G LTE 無線路由器





對於沒有光纖網絡覆蓋的村屋及唐樓的住戶來說,以往通常都會使用 ADSL 寬頻網絡,不但月費不便宜,網絡速度也慢得感人。隨著 4G 服務計劃越來越便宜,不少人都會考慮改用 4G 網絡搭配 LTE 無線路由器作為家居網絡的解決方案。今次要為大家介紹的就是 D-Link 全新推出的 G415 4G LTE 無線路由器,支援 LTE Cat.4 規範能提供最高 150Mbps 下載及 50Mbps 上傳速度,並加入一系列 AI 智慧功能,主攻入門級 LTE Router 市場。





D-Link G415 4G LTE Router

▲ 純白色機身、直立式設計





D-Link G415 作為全新 EAGLE PRO AI 系列的一員,同樣採用了白色襯淺灰藍色的機身設計,對比過往常見的黑色機身更時尚具未來感。採用直立式設計,機身尺寸為 198 x 170 x 66 mm,方便用家擺放在窄身的窗台上,加強 LTE 網絡收發能力,機背及機頂設有散熱柵格讓廢熱透過對流排出。





D-Link G415 4G LTE Router

▲ 正面底部設有狀態指示燈及訊號指示燈





D-Link G415 的機身正面設有多組 LED 指示燈,除了分別顯示電源、互聯網、2.4GHz、5GHz、LTE/3G 的運作狀況外,另外加入 SMS 燈號,當接收到 SMS 訊息時會閃爍提示用家進入網頁後台閱讀。更設有流動網絡訊號強弱燈號,協助用家去找尋最適合的路由器擺放位置。







LTE Cat.4 規範、最高 150Mbps 下載速度



D-Link G415 4G LTE Router

▲ 採用 2FF Mini SIM 卡插槽





路由器採用了俗稱大卡的 Mini SIM 卡插槽,電信頻段支援性可參考下表,覆蓋香港大部分主力使用的 LTE 網絡頻段,提供 LTE Cat.4 (3GPP Release 10) 最高 150Mbps 下載速度及 50Mbps 上傳速度。





技術支援頻段
4G LTE FDD

B1/B3/B7/B8/B28

(2100/1800/2600/900/700 MHz)

4G LTE TDD

B38/B40/B41

(2600/2300/2500 MHz)

3G

DC-HSPA+/HSPA+/HSPA/UMTS B1/B8

(2100/900 MHz)





D-Link G415 4G LTE Router

▲ 兩支外置 LTE 天線採用 SMA 接口





機背設有兩支可拆式外置 LTE 天線,採用 SMA 接口,方便用家自行更換更高增益的天線或配合室外天線將接收點延伸至頂樓或陽台等訊號較佳的位置,加強 LTE 網絡的收發能力。





D-Link G415 4G LTE Router

▲ 1 WAN + 3 LAN 有線網絡接口





設有 1 組 WAN 及 3 組 LAN 接口,全部支援 Gigabit Ethernet 規格,滿足一般家庭對有線網絡連接的需求,而且當 G415 單純作為 LTE Router 使用時,該 WAN 接口亦可以充當 LAN Port 使用。







AX1500 雙頻 4-Stream 設計、額外偵測天線



D-Link G415 4G LTE Router

▲ 4 支 Wi-Fi 天線藏在 PCB 夾層之中 (黃框示)





D-Link G415 作為一部入門級的 4G LTE Router,Wi-Fi 方面就採用 5GHz + 2.4GHz 的雙頻設計,當中只有 5GHz 的頻段支援 Wi-Fi 6 (802.11ax) 傳輸協定,而 2.4GHz 則只支援 Wi-Fi 4 (802.11n) 協定,兩個頻段皆支援 2x2 MU-MIMO 傳輸配置,分別提供 1,200Mbps 及 300Mbps Wi-Fi 頻寬,4 Stream 串流訊道合共提供約 1,500Mbps 總無線網絡頻寬,故標示為 AX1500 規格。



Wi-Fi 頻段傳輸協定串流訊道訊道頻寬最大頻寬
5GHzWi-Fi 6 (802.11ax)220/40/80 MHz1,200Mbps
2.4GHzWi-Fi 4 (802.11n)220/40 MHz300Mbps



另外,PCB 上除了 4 組負責 Wi-Fi 收發的天線外,還額外埋藏了一組 2.4/5GHz 雙頻天線 (紅框示),用來實時監控附近 Wi-Fi 頻道的狀態,提供 AI Wi-Fi 智慧連網功能,透過適時自動切換至較低干擾的頻道,加強無線網絡的穩定性。







支援備援線路功能



D-Link G415 4G LTE Router

▲ 設有 WAN Failover 備援功能





D-Link G415 支援 WAN Failover 備援功能,透過 DNS Query + ICMP Ping 定時偵測互聯網連接狀況,當主網絡無法提供服務時便會自動切換至備援連線,而當主連線恢復時則會重新連接至主網絡。







內建 USSD 發送及 SMS 收發功能



D-LINK DWR-961 4G LTE Router

▲ 儲值卡通常需要使用 USSD 快速碼申請服務





現時有些 4G 儲值卡非常抵玩,幾十蚊就有 50GB 數據用,一些網絡用量不高的用戶都會以儲值卡代替上台。但每當儲值卡內餘額不足或需要申請增值服務時,除了可以透過被動接收 SMS 訊息去了解儲值卡狀態外,還可以透過執行指定的 USSD 快速碼,亦即是平常撥打那些「*#xxxx#」的指令,主動進行查詢或服務申請。



D-Link G415 4G LTE Router

▲ USSD 快速功能碼傳送功能





D-Link G415 就有特別加入 SMS 訊息收發及 USSD 功能碼傳送功能,當用家的 SIM 卡接收到 SMS 時,機面的 SMS 狀態指示燈就會閃爍提醒用家進入傳統網頁後台查閱訊息。更能藉著 USSD 快速功能碼傳送功能撥出相應指令,進行餘額查詢、流量開通或金額儲值等動作。現時市面上絕大部分 LTE Router 都沒有加入這個功能,D-Link 在這部分值得加分。



D-Link G415 4G LTE Router

▲ 能在 WEB 後台收發 SMS





拆解 D-Link G415



D-Link G415 4G LTE Router

▲ PCB 上並沒有加入任何散熱片





將 D-Link G415 的外殼拆開後,可以看到產品並沒有加入任何 Heatsink 或散熱片,主 SoC 處理器直接外露在 PCB 外面,只有在 Wi-Fi 收發元件表面加入導熱貼及金屬屏蔽,降低內外在干擾,同時能夠確定產品選用了超低功耗的 Wi-Fi 6 及 LTE 解決方案。



D-Link G415 4G LTE Router

▲ Realtek RTL8198D SoC 晶片





進一步將僅有的金屬屏蔽移除後,可以看到 D-Link G415 採用的主要晶片與相同系列中的 M15 及 R15 一模一樣,同樣採用全套的 Realtek 超低功耗 Wi-Fi 6 解決方案,搭載 Realtek RTL8198D 入門級 Wi-Fi SoC 晶片,內建了兩顆 MIPS 架構 CPU、最高運作時脈為 900MHz。同時內建 128MB DDR2 記憶體、4 Port Gigabit Switch 及高功率放大器等等,加上支援智慧自組 Mesh 網絡的功能,是一顆超低功耗、高度整合設計的 Wi-Fi SoC 晶片。



D-Link G415 4G LTE RouterD-Link G415 4G LTE Router

▲ Realtek RTL8832AR 晶片(左) /

Realtek RTL8192FRH 晶片 (右)





Wi-Fi 收發部分,G415 搭載了 1 顆 Realtek RTL8832AR 晶片提供 1 組 5GHz Wi-Fi 6 (802.11ax) 頻段,支援 2x2 MU-MIMO、80MHz 訊道頻寬,最高頻寬速度為 1,200Mbps;以及 1 顆 Realtek RTL8192FRH 晶片提供 1 組 2.4GHz Wi-Fi 4 (802.11n) 頻段,支援 2x2 MU-MIMO、40MHz 訊道頻寬,最高頻寬速度為 300Mbps,兩個頻段合共 4 條串流訊道合共提供約 1,500Mbps 無線網絡頻寬。此外,由於兩顆 Wi-Fi 晶片都經已內建了 FEM 模組,加上 RTL8192D SoC 晶片內建的訊號放大器,所以並沒有搭載獨立前端晶片。



D-Link G415 4G LTE Router

▲ Quectel EC200T-EU LTE Cat.4 模組





D-Link G415 的 LTE 收發功能是基於 Quectel ET200T-EU LTE Cat.4 模組,支援 2x2 DL MIMO 及 64-QAM,能達到 LTE Cat.4 最高 150Mbps 下載速度及 50Mbps 上傳速度。



D-Link G415 4G LTE Router

▲ XT26G01BWSEG 1Gb NAND Flash





記憶體方面,Realtek RTL8198D SoC 晶片內建了 128MB 的記憶體,另外加入 1 顆 XTX Technology 的 XT26G01BWSEG 1Gb NAND-Flash,提供 128MB 的韌體儲存空間。







EAGLE PRO AI 手機應用程式、整合 AI 智慧功能



D-Link G415 同時支援透過 EAGLE PRO AI 手機應用程式或傳統網頁介面進行初始化設定,如果選擇以手機 APP 進行設置,只需掃瞄機底或快速安裝卡上的 QR Code,再依照畫面指示逐步設定 SSID 名稱、Wi-Fi 密碼及管理員密碼等設定即可。



EAGLE PRO AI 手機應用程式EAGLE PRO AI 手機應用程式

▲ EAGLE PRO AI APP 主介面





設定完成後便會進入 EAGLE PRO AI 手機應用程式的主介面,除了可以查看網絡狀態等一般資訊以及更改一些簡單的設定外,當然少不了 EAGLE PRO AI 系列路由器賣點之一的各項實用 AI 功能,接下來我將會為大家一一介紹。



EAGLE PRO AI 手機應用程式EAGLE PRO AI 手機應用程式

▲ 設有家長控制功能





先說家長控制功能,能夠針對不同家庭成員的裝置制定不同的網絡使用時間,特別設有「允許限制期間連線」的選項,可以將裝置的連接速度在限制時段內降至 1Mbps,讓父母能在一定程度上限制孩子利用網絡進行娛樂,但同時保留了基本的訊息收發及查閱網上資料等的連線能力,對比「一刀切」的限制方式更具彈性。



EAGLE PRO AI 手機應用程式EAGLE PRO AI 手機應用程式

▲ 網站過濾器功能





同時提供了網站過濾器功能,能夠手動將網站新增至黑名單,而且不再限於輸入完整網址,例如輸入「hkepc」就會一併封鎖 hkepc.com、hkepc.net 等不同副域名的版本,每個設定檔最多能夠加入 24 項網站封鎖名單,防止子女瀏覽不良內容。





EAGLE PRO AI 手機應用程式EAGLE PRO AI 手機應用程式

▲ 能自訂封鎖畫面語句





另外還可以就自行設定當受限制的裝置嘗試連線時會顯示的訊息,而不是出現瀏覽器原生的無法連線頁面,不會讓受限對像「死得不明不白」。



EAGLE PRO AI 手機應用程式EAGLE PRO AI 功能介紹

▲ AI 助理功能會提供每週網絡使用報告





而 AI 助理功能就是 EAGLE PRO AI 系列的獨有功能,路由器系統會監測日常的網絡動態,在每個週一生成過往一週的頻寬報告、Wi-Fi 環境報告及數據用量報告,監察的內容包括是否有裝置在夜間時段頻繁活動、當週使用的數據用量及 Wi-Fi 環境是否混雜多干擾等等,方便用家針對性地解決相關問題。



EAGLE PRO AI 手機應用程式EAGLE PRO AI 手機應用程式

▲ AI QoS 功能可以為裝置設定網絡優先度





D-Link G415 還加入了 AI QoS 流量管控功能,在首次開啟後要先進行一次網絡速度測試,之後便可以根據測得的網絡頻寬自動分配網絡資源,用家亦可以手動將對流量需求較高的裝置設定成高優先權,確保在流量擠擁時資源能夠獲得適當分配,對於頻寬資源有限的 4G LTE 網絡來說就更為實用。



EAGLE PRO AI 手機應用程式EAGLE PRO AI 手機應用程式

▲ 加入健康模式





最後要介紹的就是健康模式功能,裡面設有兩個選項,其中一個是讓用家快速開關網際網絡連線,而另一個則是排程限制就寢時間的網絡連線能力,當到達就寢時間後就會直接中斷所有裝置的互聯網連線能力,防止家人在晚間一直滑臉書、看影片不睡覺影響健康。







4G LTE 網絡速度測試:



測試配置:



測試產品 - D-Link G415 4G LTE 無線路由器

SIM - CSL 4.5G 全速服務計劃

Wi-Fi 頻段 - 5GHz

接收端手機 - Samsung Galaxy S21

測速應用程式 - Speedtest by Ookla 手機應用程式




測試地點



考慮到 D-Link G415 4G LTE 路由器主打家用市場,能夠配合 4G LTE 數據組合為村屋、寮屋及唐樓等未有光纖覆蓋的住處提供家居寬頻,故筆者分別在新界村屋及九龍市區唐樓合共三個地點進行 LTE 網絡接收速度測試。



4G LTE 速度測試結果





測試地點下載速度(Mbps)上傳速度(Mbps)延遲(ms)
沙田曾大屋村63.743.257
長沙灣福華街77.636.939
長沙灣元州街87.537.033





結果顯示,D-Link G415 4G LTE 憑藉兩支外置式 4G LTE 天線,在九龍市區的下載速度能夠在達到 80Mbps 上下,而在網絡資源相對較少的新界近郊測試點也有 63Mbps 的成積。雖然網絡速度會受到網絡供應商、天氣、接收位置及網絡繁忙程度等多項因素影響,上述的測試結果僅供參考,但整體而言而經比 ADSL 網絡服務的速度提升不少,足夠應付日常工作及娛樂的需要。







D-Link EAGLE PRO AI M15 Mesh Router



D-Link  EAGLE PRO AI M15

▲ 機體小巧迷你





如果一隻 G415 不夠覆蓋整個住所,大家可以考慮再搭一隻 M15 組成 AI MESH,D-Link EAGLE PRO AI M15 在外觀設計方面與之前介紹過的 COVR-1100 非常相似,同樣是小巧迷你的正方體機身,採用內置式天線設計,體積為 92mm x 92mm x 92mm。在純白色的機身上加入淡灰藍的頂蓋及底蓋,產品正面印上銀色的 D-Link 字樣,簡約低調的設計擺放在家居任何位置都不會帶來違和感,頂底兩蓋皆有加入散熱氣孔對流排出廢熱,讓裝置長時間維持穩定運作。同時正面設有一顆 LED 狀態指示燈,透過不同顏色及模式顯示路由器的運作狀況,例如白燈常亮就是正常運作中、橘燈閃爍則代表無法連線至互聯網或未完全設定,方便用家根據燈號提示進行簡單的問題排解。





D-Link  EAGLE PRO AI M15

▲ 1 WAN + 1 LAN 有線網絡接口





另外受制於機身空間所限,M15 在有線連接方面僅設有 1 組 WAN 及 1 組 LAN 接口,兩者同為 Gigabit Ethernet 規格,「二入組」套裝以無線方式組成 Mesh 網絡就能夠提供共 3 組 LAN 接口,滿足小型家庭的有線網絡連接需要。同時備有 WPS 快速安全配置按鈕,讓用家能夠快捷安全地將裝置連接至 Wi-Fi 網絡。







4 Streams 無線網絡設計



D-Link  EAGLE PRO AI M15

▲ 內置 4 天線設計





D-Link EAGLE PRO AI M15 與早前介紹的 R15 路由器同為入門級產品,採用最普遍的 5GHz + 2.4GHz 雙頻無線網絡設計,而且當中只有 5GHz 的頻段支援 802.11ax Wi-Fi 6 傳輸協定,2.4GHz 則只支援 802.11n Wi-Fi 4 制式,兩組頻段皆為 2T2R 設計,分別提供最高 1,200Mbps 及 300Mbps 頻寬,兩個頻段合共提供最高 1500Mbps 無線傳輸速度,故標示為 AX1500 的無線路由器。



Wi-Fi 頻段傳輸協定串流訊道訊道頻寬最大頻寬
5GHzWi-Fi 6 (802.11ax)220/40/80 MHz1,201Mbps
2.4GHzWi-Fi 4 (802.11n)220/40 MHz300Mbps









解拆 EAGLE PRO AI M15 路由器



D-Link  EAGLE PRO AI M15

▲ 加入一塊鋁金屬散熱片幫助散熱





將 D-Link EAGLE PRO AI M15 的底蓋拆開後就可以看到路由器 PCB 的背面,將 PCB 拉出後就會看到主要的 Wi-Fi 晶片被一塊小型鋁擠散熱器所覆蓋,而 Wi-Fi 收發天線則分別藏於機身四個方向,加強各個方向的訊號覆蓋表現。



D-Link  EAGLE PRO AI M15

▲ PCB 上的元件相當緊湊



D-Link  EAGLE PRO AI M15

▲ Realtek RTL8198D SoC 晶片





接下來將天線、散熱器及金屬屏蔽移除,就會看到 D-Link EAGLE PRO AI M15 採用的主要晶片與之前介紹過的 R15 並無二致,同樣採用全套的 Realtek Wi-Fi 解決方案,搭載了 Realtek RTL8198D SoC 晶片,屬於入門級別的 Wi-Fi SoC 晶片,內建 128MB DDR2 記憶體及兩顆 MIPS 架構的 CPU,CPU 最高運作時脈為 900MHz。同時整合了 4 Port Gigabit Switch 提供有線連接功能,並內建高功率放大器,還支援智慧自組 Mesh 網絡的能力,為路由器提供 AI Mesh 功能,是一顆超低功耗、具備高度整合設計的 Wi-Fi SoC 晶片。



D-Link  EAGLE PRO AI M15D-Link  EAGLE PRO AI M15

▲ Realtek RTL8832AR 晶片(左) /

Realtek RTL8192FRH 晶片 (右)



Wi-Fi 收發部分,D-Link  EAGLE PRO AI M15 搭載了一顆 Realtek RTL8832AR 晶片提供 1 組 5GHz Wi-Fi 6 (802.11ax) 頻段,支援 2x2 MU-MIMO、80MHz 訊道頻寬,最高速度為 1200Mbps;配合一顆 Realtek RTL8192FRH 晶片提供 1 組 2.4GHz Wi-Fi 4 (802.11n) 頻段,支援 2x2 MU-MIMO、40MHz 訊道頻寬,最高速度為 300Mbps,雙頻設計合共提供最高 1500Mbps 無線網絡頻寬。另外,由於 Realtek RTL8198D SoC 晶片內建了訊號放大器,而兩顆 Wi-Fi 晶片亦具備 FEM 模組,所以並沒有額外加入任何獨立的 Wi-Fi 前端晶片。。



D-Link  EAGLE PRO AI M15

▲ XT26G01BWSEG 1Gb NAND Flash





由於 Realtek RTL8198D SoC 晶片已經內建了 128MB 的記憶體容量,D-Link EAGLE PRO AI M15 額外加入了一顆 XTX Technology 的 XT26G01BWSEG 1Gb NAND-Flash,提供 128MB 的韌體儲存空間。





D-Link  EAGLE PRO AI M15

▲ Realtek RTL8701AI 晶片





在 PCB 的角落還可以看到一顆 Realtek RTL8701AI 晶片,晶片下方埋藏了一小段隱藏式天線,據 D-Link 的回覆指出,晶片是用作提供 AI Wi-Fi 智慧連線功能,實時監控附近的 Wi-Fi 頻道的狀態,自動避開繁忙的頻道並切換至最佳的頻道,讓用家在任何時間都能擁有最佳的 Wi-Fi 連線品質,可見 D-Link 還是有針對 EAGLE PRO AI 系列路由器的 AI 功能下了一些功夫。







無線網絡速度測試︰



測試點參考平面圖 Mesh

▲ 測試點參考平面圖





採用搭載了 Intel Wi-Fi 6E AX210 無線網絡模組的手提電腦對,配合 D-Link EAGLE PRO AI G415 (主機)、M15 節點組成的無線 Mesh 網絡進行 Wi-Fi 速度測試,分別在編輯部四個不同位置以自行架設的 OpenSpeedTest 伺服器通過 1Gbps 內聯網絡進行測試,以測試單一裝置的最高 Wi-Fi 連線速度及覆蓋範圍,測試點及路由器的放置位置可參考上圖。

G415 + M15

G415 + M15

G415 + M15

G415 + M15



測試點連接頻道下載(Mbps)上傳(Mbps)延遲值(MS)
測試點 15.0GHz883.7754.43
測試點 25.0GHz789.0574.13
測試點 35.0GHz399.1335.55
測試點 45.0GHz274.1217.88





測試結果顯示,D-Link EAGLE PRO AI G415 + M15 Mesh 路由器的 Wi-Fi 速度在各個測試點都獲得不錯的表現,G415 在兩個無遮擋的「測試點1」及「測試點2」測得的下載速度分別達到約 883.7 及 789.0Mbps。不過 Mesh Router 的重點向來是在於加強覆蓋範圍的能力,當來到隔了一面牆壁、隔壁單位的「測試點3」及「測試點4」時,就能夠看到加入 M15  Mesh Wi-Fi 網絡的優勢出來了,分別測出高達 399.1Mbps 及 274.1Mbps 的下載速度,Wi-Fi 訊號完整覆蓋 HKEPC 編輯部兩個單位合共近 二千平方呎的空間。





D-Link EAGLE PRO AI G415 / M15 Mesh Router

售價︰HK$599 (M15)、HK$1,279 (G415)

查詢︰Synnex (2753-1668)



文: Goofy Ko/評測中心
