自古華擎出妖板 !!
ASROCK B660M PG Riptide 主機板
文: Richard Chow / 評測中心


華擎終於再出妖板啦 !!全新 ASROCK B660M PG Riptide 賣街只是 HK$980,卻擁有外頻 ClockGen 晶片能支援 Non-K OC 超頻,用家以低成本榨盡非 K 版 CPU 的性能,筆者實測成功將 Core i5-12490F 處理器由 All Core 4GHz 超上 5GHz,令 CPU 整體性能大幅提升,超頻再不是高階 B660 板的專利,抵玩到爆。



ASROCK B660M PG Riptide 主機板



ASROCK B660M PG Riptide 主機板

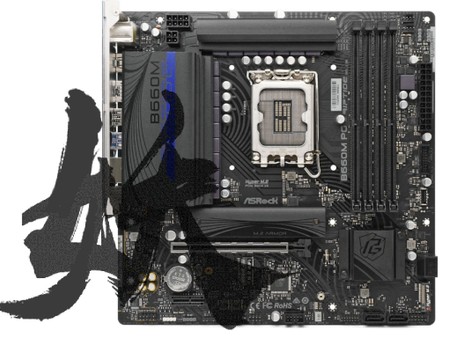

▲ ASROCK B660M PG Riptide 主機板





ASROCK 全新推出 B660M PG Riptide 主機板,採用 14 + 1 + 1 相供電設計,搭配 2 組大型鋁擠 VRM 散熱器,足夠應付第12 代 Intel Core i5 及 i7 處理器平台使用,支援 PCIe 4.0 傳輸介面、兩組 M.2 SSD 配置、2.5G LAN 網絡模組等,更特別加入 Clock Generator,支援 Non-K OC 超頻,能夠進一步提升 Non-K CPU 性能。



ASROCK B660M PG Riptide 主機板ASROCK B660M PG Riptide 主機板



ASROCK B660M PG Riptide 主機板採用 M-ATX Form Factor 設計,尺寸為 24.4cm x 24.4cm,4 層 PCB layer 設計,採用 PG Riptide 暗潮激流系列的低調外觀設計,黑色 PCB 搭配黑色散熱器,主機板 PCB 表面加入了大量水波紋的印刷圖案,VRM 散熱器加入藍色 Riptide 字樣作點綴,看似樸實無華,實則效能強勁。







支援第 12 代 Core 處理器、全新 LGA 1700 Socket



Intel B660 主機板具備全新 LGA 1700 處理器介面,外觀較舊有的 LGA 115X、1200 有著相當大的差別,不但從正方型變成長方型,尺寸為 37.5mm x 45.0mm,防呆的凹槽移至上下各兩處而不是左右兩側各一,更大的改動在於 Socket 裝載板的打開方式換成類似 LGA 1366 的結構,插座杆與裝載板的方向相反。



ASROCK B660M PG Riptide 主機板

▲ 全新 LGA 1700 Socket





雖然這代的處理器介面稱作 LGA 1700,但實際上 LGA Pin 數為 1800 個引腳,暫時有 100 個引腳尚未作出定義,將會預留給未來的 CPU 作為額外電源或 I/O 引腳之用,做法與當年 LGA 2011 相似。





第 12 代桌上型 Intel Core 處理器規格

處理器 P-Core 數量E-Core 數量核心/線程L3 快取

P-Core

基礎/最高渦輪/最高渦輪3.0時脈 (GHz)

E-Core

基礎/全最高渦輪時脈 (GHz)

解鎖超頻

TDP

PL1

TDP

PL2

IGP
Intel Core i9-12900K8816/2430MB3.2 / 5.1 / 5.22.4 / 3.9125W241W
Intel Core i9-12900KF8816/2430MB3.2 / 5.1 / 5.22.4 / 3.9125W241W-
Intel Core i9-129008816/2430MB2.4 / 5.0 / 5.11.8 / 3.8
65W202W
Intel Core i9-12900F8816/2430MB2.4 / 5.0 / 5.11.8 / 3.8
65W202W-
Intel Core i7-12700K8412/2025MB3.6 / 4.9 / 5.02.7 / 3.8125W190W
Intel Core i7-12700KF8412/2025MB3.6 / 4.9 / 5.02.7 / 3.8125W190W-
Intel Core i7-127008412/2025MB2.1 / 4.8 / 4.91.6 / 3.7
65W180W
Intel Core i7-12700F8412/2025MB2.1 / 4.8 / 4.91.6 / 3.7
65W180W-
Intel Core i5-12600K6410/1620MB3.7 / 4.9 / -2.8 / 3.6125W150W
Intel Core i5-12600KF6410/1620MB3.7 / 4.9 / -2.8 / 3.6125W150W-
Intel Core i5-12600606/1218MB3.3 / 4.8 / --
65W117W
Intel Core i5-12500606/1218MB3.0 / 4.6 / --
65W117W
Intel Core i5-12400606/1218MB2.5 / 4.4 / --
65W117W
Intel Core i5-12400F606/1218MB2.5 / 4.4 / --
65W117W-
Intel Core i3-12300404/812MB3.5 / 4.4 / --
60W89W
Intel Core i3-12100404/812MB3.3 / 4.3 / --
60W89W
Intel Core i3-12100F404/812MB3.3 / 4.3 / --
60W89W
Pentium Gold G7400202/46MB3.7 / - / --
46W-
Celeron G6900202/44MB3.4 / - / --
46W-





全新第 12 代 Core 系列 Alder Lake 處理器由過往的 14nm 製程升級至最新「Intel 7」10nm Enhanced SuperFin 製程,採用了大小核混合架構,大核心 (P-Core) 為高效能的 Golden Cove 微架構,小核心 (E-Core) 則為高能耗效率的 Gracemont 微架構,核心數量最高為 16 核心、24 線程設計,最高 PL2 功耗為 241W,對比上代 Rocket Lake 擁有最高 19% 的 IPC 效能提升。同時支援全新 DDR5 及舊有 DDR4 記憶體模組,支援原生 DDR5-4800 及 DDR4-3200 記憶體速度。並且加入全新 PCIe 5.0 傳輸技術,提供 16 條 PCIe 5.0 及 4 條 PCIe 4.0 線路。







全新 Intel B660 系統晶片



ASROCK B660M PG Riptide 主機板ASROCK B660M PG Riptide 主機板

▲ PCH 散熱器 & Intel B660 PCH 系統晶片





採用 Intel B660 系列晶片組,相較 Z690 在功能與規格上有所刪減,例如 Z690 可支援 PCIe 5.0 雙 x8 繪圖接口,B600 則不可分割只有單一 PCIe 5.0 x16,同時 B660 僅支援記憶體超頻,不支援 CPU  Ratio 超頻,同時 DMI 4.0 Lanes 亦由 x8 降至 x4,CPU 與 PCH 晶片之間頻寬降至 7.96GB/s,成為了兩者的主要市場區間。





Intel 600 系列晶片組規格

 Intel Z690Intel H670Intel B660Intel H610
CPU PCIe 5.0 GFX1x16
2x8
1x16
2x8
1x161x16
CPU PCIe 4.0 SSD1x41x41x4-
OC SupportCPU
Memory
MemoryMemory-
DMI 4.0 Support8844
Intel Optane SupportYesYesYes-
Max HSIO Lanes38322412
Max PCIe Lanes
(4.0/3.0)
12/1612/126/80/8
Max USB 3.2 Suport
(Gen 2x2 / Gen 2 / Gen 1)
4/10/102/4/82/4/60/2/4
Max USB 2.014141210
Max SATA8844





此外,Intel B660 晶片組的週邊規格亦較 Z690 有作刪減,HSIO Lanes 數目由 38 個減至 24 個,PCH 的 PCIe 4.0 Lanes 由 12 個降至 6 個,因此 PCIe 4.0 SSD 支援數目亦相對減少,SATA 數目亦由 8 個減至 4 個,如果你不需要那麼大的擴充能力, B660 能提供較高的性價比選擇。







支援最高 DDR4-5333+ OC



ASROCK B660M PG Riptide 主機板

▲ 支援 4 組 DDR4 DIMM 擴充槽





記憶體方面,ASROCK B660M PG Riptide 主機板為 B660 DDR4 版本,設有 4 組 DDR4 DIMM 擴充槽,支援 Dual Channel 雙通道模式、 2 DIMM per Channel 配置,每組 DIMM 擴充槽最大支援 32GB 容量,系統記憶體最大容量為 128GB。記憶體速度方面,主機板官方規格表示支援最高 DDR4-5333+ OC 速度。



ASROCK B660M PG Riptide 主機板

ASROCK B660M PG Riptide 主機板



測試採用 i5-12490F CPU 搭配 G.Skill Trident Z Royal DDR4-4000 16GB (F4-4000C18S-16GTRS) 記憶體,由於 Intel 12 代非 K 版 CPU 鎖定了 VCCSA 電壓,Gear 1 記憶體超頻的潛力將受限,筆者嘗試手動超頻到 DDR4 3600MHz CL18 Gear 1,雖然能夠成功通過檢測和進入系統,但進行記憶體燒機壓力測試不到 2 分鐘便會失敗,估計該 CPU 是體質較不好的類別。筆者把 BIOS 內的 VDD IMC Voltage 由預設的 1.2V 調整到 1.4V,最後能夠穩定於 AIDA64 記憶體燒機壓力測試至 62 分鐘,似乎增加 VDD IMC Voltage 能夠稍微提升 Gear 1 記憶體超頻的穩定性,亦嘗試在 1.4V 電壓下超頻至 DDR4 3800 Gear 1 則無法成功開機,不過沒有更多的測試例子,筆者不確定是否能套用其他配置上。







14 + 1 + 1 相供電模組



ASROCK B660M PG Riptide 主機板

▲ 採用 16 相供電模組





VRM 供電模組方面,ASROCK B660M PG Riptide 主機板採用 16 相供電模組,其中 14 相為 CPU vCore 供電、1 相為 VCCGT 供電、1 相為 VCCAUX 供電,每相供電平均攤分電流負載,加強系統穩定性以應付繁重的運算需求。



ASROCK B660M PG Riptide 主機板

▲ RT3628AE PWM 控制器



ASROCK B660M PG Riptide 主機板ASROCK B660M PG Riptide 主機板

▲ SM4508NH MOSFET 晶片、SM4503NH MOSFET 晶片





ASROCK B660M PG Riptide 主機板採用 Richtek RT3628AE PWM 控制器,支援最大 8 + 1 相雙通道輸出配置,並以 14 (7+7) + 1 相倍相模式配置運作,vCore 供電搭配 14 組 1 上 Sinopower SM4508NH 48A MOSFET + 1 下 Sinopower SM4503NH 80A MOSFET 配置,每 2 相具備 1 個 Phase Doubler 倍相晶片,VCCGT 供電搭配 1 組 2 上 SM4508NH 48A  + 2 下 SM4503NH 80A MOSFET 配置,採用倍相晶片可讓低規格 PWM 控制器模擬多相數的效果。



ASROCK B660M PG Riptide 主機板ASROCK B660M PG Riptide 主機板

▲ APW8828 PWM 控制器 &

SM4508NH MOSFET 晶片、SM4503NH MOSFET 晶片





全新的 VCCAUX 供電部分,結合以往的 VCCSA 和 VCCIO 的供電,負責處理 CPU 內部記憶體控制器和 PCIe 控制器供電,主機板採用 Anpec APW8828 PWM 控制器,直出驅動 1 相 VCCAUX 供電,配搭 1 組 2 上 SM4508NH 48A + 2 下 SM4503NH 80A MOSFET 配置。



ASROCK B660M PG Riptide 主機板

▲ 採用金屬合金功率電感、5K 白色電容





採用金屬合金功率電感搭配 5K 白色電容,在高度負載或是大幅超頻下改善 Vcore 電壓供應穩定,在 105ºC 極端環境下能具備至少 5 千小時使用壽命,帶來更穩定的供電輸出。



ASROCK B660M PG Riptide 主機板

▲ ATX 8+4-pin CPU 供電插槽





ASROCK B660M PG Riptide 主機板採用 1 組 ATX 8-pin 和 1 組 ATX 4-pin CPU 供電插槽,以提供足夠的 CPU 電源功耗需求。







大型鋁擠鰭片散熱器



ASROCK B660M PG Riptide 主機板ASROCK B660M PG Riptide 主機板

▲ 大型鋁擠鰭片散熱器





ASROCK B660M PG Riptide 主機板採用 2 組大型鋁擠散熱器,具備鋁擠造型散熱鰭片,以增加更多散熱面積來提升散熱效果,可讓 MOSFET 晶片保特於較低的工作温度,為系統提供穩定的供電輸出。







不鏽鋼 PCIe Steel 加強型合金插槽



ASROCK B660M PG Riptide 主機板

▲ PCIe 4.0 x16 插槽





ASROCK B660M PG Riptide 主機板提供了 1 組 PCIe x16 插槽,支援最高 PCIe 4.0 x16, PCIE1 插槽由 CPU LANES 提供,另外透過 B660 晶片組提供 1 組 PCIe 3.0 x1 插槽,並採用開放式尾部設計,方便用家使用視訊擷取卡及音效卡等週邊,不過插槽間距十分窄狹,第二組 PCIe 插槽很大機會會被顯示卡遮擋着。



ASROCK B660M PG Riptide 主機板



PCIE1 插槽皆採用金屬外殼加固設計和加強型內嵌金屬支架的耳扣,可增強插槽的承托力和減少插槽被扯開的機會。





PCIe 插槽配置



PCIe 插槽PCIe 速度PCIe Lanes 分配
PCIE1 (PCIe x16)PCIe 4.0 x16CPU
PCIE2 (PCIe x1)PCIe 3.0 x1B660







2 組 M.2 SSD、4 組 SATA 3 介面



ASROCK B660M PG Riptide 主機板ASROCK B660M PG Riptide 主機板

▲ 2 組 M.2 SSD 介面配置





ASROCK B660M PG Riptide 提供 2 組 M.2 SSD 介面配置,CPU 插槽下方的 M2_1 插槽支援最高 PCle 4.0 x4,並由 CPU LANES 提供,PCH 散熱器下方的 M2_2 插槽支援最高 PCIe 4.0 x4,並由 B660 晶片組提供。



ASROCK B660M PG Riptide 主機板

▲ M.2_1 插槽支援金屬散熱器





為滿足高速 M.2 SSD 產品的散熱需求,M2_1 插槽皆具備金屬散熱器,可避免發生過熱降速的情況,並確保高速 M.2 SSD 能穩定地提供最佳的讀寫速度,可惜 M2_2 插槽缺少了金屬散熱片,這部分較為遜色。





M.2 SSD 插槽配置



M.2 插槽M.2 速度支援M.2 長度規格Lanes 分配
M2_1PCIe 4.0 x4 (64 Gb/s)M Key 2280CPU
M2_2PCIe 4.0 x4 (64 Gb/s)M Key 2280B660





ASROCK B660M PG Riptide 主機板ASROCK B660M PG Riptide 主機板

▲ 支援 4 組 SATA 接口





此外,主機板提供了 4 個 SATA 6Gbps 接口,並由 B660 系統晶片提供。







7 組 USB 接口、HDMI 2.1、DisplayPort 1.4



ASROCK B660M PG Riptide 主機板加入了彈性化 I/O 檔板設計,相比一般預裝式 I/O 擋板,彈性化 I/O 檔板預留了更多彈性化調整空間,完美對應不同款式機箱的公差,可以準確地貼合機箱,亦改善了主機板螺絲孔位對不上機箱的問題。



ASROCK B660M PG Riptide 主機板



主機板後置 I/O 面板提供 1 組 HDMI 2.1 (TMDS) 和 1 組 DisplayPort 1.4 影像輸出接口,前者支援最高 4096x2160@60 Hz 解析度,後者支援最高 7680x4320@60Hz 解析度,支援 HDCP 2.3、HDR 及 4K Ultra HD 播放。另外提供 4 組 USB 2.0 Type-A 接口、 4 組 USB 3.2 Gen 1 5Gbps Type-A 接口,並支援 ESD 靜電保護。



ASROCK B660M PG Riptide 主機板

▲ 支援前置 Type-C 接口





主機板提供 1 組 USB 3.2 Gen 2x1 5Gbps 前置 USB Type-C 接口,整體 USB 接頭數量十分充足,不過 USB 連接速度則比較遜色。







Realtek 2.5G 網絡模組



ASROCK B660M PG Riptide 主機板

▲ 採用 Realtek RTL8125BG 2.5G 網絡晶片





有線網絡方面,ASROCK B660M PG Riptide 主機板 採用 Realtek RTL8125BG 2.5G 網絡晶片提供,支援最高 2,500 Mbps 網絡傳輸速度。雖然以單一線路提供超過 1Gbps 速度的光纖寬頻服務仍未普及,但卻非常適合用作連接現時相當流行的 NAS 及 DAS 等儲存裝置。







預載 M.2 WiFi 插槽



ASROCK B660M PG Riptide 主機板ASROCK B660M PG Riptide 主機板



ASROCK B660M PG Riptide 主機板雖然沒有預載支援 WiFi 無線網絡模組,但在 PCIE1 插槽下方預載了 1 組 M.2 WiFi 插槽,支援最長 E Key 2230 WiFi / BT PCIe WiFi 模組,後置 I/O 檔板亦具備天線安裝孔,可供用家自行安裝。







Realtek ALC897 音效晶片



ASROCK B660M PG Riptide 主機板ASROCK B660M PG Riptide 主機板



音效方面,ASROCK B660M PG Riptide 主機板採用了 Realtek ALC897 音效晶片,支援最高 7.1 聲道劇場級環繞音效、S/PDIF 光纖輸出,具備左右聲道的線路隔離設計,並搭配高品質音效電容,是現時低中階主機板常見的音效晶片配置。







POLYCHROME RGB 燈光支援



ASROCK B660M PG Riptide 主機板ASROCK B660M PG Riptide 主機板



為滿足用家需求,主機板亦提供了 1 組 4-pin RGB LED 接口,支援標準 5050 RGB LED 燈條,輸出為 12V 3A 36W,以及 3 組 3-pin 可編程 RGB 接口,輸出為 5V 3A 15W,讓用家為系統佈置更豐富的 RGB 燈效。





IDT IDT6V4 CLOCK 晶片



ASROCK B660M PG Riptide 主機板



ASROCK B660M PG Riptide 主機板加入 IDT IDT6V4 時脈產生器晶片 (Clock Generator),可提供獨立調整 BCLK 及 DMI / PCIe 頻率,實現 Non-K OC 超頻功能。







主機板 BIOS 總覽



ASROCK B660M PG Riptide 主機板ASROCK B660M PG Riptide 主機板

ASROCK B660M PG Riptide 主機板ASROCK B660M PG Riptide 主機板

ASROCK B660M PG Riptide 主機板ASROCK B660M PG Riptide 主機板

ASROCK B660M PG Riptide 主機板ASROCK B660M PG Riptide 主機板

ASROCK B660M PG Riptide 主機板







主機板 BIOS CPU 功耗上限



ASROCK B660M PG Riptide 主機板ASROCK B660M PG Riptide 主機板

ASROCK B660M PG Riptide 主機板ASROCK B660M PG Riptide 主機板



在 ASROCK B660M PG Riptide BIOS 3.01 版本中,支援自家 BFB 技術功能,其實就是簡化的 PL2 功耗調整,提供最高 160W PL2 功耗上限,可為 intel CPU 調整更高功耗上限以提升 CPU 頻率上限來獲得更佳 CPU 性能,不過假如用家熟悉 BIOS 操作的話,其實可以到 CPU Configuration 頁面中,手動調整 PL2 (Short Duration Power Limit) 數值,並提供最高 241W PL2 功耗,511.75A CPU Core Current Limit。在目前 BIOS 功耗上限設定中,比較適合 Intel Core i5、i7 CPU,非 K 版的 12900/F 其實勉強也可支持到。







Intel i5-12490F Non-K OC 效能測試



測試平台:



Intel Core i5-12490F 處理器

Thermalright Frost Commander 140 散熱器

ASROCK B660M PG Riptide 主機板

G.Skill Trident Z Royal DDR4-4000 8GBx2 記憶體

Windows 11 Pro Version 21H2



ASROCK B660M PG Riptide 主機板ASROCK B660M PG Riptide 主機板



這次採用 Rivia Technology 代理提供的 Intel Core i5-12490F CPU,搭配 Thermalright Frost Commander 140 散熱器進行測試。



ASROCK B660M PG Riptide 主機板ASROCK B660M PG Riptide 主機板

ASROCK B660M PG Riptide 主機板ASROCK B660M PG Riptide 主機板



在 OC Tweaker 中的 CPU Configuration,提供 CPU Core Ratio、CPU Cache Ratio,以及 BCLK Frequency 調整,默認開放解鎖 BCLK 超頻。



經過 BIOS 設定調校後,筆者手動調整 BCLK 外頻數值為 125MHz、P-Core 倍頻為 40、Ring 倍頻為 36、CPU Core 電壓為 1.3V、CPU Core LLC 等級為 Level 1、DRAM 電壓為 1.35V、VDD IMC 電壓為 1.4V,最終成功把 i5-12490F Non-K OC 超頻至 5.0GHz P-Core 時脈、4.5GHz Ring 時脈、DDR4 3332MHz 記憶體頻率。



ASROCK B660M PG Riptide 主機板ASROCK B660M PG Riptide 主機板

▲ 預設全核心 4.0GHz (左) & Non-K OC 全核心 5.0GHz (右)





在 Cinebench R23 跑分測試中,預設為全核心 4.0GHz 的 i5-12490F 獲得多核心 12432 pts、單核心 1787 pts;Non-K OC 後為全核心 5.0GHz 的 i5-12490F 獲得多核心 15530 pts、單核心 1953 pts,多核心效能提升了 24.9%。由於這次只有使用頂級風冷散熱器進行測試,在 CPU 温度與 CPU 電壓調整下,全核心 5.0GHz 已經差不多為極限,温室約 24°C 下,多核心測試最高 CPU Package 温度為 87°C,最高 CPU Package Power 為 132.2W。假若改用高階水冷散熱器,相信能夠可超頻更高頻率,不過全核心 5.0GHz 已經足夠一般玩家使用。





ASROCK B660M PG Riptide 主機板

售價︰HK$980

查詢︰Felton Distribution (2273-8393) / QC Supplies (3853-5353)





平平評語:



ASROCK 全新推出 B660M PG Riptide 主機板,採用 14 + 1 + 1 相傳統 MOSFET 供電設計,搭配 2 組大型鋁擠 VRM 散熱器,可足夠應付 12 代 i5 / i7 CPU 平台,並在入門低階定位的 B660 主機板中特別加入 BCLK 晶片,並支援 Non-K OC 超頻,可讓用家以零成本或低成本,進一步提升 Intel 12 代非 K 版 CPU 處理性能,為 B660 主機板帶來不俗的可玩性,而主機板擴充性其實並沒有想像犧牲太多,加上售價價錢相當吸引,整體十分抵玩。
