Mini-ITX 細板 !! 強化散熱
GIGABYTE B660I AORUS PRO DDR4 主機板
文: KK Wong / 評測中心


想砌 Mini-PC 嗎 !? GIGABYTE 推出 B660I AORUS PRO DDR4 主機板會是個不俗選擇,擁有 8 + 1 + 1 相 90A SPS 數位供電設計,整合式 I/O Cover VRM 散熱器與 2 合 1 PCH / M.2 散熱器,大大主機板散熱效果,具備Intel 2.5Gbps Ethernet 網絡與 Intel WiFi 6 無線網絡,功能齊全、定價 HK$1,759 相當合理。



GIGABYTE B660I AORUS PRO DDR4 主機板

B660I

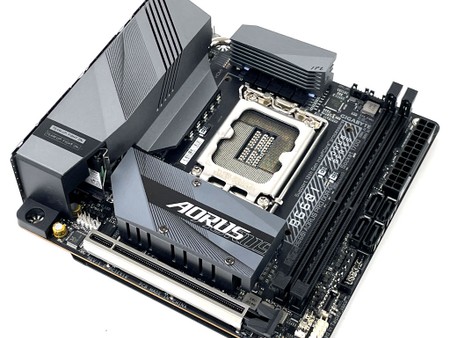

▲ GIGABYTE B660I AORUS PRO DDR4 主機板





GIGABYTE 推出全新 B660I AORUS PRO DDR4 中階 Mini-ITX 細板,採用 8 + 1 + 1 相 90A Smart Power Stage 供電設計,配搭整合式 I/O Cover VRM 散熱器提供穩定的供電表現,2 合 1 散熱器同時為 PCH 系統晶片 及 M.2 SSD 散熱,具備 Intel 2.5Gbps Ethernet 網絡與 Intel WiFi 6 無線網絡,功能齊全滿足大部分有意組裝小型電腦需求的遊戲玩家。





B660I

▲ 鈦金屬灰色 + 黑色幾何線條



B660IB660I
▲ 整合式 I/O Cover VRM 散熱器 ▲ 2 合 1 PCH +  M.2 散熱器





GIGABYTE B660I AORUS PRO DDR4 主機板為 Mini-ITX Form Factor 規格,尺寸為 17.0cm X 17.0cm,採用鈦金屬散熱器再加入黑色幾何線條與黑色 PCB,右下方底部加入 ARGB LED 燈效,大大增加提升外觀質感。



B660I

▲ 採用鋁合金背板加固





GIGABYTE B660I AORUS PRO DDR4 主機板採用 10 層 2oz Copper 伺服器等級 PCB,能夠大大減少電磁干擾和增強信號的穩定性,更能提升主機板供電和記憶體超頻的穩定度。另外,主機板背面更採用鋁合金背板連接,有效加強主機板的承重能力,避免彎板以保護內部線路。







支援第 12 代 Core 處理器、全新 LGA 1700 Socket



Intel B660 主機板具備全新 LGA 1700 處理器介面,外觀較舊有的 LGA 115X、1200 有著相當大的差別,不但從正方型變成長方型,尺寸為 37.5mm x 45.0mm,防呆的凹槽移至上下各兩處而不是左右兩側各一,更大的改動在於 Socket 裝載板的打開方式換成類似 LGA 1366 的結構,插座杆與裝載板的方向相反。



 B660I

▲ 全新 LGA 1700 Socket





雖然這代的處理器介面稱作 LGA 1700,但實際上 LGA Pin 數為 1800 個引腳,暫時有 100 個引腳尚未作出定義,將會預留給未來的 CPU 作為額外電源或 I/O 引腳之用,做法與當年 LGA 2011 相似。







第 12 代桌上型 Intel Core 處理器規格

處理器 P-Core 數量E-Core 數量核心/線程L3 快取

P-Core

基礎/最高渦輪/最高渦輪3.0時脈 (GHz)

E-Core

基礎/全最高渦輪時脈 (GHz)

解鎖超頻

TDP

PL1

TDP

PL2

IGP
Intel Core i9-12900K8816/2430MB3.2 / 5.1 / 5.22.4 / 3.9125W241W
Intel Core i9-12900KF8816/2430MB3.2 / 5.1 / 5.22.4 / 3.9125W241W-
Intel Core i9-129008816/2430MB2.4 / 5.0 / 5.11.8 / 3.8
65W202W
Intel Core i9-12900F8816/2430MB2.4 / 5.0 / 5.11.8 / 3.8
65W202W-
Intel Core i7-12700K8412/2025MB3.6 / 4.9 / 5.02.7 / 3.8125W190W
Intel Core i7-12700KF8412/2025MB3.6 / 4.9 / 5.02.7 / 3.8125W190W-
Intel Core i7-127008412/2025MB2.1 / 4.8 / 4.91.6 / 3.7
65W180W
Intel Core i7-12700F8412/2025MB2.1 / 4.8 / 4.91.6 / 3.7
65W180W-
Intel Core i5-12600K6410/1620MB3.7 / 4.9 / -2.8 / 3.6125W150W
Intel Core i5-12600KF6410/1620MB3.7 / 4.9 / -2.8 / 3.6125W150W-
Intel Core i5-12600606/1218MB3.3 / 4.8 / --
65W117W
Intel Core i5-12500606/1218MB3.0 / 4.6 / --
65W117W
Intel Core i5-12400606/1218MB2.5 / 4.4 / --
65W117W
Intel Core i5-12400F606/1218MB2.5 / 4.4 / --
65W117W-
Intel Core i3-12300404/812MB3.5 / 4.4 / --
60W89W
Intel Core i3-12100404/812MB3.3 / 4.3 / --
60W89W
Intel Core i3-12100F404/812MB3.3 / 4.3 / --
60W89W
Pentium Gold G7400202/46MB3.7 / - / --
46W-
Celeron G6900202/44MB3.4 / - / --
46W-





全新第 12 代 Core 系列 Alder Lake 處理器由過往的 14nm 製程升級至最新「Intel 7」10nm Enhanced SuperFin 製程,採用了大小核混合架構,大核心 (P-Core) 為高效能的 Golden Cove 微架構,小核心 (E-Core) 則為高能耗效率的 Gracemont 微架構,核心數量最高為 16 核心、24 線程設計,最高 PL2 功耗為 241W,對比上代 Rocket Lake 擁有最高 19% 的 IPC 效能提升。同時支援全新 DDR5 及舊有 DDR4 記憶體模組,支援原生 DDR5-4800 及 DDR4-3200 記憶體速度。並且加入全新 PCIe 5.0 傳輸技術,提供 16 條 PCIe 5.0 及 4 條 PCIe 4.0 線路。







全新 Intel B660 系統晶片



B660I

▲ Intel B660 PCH 系統晶片





採用 Intel B660 系列晶片組,相較 Z690 在功能與規格上有所刪減,例如 Z690 可支援 PCIe 5.0 雙 x8 繪圖接口,B600 則不可分割只有單一 PCIe 5.0 x16,同時 B660 僅支援記憶體超頻,不支援 CPU Ratio 超頻,同時 DMI 4.0 Lanes 亦由 x8 降至 x4,CPU 與 PCH 晶片之間頻寬降至 7.96GB/s,成為了兩者的主要市場區間。





Intel 600 系列晶片組規格

 Intel Z690Intel H670Intel B660Intel H610
CPU PCIe 5.0 GFX1x16
2x8
1x16
2x8
1x161x16
CPU PCIe 4.0 SSD1x41x41x4-
OC SupportCPU
Memory
MemoryMemory-
DMI 4.0 Support8844
Intel Optane SupportYesYesYes-
Max HSIO Lanes38322412
Max PCIe Lanes
(4.0/3.0)
12/1612/126/80/8
Max USB 3.2 Suport
(Gen 2x2 / Gen 2 / Gen 1)
4/10/102/4/82/4/60/2/4
Max USB 2.014141210
Max SATA8844







此外,Intel B660 晶片組的週邊規格亦較 Z690 有作刪減,HSIO Lanes 數目由 38 個減至 24 個,PCH 的 PCIe 4.0 Lanes 由 12 個降至 6 個,因此 PCIe 4.0 SSD 支援數目亦相對減少,SATA 數目亦由 8 個減至 4 個,如果你不需要那麼大的擴充能力, B660 能提供較高的性價比選擇。







支援最高 DDR4-5333 OC 記憶體



B660I

▲ 支援 2 組 DDR4 DIMM 擴充槽





記憶體方面,GIGABYTE B660I AORUS PRO DDR4 主機板設有 2 組 DDR4 DIMM 擴充槽,支援 Dual Channel 雙通道模式、 1 DIMM per Channel 配置,每組 DIMM 擴充槽最大支援 32GB 容量,系統記憶體最大容量為 64GB。







8 + 1 + 1 相 90A SPS 數位供電



B660I



採用大型的整合式 I/O Cover VRM 散熱器,透過 2 條導熱管連接 3 組鋁合金散熱器,更搭載高性能 5 W/mk 導熱貼,能讓 MOSFET 廢熱更快和平衡地傳遞到整個散熱器上,整個散熱器更延伸至 I/O Cover,以提供更大的熱容及散熱面積,確保系統能提供穩定的高性能輸出。





B660I

▲ 8 + 1 + 1 相數位供電模組





作為中階 B660I Mini-ITX 主機板,GIGABYTE B660I AORUS PRO DDR4 主機板供電用料相當不錯,8 + 1 + 1 相供電設計,其中 8 相為 CPU vCore 供電 (黃色)、1 相為 VCCGT 供電 (紫色)、1 相為 VCCAUX 供電 (紅色),相數越多除了能夠提供更高的總電力輸出外,由於每相每節的啟動時間與總相數成反比,更多的相數亦能讓每一組相位在完成該次的電力輸出後有較長的散熱休息時間,讓供電模組在重度的負載下仍能維持最佳的運作溫度,提供更高的工作效率。





B660IB660I

▲ Renesas RAA229130 PWM 控制器 ▲ ISL99360 60A SPS DrMOS 晶片





PWM 控制器部分,為滿足 Intel 12 代 Core CPU 的 IMVP9 供電規範,主機板採用全新 Renesas RAA229130 PWM 控制器,擁有支援最大 12 相雙通道輸出的特性,直出驅動 8 相為 CPU vCore 供電和 1 相為 VCCGT 供電,並用上 Renesas ISL99390 90A SPS DrMOS 晶片,vCore 部分總共支援最大 720A 電流負載,足夠應付 12 代 Intel Core 全系列 CPU 的供電需求。





 B660IB660I

▲ Premium 級金屬合金功率電感 ▲ POSCAP 聚合物鉭電容





採用矮身 Premium 級金屬合金功率電感搭配合1 POSCAP 聚合物鉭電容,能平滑 CPU VCore 電壓供應的穩定性,並具備低 ESR/ESL 電阻的特性,在高頻率運作仍能保持穩定性,並能有效降低供電時所產生的雜訊及電力損耗,可提升系統穩定性及增強超頻能力。







支援 PCIe 4.0 + Ultra Durable 插槽



B660I



▲ 支援 PCIe 4.0 x16 繪圖接口





雖然 Intel B660 晶片組支援 PCIe 5.0 繪圖接口,但需要主機板採用 SMT 焊接工藝,因此 GIGABYTE B660I AORUS Pro DDR4 在成本考量下僅提供 PCIe 4.0 支援。為應付高階繪圖卡的重量,PCI_E1 插槽採用「 Ultra Durable PCIe 」全包覆式不鏽鋼加固插槽,具備焊接點強化能避免因施力不當或顯示卡過重對 PCIe 插槽的損害,相較傳統 PCIe 接口其橫向強度提升了 1.7x ,縱向強度則提升 4x ,接口外觀亦變得更好看。







M.2 Gen 4 SSD + 4 個 SATA 接口



B660I





GIGABYTE B660I AORUS PRO DDR4 提供 1 組 M.2 SSD 介面配置,支援 Gen4 x4  由 CPU Lanes 提供,具備金屬散熱器,可避免發生過熱降速的情況,並確保高速 M.2 SSD 能穩定地提供最佳的讀寫速度。







 B660I





此外,主機板提供了 4 個 SATA 6Gbps 接口,全部由 B660 系統晶片提供,可支援 SATA RAID 0、RAID 1、RAID 5 及 RAID 10 功能。







Pre-Installed I/O Shield、USB-C 20Gbps 接口



GIGABYTE B660I AORUS Pro DDR4 主機板採用了 Pre-Install I/O Shield 設計,除了令用家安裝時更加方便外,對於採用開放式機箱的玩家來說將會更整齊美觀,亦強化了防塵效果,非常貼心。

B660I

顯示輸出方面,主機板設有 1 組 HDMI 2.0 和 1 組 DisplayPort 1.4 接口,兩者皆支援最高 4096x2160@60Hz 解析度,並支援 HDCP 2.3、HDR 及 4K Ultra HD 播放。





B660IB660I

▲ USB 3.2 Gen x2x Type C ▲ 前置 USB 3.2 Gen 2 接口





USB 連接埠方面, 主機板提供 2 組 USB 2.0 接口、4 組 USB 3.2 Gen 1 接口、1 組 USB 3.2 Gen 2 接口、1 組 USB 3.2 Gen 2x2 20Gbps Type-C 接口,另外亦提供 1 組 USB 3.2 Gen 2x1 10Gbps 前置 Type-C 接口,週邊連接性相對充足。







Intel 2.5G LAN 網絡模組





B660IB660I

▲ Intel I225-V 網絡晶片支援 2.5G Ethernet







有線網絡方面,GIGABYTE B660I AORUS Pro DDR4 採用 Intel I225-V 2.5G 網絡晶片,支援最高 2,500 Mbps 網絡傳輸速度,並向下支援 1000/100/10 Mbps 速度,雖然以單一線路提供 2Gbps 速度的光纖寬頻服務仍未普及,但卻非常適合用作連接現時相當流行的 NAS 及 DAS 等儲存裝置。







Realtek ALC897 音效模組





B660I

▲ Realtek ALC897 音效模組





音效方面,GIGABYTE B660I AORUS Pro DDR4 主機板採用了 Realtek ALC897 音效晶片,支援最高 7.1 聲道劇場級環繞音效、 S/PDIF 光纖輸出,具備左右聲道的線路隔離設計,並搭配高品質音效電容,是現時低中階主機板常見的音效晶片配置。







GIGABYTE B660I AORUS PRO DDR4 主機板

售價︰HK$1,759

查詢︰Synnex HK (2347-2038)





編輯評語︰



GIGABYTE B660I AORUS Pro DDR4 主機板的賣點就是供電,8 + 1 + 1 Dr.MOS 搭配大型鋁擠鰭片散熱器,確保長期穩定運作,2.5G LAN 網絡模組、Intel Wi-Fi 6 無線網絡,記憶體頻率更能手動超頻至 DDR4-5333,如果你打算組 12 代 non-K Mini-ITX。
